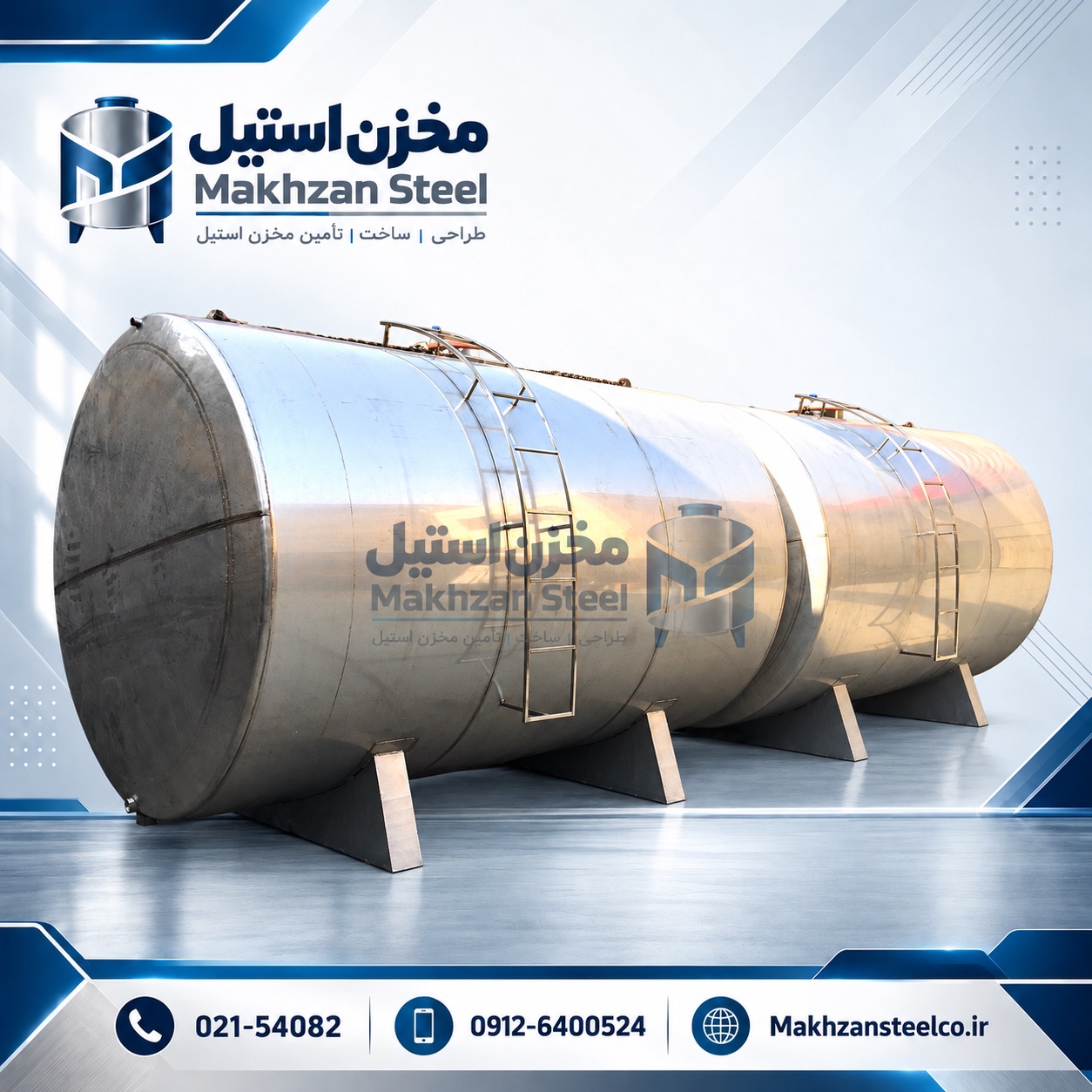

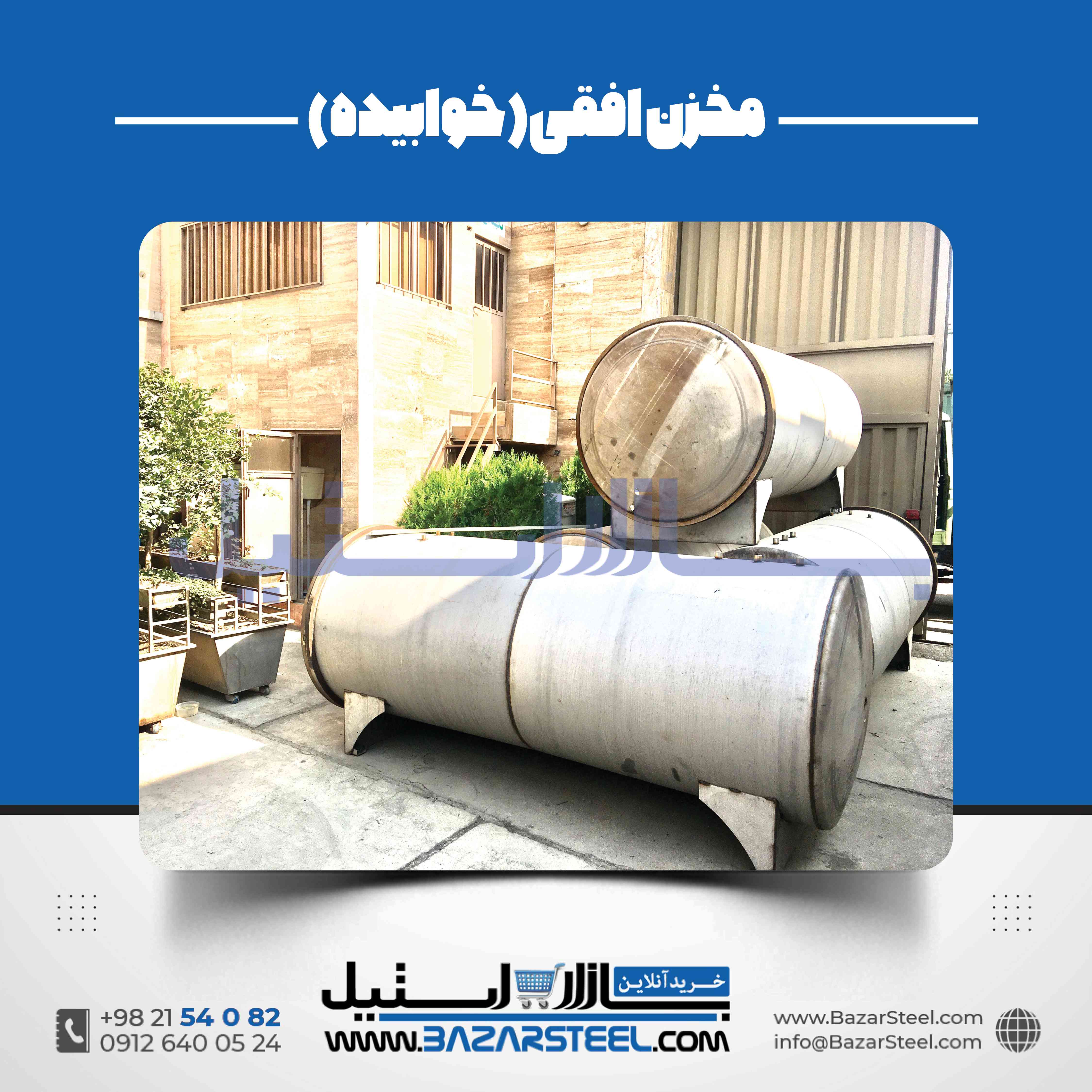

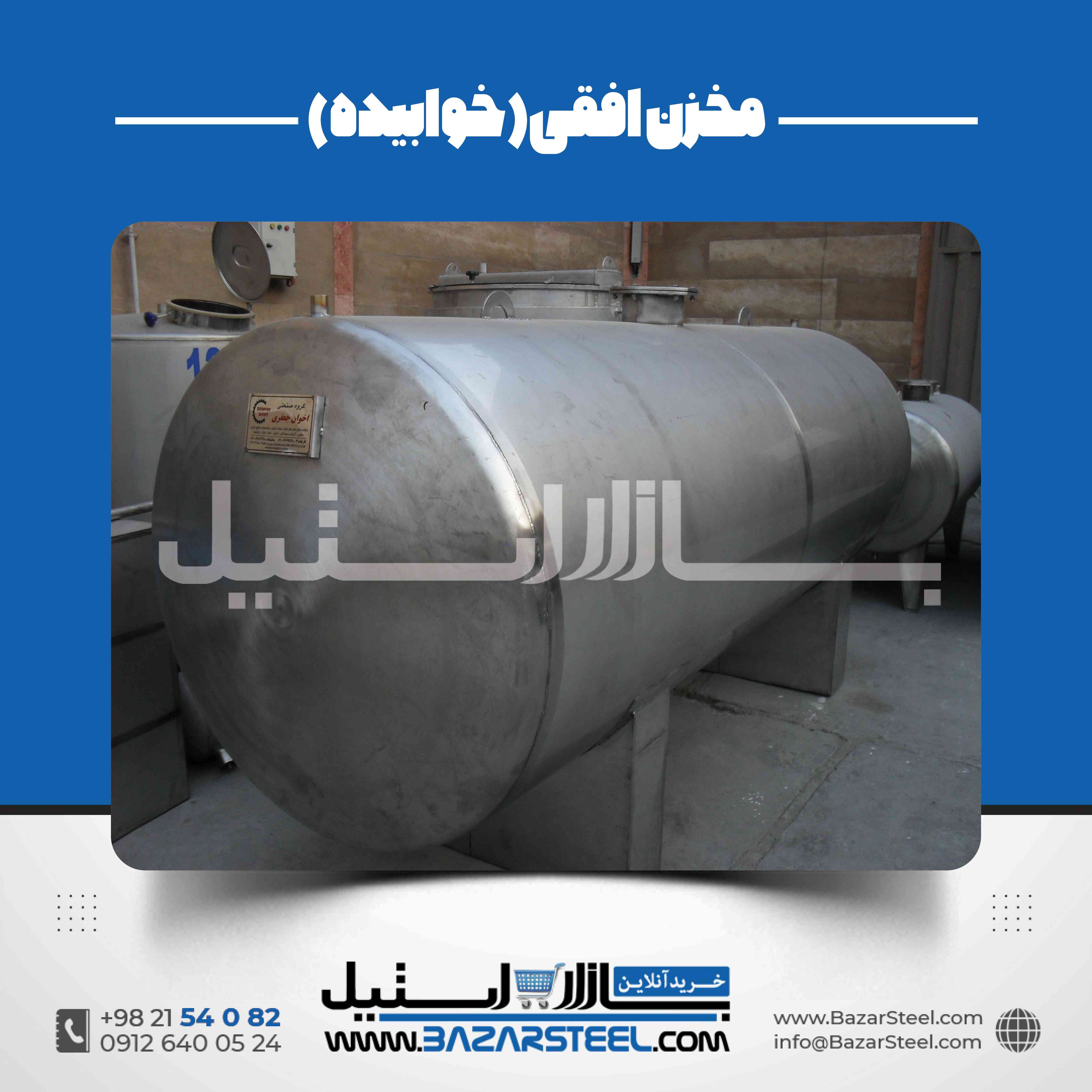

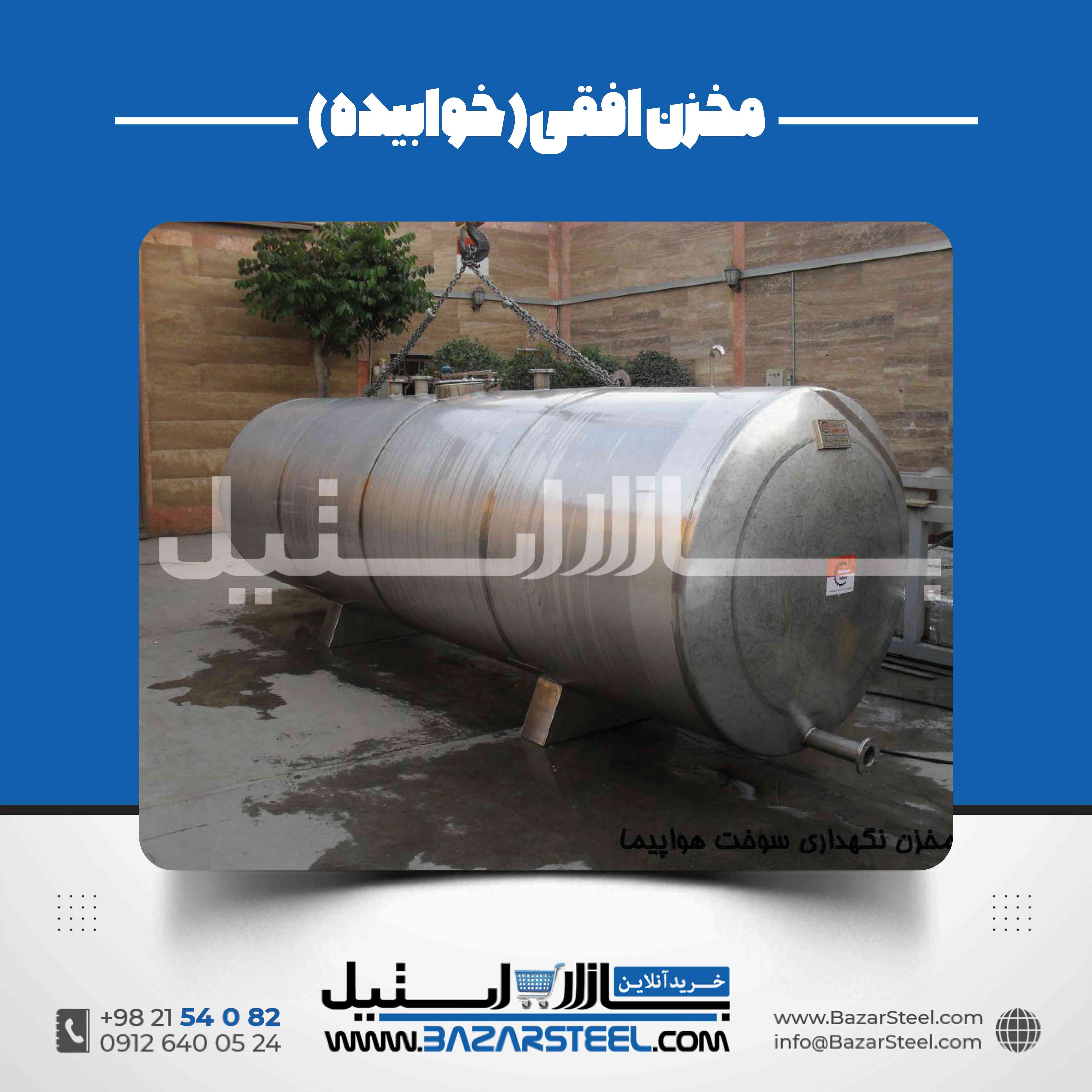

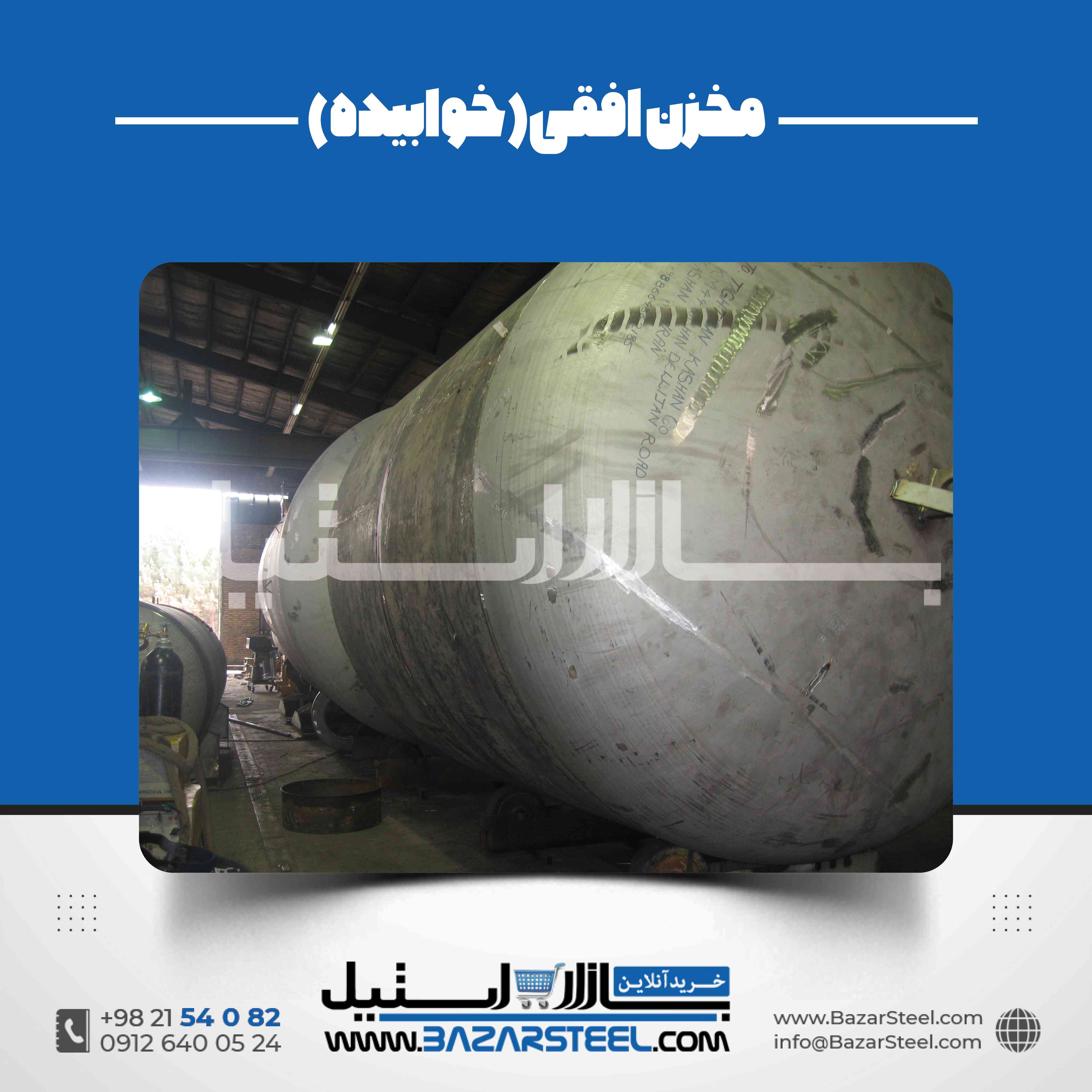

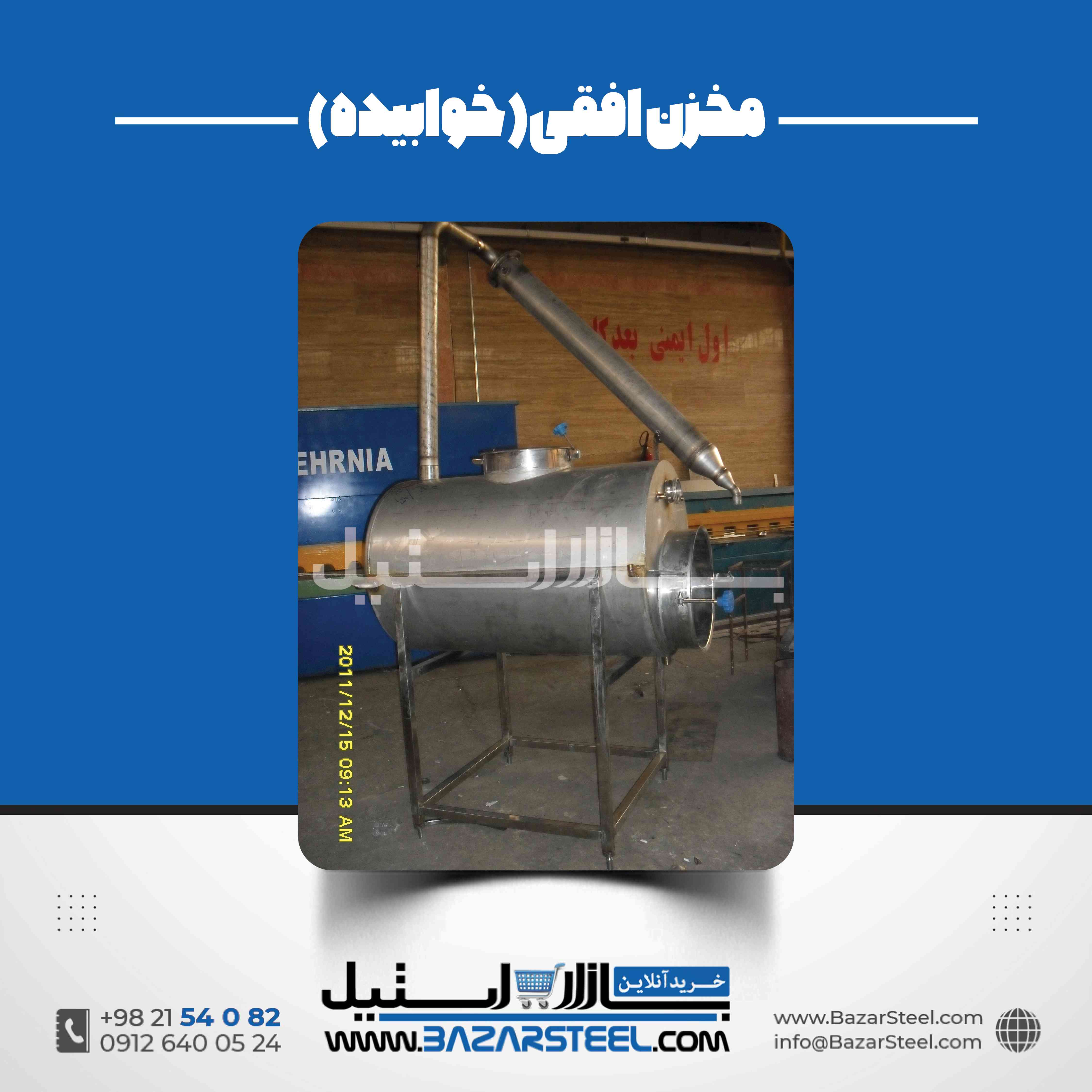

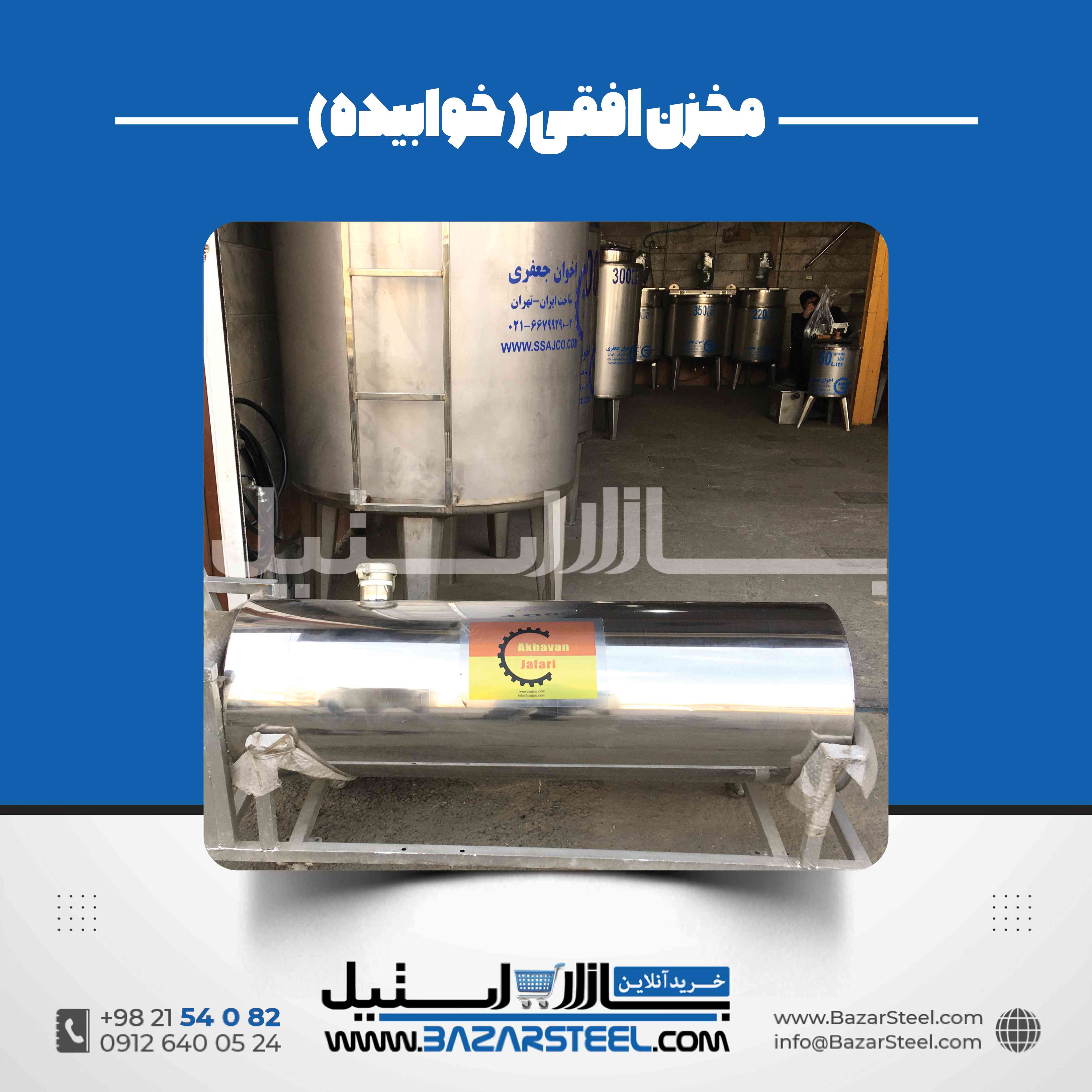

مخزن افقی استیل چیست؟

مخزن افقی استیل، مخزنی است که محور طولی بدنه آن در راستای افقی قرار دارد. این تجهیز می‌تواند برای نگهداری مواد اولیه مایع، آب فرایندی، محلول‌های صنعتی و سایر سیالات سازگار با متریال انتخابی استفاده شود. کاربرد دقیق آن به ساختار مخزن و شرایط بهره‌برداری وابسته است.

در یک طرح متداول، بدنه به شکل استوانه‌ای ساخته می‌شود و در دو انتهای آن از کف‌ها یا سرهای متناسب با طراحی استفاده می‌شود. مخزن روی پایه یا تکیه‌گاهی قرار می‌گیرد که بار ناشی از وزن تجهیز و محتویات را به فونداسیون یا سطح نصب منتقل می‌کند. تعداد و شکل تکیه‌گاه‌ها باید با توجه به ابعاد، وزن، شرایط بارگذاری و طراحی سازه‌ای مشخص شوند.

افقی‌بودن مخزن به‌تنهایی بیانگر فشار کاری، نوع گرید استیل، قابلیت نگهداری مواد غذایی یا امکان استفاده در محیط خورنده نیست. برای مثال، یک مخزن افقی ممکن است برای ذخیره سیال در فشار نزدیک به محیط طراحی شود، درحالی‌که طرح دیگری برای شرایط فشار مشخص و تحت الزامات طراحی مخازن تحت فشار ساخته می‌شود. این دو حالت از نظر طراحی، ساخت، بازرسی و آزمون یکسان نیستند.

همچنین باید میان مخزن ذخیره و مخزن فرایندی تفاوت قائل شد. مخزن ذخیره معمولاً برای نگهداری ماده در بازه زمانی مشخص استفاده می‌شود؛ اما مخزن فرایندی ممکن است به تجهیزات حرارتی، ابزار دقیق، اتصالات ویژه یا سامانه‌های کنترلی نیاز داشته باشد. این تفاوت‌ها باید پیش از تعیین مشخصات سفارش روشن شوند.

مخزن استیل افقی چه زمانی انتخاب مناسبی است؟

یکی از مهم‌ترین دلایل انتخاب آرایش افقی، محدودیت ارتفاع محل نصب است. در بعضی کارخانه‌ها، وجود تیرها، سقف کوتاه، خطوط لوله یا تجهیزات بالاسری اجازه استفاده از مخزن بلند را نمی‌دهد. در چنین شرایطی، مخزن افقی می‌تواند امکان جانمایی ظرفیت موردنیاز را در ارتفاع کمتر فراهم کند؛ البته این مزیت معمولاً با افزایش طول یا سطح اشغال افقی همراه است.

دلیل دیگر، سهولت هماهنگی با برخی خطوط انتقال و سامانه‌های نصب است. بسته به طراحی، محل قرارگیری ورودی و خروجی، دسترسی به اتصالات و نحوه اتصال به تجهیزات مجاور می‌تواند با آرایش افقی سازگارتر باشد. این موضوع به‌ویژه در خطوطی اهمیت دارد که ارتفاع تجهیزات از پیش تعیین شده است.

بااین‌حال، مخزن افقی همیشه انتخاب بهتر یا کم‌هزینه‌تر نیست. طول زیاد می‌تواند حمل‌ونقل، فضای تردد و جانمایی را دشوار کند. همچنین، طراحی تکیه‌گاه برای بدنه افقی نیازمند توجه به نحوه توزیع بار و جلوگیری از تمرکز تنش در نقاط اتکا است. بنابراین، انتخاب باید با مقایسه شرایط واقعی نصب انجام شود.

کاربردهای مخزن افقی استیل در صنایع

ذخیره مواد اولیه مایع

در واحدهای تولیدی، مخزن افقی می‌تواند برای ذخیره مواد اولیه‌ای استفاده شود که به‌صورت مایع وارد فرایند می‌شوند. در این کاربرد، ظرفیت مخزن باید با نرخ مصرف، فاصله میان نوبت‌های تأمین، زمان ماند ماده و فضای موجود هماهنگ باشد.

اگر ماده به رسوب‌گذاری، ته‌نشینی یا تغییر خواص در طول زمان حساس باشد، هندسه مخزن، موقعیت خروجی و نحوه تخلیه باید متناسب با این رفتار بررسی شوند. انتخاب متریال نیز به ترکیب ماده، غلظت، دما و شرایط محیطی وابسته است.

ذخیره آب و آب فرایندی

مخازن افقی می‌توانند برای نگهداری آب در کاربردهای صنعتی یا خدماتی مورد استفاده قرار گیرند. کیفیت آب، الزامات بهداشتی، شرایط نصب و نحوه اتصال به خطوط ورودی و خروجی در طراحی اهمیت دارند. در کاربردهای حساس، جنس سطوح در تماس با آب، کیفیت جوش‌ها، وضعیت اتصالات و امکان نظافت باید در مشخصات سفارش تعریف شوند.

در این نوع کاربرد، لازم است ظرفیت قابل استفاده از حجم هندسی تفکیک شود. سطح مایع در شرایط عادی، فضای آزاد بالای آن و محدودیت‌های تخلیه می‌توانند بر مقدار واقعی آب قابل برداشت اثر بگذارند.

صنایع غذایی و نوشیدنی

در خطوط تولید غذایی، مخزن افقی ممکن است برای نگهداری موقت مواد اولیه یا محصولات میانی به کار رود. انتخاب این ساختار باید با توجه به نوع محصول، برنامه شست‌وشو، شرایط دمایی و الزامات بهداشتی انجام شود.

قابلیت تخلیه مناسب، دسترسی برای بازرسی، طراحی اتصالات و جلوگیری از باقی‌ماندن مواد در نقاط غیرقابل دسترس از معیارهای مهم هستند. اگر فرایند به شست‌وشوی درجا نیاز دارد، جانمایی اتصالات و دسترسی محلول شست‌وشو به سطوح داخلی باید از مرحله طراحی بررسی شود. استفاده از استیل به‌تنهایی تضمین‌کننده رعایت همه الزامات بهداشتی نیست.

صنایع شیمیایی

در کاربردهای شیمیایی، مخزن افقی می‌تواند برای نگهداری برخی محلول‌ها یا مواد اولیه استفاده شود؛ به شرط آنکه گرید استیل و ساختار مخزن با شرایط ماده سازگار باشند. غلظت، دما، ترکیب شیمیایی، احتمال ایجاد بخار و تغییرات فرایند از اطلاعاتی هستند که باید پیش از انتخاب متریال مشخص شوند.

برای مواد خورنده، نباید صرفاً بر نام تجاری استیل یا گرید عمومی تکیه کرد. سازگاری متریال باید با توجه به شرایط واقعی تماس بررسی شود. همچنین، اگر مخزن تحت فشار یا خلأ قرار می‌گیرد، طراحی آن باید به‌طور مشخص برای همان شرایط انجام شود.

ذخیره موقت در خطوط تولید

مخزن افقی می‌تواند نقش مخزن بافر را میان دو مرحله از یک فرایند بر عهده بگیرد. در این حالت، ظرفیت موردنیاز به دبی ورودی و خروجی، نوسان تولید، زمان توقف احتمالی و برنامه مصرف بستگی دارد. هدف این است که مخزن بتواند نوسان جریان را مدیریت کند، بدون آنکه فضای غیرضروری اشغال شود یا شرایط نگهداری ماده نامناسب باشد.

در چنین کاربردی، موقعیت اتصالات، امکان دسترسی به پمپ‌ها و مسیر لوله‌کشی باید با نقشه فرایند هماهنگ باشند. اگر تغییرات سطح مایع بر عملکرد تجهیزات اثر می‌گذارد، محل نصب و نوع ابزار اندازه‌گیری نیز باید در نظر گرفته شود.

ساختار و اجزای اصلی مخزن افقی

بدنه استوانه‌ای

بدنه بخش اصلی نگهدارنده سیال است. قطر، طول، ضخامت و نحوه اتصال اجزای آن باید بر اساس ظرفیت، شرایط کاری، هندسه و الزامات ساخت تعیین شوند. انتخاب ضخامت ثابت برای همه مخازن افقی صحیح نیست؛ زیرا بارگذاری، فشار، نوع تکیه‌گاه و ابعاد می‌توانند شرایط طراحی را تغییر دهند.

در طراحی بدنه افقی، علاوه بر تنش‌های ناشی از فشار داخلی احتمالی، وزن خود مخزن و محتویات آن نیز اهمیت دارد. محل تکیه‌گاه‌ها می‌تواند بر نحوه توزیع بار و رفتار سازه‌ای بدنه اثر بگذارد. این موضوع به‌ویژه در مخازن بزرگ یا سنگین نیازمند بررسی دقیق‌تری است.

کف‌ها و سرهای انتهایی

شکل دو انتهای مخزن به نوع کاربرد، شرایط فشار، هندسه و روش ساخت وابسته است. طرح‌های تخت، عدسی یا شکل‌های مهندسی دیگر ممکن است در شرایط متفاوت بررسی شوند. انتخاب نهایی باید با الزامات طراحی و محدودیت‌های ساخت هماهنگ باشد.

در مخازن تحت فشار، شکل انتهاها بخشی از طراحی مهندسی مخزن محسوب می‌شود و نمی‌توان آن را فقط براساس ظاهر یا سهولت ساخت انتخاب کرد. در مخازن ذخیره نزدیک فشار محیط نیز انتخاب شکل مناسب باید با توجه به عملکرد، تخلیه و هزینه انجام شود.

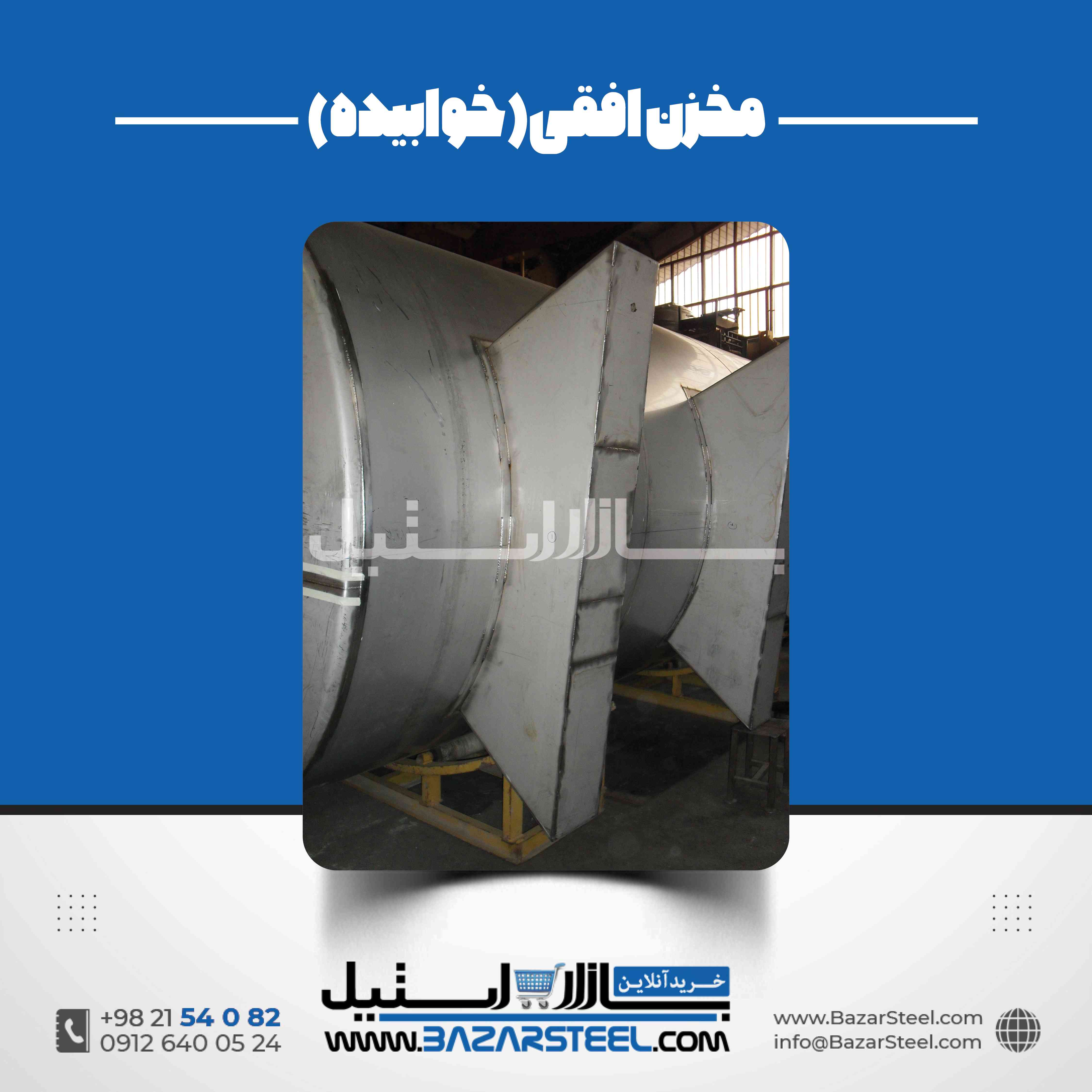

پایه و تکیه‌گاه زینی

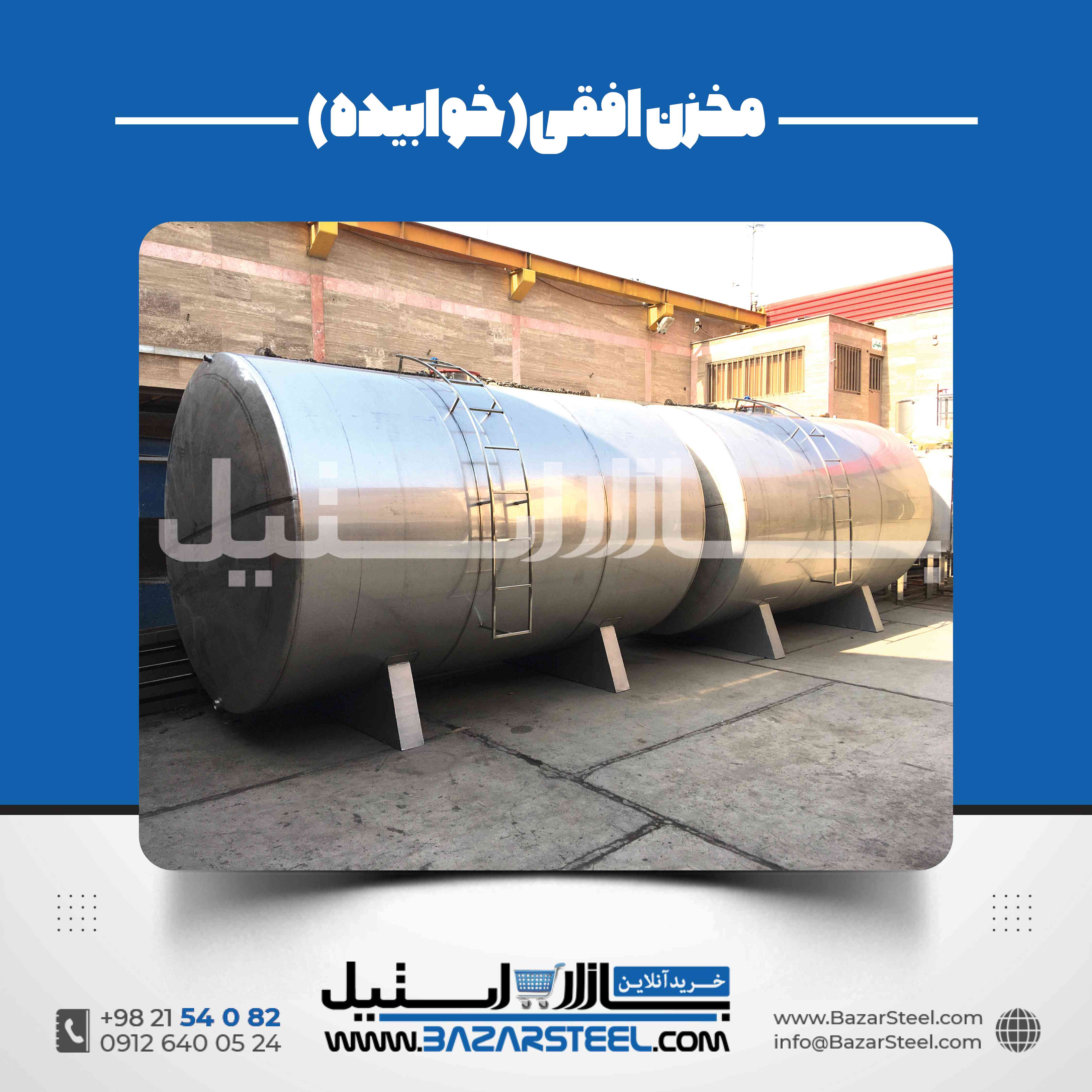

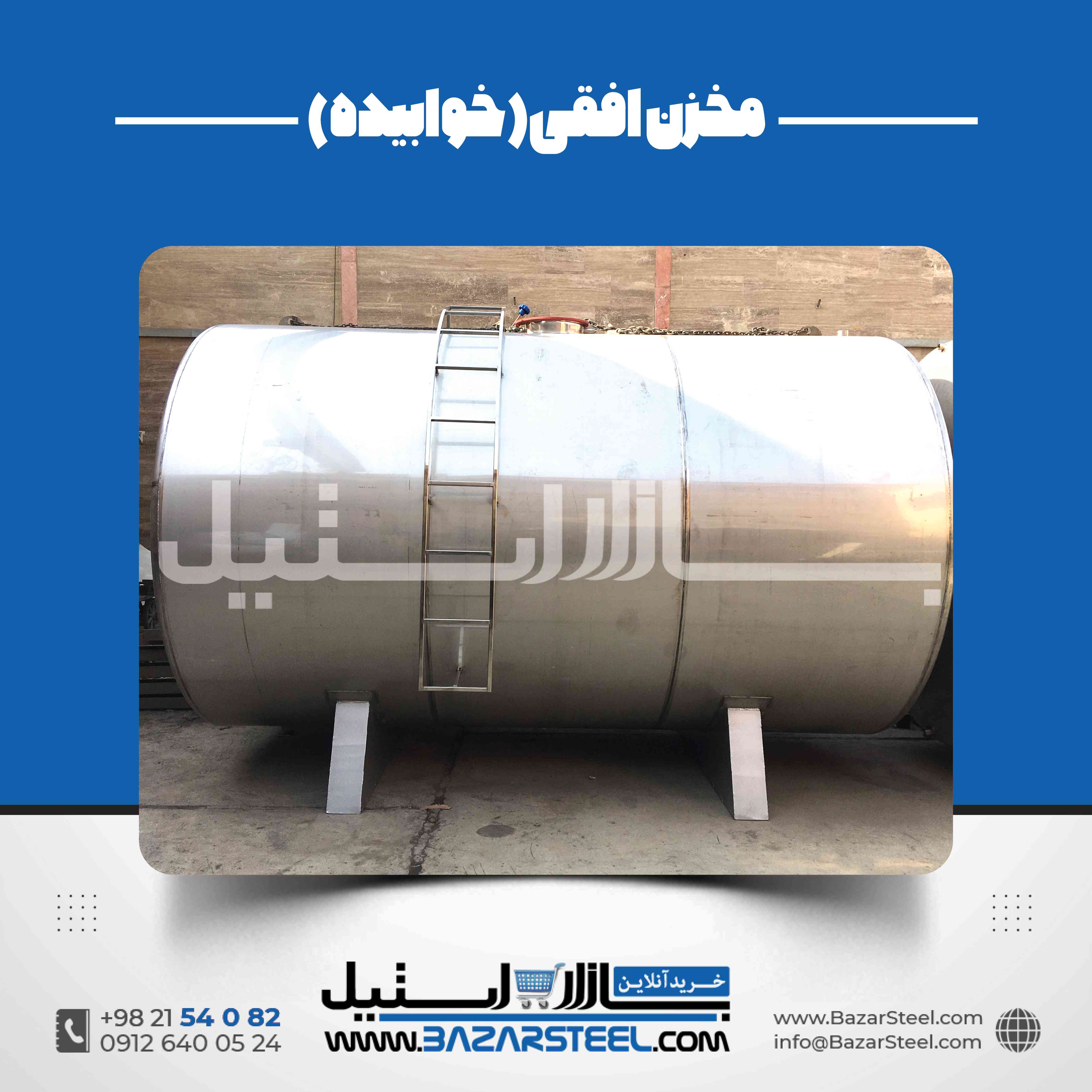

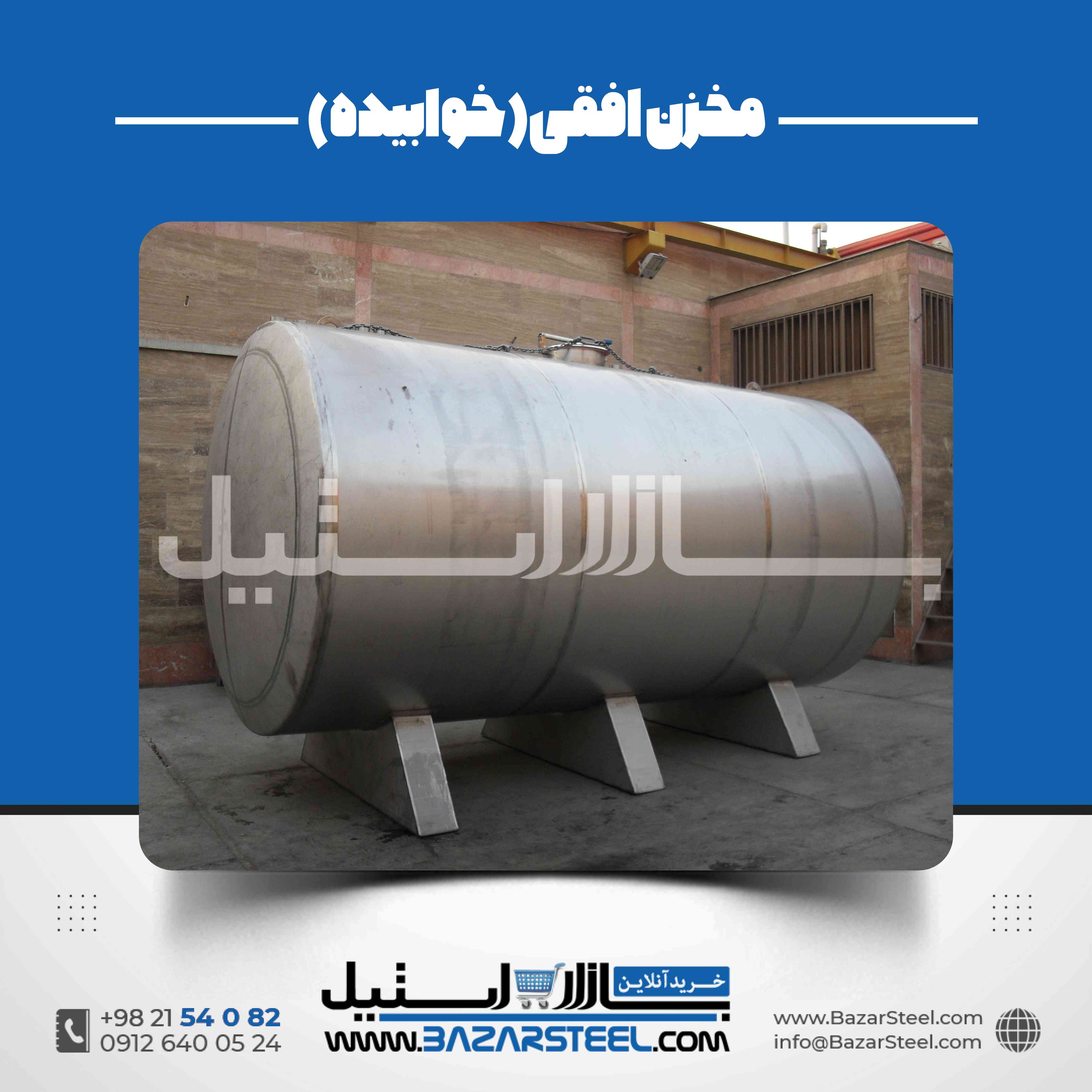

در بسیاری از مخازن افقی استوانه‌ای، تکیه‌گاه زینی یا Saddle برای انتقال بار بدنه به سطح زیرین استفاده می‌شود. این تکیه‌گاه بخشی از محیط بدنه را در بر می‌گیرد و بار را در ناحیه مشخصی منتقل می‌کند. طراحی آن باید با قطر مخزن، وزن بهره‌برداری، فاصله تکیه‌گاه‌ها، نوع فونداسیون و شرایط نصب هماهنگ باشد.

تعداد تکیه‌گاه‌ها و فاصله آن‌ها نباید بدون محاسبه یا بررسی نقشه تعیین شود. تکیه‌گاه نامناسب ممکن است موجب تمرکز بار، تغییر شکل موضعی یا ایجاد تنش نامطلوب در بدنه شود. در برخی طرح‌ها، جزئیات مربوط به مهار، امکان حرکت ناشی از تغییر دما و صفحه‌های تقویتی نیز باید بررسی شوند.

نازل‌ها و اتصالات

ورودی، خروجی، تخلیه، تهویه و اتصالات ابزار دقیق از جمله اجزایی هستند که در صورت نیاز در طراحی لحاظ می‌شوند. تعداد، قطر و محل آن‌ها باید با دبی جریان، نوع سیال، روش اتصال و تجهیزات متصل هماهنگ باشد.

محل خروجی باید با توجه به شکل کف و میزان باقی‌مانده مجاز انتخاب شود. در کاربردهایی که تخلیه کامل اهمیت دارد، موقعیت خروجی و هرگونه شیب داخلی باید از ابتدا مشخص شوند. تغییر محل نازل پس از ساخت می‌تواند هزینه اصلاح و نیاز به بازرسی مجدد ایجاد کند.

دریچه بازدید و تجهیزات جانبی

بسته به کاربرد، ممکن است دریچه بازدید، نشانگر سطح، حسگر دما، اتصالات شست‌وشو یا تجهیزات دیگر در نظر گرفته شوند. این تجهیزات نباید صرفاً به دلیل رایج‌بودن در برخی مدل‌ها به همه مخازن نسبت داده شوند.

محل دسترسی باید با فضای اطراف، روش نظافت، نیاز به بازرسی و ایمنی بهره‌برداری سازگار باشد. در مخازن افقی، پایین‌بودن ارتفاع کلی می‌تواند دسترسی به بعضی نقاط را ساده‌تر کند، اما این مزیت به محل دریچه‌ها و تکیه‌گاه‌ها نیز وابسته است.

مشخصات فنی قابل انتخاب برای مخزن افقی استیل

مشخصات نهایی هر مخزن باید در شرح فنی و نقشه سفارش تعریف شوند. جدول زیر پارامترهایی را نشان می‌دهد که معمولاً در بررسی یک مخزن افقی اهمیت دارند؛ این جدول بیانگر مشخصات تأییدشده یک مدل خاص نیست.

برای بررسی سایر پیکربندی‌های مخزن و مقایسه آن‌ها با مدل افقی، به دسته‌بندی مخازن استیل مراجعه کنید. انتخاب نهایی باید بر اساس نیاز پروژه انجام شود، نه صرفاً شباهت ظاهری دو مدل.

انتخاب گرید مناسب استیل

گرید استیل باید با سیال ذخیره‌شده، شرایط محیطی، دما و الزامات نظافت سازگار باشد. انتخاب گرید نامناسب می‌تواند احتمال خوردگی، آلودگی ماده یا افزایش هزینه تعمیرات را بالا ببرد. در مقابل، انتخاب گریدی با هزینه بیشتر از نیاز واقعی نیز ممکن است توجیه اقتصادی نداشته باشد.

استیل ۳۰۴

استیل ۳۰۴ در بسیاری از کاربردهای عمومی صنعتی و برخی کاربردهای غذایی استفاده می‌شود. بااین‌حال، مناسب‌بودن آن به شرایط تماس با ماده وابسته است. وجود کلریدها، مواد شیمیایی خاص، دمای بالا یا روش‌های نظافت ویژه می‌تواند ارزیابی دقیق‌تری را ضروری کند.

استیل ۳۱۶

استیل ۳۱۶ در برخی محیط‌های خورنده نسبت به ۳۰۴ مقاومت بیشتری دارد؛ اما این تفاوت به معنی مقاومت در برابر همه مواد شیمیایی نیست. ترکیب ماده، غلظت، دما، زمان تماس و شرایط سطح همچنان باید بررسی شوند.

برای آشنایی با خانواده‌های مختلف استنلس استیل و تفاوت گریدها، می‌توانید از استیل‌نامه و راهنمای گریدهای استیل استفاده کنید. این مرجع برای شناخت اولیه متریال مفید است، اما انتخاب نهایی گرید مخزن باید براساس شرایط واقعی سیال و طراحی انجام شود.

مخزن افقی تک‌جداره یا دوجداره؟

تک‌جداره و دوجداره بودن، مستقل از افقی یا عمودی بودن مخزن است. مخزن افقی تک‌جداره می‌تواند برای ذخیره‌سازی سیال در شرایطی که کنترل حرارتی خاصی نیاز نیست، بررسی شود. در این ساختار، بدنه اصلی مستقیماً سیال را نگه می‌دارد.

در ساختار دوجداره، فضای میان جداره‌ها ممکن است برای گردش سیال گرم‌کننده یا سردکننده طراحی شود. این پیکربندی در کاربردهایی اهمیت دارد که دمای ماده باید کنترل شود یا انتقال حرارت بخشی از فرایند است. نوع سیال حرارتی، شرایط کاری جداره، اتصالات و روش کنترل دما باید مشخص باشند.

دوجداره‌بودن به‌تنهایی به معنی عایق‌کاری کامل نیست. اگر هدف کاهش اتلاف حرارت باشد، ممکن است عایق و پوشش خارجی نیز موردنیاز باشند. این امکانات هزینه، وزن و پیچیدگی ساخت را تغییر می‌دهند؛ بنابراین باید با نیاز واقعی فرایند توجیه شوند.

مخزن افقی یا عمودی؛ کدام را انتخاب کنیم؟

انتخاب بین دو آرایش باید با توجه به فضای نصب، ظرفیت، ارتفاع آزاد، طول قابل دسترس، حمل‌ونقل، روش تخلیه و شرایط تکیه‌گاه انجام شود. هیچ‌یک از این دو شکل برای تمام پروژه‌ها برتری مطلق ندارد.

اگر سقف کوتاه، تجهیزات بالاسری یا محدودیت ارتفاع وجود دارد، مخزن افقی می‌تواند گزینه مناسبی باشد. اگر سطح کف محدود است و فضای عمودی کافی در اختیار دارید، مخزن عمودی نیز باید بررسی شود. مقایسه نهایی بهتر است با نقشه جانمایی و در نظر گرفتن مسیر حمل، دسترسی تعمیراتی و هزینه‌های نصب انجام شود.

تعیین ظرفیت و ابعاد مخزن افقی

ظرفیت مناسب باید بر اساس نیاز فرایند تعیین شود. حجم مصرف یا تولید در یک بازه زمانی، نرخ ورودی و خروجی، دفعات تأمین مجدد و زمان ماند ماده از معیارهای مهم هستند. مخزن بیش از اندازه کوچک می‌تواند دفعات تأمین یا توقف خط را افزایش دهد؛ درحالی‌که انتخاب ظرفیت بزرگ‌تر از نیاز ممکن است فضای نصب و هزینه سرمایه‌گذاری را افزایش دهد.

برای یک بخش استوانه‌ای با سطح مقطع دایره‌ای، حجم هندسی از رابطه زیر به دست می‌آید:

حجم بخش استوانه‌ای = π × شعاع داخلی² × طول داخلی

در این رابطه، شعاع داخلی و طول داخلی باید با واحد یکسان محاسبه شوند. اگر انتهای مخزن دارای شکل عدسی، مخروطی یا هندسه دیگری باشد، حجم آن بخش‌ها نیز باید جداگانه محاسبه و به حجم بخش استوانه‌ای اضافه شود.

حجم هندسی با حجم قابل استفاده یکسان نیست. محدوده مجاز پرشدن، فضای آزاد لازم، محل ورودی و خروجی و شرایط تخلیه باید در تعیین ظرفیت عملیاتی لحاظ شوند. همچنین، شکل افقی مخزن می‌تواند رابطه میان ارتفاع مایع و حجم موجود را با وضعیت یک مخزن عمودی متفاوت کند؛ بنابراین، اگر کنترل سطح اهمیت دارد، روش اندازه‌گیری باید متناسب با هندسه انتخاب شود.

پس از تعیین ظرفیت، قطر و طول مخزن با فضای موجود مقایسه می‌شوند. افزایش قطر می‌تواند طول لازم را کاهش دهد، اما بر ارتفاع کلی، حمل و هندسه تکیه‌گاه اثر می‌گذارد. افزایش طول نیز ممکن است محدودیت حمل یا جانمایی ایجاد کند. انتخاب نسبت مناسب قطر به طول باید با در نظر گرفتن ظرفیت، ساخت، نصب و شرایط بارگذاری انجام شود.

نکات مهندسی طراحی تکیه‌گاه مخزن افقی

تکیه‌گاه یکی از اجزای مهم مخزن افقی است؛ زیرا وزن بدنه و سیال از طریق آن به سطح زیرین منتقل می‌شود. در مخازن استوانه‌ای، نحوه تماس تکیه‌گاه با بدنه و محل قرارگیری آن می‌تواند بر توزیع بار اثر بگذارد. بنابراین، انتخاب پایه صرفاً بر اساس ظاهر یا وزن خالی مخزن کافی نیست.

در بررسی تکیه‌گاه باید وزن مخزن در شرایط بهره‌برداری، وزن محتویات، تجهیزات جانبی، شرایط نصب و بارهای محیطی مرتبط در نظر گرفته شوند. فاصله میان تکیه‌گاه‌ها و ابعاد سطح تماس باید با طراحی بدنه و شرایط سازه‌ای هماهنگ باشند. طراحی نامناسب می‌تواند موجب تغییر شکل موضعی یا ایجاد تنش‌های ناخواسته در پوسته شود.

سطح زیرین نیز باید برای انتقال بارهای واردشده مناسب باشد. مقاومت بتن یا سازه، تراز بودن محل نصب و شرایط مهار در برابر نیروهای جانبی از مواردی هستند که باید بررسی شوند. در صورت وجود تغییرات دمایی، جزئیات تکیه‌گاه باید با توجه به حرکت احتمالی مخزن و الزامات طراحی تعیین شوند.

اگر مخزن در فضای باز یا در محل دارای لرزش نصب می‌شود، این شرایط نیز باید در مبنای طراحی لحاظ شوند. برای مخازن بزرگ، سنگین یا دارای شرایط کاری ویژه، بررسی تخصصی سازه و تکیه‌گاه پیش از ساخت و نصب ضروری است.

عوامل مؤثر بر قیمت مخزن افقی استیل

قیمت نهایی مخزن افقی به مشخصات همان سفارش وابسته است. بدون تعیین ظرفیت، ابعاد، گرید استیل، شرایط کاری و تجهیزات موردنیاز، اعلام قیمت قطعی یا بازه عددی قابل اتکا نیست. مقایسه دو مخزن فقط بر اساس حجم نیز ممکن است تفاوت‌های مهم طراحی و ساخت را نادیده بگیرد.

گرید و مقدار استیل مصرفی

گرید متریال، ضخامت اجزا و مقدار ورق مصرفی از عوامل مهم هزینه هستند. مقدار متریال به قطر، طول، شکل انتهاها، تکیه‌گاه‌ها و تجهیزات جانبی وابسته است. انتخاب گرید باید با سازگاری شیمیایی و نیاز پروژه هماهنگ باشد تا هزینه اولیه در برابر عملکرد موردنیاز ارزیابی شود.

ابعاد و هندسه

تغییر قطر و طول می‌تواند مقدار ورق، وزن و جزئیات ساخت را تغییر دهد. شکل انتهاها، پیچیدگی هندسه و محدودیت‌های حمل نیز ممکن است در هزینه مؤثر باشند. به همین دلیل، هزینه ساخت همیشه متناسب با ظرفیت به‌صورت خطی تغییر نمی‌کند.

تکیه‌گاه و تجهیزات جانبی

نوع پایه، شاسی، جزئیات مهار، نازل‌ها، دریچه بازدید و ابزار دقیق می‌توانند هزینه را افزایش دهند. اگر مخزن به جداره حرارتی، عایق، پوشش یا تجهیزات کنترلی نیاز داشته باشد، این موارد نیز باید در پیشنهاد فنی و مالی لحاظ شوند.

الزامات ساخت و کنترل کیفیت

نوع اتصالات، کیفیت پرداخت سطح، الزامات جوشکاری، بازرسی و آزمون‌های موردنیاز می‌توانند بر هزینه نهایی اثر بگذارند. این الزامات باید براساس کاربرد و شرایط کاری مشخص شوند. نباید استاندارد، گواهی یا آزمونی را بدون تعریف در مشخصات سفارش، بخشی قطعی از همه مخازن دانست.

فرایند آماده‌سازی سفارش ساخت مخزن افقی

برای بررسی سفارش ساخت، ابتدا باید کاربرد مخزن و محدودیت‌های پروژه مشخص شوند. آماده‌کردن اطلاعات پایه باعث می‌شود پیشنهاد فنی متناسب‌تری تهیه شود و احتمال اصلاحات پس از شروع ساخت کاهش یابد.

1. تعریف کاربرد: مشخص کنید مخزن برای ذخیره چه ماده‌ای استفاده می‌شود و آیا بخشی از فرایند تولید است یا فقط نقش نگهداری دارد.
2. تعیین ظرفیت: حجم موردنیاز و مقدار قابل استفاده را با توجه به مصرف، تولید و زمان ماند مشخص کنید.
3. اعلام شرایط کاری: دما، فشار، ویژگی‌های شیمیایی سیال و شرایط محیط نصب را مشخص کنید.
4. بررسی ابعاد: طول، قطر، ارتفاع کل نصب، مسیر ورود تجهیز و محدودیت‌های حمل را در نظر بگیرید.
5. تعیین ساختار: نوع تکیه‌گاه، شکل انتهاها، محل اتصالات و در صورت نیاز جداره حرارتی یا عایق را تعریف کنید.
6. انتخاب متریال: گرید استیل و الزامات سطح را بر اساس نوع ماده و شرایط بهره‌برداری مشخص کنید.
7. بررسی نقشه: پیش از نهایی‌شدن سفارش، ابعاد، اتصالات، شرایط کاری و جزئیات مورد توافق باید بررسی شوند.

اگر نقشه اولیه، مشخصات فرایند یا اطلاعات فضای نصب را دارید، ارائه آن‌ها می‌تواند به بررسی دقیق‌تر سفارش کمک کند. در صورت نبود نقشه، اطلاعات کاربردی و محدودیت‌های پروژه برای شروع ارزیابی مفید هستند.

زمان ساخت، روش پرداخت، شرایط تحویل و دامنه خدمات باید در پیشنهاد تجاری همان سفارش مشخص شوند. این موارد بدون تأیید مجموعه نباید به‌صورت قطعی یا یکسان برای تمام مدل‌ها اعلام شوند.

نکات نصب، نظافت و نگهداری

پیش از نصب مخزن افقی، ظرفیت باربری سطح زیرین، تراز بودن محل، دسترسی برای بازرسی و فضای لازم برای اتصال لوله‌ها باید بررسی شوند. وزن مخزن پر از سیال می‌تواند بسیار بیشتر از وزن خالی آن باشد؛ بنابراین، طراحی محل استقرار باید براساس شرایط واقعی بهره‌برداری انجام شود.

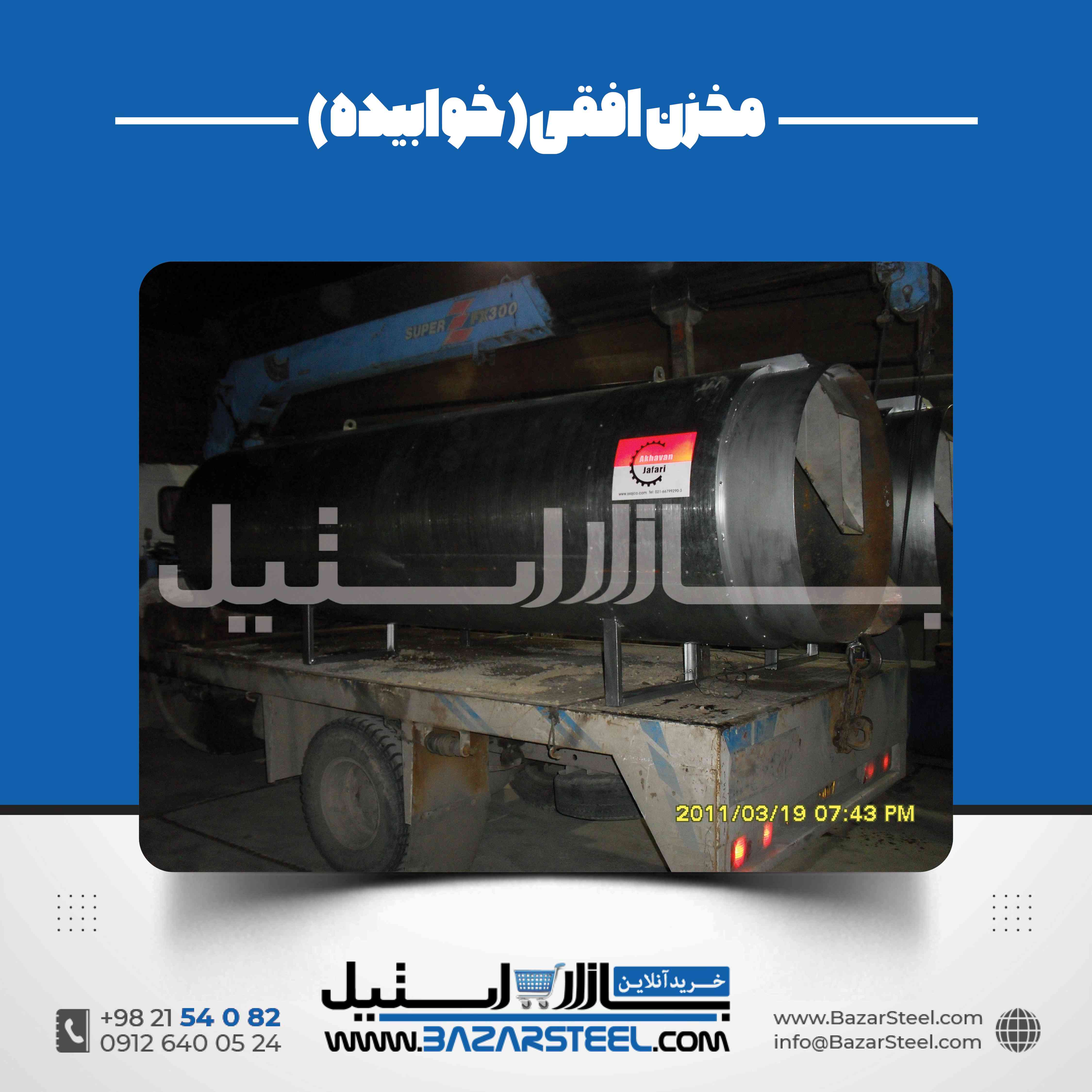

هنگام جابه‌جایی، روش باربرداری باید با وزن، هندسه و نقاط مجاز بلندکردن سازگار باشد. اعمال نیرو در محل نامناسب یا جابه‌جایی بدون مهار کافی می‌تواند موجب آسیب به بدنه، اتصالات یا تکیه‌گاه‌ها شود. در نصب نهایی نیز باید وضعیت پایه‌ها و جزئیات مهار مطابق نقشه بررسی شود.

برنامه نگهداری باید متناسب با نوع سیال، محیط نصب و شرایط کاری تعریف شود. بررسی نشتی، وضعیت اتصالات، خوردگی موضعی، تغییر شکل غیرعادی بدنه و سلامت تکیه‌گاه‌ها از جمله مواردی هستند که بسته به حساسیت کاربرد باید در برنامه بازرسی قرار گیرند.

برای نظافت، مواد شوینده و ابزار مورد استفاده باید با گرید استیل و نوع آلودگی سازگار باشند. استفاده از مواد یا روش‌های نامناسب ممکن است به سطح آسیب بزند یا آلودگی ایجاد کند. اگر تخلیه کامل یا شست‌وشوی درجا ضروری است، این نیاز باید از ابتدا در طراحی کف، خروجی‌ها و اتصالات لحاظ شود.

مخزن طراحی‌شده برای فشار محیط نباید بدون بررسی مهندسی در معرض فشار یا خلأ ناخواسته قرار گیرد. تغییر در مسیرهای ورود و خروج، مسدودشدن تهویه یا تغییر شرایط دما می‌تواند فشار داخلی را تغییر دهد. هرگونه تغییر شرایط بهره‌برداری باید از نظر سازگاری با طراحی مخزن بررسی شود.

محدودیت‌ها و ملاحظات انتخاب مخزن افقی

با وجود مزیت احتمالی کاهش ارتفاع، مخزن افقی ممکن است به طول بیشتری در محل نصب نیاز داشته باشد. اگر مسیر تردد، عرض سالن یا فضای اطراف تجهیزات محدود باشد، این موضوع می‌تواند انتخاب آن را دشوار کند. همچنین، طول زیاد ممکن است حمل‌ونقل یا ورود مخزن به محل نصب را محدود کند.

طراحی تکیه‌گاه در مخزن افقی اهمیت ویژه‌ای دارد. اگر فاصله یا شکل تکیه‌گاه‌ها با هندسه و بارگذاری سازگار نباشد، تنش موضعی و تغییر شکل بدنه محتمل است. به همین دلیل، تکیه‌گاه باید بخشی از طراحی کلی مخزن باشد، نه یک قطعه جداگانه که بدون بررسی به آن اضافه شود.

در برخی کاربردها، تخلیه کامل نیز به طراحی دقیق نیاز دارد. موقعیت خروجی، شیب داخلی و شکل انتهاها باید با نوع سیال و میزان باقی‌مانده قابل قبول هماهنگ باشند. بنابراین، صرف افقی‌بودن مخزن تضمین نمی‌کند که تمام سیال بدون باقی‌مانده تخلیه شود.

هدف از انتخاب مناسب، تأمین نیاز واقعی فرایند با هزینه قابل دفاع است. افزودن گرید گران‌تر، تجهیزات جانبی یا الزامات ساخت غیرضروری لزوماً ارزش بیشتری ایجاد نمی‌کند؛ اما حذف مشخصات ضروری برای کاهش هزینه اولیه نیز ممکن است ریسک بهره‌برداری و هزینه‌های بعدی را افزایش دهد.

پرسش‌های متداول درباره مخزن افقی استیل

مخزن افقی استیل برای چه کاربردهایی مناسب است؟

این مخزن می‌تواند برای ذخیره مواد اولیه مایع، آب فرایندی و برخی سیالات صنعتی استفاده شود. مناسب‌بودن آن به نوع سیال، سازگاری متریال، شرایط کاری و طراحی مخزن وابسته است.

آیا مخزن افقی برای فضاهای کم‌ارتفاع مناسب است؟

در بسیاری از پروژه‌ها، آرایش افقی برای محدودیت ارتفاع مناسب‌تر است. بااین‌حال، طول موردنیاز، سطح اشغال، مسیر حمل و فضای دسترسی باید پیش از انتخاب بررسی شوند.

تکیه‌گاه مخزن افقی چگونه انتخاب می‌شود؟

نوع و ابعاد تکیه‌گاه به قطر، طول، وزن مخزن پر، محل نصب و شرایط بارگذاری وابسته است. طراحی باید از تمرکز نامناسب بار و تغییر شکل بدنه جلوگیری کند.

استیل ۳۰۴ بهتر است یا ۳۱۶؟

انتخاب به ترکیب شیمیایی سیال، غلظت، دما و شرایط نظافت بستگی دارد. گرید ۳۱۶ در برخی محیط‌های خورنده مقاومت بیشتری دارد، اما مناسب‌بودن هر گرید باید برای کاربرد مشخص بررسی شود.

آیا مخزن افقی می‌تواند دوجداره باشد؟

بله، ساختار افقی می‌تواند با جداره حرارتی ترکیب شود؛ مشروط بر اینکه نیاز انتقال حرارت، نوع سیال حرارتی و شرایط کاری در طراحی لحاظ شوند. دوجداره‌بودن به‌تنهایی به معنی عایق‌کاری کامل نیست.

آیا هر مخزن افقی استیل قابلیت تحمل فشار دارد؟

خیر. تحمل فشار به طراحی، گرید و ضخامت متریال، شکل انتهاها، اتصالات، شرایط کاری و الزامات طراحی مربوط وابسته است. مخزن تحت فشار باید به‌طور مشخص برای شرایط موردنظر طراحی و ساخته شود.

قیمت مخزن افقی استیل چگونه محاسبه می‌شود؟

ظرفیت، ابعاد، گرید استیل، ضخامت، شکل انتهاها، تکیه‌گاه، تجهیزات جانبی و الزامات ساخت و بازرسی بر هزینه اثر می‌گذارند. برای برآورد قابل اتکا، باید مشخصات فنی سفارش روشن باشند.

چگونه ظرفیت مخزن افقی را تعیین کنیم؟

حجم مصرف یا تولید، دبی ورودی و خروجی، زمان ماند و محدوده مجاز پرشدن را بررسی کنید. سپس حجم هندسی و حجم قابل استفاده را جداگانه تعیین کنید.

آیا مخزن افقی برای نگهداری مواد غذایی مناسب است؟

این موضوع به گرید استیل، کیفیت سطح، طراحی اتصالات، قابلیت نظافت و الزامات فرایند بستگی دارد. استفاده از استیل به‌تنهایی برای تأیید مناسب‌بودن مخزن در کاربرد غذایی کافی نیست.

استعلام ساخت مخزن افقی استیل

برای انتخاب مخزن افقی استیل، ابتدا ظرفیت موردنیاز، نوع ماده، شرایط کاری و محدودیت‌های فضای نصب را مشخص کنید. سپس می‌توان درباره قطر و طول، نوع تکیه‌گاه، شکل انتهاها، گرید استیل، اتصالات و تجهیزات جانبی تصمیم گرفت.

اگر نقشه جانمایی، مشخصات فرایند یا نقشه اولیه در اختیار دارید، آماده‌کردن آن‌ها به بررسی دقیق‌تر سفارش کمک می‌کند. در صورت نبود نقشه نیز می‌توان اطلاعات پایه پروژه را برای ارزیابی اولیه گردآوری کرد.

برای شروع بررسی سفارش، ظرفیت موردنیاز، نوع سیال، شرایط دما و فشار و ابعاد تقریبی فضای نصب را مشخص کنید تا امکان ارزیابی فنی و تهیه پیشنهاد متناسب با پروژه بررسی شود.
