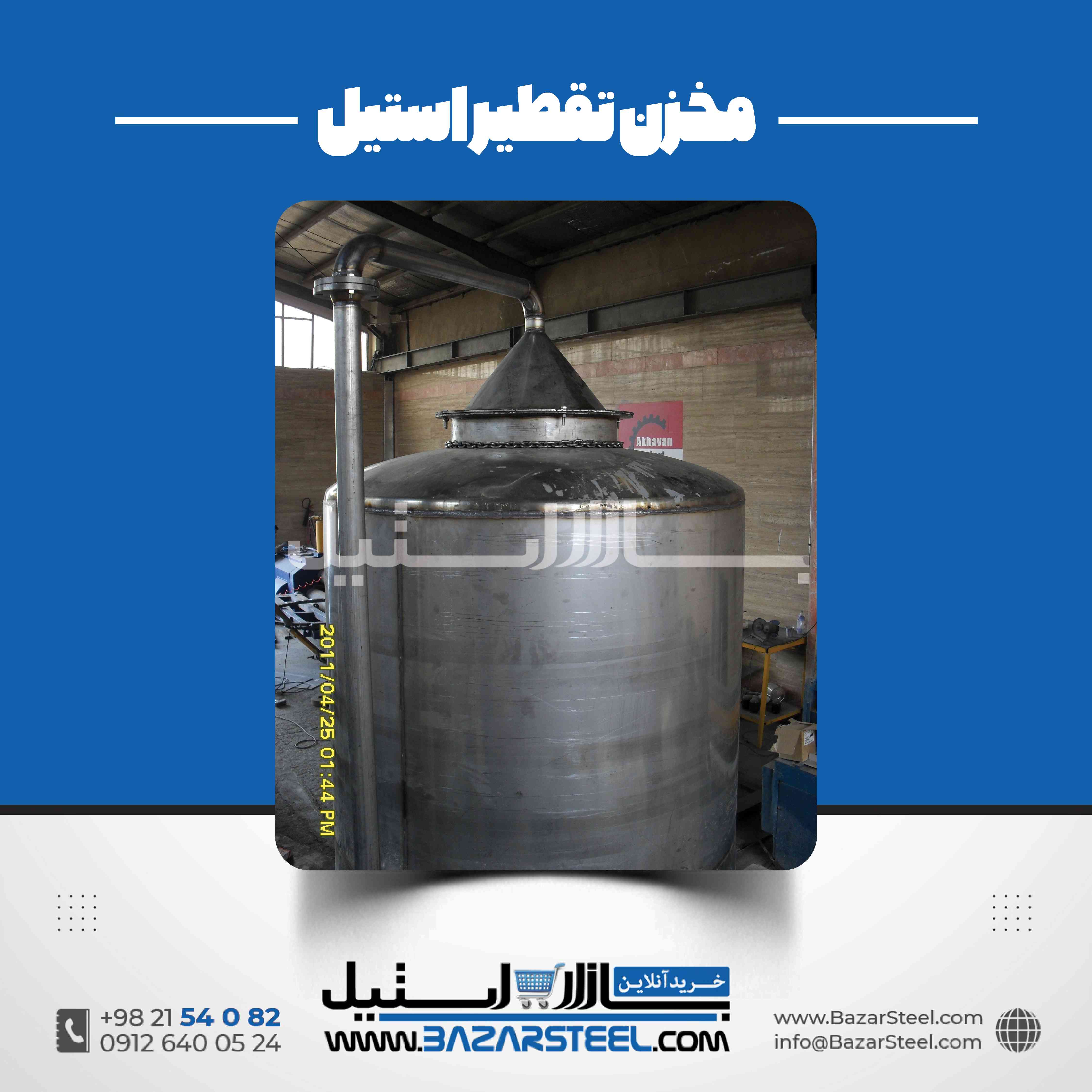

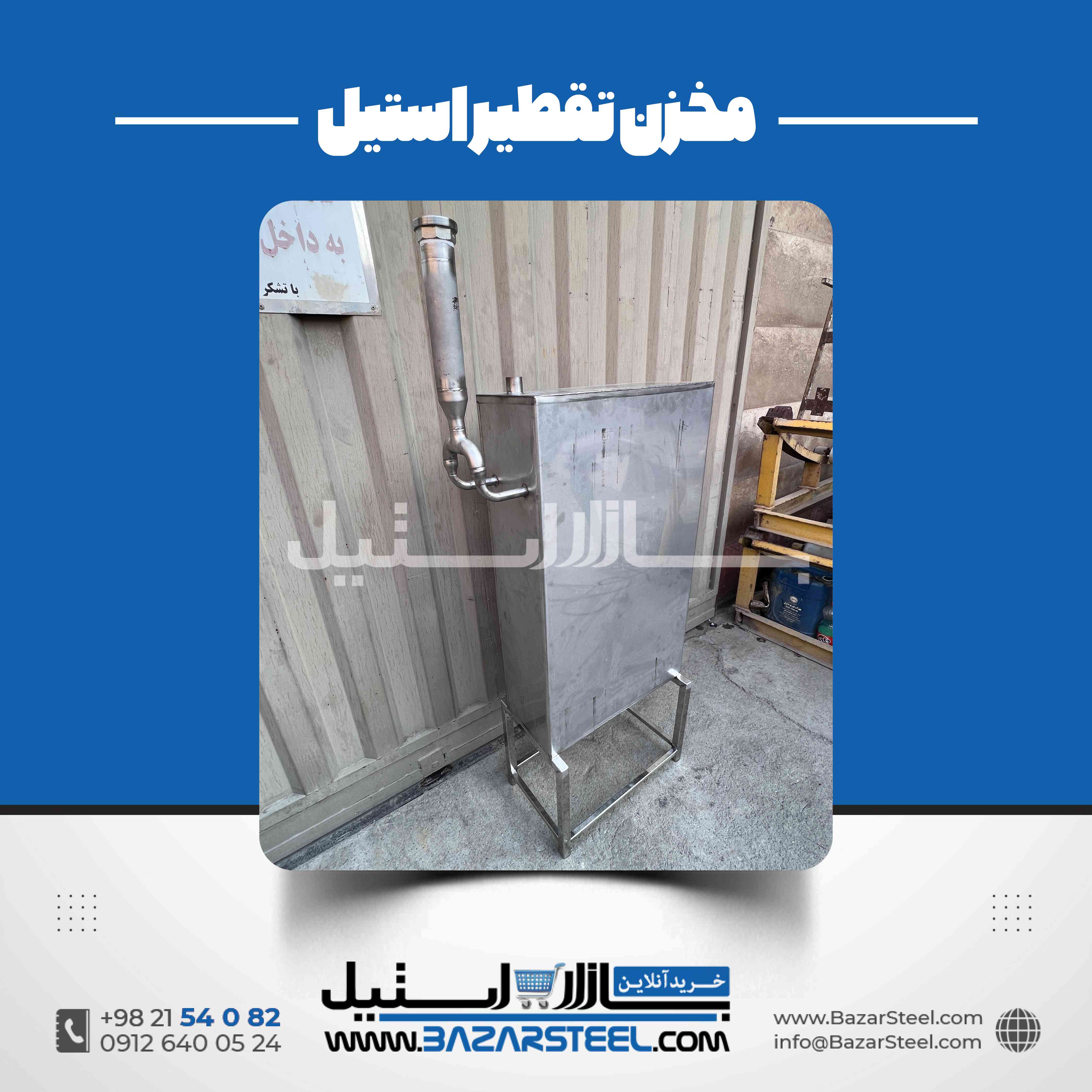

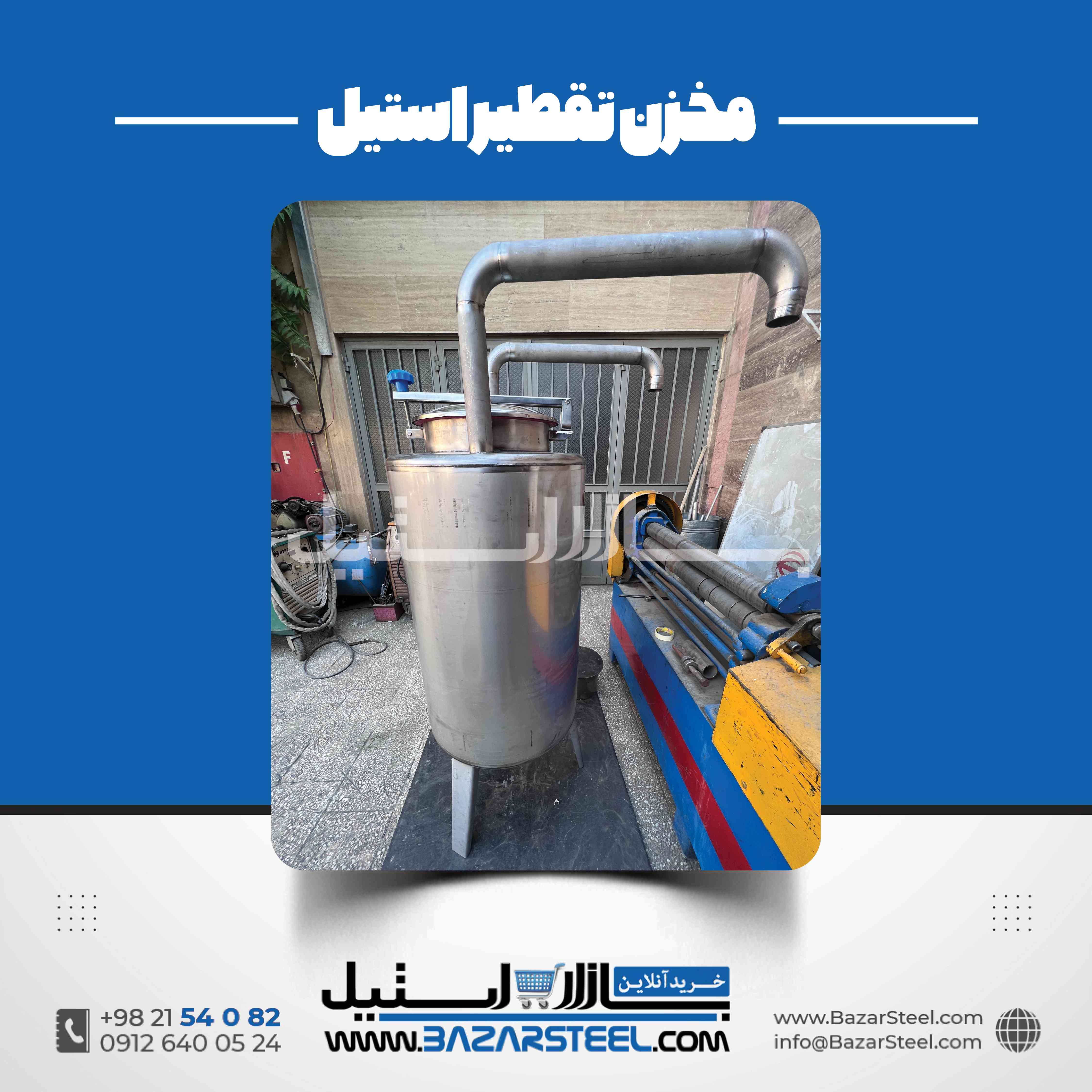

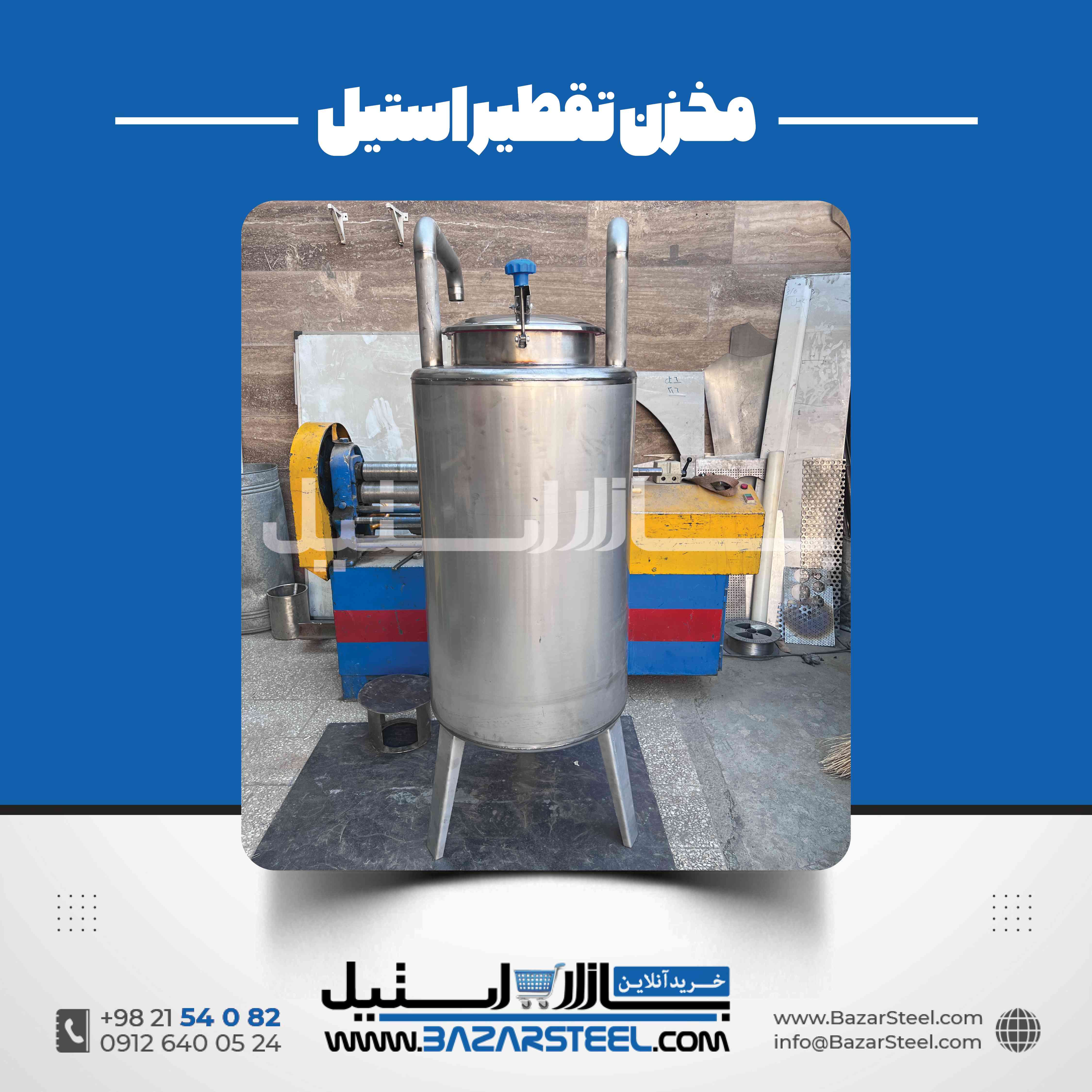

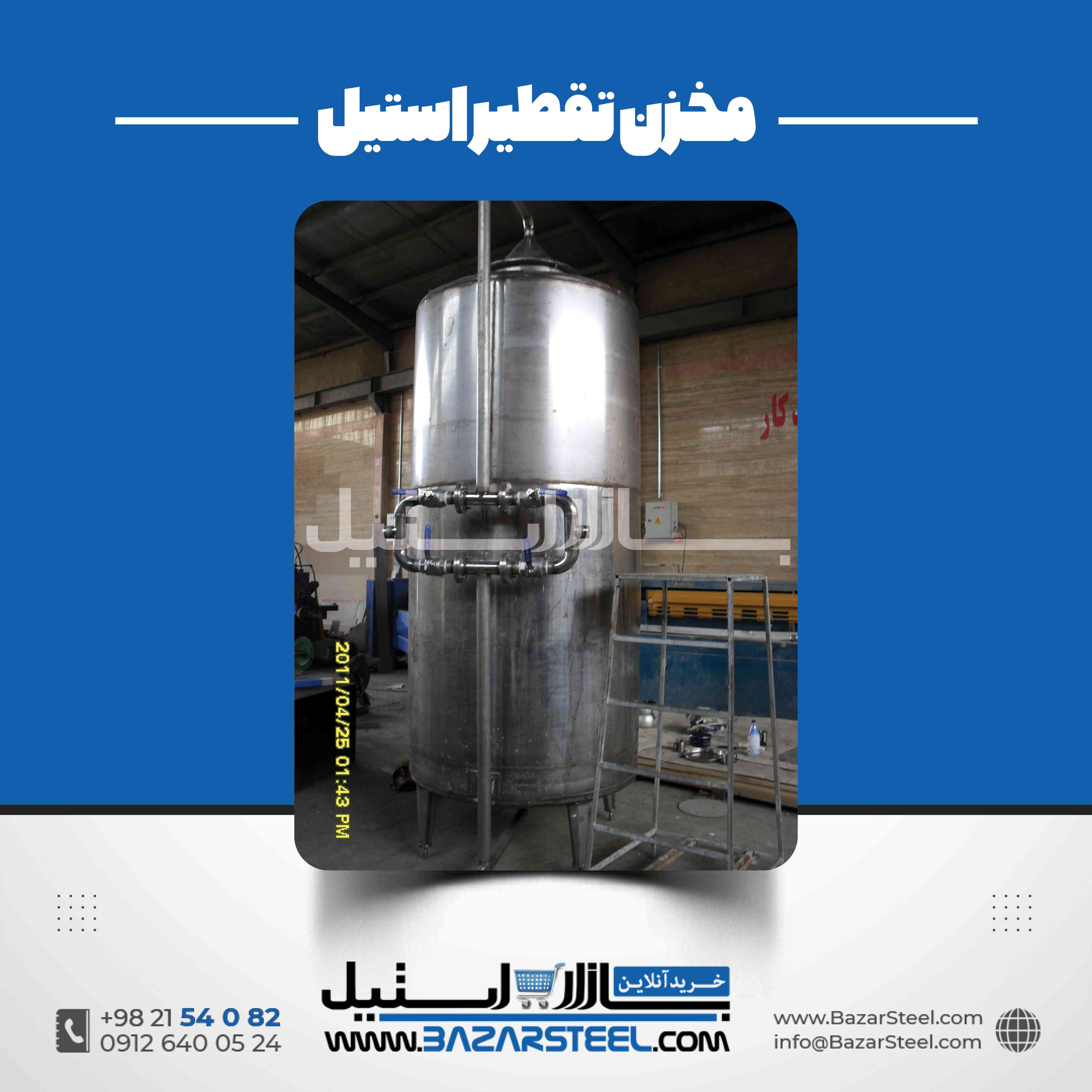

مخزن استیل تقطیر چیست و چه وظیفه‌ای دارد؟

تقطیر فرایندی برای جداسازی یا بازیابی اجزای یک مخلوط بر اساس رفتار تبخیری و میعانی آن‌هاست. در این فرایند، ماده اولیه تحت شرایط مشخصی قرار می‌گیرد و بخار تولیدشده به بخشی منتقل می‌شود که امکان سردشدن و تبدیل مجدد آن به مایع را فراهم می‌کند. نوع ماده، فشار عملیاتی، دمای فرایند و هدف جداسازی تعیین می‌کنند که چه آرایشی از تجهیزات مناسب خواهد بود.

مخزن تقطیر معمولاً بخش نگهداری و آماده‌سازی ماده اولیه یا بخش اصلی گرم‌شدن آن است. بااین‌حال، همه مخازن تقطیر از نظر ساختار یکسان نیستند. بعضی سامانه‌ها از مخزن ساده با مسیر خروج بخار استفاده می‌کنند؛ برخی دیگر به ژاکت حرارتی، همزن، دریچه‌های بازدید، ابزارهای اندازه‌گیری یا تجهیزات جانبی بیشتری نیاز دارند.

نکته مهم این است که مخزن تقطیر را نباید بدون بررسی مشخصات به‌عنوان یک دستگاه تقطیر کامل معرفی کرد. یک سامانه کامل ممکن است شامل مخزن، منبع حرارت، مسیر انتقال بخار، کندانسور، مخزن دریافت محصول و تجهیزات کنترل باشد. وجود هرکدام از این اجزا باید در طراحی و شرح سفارش مشخص شود.

تفاوت مخزن تقطیر با مخزن نگهداری

مخزن نگهداری معمولاً برای ذخیره ماده در شرایط تعیین‌شده طراحی می‌شود؛ اما مخزن تقطیر ممکن است در معرض چرخه‌های حرارتی، تغییرات دما، تشکیل بخار و شرایط عملیاتی متفاوت قرار گیرد. بنابراین، طراحی کف، جداره، اتصالات، درپوش و مسیرهای خروجی آن باید با وظیفه فرایندی تجهیز هماهنگ باشد.

این تفاوت به معنای برتری مطلق یک نوع مخزن بر نوع دیگر نیست. مخزن مناسب برای ذخیره یک مایع، لزوماً بدون اصلاح طراحی برای عملیات تقطیر مناسب نخواهد بود. انتخاب باید بر اساس کاربرد واقعی، مشخصات ماده و شرایط کار انجام شود.

تفاوت مخزن تقطیر با دستگاه کامل تقطیر

در زمان استعلام باید مشخص شود که منظور خریدار فقط مخزن اصلی است یا مجموعه‌ای کامل از تجهیزات تقطیر. این تفاوت بر دامنه طراحی، تعداد قطعات، نوع اتصالات، تجهیزات جانبی، هزینه ساخت و نحوه تحویل اثر می‌گذارد.

اگر پروژه به کندانسور، تجهیزات دریافت محصول، سامانه گرمایش یا ابزار دقیق نیاز دارد، بهتر است این موارد از ابتدا در شرح درخواست درج شوند. در غیر این صورت، ممکن است دو پیشنهاد قیمت از نظر دامنه تأمین قابل مقایسه نباشند.

کاربردهای مخزن استیل تقطیر در صنعت

کاربرد این مخزن به ماده اولیه، هدف فرایند و تجهیزات همراه بستگی دارد. نمی‌توان تمام انواع مخازن تقطیر را برای همه صنایع مناسب دانست. در هر پروژه باید سازگاری متریال، شرایط حرارتی، امکان شست‌وشو و الزامات محصول نهایی بررسی شود.

تقطیر گیاهان دارویی و تولید عرقیات

در برخی فرایندهای تقطیر گیاهان، مخزن برای نگهداری ماده اولیه و فراهم‌کردن شرایط لازم جهت تولید بخار استفاده می‌شود. نوع ماده گیاهی، میزان آب یا سایر اجزای همراه، روش گرمایش و نحوه تخلیه باقی‌مانده‌ها در طراحی اهمیت دارند.

در این کاربرد، دسترسی مناسب برای بارگیری و تخلیه، قابلیت نظافت سطوح در تماس با محصول و طراحی صحیح مسیر بخار اهمیت دارد. انتخاب نوع کف و نحوه تخلیه نیز باید با شکل و ویژگی‌های ماده اولیه هماهنگ باشد.

فرایندهای استخراج و بازیابی ترکیبات فرار

در برخی فرایندهای استخراج، از تقطیر برای انتقال یا بازیابی ترکیبات فرار استفاده می‌شود. مخزن باید متناسب با ماهیت ماده، شرایط حرارتی و الزامات جداسازی طراحی شود. نوع ماده و حساسیت ترکیبات به حرارت می‌توانند بر شیوه بهره‌برداری و انتخاب تجهیزات جانبی اثر بگذارند.

اگر هدف پروژه تولید اسانس یا بازیابی ترکیبات ارزشمند است، باید مشخص شود که سامانه صرفاً برای تبخیر و میعان ساده مورد استفاده قرار می‌گیرد یا به اجزای جداسازی تکمیلی نیز نیاز دارد. این موضوع در تعیین دامنه تجهیز اهمیت دارد.

فرایندهای شیمیایی و صنعتی

در برخی واحدهای شیمیایی، مخازن فرایندی برای گرم‌کردن مخلوط‌ها، بازیابی حلال یا اجرای مراحل مشخصی از فرایند تقطیر به کار می‌روند. در چنین پروژه‌هایی، بررسی سازگاری شیمیایی متریال و واشرها، شرایط فشار و دما و الزامات ایمنی ضروری است.

صرف استفاده از استیل به معنای سازگاری با تمام مواد شیمیایی نیست. نوع ماده، غلظت، دما، زمان تماس و شرایط بهره‌برداری باید در انتخاب گرید و طراحی اتصالات در نظر گرفته شوند.

کاربردهای آزمایشگاهی، نیمه‌صنعتی و تولیدی

نیازهای یک سامانه آزمایشگاهی کوچک با یک خط تولید پیوسته یا بچ صنعتی متفاوت است. در کاربردهای کوچک، سهولت جابه‌جایی و نظافت ممکن است اهمیت بیشتری داشته باشد؛ در پروژه‌های صنعتی، ظرفیت عملیاتی، زمان چرخه، قابلیت تخلیه، دسترسی تعمیراتی و هماهنگی با تجهیزات بالادست و پایین‌دست نیز باید بررسی شوند.

انتخاب مخزن باید بر اساس میزان تولید مورد انتظار و شرایط واقعی استفاده انجام شود. ظرفیت بزرگ‌تر همیشه به معنای عملکرد اقتصادی‌تر نیست؛ زیرا حجم غیرضروری می‌تواند هزینه ساخت، فضای نصب و زمان گرم‌شدن را افزایش دهد.

اجزای اصلی مخزن تقطیر و تجهیزات مرتبط

ساختار دقیق مخزن تقطیر به نوع سامانه بستگی دارد. اجزای زیر از مواردی هستند که ممکن است در طراحی بررسی شوند؛ اما وجود همه آن‌ها در هر مدل الزامی نیست.

بدنه اصلی مخزن

بدنه، فضای اصلی نگهداری ماده را تشکیل می‌دهد. هندسه، قطر، ارتفاع، شکل کف، محل اتصال‌ها و نحوه قرارگیری مخزن باید با ظرفیت مورد نیاز، شرایط بهره‌برداری و فضای نصب هماهنگ باشند.

ضخامت ورق نباید صرفاً بر اساس یک عدد رایج یا تجربه مربوط به مخزنی دیگر انتخاب شود. شرایط مکانیکی، ابعاد، نوع ساختار، بارهای واردشده و الزامات طراحی در تعیین ضخامت مناسب نقش دارند.

کف و بخش تخلیه

شکل کف بر تخلیه ماده، باقی‌ماندن رسوبات و سهولت نظافت اثر می‌گذارد. در فرایندهایی که ماده اولیه جامد، گیاهی یا دارای ذرات است، نحوه خروج باقی‌مانده‌ها باید از ابتدا بررسی شود.

محل و اندازه خروجی نیز باید با روش تخلیه، نوع سیال و تجهیزات پایین‌دست هماهنگ باشد. انتخاب اتصال صرفاً بر اساس قطر لوله کافی نیست؛ زیرا افت فشار، احتمال گرفتگی و قابلیت دسترسی برای تمیزکاری نیز اهمیت دارند.

درب، منهول و دریچه‌های دسترسی

نوع درب و دریچه باید با روش بارگیری، بازرسی و نظافت هماهنگ باشد. ابعاد دریچه، محل قرارگیری و نحوه آب‌بندی از جمله مواردی هستند که می‌توانند بر سهولت بهره‌برداری اثر بگذارند.

در مخازنی که احتمال ایجاد فشار یا خلأ وجود دارد، طراحی درب و اتصالات باید شرایط واقعی کار را در نظر بگیرد. نباید فرض کرد که یک درب معمولی برای هر نوع شرایط فشاری مناسب است.

مسیر خروج بخار

مسیر خروج بخار باید متناسب با شرایط فرایند طراحی شود. قطر و آرایش مسیر، نوع اتصال، شرایط حرارتی و احتمال تجمع مایع در مسیر از موضوعات قابل بررسی هستند.

طراحی نامناسب این بخش می‌تواند عملکرد کل سامانه را مختل کند. بنابراین، مسیر بخار باید به‌عنوان بخشی از طراحی فرایند در نظر گرفته شود، نه صرفاً یک لوله متصل به بدنه.

کندانسور و سامانه خنک‌کاری

کندانسور وظیفه انتقال حرارت از بخار و تبدیل آن به مایع را بر عهده دارد. انتخاب آن به نوع بخار، نرخ تولید، دمای ورودی، شرایط خنک‌کاری و مشخصات محصول وابسته است.

ظرفیت اسمی مخزن به‌تنهایی برای تعیین اندازه کندانسور کافی نیست. نرخ تولید بخار و بار حرارتی باید بررسی شوند تا تجهیزات اصلی و جانبی با یکدیگر هماهنگ باشند. در صورت نیاز، می‌توان مشخصات کندانسور استیل و نقش آن در فرایند میعان را نیز مطالعه کرد.

تجهیزات اندازه‌گیری و کنترل

بسته به کاربرد، ممکن است اندازه‌گیری دما، فشار، سطح یا سایر متغیرهای فرایندی مورد نیاز باشد. محل نصب ابزارها باید امکان قرائت، نگهداری و عملکرد مناسب آن‌ها را فراهم کند.

نوع و تعداد ابزار دقیق نباید بدون شناخت فرایند تعیین شود. تجهیزات لازم برای یک مخزن ساده با یک سامانه صنعتی حساس به شرایط عملیاتی یکسان نیستند.

مشخصات فنی و گزینه‌های طراحی مخزن استیل تقطیر

برای این محصول، بدون نقشه یا مشخصات تأییدشده نمی‌توان ظرفیت، گرید، ضخامت، فشار کاری یا دمای طراحی معینی اعلام کرد. جدول زیر به‌جای نسبت‌دادن مشخصات فرضی به یک مدل، پارامترهایی را معرفی می‌کند که باید در سفارش بررسی شوند.

انتخاب گرید استیل

انتخاب گرید باید بر اساس شرایط تماس با ماده، دما، محیط شیمیایی، روش نظافت و الزامات کاربرد انجام شود. برای مثال، ممکن است در یک پروژه گریدی از خانواده 304 و در پروژه‌ای دیگر متریال متفاوتی لازم باشد؛ اما بدون مشخصات ماده و شرایط کاری، تعیین قطعی گرید قابل دفاع نیست.

در انتخاب متریال، فقط مقاومت عمومی در برابر خوردگی مطرح نیست. کیفیت سطح مورد نیاز، قابلیت ساخت، وضعیت جوش‌ها، شرایط تماس با محصول و روش تمیزکاری نیز باید بررسی شوند. برای آشنایی با تفاوت گریدها می‌توانید به راهنمای گریدهای استیل مراجعه کنید.

تک‌جداره، دوجداره یا سه‌جداره؟

در ساختار تک‌جداره، انتقال حرارت و شرایط گرم‌کردن به روش تأمین حرارت و آرایش تجهیز وابسته است. این ساختار در صورت تناسب با فرایند می‌تواند ساده‌تر باشد، اما برای همه کاربردهای حرارتی انتخاب مناسبی نیست.

ساختار دوجداره ممکن است امکان عبور سیال گرم یا سرد در فضای بین جداره‌ها را فراهم کند. در این حالت، نوع سیال واسطه، فشار آن، مسیر گردش، بار حرارتی و الزامات مکانیکی باید مشخص شوند. وجود جداره دوم به‌تنهایی تضمین‌کننده گرمایش یکنواخت یا عملکرد بهتر نیست.

ساختار سه‌جداره نیز فقط در صورت توجیه فرایندی و حرارتی باید انتخاب شود. افزایش تعداد جداره‌ها می‌تواند پیچیدگی ساخت، وزن، هزینه و نیازهای نگهداری را تغییر دهد. برای مقایسه این گزینه‌ها می‌توانید صفحات مخزن استیل دوجداره و مخزن استیل سه‌جداره را بررسی کنید.

توجه به فشار و دمای طراحی

مخزن تقطیر ممکن است در شرایط نزدیک به فشار محیط کار کند یا در برخی فرایندها به طراحی ویژه برای فشار یا خلأ نیاز داشته باشد. این موضوع باید پیش از ساخت روشن شود.

فشار و دمای مجاز را نمی‌توان فقط از روی جنس استیل یا ضخامت ورق تعیین کرد. هندسه، اتصالات، کیفیت ساخت، بارهای واردشده، شرایط بهره‌برداری و الزامات طراحی در ارزیابی این مشخصات مؤثر هستند. اگر فرایند به کار در فشار یا خلأ نیاز دارد، طراحی باید متناسب با همان شرایط بررسی شود.

راهنمای انتخاب مخزن استیل تقطیر

انتخاب صحیح از تعریف فرایند آغاز می‌شود، نه از انتخاب یک ظرفیت یا مدل آماده. هرچه اطلاعات اولیه دقیق‌تر باشد، بررسی فنی، برآورد هزینه و مقایسه پیشنهادها آسان‌تر خواهد شد.

۱. نوع ماده اولیه و محصول نهایی را مشخص کنید

باید مشخص شود چه ماده‌ای وارد مخزن می‌شود، محصول مورد انتظار چیست و چه موادی در طول فرایند با سطوح داخلی تماس دارند. ویژگی‌های شیمیایی، وجود ذرات، ویسکوزیته و حساسیت حرارتی ماده می‌توانند بر انتخاب متریال، شکل کف و روش تخلیه اثر بگذارند.

۲. ظرفیت را بر اساس نیاز عملیاتی تعیین کنید

حجم اسمی مخزن با حجم قابل استفاده آن یکسان نیست. برای تعیین ظرفیت باید حجم هر بچ، مقدار ماده اولیه، فضای مورد نیاز برای تشکیل بخار و نحوه بارگیری بررسی شوند.

اگر فرایند به‌صورت بچ انجام می‌شود، زمان بارگیری، گرم‌شدن، تقطیر، تخلیه و نظافت نیز در انتخاب ظرفیت مؤثر است. در خطوط پیوسته، دبی ورودی و خروجی و هماهنگی با تجهیزات دیگر اهمیت بیشتری پیدا می‌کنند.

۳. روش تأمین حرارت را تعیین کنید

گرمایش مستقیم، استفاده از سیال واسطه یا سایر روش‌های انتقال حرارت، الزامات متفاوتی دارند. روش مناسب به نوع ماده، حساسیت آن به حرارت، نیاز فرایند و امکانات موجود در محل نصب بستگی دارد.

در صورت استفاده از ژاکت حرارتی، باید مشخص شود چه سیالی در آن گردش می‌کند و شرایط کاری آن چیست. همچنین لازم است اثر روش گرمایش بر کف مخزن، توزیع حرارت، کنترل دما و نگهداری بررسی شود.

۴. کندانسور را متناسب با نرخ بخار انتخاب کنید

ظرفیت و نوع کندانسور باید با شرایط واقعی تولید بخار هماهنگ باشد. اطلاعاتی مانند بار حرارتی، دمای بخار، نوع سیال خنک‌کننده و شرایط تأمین آب یا سامانه خنک‌کاری برای انتخاب اهمیت دارند.

اگر کندانسور جزو دامنه تأمین است، در استعلام مشخص کنید که فقط مخزن مورد نیاز است یا طراحی و تأمین تجهیزات مرتبط نیز باید بررسی شود.

۵. نصب، دسترسی و تخلیه را در نظر بگیرید

فضای موجود برای نصب، ارتفاع سقف، مسیر ورود تجهیز، محل اتصالات و دسترسی به دریچه‌ها باید پیش از نهایی‌شدن ابعاد بررسی شوند. توجه‌نکردن به این موارد ممکن است نصب، تعمیر یا نظافت را دشوار کند.

همچنین باید مشخص شود که ماده نهایی چگونه از مخزن خارج می‌شود، آیا باقی‌مانده جامد وجود دارد و چه تمهیداتی برای جلوگیری از تجمع ماده در نقاط غیرقابل دسترس لازم است.

۶. نیازهای شست‌وشو و بهداشت را مشخص کنید

اگر مخزن با مواد غذایی، گیاهان دارویی یا محصولاتی با حساسیت به آلودگی متقاطع تماس دارد، طراحی سطوح داخلی، اتصالات، واشرها و نقاط تخلیه باید با روش نظافت هماهنگ باشد.

انتخاب استیل به‌تنهایی تضمین نمی‌کند که تجهیز از نظر بهداشتی برای هر کاربرد مناسب است. گرید، کیفیت سطح، جزئیات ساخت، قابلیت تخلیه و روش شست‌وشو باید به‌صورت یکپارچه بررسی شوند.

مزایا و محدودیت‌های مخزن تقطیر استیل

استیل در بسیاری از کاربردهای صنعتی به دلیل قابلیت ساخت، امکان نظافت و انتخاب گریدهای مختلف مورد استفاده قرار می‌گیرد. بااین‌حال، نتیجه نهایی به تناسب متریال با فرایند و کیفیت طراحی و ساخت وابسته است.

مزایای قابل بررسی

• امکان طراحی مخزن با ابعاد و اتصالات متناسب با خط تولید.
• قابلیت انتخاب گرید استیل متناسب با شرایط تماس با ماده.
• امکان طراحی دریچه‌ها و مسیرهای تخلیه برای دسترسی بهتر.
• قابلیت بررسی ساختارهای مختلف جداره متناسب با نیاز حرارتی.
• امکان هماهنگ‌کردن مخزن با کندانسور و سایر تجهیزات فرایندی.
• امکان تعریف نیازهای نظافت و نگهداری از مرحله طراحی.

محدودیت‌ها و ملاحظات

هزینه ساخت مخزن استیل ممکن است در مقایسه با برخی گزینه‌های دیگر بیشتر باشد و در کاربردهای خورنده نیز انتخاب گرید نامناسب می‌تواند مشکلاتی ایجاد کند. علاوه بر این، ساختار چندجداره، اتصالات اختصاصی و الزامات طراحی ویژه ممکن است پیچیدگی و هزینه پروژه را افزایش دهند.

اگر فرایند نیازمند کنترل دقیق شرایط حرارتی، جداسازی چندمرحله‌ای یا تجهیزات کنترلی پیشرفته باشد، مخزن به‌تنهایی پاسخ‌گوی نیاز پروژه نخواهد بود. در این حالت، باید کل سامانه و ارتباط میان اجزای آن بررسی شود.

سفارش ساخت مخزن استیل تقطیر

سفارش ساخت زمانی اهمیت بیشتری پیدا می‌کند که ظرفیت مورد نیاز، فضای نصب، شرایط حرارتی، نوع ماده یا اتصالات مورد انتظار با یک مدل عمومی هماهنگ نباشد. در چنین شرایطی، مشخصات مخزن باید بر مبنای اطلاعات واقعی پروژه تعیین شوند.

برای شروع بررسی می‌توانید از مسیر سفارش ساخت تجهیزات استیل متناسب با نیاز پروژه استفاده کنید. در درخواست اولیه بهتر است هدف فرایند و اطلاعات موجود را روشن کنید تا دامنه طراحی و موارد نیازمند بررسی مشخص شوند.

چه اطلاعاتی برای شروع سفارش لازم است؟

• نوع ماده اولیه و محصول نهایی.
• ظرفیت مورد نیاز در هر بچ یا میزان تولید مورد انتظار.
• شرایط دما و فشار فرایند، در صورت مشخص‌بودن.
• روش تأمین حرارت و نوع سامانه خنک‌کاری.
• نیاز به جداره حرارتی، عایق یا همزن.
• نوع و محل اتصالات، دریچه‌ها و خروجی‌ها.
• محدودیت ابعاد و فضای نصب.
• گرید استیل مورد نظر، در صورت مشخص‌بودن.
• نیاز به کندانسور، مخزن دریافت محصول یا ابزار دقیق.
• نقشه، تصویر، مشخصات فرایندی یا نمونه مشابه، در صورت وجود.

لازم نیست تمام جزئیات از ابتدا مشخص باشند. اگر هنوز درباره گرید، نوع جداره یا آرایش تجهیزات تصمیم نگرفته‌اید، بهتر است اطلاعات ماده و هدف فرایند را ارائه کنید تا موارد نیازمند بررسی فنی از مشخصات قطعی تفکیک شوند.

نقش نقشه در ساخت

نقشه باید ابعاد اصلی، محل اتصالات، شکل کف، جزئیات جداره و سایر ویژگی‌های مورد نیاز برای ساخت را روشن کند. در پروژه‌هایی که شرایط حرارتی یا مکانیکی ویژه دارند، جزئیات طراحی باید به‌اندازه کافی مشخص باشند تا ساخت بر اساس فرض‌های نامعلوم انجام نشود.

برای آشنایی با ساختارهای مختلف مخازن می‌توانید دسته‌بندی مخازن استیل و گزینه‌های طراحی را بررسی کنید. انتخاب نهایی باید با وظیفه مخزن تقطیر و شرایط واقعی پروژه مطابقت داشته باشد.

قیمت مخزن استیل تقطیر به چه عواملی بستگی دارد؟

قیمت این محصول بدون مشخص‌شدن ظرفیت، متریال، ساختار و دامنه تأمین قابل تعیین دقیق نیست. دو مخزن با حجم مشابه ممکن است به دلیل تفاوت در شرایط حرارتی، نوع اتصالات، الزامات ساخت یا تجهیزات جانبی هزینه‌های متفاوتی داشته باشند.

جنس و گرید استیل

گرید انتخابی و مقدار متریال مصرفی از عوامل مؤثر بر هزینه هستند. انتخاب گرید باید بر اساس سازگاری با ماده و شرایط بهره‌برداری انجام شود؛ نه صرفاً بر اساس قیمت اولیه ورق.

ظرفیت، ابعاد و ضخامت

افزایش ابعاد می‌تواند مقدار مواد اولیه، زمان ساخت و نیازهای حمل را تغییر دهد. ضخامت نیز باید با توجه به طراحی و شرایط کاری تعیین شود. بنابراین، نمی‌توان برای همه مخازن تقطیر یک ضخامت یا قیمت ثابت در نظر گرفت.

نوع جداره و تجهیزات حرارتی

ساختار تک‌جداره، دوجداره یا سه‌جداره از نظر میزان متریال، پیچیدگی ساخت و نیازهای اجرایی یکسان نیستند. وجود ژاکت، عایق یا تجهیزات انتقال حرارت نیز باید در دامنه استعلام مشخص شود.

اتصالات، ابزار دقیق و تجهیزات جانبی

تعداد و نوع دریچه‌ها، اتصالات، شیرها، مسیر بخار، کندانسور و تجهیزات کنترل می‌توانند بر هزینه نهایی اثر بگذارند. برای مقایسه صحیح پیشنهادها، باید مشخص شود هر پیشنهاد دقیقاً شامل چه تجهیزاتی است.

الزامات طراحی، ساخت و بازرسی

شرایط ویژه طراحی، نیاز به مدارک فنی، الزامات جوشکاری و بازرسی یا آزمون‌های خاص می‌توانند دامنه کار را تغییر دهند. این موارد باید متناسب با کاربرد و شرایط واقعی پروژه تعریف شوند؛ نه اینکه بدون نیاز به تمام سفارش‌ها اضافه شوند.

برای دریافت برآورد قابل مقایسه، بهتر است مشخصات مورد انتظار، دامنه تأمین، تجهیزات جانبی و شرایط تحویل مورد نظر در درخواست اولیه روشن شوند.

نکات نگهداری و بهره‌برداری از مخزن تقطیر

نگهداری مناسب باید با دستورالعمل طراحی و شرایط واقعی فرایند هماهنگ باشد. پیش از شروع بهره‌برداری، وضعیت اتصالات، مسیر خروج بخار، سامانه خنک‌کاری و تجهیزات اندازه‌گیری باید مطابق روش اجرایی تعیین‌شده بررسی شود.

نظافت و جلوگیری از باقی‌ماندن مواد

پس از پایان چرخه، روش تخلیه و نظافت باید با نوع ماده اولیه و محصول نهایی هماهنگ باشد. باقی‌ماندن مواد در نقاط کم‌دسترس می‌تواند بر کیفیت چرخه بعدی و سهولت نگهداری اثر بگذارد.

نوع شوینده، دمای شست‌وشو و روش تمیزکاری باید با گرید استیل، واشرها و سایر اجزای در تماس سازگار باشند. استفاده از مواد نامناسب یا روش‌های خشن می‌تواند به سطح یا قطعات جانبی آسیب بزند.

بازرسی اتصالات و آب‌بندی

اتصالات و واشرها باید متناسب با دما، نوع ماده و شرایط عملیاتی انتخاب و بازرسی شوند. در صورت مشاهده نشتی، تغییر شکل یا خرابی قطعات، ادامه کار باید طبق دستورالعمل ایمن مجموعه بهره‌بردار ارزیابی شود.

کنترل شرایط حرارتی

روش گرمایش و شرایط کار باید در محدوده طراحی تأییدشده باقی بمانند. تغییر منبع حرارت، افزایش ظرفیت عملیاتی یا تغییر نوع ماده بدون بررسی فنی می‌تواند رفتار تجهیز را تغییر دهد.

ایمنی فشار و بخار

مسیر خروج بخار نباید بدون بررسی طراحی مسدود شود. اگر سامانه برای فشار یا خلأ طراحی نشده است، نباید آن را در چنین شرایطی به کار گرفت. الزامات حفاظتی، تهویه، کنترل دما و فشار باید متناسب با خطرات فرایند تعیین شوند.

این توصیه‌ها جایگزین نقشه تأییدشده، دستورالعمل سازنده یا ارزیابی ایمنی فرایند نیستند. بهره‌برداری باید بر اساس مشخصات واقعی تجهیز و شرایط مجاز آن انجام شود.

مقایسه مخزن تقطیر با مخزن دوجداره و مخزن تحت فشار

این سه عنوان الزاماً سه محصول کاملاً جدا از یکدیگر نیستند. «تقطیر» کاربرد فرایندی را توصیف می‌کند؛ «دوجداره» به ساختار مخزن اشاره دارد؛ و «تحت فشار» به شرایط طراحی و بهره‌برداری مربوط می‌شود. بنابراین، یک مخزن تقطیر ممکن است در صورت توجیه فنی دوجداره باشد یا به طراحی ویژه برای شرایط فشاری نیاز پیدا کند.

اگر پروژه به کار در فشار مشخص نیاز دارد، بررسی مخزن استیل تحت فشار می‌تواند برای شناخت تفاوت الزامات طراحی مفید باشد. انتخاب این ساختار نباید صرفاً بر اساس نام محصول انجام شود.

سؤالات متداول درباره مخزن استیل تقطیر

۱. مخزن استیل تقطیر چه تفاوتی با دستگاه تقطیر دارد؟

مخزن تقطیر بخشی از سامانه است که برای نگهداری یا فرآوری ماده اولیه استفاده می‌شود. دستگاه کامل تقطیر ممکن است علاوه بر مخزن، مسیر بخار، کندانسور، تجهیزات دریافت محصول، منبع حرارت و ابزارهای کنترل را نیز شامل شود. دامنه دقیق سفارش باید مشخص شود.

۲. آیا مخزن تقطیر باید حتماً دوجداره باشد؟

خیر. نوع جداره به روش گرمایش، حساسیت ماده، نیاز فرایند و طراحی تجهیز بستگی دارد. دوجداره‌بودن زمانی انتخاب می‌شود که ساختار انتقال حرارت آن برای کاربرد مورد نظر توجیه داشته باشد.

۳. برای ساخت مخزن تقطیر از چه گرید استیلی استفاده می‌شود؟

گرید مناسب باید با توجه به ماده اولیه، ترکیب شیمیایی، دما، شرایط تماس و الزامات نظافت انتخاب شود. بدون شناخت این اطلاعات، تعیین یک گرید قطعی برای تمام کاربردها صحیح نیست.

۴. ظرفیت مناسب مخزن تقطیر چگونه تعیین می‌شود؟

حجم هر بچ یا میزان تولید، فضای خالی عملیاتی، شرایط تشکیل بخار، زمان چرخه و ظرفیت تجهیزات پایین‌دست از عوامل مهم هستند. ظرفیت اسمی به‌تنهایی برای تعیین حجم مناسب کافی نیست.

۵. آیا می‌توان مخزن تقطیر را همراه با کندانسور سفارش داد؟

این موضوع به دامنه خدمات و مشخصات پروژه بستگی دارد. در درخواست اولیه باید مشخص شود که کندانسور و سایر تجهیزات جانبی نیز جزو نیاز سفارش هستند تا امکان تأمین و طراحی آن‌ها بررسی شود.

۶. آیا هر مخزن تقطیر برای کار تحت فشار مناسب است؟

خیر. قابلیت کار در فشار یا خلأ باید بر اساس طراحی مهندسی، جنس، ضخامت، هندسه، اتصالات و الزامات مربوط ارزیابی شود. استفاده از مخزن در شرایطی خارج از محدوده طراحی مجاز نیست.

۷. قیمت مخزن استیل تقطیر چگونه محاسبه می‌شود؟

ظرفیت، ابعاد، گرید استیل، ضخامت مورد نیاز، نوع جداره، اتصالات، تجهیزات جانبی و الزامات طراحی از عوامل مؤثر بر هزینه هستند. قیمت دقیق پس از مشخص‌شدن دامنه و مشخصات واقعی سفارش قابل بررسی است.

۸. برای استعلام قیمت چه اطلاعاتی باید ارسال شود؟

نوع ماده، ظرفیت، شرایط دما و فشار، روش گرمایش، نیاز به کندانسور، فضای نصب و نقشه موجود از اطلاعات مفید برای بررسی اولیه هستند. اگر برخی موارد مشخص نیستند، می‌توان درخواست را با اطلاعات موجود آغاز کرد.

۹. آیا امکان ساخت مخزن با ابعاد اختصاصی وجود دارد؟

امکان طراحی و ساخت سفارشی باید بر اساس نیاز پروژه و توان اجرایی مجموعه بررسی شود. ابعاد، اتصالات، فضای نصب، نوع ماده و تجهیزات جانبی باید در شرح درخواست مشخص شوند.

۱۰. چگونه از تناسب مخزن با فرایند خود مطمئن شویم؟

ابتدا شرایط فرایند، ماده اولیه، ظرفیت، روش انتقال حرارت و تجهیزات مورد نیاز را مشخص کنید. سپس طراحی و مشخصات فنی را با این نیازها تطبیق دهید و شرایط بهره‌برداری و الزامات ایمنی را پیش از ساخت بررسی کنید.
