مخزن استیل مخروطی چیست و چه ویژگی‌ای دارد؟

مخزن استیل مخروطی مخزنی است که در آن یک بخش مخروطی، مسیر حرکت ماده یا شکل کلی تجهیز را تعیین می‌کند. در برخی طراحی‌ها، بدنه از بالا به پایین باریک‌تر می‌شود؛ در برخی دیگر، بدنه استوانه‌ای است و فقط قسمت پایینی برای هدایت مواد به سمت خروجی، شکل مخروطی دارد.

تفاوت این دو طراحی در سفارش ساخت اهمیت دارد. مخزن استوانه‌ای با کف مخروطی می‌تواند حجم ذخیره قابل توجهی در بخش استوانه‌ای فراهم کند و هم‌زمان ماده را به سمت خروجی پایینی هدایت کند. در مقابل، مخزن با بدنه مخروطی در ارتفاع و حجم مفید، رفتار متفاوتی دارد و باید با توجه به کاربرد، ظرفیت و شرایط استقرار بررسی شود.

استفاده از استیل نیز باید متناسب با محیط کاری انتخاب شود. گرید فلز، کیفیت سطح، روش جوشکاری و جزئیات ساخت بر عملکرد مخزن اثر دارند؛ بنابراین عنوان «استیل» به‌تنهایی مشخصات فنی کامل محصول را تعیین نمی‌کند.

مزایای بالقوه هندسه مخروطی

• هدایت مواد به سمت خروجی در صورت طراحی مناسب کف و مسیر تخلیه
• امکان جمع‌آوری رسوبات یا مواد ته‌نشین‌شده در بخش پایین مخزن
• کاهش برخی نواحی تجمع مواد در مقایسه با کف نامتناسب با کاربرد
• امکان هماهنگی با فرایندهای تخلیه ثقلی یا انتقال کنترل‌شده
• قابلیت طراحی متناسب با نیازهای خاص خطوط تولید

این مزایا قطعی و یکسان برای تمام مواد نیستند. مواد چسبنده، غلیظ یا دارای ذرات ممکن است به طراحی خروجی، زاویه بیشتر، تجهیزات تخلیه یا راهکارهای کمکی نیاز داشته باشند.

انواع مخزن استیل از نظر هندسه مخروطی

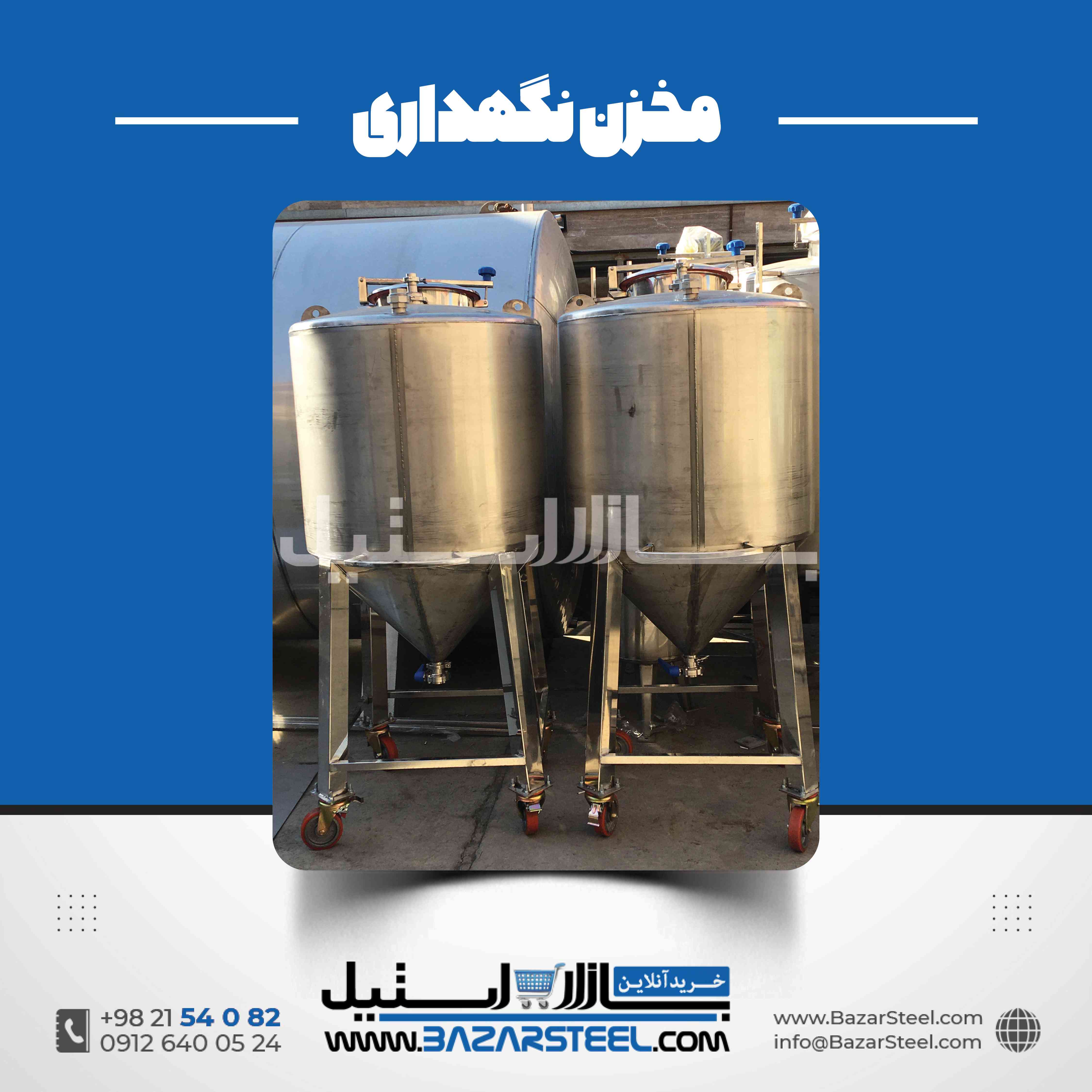

۱. مخزن استوانه‌ای با کف مخروطی

در این مدل، بخش اصلی مخزن استوانه‌ای است و کف به شکل مخروطی ساخته می‌شود. خروجی معمولاً در پایین‌ترین بخش قرار می‌گیرد تا ماده به کمک نیروی گرانش به سمت آن هدایت شود. این ساختار برای کاربردهایی قابل بررسی است که تخلیه از بخش پایینی یا جمع‌آوری مواد ته‌نشین‌شده اهمیت دارد.

در طراحی این مدل باید اتصال قسمت استوانه‌ای به مخروط، زاویه کف، محل خروجی، تکیه‌گاه‌ها و ارتفاع کلی تجهیز بررسی شوند. اگر ارتفاع نصب محدود باشد، افزایش ارتفاع مخروط می‌تواند به جانمایی و دسترسی سرویس فشار وارد کند.

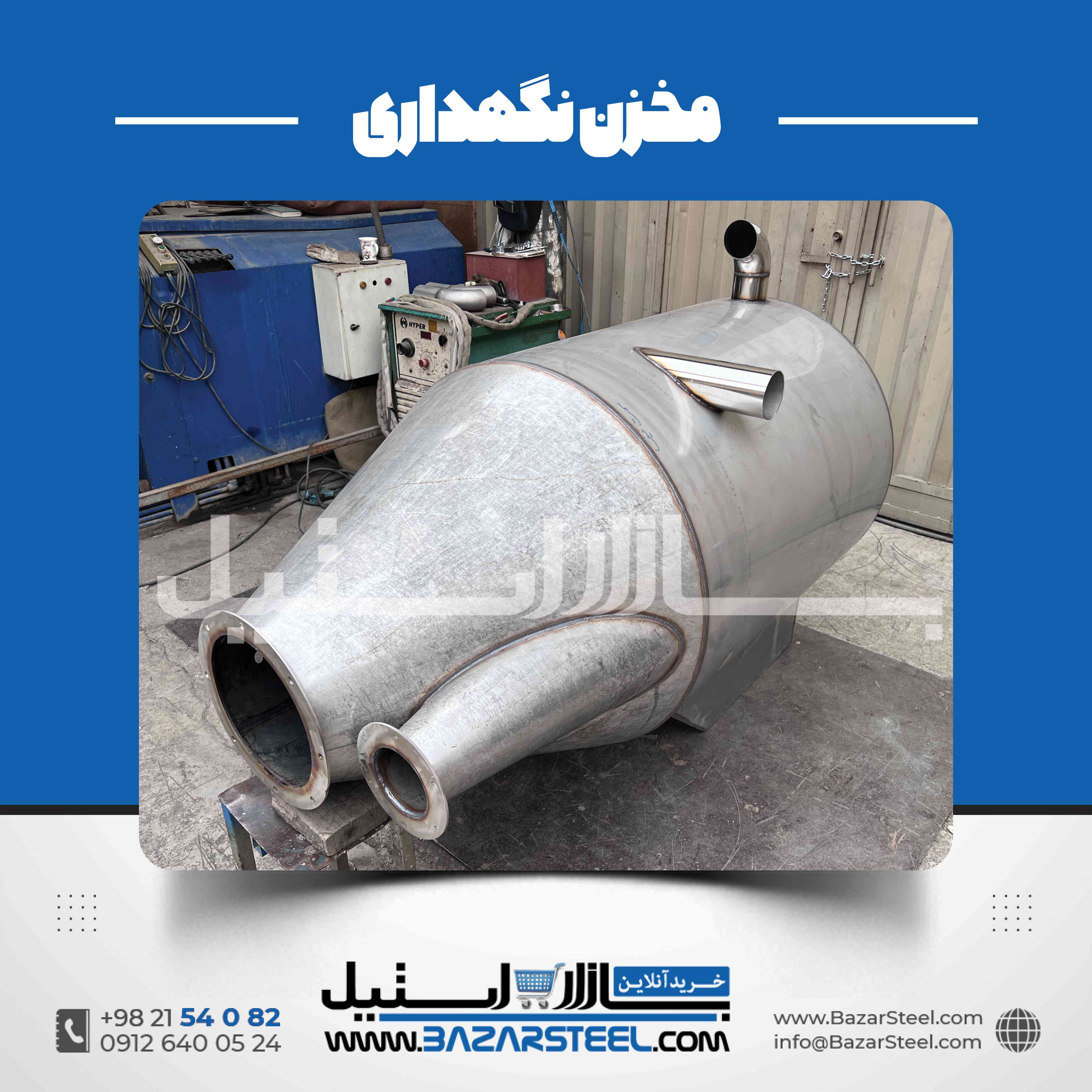

۲. مخزن با بدنه مخروطی

در این ساختار، دیواره اصلی به‌صورت مخروطی یا مخروط ناقص طراحی می‌شود. قطر بالا و پایین با یکدیگر تفاوت دارند و همین موضوع بر حجم مفید، مرکز جرم، نحوه استقرار و روش تخلیه اثر می‌گذارد. این مدل باید بر اساس نیاز فرایند و هندسه محل نصب طراحی شود.

اگر هدف صرفاً تخلیه آسان مواد از یک مخزن ذخیره باشد، باید بررسی شود که آیا بدنه مخروطی واقعاً ضروری است یا یک بدنه استوانه‌ای با کف مخروطی می‌تواند همان نیاز را با پیچیدگی کمتر برطرف کند.

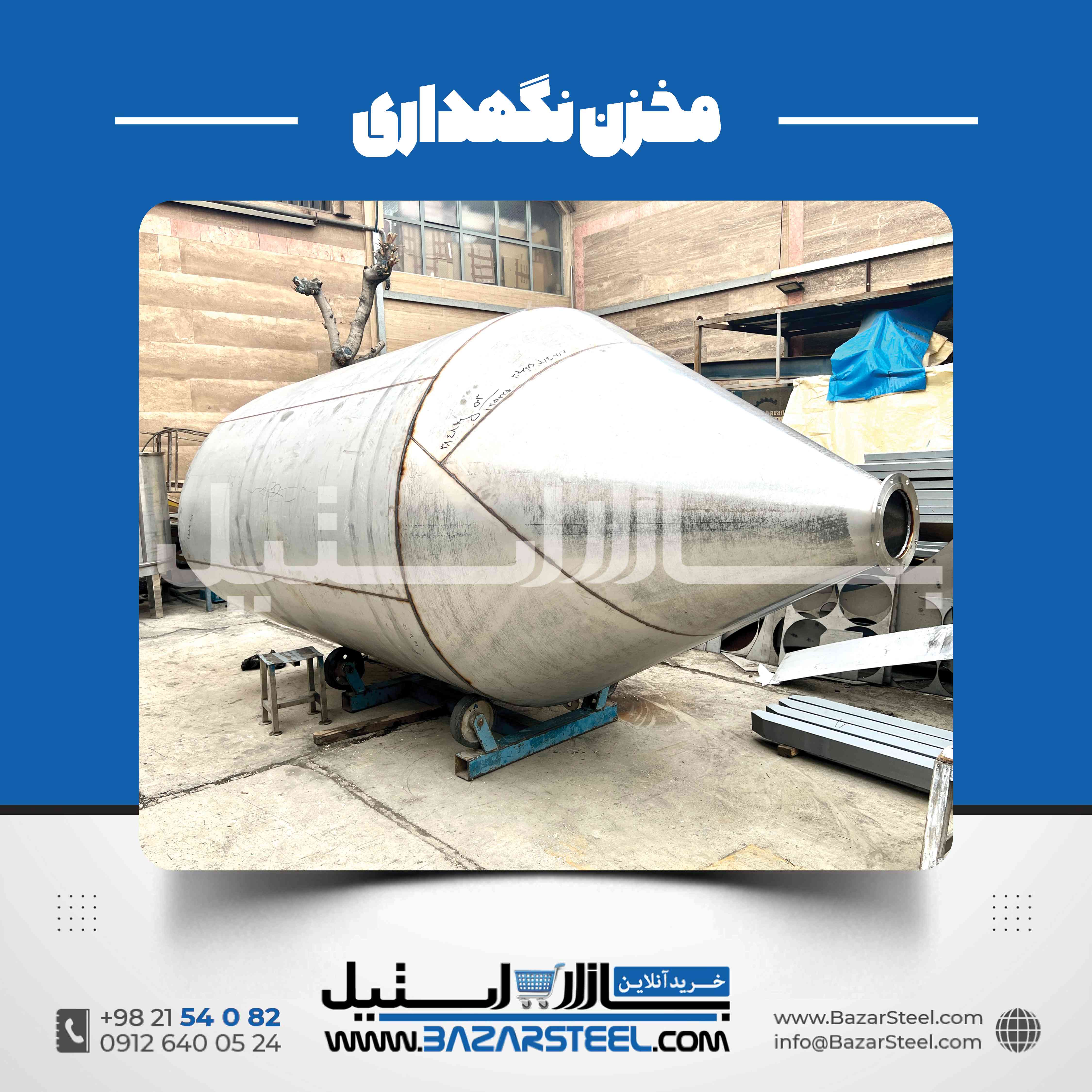

۳. مخزن با بخش مخروطی در بالا و پایین

در برخی طراحی‌ها، بخش بالایی و پایینی مخزن فرم مخروطی دارند. بخش بالایی ممکن است برای هدایت مواد ورودی یا تطبیق با تجهیزات فرایندی انتخاب شود و بخش پایینی می‌تواند برای تخلیه یا جمع‌آوری مواد کاربرد داشته باشد. ضرورت هر بخش باید با توجه به عملکرد مخزن تعیین شود.

۴. مخزن مخروطی با جداره یا عایق

بر اساس شرایط فرایند، می‌توان عایق‌کاری یا ساختار جداره حرارتی را بررسی کرد. این انتخاب به دمای ماده، زمان نگهداری، نیاز به گرمایش یا سرمایش و محدودیت‌های نصب بستگی دارد. عایق‌کاری با جداره حرارتی فعال یکسان نیست و هرکدام باید بر اساس هدف پروژه انتخاب شوند.

برای آشنایی با خانواده‌های مختلف مخازن و مقایسه ساختارهای رایج می‌توانید از راهنمای انواع مخزن استیل استفاده کنید.

کاربردهای مخزن استیل مخروطی در صنایع مختلف

صنایع غذایی و نوشیدنی

در خطوط غذایی و نوشیدنی، مخزن مخروطی ممکن است برای ذخیره موقت، هدایت محصول به خروجی یا جمع‌آوری مواد ته‌نشین‌شده استفاده شود. در این کاربردها، جنس سطوح در تماس با محصول، کیفیت جوش، قابلیت شست‌وشو و سازگاری اتصالات با فرایند باید مشخص شوند.

برای محصولاتی که نیاز به شرایط بهداشتی ویژه دارند، هندسه مخروطی به‌تنهایی کافی نیست. طراحی داخلی، محل اتصال خروجی، دسترسی برای نظافت و سازگاری مواد شوینده با استیل نیز باید بررسی شوند.

صنایع لبنی

در برخی کاربردهای لبنی، بخش مخروطی می‌تواند به هدایت مایع به سمت خروجی کمک کند. بااین‌حال، نوع محصول، حساسیت فرایند، دمای نگهداری و روش شست‌وشو باید پیش از تعیین ساختار مخزن روشن شوند. اگر هدف اصلی نگهداری شیر یا محصولات لبنی است، الزامات بهداشتی و کنترل شرایط نگهداری باید در اولویت باشند.

صنایع شیمیایی

در کاربردهای شیمیایی، انتخاب گرید استیل به ترکیب ماده، غلظت، دما و شرایط تماس وابسته است. نمی‌توان همه اسیدها، بازها یا محلول‌های شیمیایی را برای یک گرید مشخص مناسب دانست. در این حوزه، بررسی سازگاری شیمیایی پیش از سفارش اهمیت ویژه دارد.

فرایندهای دارای رسوب یا ذرات معلق

اگر ماده دارای ذرات معلق یا رسوب باشد، کف مخروطی ممکن است به جمع‌شدن مواد در بخش پایین کمک کند. عملکرد واقعی به اندازه و چگالی ذرات، سرعت ته‌نشینی، ویسکوزیته سیال، زاویه مخروط و شکل خروجی وابسته است. برای کاربردهای حساس، طراحی باید بر اساس خواص ماده و شرایط فرایند بررسی شود.

ذخیره مواد و انتقال به خط بعدی

مخزن مخروطی می‌تواند به‌عنوان مخزن واسط میان دو مرحله تولید استفاده شود. در این حالت، ظرفیت مفید، نرخ پرشدن، دبی تخلیه و هماهنگی با تجهیزات پایین‌دست اهمیت دارند. اگر سرعت تخلیه از نیاز خط کمتر باشد، حتی یک مخزن با حجم مناسب نیز ممکن است به گلوگاه فرایند تبدیل شود.

مقایسه با مخزن ذخیره معمولی

برای ذخیره ساده مایعاتی که به تخلیه خاص یا جمع‌آوری رسوبات نیاز ندارند، مخزن استوانه‌ای با کف متناسب با کاربرد ممکن است انتخاب اقتصادی‌تری باشد. مخزن مخروطی زمانی ارزش بررسی بیشتری دارد که هندسه آن مزیت عملیاتی مشخصی ایجاد کند.

نقش زاویه مخروط در تخلیه مواد

زاویه مخروط یکی از پارامترهای مهم طراحی است، اما مقدار مناسب آن برای تمام مواد یکسان نیست. زاویه باید با توجه به خواص ماده، قطر خروجی، اصطکاک سطح، احتمال چسبندگی، وجود ذرات و شیوه تخلیه تعیین شود.

چرا زاویه بیشتر همیشه بهترین انتخاب نیست؟

افزایش زاویه مخروط ممکن است به حرکت برخی مواد به سمت خروجی کمک کند، اما می‌تواند ارتفاع مخزن، مقدار ورق مصرفی، شکل تکیه‌گاه و پیچیدگی ساخت را تغییر دهد. انتخاب زاویه بدون توجه به فضای نصب و رفتار ماده می‌تواند هزینه یا محدودیت‌های اجرایی ایجاد کند.

تأثیر خواص ماده

• مایعات کم‌ویسکوز: معمولاً رفتار تخلیه متفاوتی نسبت به مواد غلیظ دارند.
• مواد غلیظ یا چسبنده: ممکن است به بررسی دقیق‌تر زاویه، سطح و قطر خروجی نیاز داشته باشند.
• مواد دارای ذرات: اندازه، چگالی و احتمال تجمع ذرات در طراحی اهمیت دارد.
• مواد حساس به آلودگی: شکل خروجی، قابلیت تخلیه و امکان نظافت باید هم‌زمان بررسی شوند.

محل خروجی و قطر دهانه

قرارگیری خروجی در پایین‌ترین بخش هندسه مخروطی می‌تواند به تخلیه ثقلی کمک کند؛ اما قطر خروجی باید با دبی موردنیاز، ویسکوزیته و ویژگی‌های ماده هماهنگ باشد. خروجی کوچک ممکن است سرعت تخلیه را محدود کند یا در کاربردهای دارای ذرات موجب گرفتگی شود. خروجی بزرگ‌تر نیز باید با شیر، لوله‌کشی و تجهیزات پایین‌دست هماهنگ باشد.

نکته مهم این است که کف مخروطی به‌تنهایی تخلیه صددرصدی را تضمین نمی‌کند. فرم اتصال، محل دقیق خروجی، تراز نصب، کیفیت سطح و رفتار ماده نیز بر مقدار باقی‌مانده اثر دارند. در صورت نیاز به تخلیه بسیار کامل، باید این هدف به‌صورت یک الزام فنی مشخص تعریف شود.

انتخاب گرید استیل برای مخزن مخروطی

انتخاب متریال به نوع ماده ذخیره‌شده، شرایط تماس، دما، مواد شست‌وشو و الزامات پروژه وابسته است. گریدهای 304 و 316 یا 316L از گزینه‌هایی هستند که در بسیاری از کاربردهای صنعتی بررسی می‌شوند، اما هیچ‌کدام را نمی‌توان بدون شناخت محیط کاری برای همه پروژه‌ها مناسب دانست.

استیل 304

استیل 304 در طیف گسترده‌ای از کاربردهای عمومی و غذایی استفاده می‌شود. مناسب بودن آن باید با توجه به ترکیب ماده، شرایط تماس، دما و مواد شوینده ارزیابی شود. عنوان «مخزن استیل 304» به‌تنهایی اطلاعاتی درباره ضخامت، کیفیت سطح، روش ساخت یا انطباق با الزامات خاص ارائه نمی‌دهد.

استیل 316 و 316L

گریدهای 316 و 316L در برخی محیط‌ها به دلیل مقاومت بهتر در برابر انواع مشخصی از خوردگی بررسی می‌شوند. انتخاب آن‌ها باید بر اساس سازگاری شیمیایی و شرایط واقعی بهره‌برداری صورت گیرد. استفاده از این گریدها تضمین‌کننده مقاومت در برابر تمام مواد شیمیایی نیست.

مشخصات متریال را چگونه ثبت کنیم؟

• گرید موردنیاز برای بخش‌های در تماس با محصول
• ضخامت ورق بر اساس طراحی و شرایط کاری
• الزامات پرداخت سطح داخلی و خارجی
• الزامات جوشکاری و پرداخت محل جوش‌ها
• مدارک متریال یا بازرسی موردنیاز پروژه

برای شناخت خانواده‌های مختلف استنلس استیل، صفحه راهنمای گریدهای استیل می‌تواند نقطه شروع مناسبی باشد. گرید نهایی باید با توجه به شرایط واقعی کاربرد تعیین شود.

ضخامت ورق، استحکام و تکیه‌گاه مخزن مخروطی

ضخامت ورق مخزن مخروطی نباید صرفاً بر اساس ظرفیت یا تجربه یک پروژه دیگر تعیین شود. قطر و ارتفاع، شکل مخروط، بارهای واردشده، وزن ماده، شرایط نصب، نوع تکیه‌گاه و وجود فشار یا خلأ احتمالی بر طراحی اثر دارند.

بارهای وارد بر مخزن

در زمان بهره‌برداری، وزن مخزن، وزن محتویات، بار تجهیزات نصب‌شده و نیروهای ناشی از اتصالات باید در نظر گرفته شوند. در مخازن دارای همزن، نیروهای ناشی از تجهیزات محرک و شرایط کار نیز اهمیت دارند. اگر مخزن به فشار یا خلأ نیاز دارد، طراحی آن باید به‌صورت جداگانه و بر اساس الزامات مهندسی مربوط انجام شود.

طراحی پایه و پایه‌های نگهدارنده

قسمت مخروطی می‌تواند بار را به تکیه‌گاه‌ها منتقل کند؛ بنابراین شکل و محل پایه‌ها باید با هندسه مخزن هماهنگ باشند. ارتفاع پایه‌ها، دسترسی به شیر تخلیه، امکان نصب لوله‌کشی و پایداری تجهیز باید هم‌زمان بررسی شوند.

پایداری و مرکز جرم

در مخازن با بدنه مخروطی، تغییر قطر در ارتفاع می‌تواند بر توزیع جرم و پایداری اثر بگذارد. اگر مخزن بلند، باریک یا دارای تجهیزات جانبی سنگین باشد، بررسی پایداری و شرایط نصب اهمیت بیشتری پیدا می‌کند. تصمیم درباره نوع پایه یا سازه نگهدارنده باید بر اساس وزن عملیاتی و شرایط واقعی پروژه انجام شود.

برای بررسی نمونه‌های مرتبط با سازه و تجهیزات استیل می‌توانید از نمونه‌کارهای سازه استیل دیدن کنید. انتخاب سازه نهایی باید متناسب با ابعاد و بارهای همان مخزن باشد.

تجهیزات جانبی و اتصالات مخزن استیل مخروطی

تجهیزات جانبی باید بر اساس کارکرد واقعی مخزن انتخاب شوند. افزودن تجهیزات غیرضروری هزینه و پیچیدگی نگهداری را افزایش می‌دهد؛ در مقابل، حذف یک اتصال یا تجهیز ضروری می‌تواند بهره‌برداری را دشوار کند.

شیر و خروجی تخلیه

نوع شیر، قطر اتصال و نحوه نصب آن باید با ماده، دبی موردنیاز و روش نظافت هماهنگ باشد. در کاربردهای بهداشتی، طراحی اتصال و سازگاری واشرها با محصول و مواد شوینده نیز اهمیت دارد. عنوان «مخزن شیردار» به‌تنهایی نوع شیر یا عملکرد تخلیه را مشخص نمی‌کند.

دریچه بازدید

دریچه بازدید برای بازرسی و دسترسی به بخش‌های داخلی در نظر گرفته می‌شود. محل و اندازه آن باید با ابعاد مخزن، نحوه نظافت و الزامات بهره‌برداری هماهنگ باشد.

ورودی، خروجی و لوله‌کشی

موقعیت ورودی باید به‌گونه‌ای انتخاب شود که با فرایند پرکردن و فضای نصب سازگار باشد. مسیر خروجی نیز باید با شیوه تخلیه، قطر لوله و تجهیزات پایین‌دست هماهنگ شود. اگر مخزن به‌صورت بخشی از یک خط تولید استفاده می‌شود، بهتر است اتصالات آن با نقشه کلی خط تطبیق داده شوند.

همزن، حسگر و تجهیزات کنترلی

در صورت نیاز به اختلاط یا کنترل فرایند، می‌توان نصب همزن، حسگر سطح، حسگر دما یا تجهیزات کنترلی را بررسی کرد. نوع و محل نصب هر تجهیز باید با خواص ماده، هندسه مخزن و الزامات نگهداری سازگار باشد.

عایق و جداره حرارتی

اگر کنترل تبادل حرارت یا انتقال حرارت فعال موردنیاز باشد، عایق‌کاری یا جداره حرارتی باید در مرحله طراحی لحاظ شود. نوع سیال حرارتی، شرایط کاری فضای جداره و نیاز واقعی فرایند باید مشخص شوند. این امکانات نباید بدون بررسی فنی به‌عنوان ویژگی ثابت همه مخازن مخروطی در نظر گرفته شوند.

برای مقایسه ساختارهای ذخیره و جداره‌دار، صفحه مخزن استیل دوجداره قابل بررسی است. همچنین اگر هدف اصلی نگهداری مایع باشد، ساختارهای مخزن ذخیره استیل را نیز مقایسه کنید.

انتخاب ظرفیت و ابعاد مخزن استیل مخروطی

ظرفیت مناسب باید از نیاز واقعی فرایند استخراج شود. ظرفیت اسمی با حجم مفید یکسان نیست و بخش مخروطی نیز در محاسبه حجم کل نقش دارد. برای تعیین ظرفیت، حجم ورودی، زمان نگهداری، نرخ تخلیه و فضای موردنیاز برای بهره‌برداری باید بررسی شوند.

اطلاعات لازم برای تعیین ظرفیت

• حجم ماده در هر نوبت پرکردن
• تعداد دفعات پر و خالی‌شدن مخزن در هر شیفت
• زمان نگهداری ماده در مخزن
• دبی موردنیاز برای تخلیه
• نوع ماده و خواص مؤثر بر جریان
• ارتفاع و عرض قابل استفاده در محل نصب
• فضای لازم برای شیر، لوله‌کشی و تعمیرات

اثر هندسه مخروط بر حجم

در محاسبه حجم، باید بخش استوانه‌ای و بخش مخروطی به‌صورت جداگانه بررسی شوند. حجم هندسی مخروط به مساحت قاعده و ارتفاع آن وابسته است و در مخزن مخروط ناقص، قطر بزرگ و کوچک هر دو در محاسبه نقش دارند. محاسبه حجم هندسی، به‌تنهایی حجم مفید عملیاتی را تعیین نمی‌کند؛ سطح پرشدن مجاز، فضای خالی و محدودیت‌های فرایند نیز باید لحاظ شوند.

محدودیت فضای نصب

پیش از سفارش، ارتفاع سالن، ابعاد درها، مسیر حمل، محل استقرار، دسترسی به خروجی و فضای لازم برای بازدید و نگهداری اندازه‌گیری شوند. گاهی انتخاب مخروط بلندتر برای تخلیه، ارتفاع کلی مخزن را افزایش می‌دهد و به تغییر پایه‌ها یا جانمایی نیاز پیدا می‌کند.

برای سفارش صنعتی، بهتر است ظرفیت، ابعاد خارجی، ارتفاع کل، ارتفاع خروجی و حجم مفید در مشخصات فنی ثبت شوند تا امکان مقایسه دقیق پیشنهادها فراهم باشد.

نظافت، نگهداری و طراحی بهداشتی مخزن مخروطی

نظافت مؤثر به شکل مخزن محدود نیست. کیفیت سطح، جزئیات جوش، اتصال خروجی، واشرها، شیرها و امکان دسترسی برای شست‌وشو نیز در نتیجه نهایی مؤثرند. برای کاربردهای حساس، باید روش نظافت از مرحله طراحی مشخص شود.

شست‌وشوی دستی و شست‌وشوی درجا

بسته به کاربرد، شست‌وشو می‌تواند دستی، نیمه‌خودکار یا مبتنی بر سیستم CIP باشد. در طراحی CIP، باید توزیع محلول، دبی، فشار، دما، زمان تماس و غلظت مواد شوینده با شرایط واقعی مخزن هماهنگ شوند. وجود یک اتصال شست‌وشو به‌تنهایی تضمین‌کننده تمیزی تمام سطوح نیست.

کنترل باقی‌مانده مواد

فرم مخروطی می‌تواند به هدایت مواد به سمت خروجی کمک کند، اما احتمال باقی‌ماندن ماده به چسبندگی، ویسکوزیته، هندسه اتصال و شیوه تخلیه بستگی دارد. اگر کنترل باقی‌مانده برای کیفیت محصول یا جلوگیری از آلودگی متقاطع مهم است، باید معیار قابل ارزیابی برای آن تعریف شود.

بازرسی دوره‌ای

• بازرسی وضعیت جوش‌ها و سطح داخلی در بخش‌های قابل دسترسی
• کنترل نشتی شیرها و اتصالات
• بررسی وضعیت پایه‌ها و تکیه‌گاه‌ها
• کنترل عملکرد تجهیزات جانبی نصب‌شده
• بررسی سازگاری مواد شوینده با استیل و واشرها
• ثبت و پیگیری خوردگی، تغییر شکل یا آسیب مشاهده‌شده

قیمت مخزن استیل مخروطی چگونه تعیین می‌شود؟

قیمت مخزن استیل مخروطی به مشخصات ساخت و شرایط پروژه بستگی دارد. ظرفیت یکسان به معنای قیمت یکسان نیست؛ زیرا نوع هندسه، مقدار ورق، گرید متریال، ضخامت، کیفیت پرداخت، تجهیزات جانبی و پیچیدگی ساخت می‌توانند متفاوت باشند.

عوامل اصلی مؤثر بر قیمت

• ظرفیت و ابعاد: اندازه مخزن و حجم بخش مخروطی بر مقدار متریال اثر می‌گذارند.
• فرم هندسی: بدنه مخروطی، کف مخروطی یا ساختار ترکیبی، پیچیدگی ساخت متفاوتی دارند.
• گرید استیل: نوع متریال باید با شرایط واقعی تماس و بهره‌برداری هماهنگ باشد.
• ضخامت ورق: بر اساس طراحی و شرایط کاری تعیین می‌شود.
• کیفیت ساخت: جوشکاری، پرداخت و الزامات بازرسی می‌توانند در هزینه اثرگذار باشند.
• تجهیزات جانبی: شیرها، اتصالات، همزن، حسگرها و تجهیزات کنترلی هزینه نهایی را تغییر می‌دهند.
• عایق یا جداره حرارتی: در صورت نیاز، باید در برآورد لحاظ شوند.
• پایه و سازه نگهدارنده: ارتفاع، بارها و شرایط نصب بر طراحی سازه اثر می‌گذارند.
• حمل و نصب: ابعاد کلی و شرایط محل نصب ممکن است بر هزینه خدمات اثر بگذارند.

برای دریافت پیشنهاد قابل مقایسه، نقشه یا مشخصات فنی شامل ظرفیت، قطرها، ارتفاع، زاویه مخروط، نوع متریال، ضخامت، اتصالات و تجهیزات جانبی را آماده کنید. در صورت نامشخص بودن برخی موارد، کاربرد و شرایط کار را ارائه دهید تا نیازهای طراحی مشخص شوند.

راهنمای سفارش ساخت مخزن استیل مخروطی

سفارش ساخت باید بر اساس عملکرد موردانتظار تعریف شود، نه صرفاً عنوان محصول. برای شروع، اطلاعات زیر را آماده کنید:

1. کاربرد: ذخیره، تخلیه، جمع‌آوری رسوب یا بخشی از فرایند تولید.
2. نوع هندسه: بدنه مخروطی، کف مخروطی یا ساختار ترکیبی.
3. ظرفیت: حجم اسمی و حجم مفید موردنیاز.
4. ابعاد: قطرها، ارتفاع کل و محدودیت محل نصب.
5. نوع ماده: ویژگی‌های فیزیکی و شیمیایی مؤثر بر تخلیه و انتخاب متریال.
6. گرید استیل: گرید موردنیاز بر اساس شرایط واقعی کاربرد.
7. ضخامت و طراحی: بر اساس محاسبات و شرایط بهره‌برداری.
8. خروجی: محل، قطر و نوع اتصال تخلیه.
9. تجهیزات جانبی: شیر، دریچه بازدید، همزن، حسگر یا تجهیزات حرارتی در صورت نیاز.
10. روش نظافت: نوع شست‌وشو و الزامات بهداشتی پروژه.
11. محل نصب: وضعیت کف، تکیه‌گاه‌ها و محدودیت‌های حمل.
12. مدارک موردنیاز: نقشه، مشخصات متریال یا آزمون‌های توافق‌شده.

چه زمانی باید نقشه ساخت تهیه شود؟

اگر زاویه مخروط، قطر خروجی، حجم مفید یا ارتفاع نصب برای عملکرد مخزن اهمیت دارد، بهتر است پیش از ساخت نقشه‌ای تهیه شود که ابعاد اصلی، محل اتصالات، پایه‌ها و تجهیزات جانبی را نشان دهد. این کار احتمال اختلاف میان نیاز عملیاتی و محصول ساخته‌شده را کاهش می‌دهد.

برای بررسی نقشه‌های مرتبط با تجهیزات استیل می‌توانید از بخش نقشه مخازن استیل استفاده کنید. نمونه‌های اجرایی نیز در صفحه نمونه‌کارهای مخزن استیل قابل بررسی هستند؛ مشخصات هر نمونه باید با نیاز پروژه جدید تطبیق داده شود.

برای آشنایی بیشتر با فرایند انتخاب تجهیزات، راهنمای خرید تجهیزات استیل را ببینید. اطلاعات عمومی مربوط به مجموعه نیز در صفحه درباره ما در دسترس است و برای پیگیری درخواست می‌توانید از صفحه تماس با ما استفاده کنید.

سؤالات متداول درباره مخزن استیل مخروطی

۱. مخزن استیل مخروطی چیست؟

مخزنی است که تمام یا بخشی از بدنه یا کف آن شکل مخروطی دارد. این هندسه می‌تواند برای هدایت مواد به خروجی، جمع‌آوری رسوبات یا پاسخ به محدودیت‌های خاص فرایند انتخاب شود.

۲. تفاوت مخزن مخروطی با مخزن قیفی چیست؟

این اصطلاحات در بسیاری از کاربردها هم‌پوشانی دارند. «قیفی» معمولاً بر شکل بخش پایینی و هدایت مواد به خروجی تأکید می‌کند؛ «مخروطی» می‌تواند به کف مخروطی یا بدنه‌ای با فرم مخروطی نیز اشاره داشته باشد. برای جلوگیری از ابهام باید ساختار دقیق در نقشه مشخص شود.

۳. آیا کف مخروطی باعث تخلیه کامل مخزن می‌شود؟

لزوماً خیر. تخلیه به خواص ماده، زاویه مخروط، قطر خروجی، کیفیت اتصال، تراز نصب و روش بهره‌برداری وابسته است. کف مخروطی می‌تواند تخلیه را تسهیل کند، اما به‌تنهایی تضمین‌کننده تخلیه کامل نیست.

۴. چه زاویه‌ای برای کف مخروطی مناسب است؟

زاویه مناسب به نوع ماده، ویسکوزیته، چسبندگی، ذرات موجود، قطر خروجی و فضای نصب بستگی دارد. بدون شناخت کاربرد نمی‌توان یک زاویه ثابت را برای تمام مخازن پیشنهاد کرد.

۵. مخزن استیل مخروطی برای چه صنایعی کاربرد دارد؟

بسته به طراحی و گرید استیل، در برخی کاربردهای غذایی، نوشیدنی، لبنی، شیمیایی و فرایندی قابل استفاده است. سازگاری متریال و ساختار با ماده ذخیره‌شده باید پیش از سفارش بررسی شود.

۶. استیل 304 بهتر است یا 316؟

انتخاب به شرایط تماس، ترکیب ماده، دما و مواد شست‌وشو بستگی دارد. هیچ‌یک از این گریدها برای تمام محیط‌های کاری مناسب نیستند و تصمیم نهایی باید بر اساس شرایط واقعی پروژه گرفته شود.

۷. آیا می‌توان مخزن مخروطی را دوجداره ساخت؟

در صورت توجیه فنی، می‌توان عایق‌کاری یا جداره حرارتی را در طراحی بررسی کرد. نوع ساختار به نیاز گرمایش یا سرمایش، شرایط کاری و محدودیت‌های سازه‌ای بستگی دارد.

۸. آیا مخزن مخروطی به همزن نیاز دارد؟

فقط زمانی که هدف فرایند به اختلاط یا یکنواخت‌سازی وابسته باشد. برای مخزن ذخیره یا تخلیه ساده، همزن ممکن است ضروری نباشد.

۹. ضخامت ورق مخزن مخروطی چقدر است؟

ضخامت به ابعاد، شکل هندسی، بارهای واردشده، شرایط فشار یا خلأ در صورت وجود، نوع تکیه‌گاه و الزامات طراحی بستگی دارد. مقدار نهایی باید برای همان پروژه تعیین شود.

۱۰. آیا مخزن مخروطی برای مواد غلیظ مناسب است؟

ممکن است مناسب باشد، اما صرفاً مخروطی بودن تضمین‌کننده جریان مطلوب نیست. ویسکوزیته، چسبندگی، زاویه، قطر خروجی و احتمال ایجاد پل یا تجمع ماده باید بررسی شوند.

۱۱. ظرفیت مخزن مخروطی چگونه محاسبه می‌شود؟

حجم بخش مخروطی و سایر بخش‌های مخزن جداگانه محاسبه و سپس با هم جمع می‌شوند. برای مخزن مخروط ناقص، قطر بالا، قطر پایین و ارتفاع بخش مخروطی در محاسبه نقش دارند. حجم مفید باید با توجه به شرایط بهره‌برداری تعیین شود.

۱۲. آیا می‌توان مخزن مخروطی را با ابعاد سفارشی ساخت؟

ابعاد، ظرفیت، زاویه مخروط، محل خروجی و تجهیزات جانبی می‌توانند بر اساس نیاز پروژه تعریف شوند. امکان اجرای هر مشخصه باید در مرحله بررسی فنی و تهیه نقشه ساخت تأیید شود.

۱۳. چه عواملی قیمت مخزن استیل مخروطی را تغییر می‌دهند؟

ظرفیت، ابعاد، فرم هندسی، گرید و ضخامت استیل، کیفیت ساخت، تجهیزات جانبی، پایه‌ها، عایق یا جداره حرارتی و شرایط حمل و نصب از عوامل مهم هستند.

۱۴. آیا مخزن مخروطی برای مواد دارای رسوب مناسب است؟

در برخی کاربردها، هندسه مخروطی می‌تواند به جمع‌آوری رسوبات در بخش پایین کمک کند. عملکرد واقعی به خواص ذرات، سرعت ته‌نشینی، زاویه مخروط و طراحی خروجی بستگی دارد.

۱۵. پیش از سفارش چه اطلاعاتی باید آماده شود؟

نوع ماده، کاربرد، ظرفیت، ابعاد، گرید استیل، شرایط تخلیه، زاویه مخروط، نوع اتصالات، نیاز به تجهیزات جانبی و محدودیت‌های محل نصب از اطلاعات مهم اولیه هستند.

English Description: Stainless Steel Conical Tank

A stainless steel conical tank is an industrial vessel featuring a conical body, a conical bottom, or a combination of cylindrical and conical sections. The appropriate configuration depends on the stored material, required capacity, discharge method, installation constraints, and operating conditions. A conical section can help guide material toward an outlet or collect settled solids, but complete drainage is not guaranteed by geometry alone. Cone angle, outlet dimensions, material properties, surface finish, and support design must be evaluated for the specific application. Stainless steel grade, wall thickness, insulation, heating or cooling provisions, and auxiliary equipment should be selected according to the actual project requirements.

الوصف العربي: خزان ستانلس ستيل مخروطي

خزان الستانلس ستيل المخروطي هو وعاء صناعي يتكون من جسم مخروطي أو قاع مخروطي أو مزيج من الأجزاء الأسطوانية والمخروطية. ويعتمد اختيار التصميم المناسب على طبيعة المادة المخزنة والسعة المطلوبة وطريقة التفريغ وظروف التركيب والتشغيل. ويمكن للجزء المخروطي أن يساعد على توجيه المواد نحو المخرج أو تجميع الرواسب، لكن الشكل المخروطي وحده لا يضمن التفريغ الكامل. لذلك يجب دراسة زاوية المخروط وأبعاد المخرج وخصائص المادة وجودة السطح وتصميم الدعامات وفقاً للتطبيق الفعلي. كما ينبغي تحديد درجة الستانلس ستيل وسماكة الصفائح والعزل والتجهيزات الحرارية والمعدات الإضافية بناءً على متطلبات المشروع.
