معرفی کوتاه مخزن استیل قیفی

مخزن استیل قیفی مخزنی با بخش قیفی یا مخروطی است که مواد را به سمت یک نقطه پایین‌تر هدایت می‌کند. این طراحی می‌تواند در تخلیه ثقلی مایعات، جمع‌آوری رسوبات یا انتقال مواد به مرحله بعدی فرایند مفید باشد. عملکرد مناسب مخزن به زاویه کف، نوع ماده، ویسکوزیته، قطر خروجی، ساختار بدنه و شرایط نصب وابسته است. گرید استیل، ضخامت ورق، ظرفیت و نوع اتصالات نیز باید براساس کاربرد واقعی تعیین شوند. برای انتخاب صحیح، لازم است ابتدا مشخص شود مخزن برای نگهداری مایع، جمع‌آوری مواد ته‌نشین‌شده یا تخلیه مواد غلیظ و جامد استفاده خواهد شد.

مخزن استیل قیفی چیست؟

مخزن استیل قیفی محفظه‌ای برای ذخیره یا مدیریت مواد است که در قسمت پایین یا بخش مشخصی از آن، هندسه قیفی یا مخروطی در نظر گرفته می‌شود. این شکل باعث می‌شود مواد تحت تأثیر نیروی گرانش به سمت نقطه پایین‌تر حرکت کنند. در صورت طراحی مناسب، این ویژگی می‌تواند برداشت محصول را آسان‌تر کند و دسترسی به مواد جمع‌شده در کف را بهبود دهد.

یکی از ساختارهای متداول، مخزنی با بدنه استوانه‌ای و کف مخروطی است. در این طراحی، بدنه اصلی حجم ذخیره را فراهم می‌کند و بخش مخروطی مواد را به سمت خروجی هدایت می‌کند. این ساختار ممکن است برای مایعات، مخلوط‌های دارای ذرات یا برخی مواد جامد قابل جریان بررسی شود؛ اما طراحی مناسب برای هر گروه از مواد به ویژگی‌های واقعی آن وابسته است.

مخزن قیفی را نباید با مخزن شیردار یکسان دانست. شیر، قطعه‌ای برای کنترل مسیر خروجی است؛ درحالی‌که قیفی‌بودن به هندسه مخزن مربوط می‌شود. یک مخزن قیفی ممکن است به شیر خروجی مجهز باشد، اما نوع شیر و ابعاد آن باید جداگانه انتخاب شوند. همچنین، وجود کف مخروطی لزوماً به معنی قابلیت تخلیه کامل، تخلیه خودکار یا مناسب‌بودن مخزن برای مواد جامد نیست.

در زمان طراحی، لازم است مشخص شود که مخزن برای کدام هدف ساخته می‌شود:

• ذخیره مایع و هدایت آن به خروجی پایین
• جمع‌آوری رسوبات یا مواد ته‌نشین‌شده
• تخلیه مواد غلیظ با کمک نیروی گرانش
• تغذیه یک خط تولید یا تجهیز پایین‌دست
• نگهداری مواد جامد یا دانه‌ای با ویژگی‌های جریان مشخص

این تفاوت‌ها بر شکل مخروط، نوع خروجی، ابعاد مخزن و تجهیزات جانبی اثر می‌گذارند. بنابراین، پیش از انتخاب مدل باید کاربرد اصلی مشخص شود.

برای آشنایی با ساختارهای عمومی مخازن استیل، صفحه معرفی انواع مخازن استیل را بررسی کنید.

کاربردهای مخزن استیل قیفی

مخزن قیفی در کاربردهایی مفید است که جهت‌دهی مواد به یک خروجی پایین‌تر یا جمع‌آوری آن‌ها در نقطه مشخص اهمیت دارد. بااین‌حال، استفاده از این ساختار باید با توجه به ماهیت ماده و شرایط فرایند انتخاب شود.

۱. ذخیره مایعات و تخلیه ثقلی

در برخی کاربردهای ذخیره مایعات، کف مخروطی می‌تواند مایع را به سمت خروجی پایین هدایت کند. این طراحی زمانی مفید است که تخلیه ثقلی بخشی از روش بهره‌برداری باشد. میزان تخلیه به ویسکوزیته مایع، شکل کف، محل خروجی، قطر مسیر و اختلاف ارتفاع بستگی دارد.

۲. جمع‌آوری رسوبات

اگر مواد جامد یا رسوبات در مایع ته‌نشین شوند، بخش مخروطی ممکن است آن‌ها را به سمت یک ناحیه مشخص هدایت کند. این ویژگی می‌تواند برداشت مواد ته‌نشین‌شده را آسان‌تر کند؛ اما عملکرد واقعی به اندازه و چگالی ذرات، ویژگی‌های سیال، سرعت جریان و هندسه مخزن وابسته است.

۳. صنایع غذایی و نوشیدنی

در برخی فرایندهای غذایی و نوشیدنی، مخزن مخروطی برای جمع‌آوری مواد یا تخلیه محصول استفاده می‌شود. در این کاربردها، علاوه بر عملکرد هندسی، جنس سطوح در تماس با محصول، کیفیت جوش‌ها، طراحی اتصالات و قابلیت نظافت باید بررسی شوند. الزامات بهداشتی باید براساس نوع محصول و فرایند تعیین شوند.

۴. صنایع تخمیر و فرآوری

در بعضی مخازن فرایندی، بخش مخروطی برای جمع‌آوری مواد ته‌نشین‌شده یا مدیریت برداشت از پایین استفاده می‌شود. اگر مخزن برای تخمیر یا عملیات دیگری به کار می‌رود، تجهیزات حرارتی، ابزارهای پایش، شیرها و سایر اتصالات باید براساس نیاز واقعی فرایند طراحی شوند. صرف داشتن کف مخروطی به معنی مناسب‌بودن مخزن برای تخمیر نیست.

۵. ذخیره مواد غلیظ

برخی مواد غلیظ هنگام تخلیه به طراحی دقیق‌تری نیاز دارند. در این کاربردها، شیب کف، قطر خروجی، ویژگی‌های جریان و احتمال باقی‌ماندن مواد در نقاط مختلف باید بررسی شوند. ممکن است در بعضی شرایط، تخلیه ثقلی به‌تنهایی کافی نباشد و به راهکار کمکی نیاز باشد.

۶. انتقال مواد به تجهیزات پایین‌دست

مخزن قیفی می‌تواند در بالادست یک دستگاه یا خط انتقال قرار گیرد. در این حالت، خروجی مخزن باید با ورودی تجهیز مقصد، ظرفیت انتقال و روش کنترل جریان هماهنگ باشد. جانمایی نادرست خروجی ممکن است باعث ایجاد گلوگاه، دشواری تعمیرات یا اختلال در فرایند شود.

برای بررسی نمونه‌های مرتبط با مخازن ساخته‌شده، صفحه نمونه‌کارهای مخازن استیل را ببینید. ساختار و مشخصات هر پروژه باید متناسب با کاربرد آن ارزیابی شود.

ساختار کف مخروطی و عملکرد آن

عملکرد مخزن قیفی تا حد زیادی به طراحی بخش مخروطی وابسته است. این بخش باید مواد را به سمت خروجی هدایت کند و در عین حال، بارهای واردشده را به بدنه و سازه نگهدارنده منتقل کند. طراحی مخروط فقط انتخاب یک زاویه ظاهری نیست؛ ابعاد، ضخامت، نحوه اتصال به بدنه و شرایط بارگذاری نیز باید بررسی شوند.

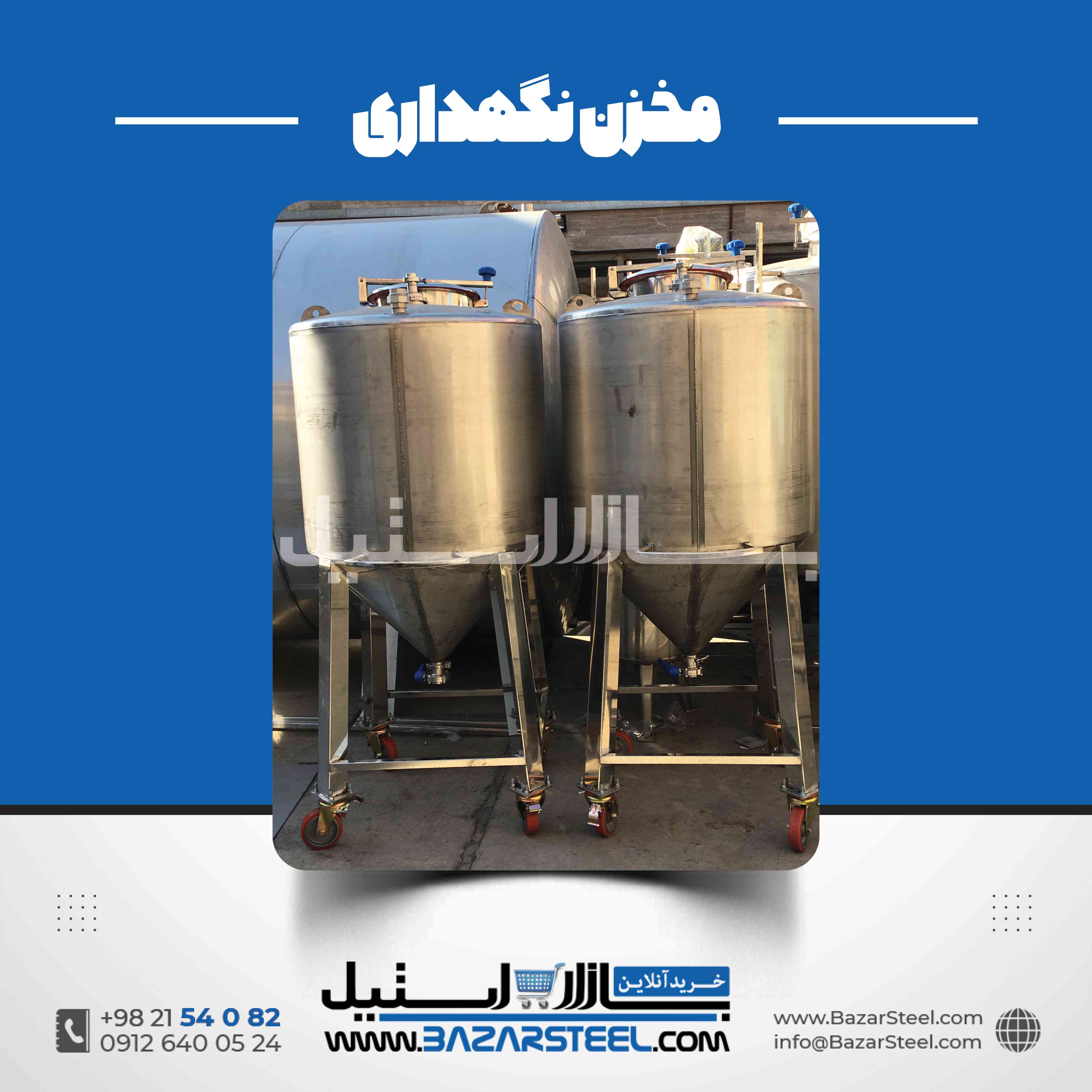

بدنه استوانه‌ای با کف مخروطی

در این ساختار، قسمت استوانه‌ای حجم اصلی ذخیره را فراهم می‌کند و کف مخروطی در پایین آن قرار می‌گیرد. این ترکیب می‌تواند برای بسیاری از کاربردهای تخلیه از پایین قابل بررسی باشد. ارتفاع کلی مخزن باید با احتساب بخش مخروطی، پایه‌ها، اتصالات و فضای سرویس محاسبه شود.

مخزن با هندسه قیفی گسترده

در بعضی پروژه‌ها، بخش مخروطی سهم بیشتری از ارتفاع کلی را تشکیل می‌دهد یا هندسه کلی مخزن به شکل قیفی نزدیک‌تر است. چنین ساختاری ممکن است برای کاربردهای خاص مناسب باشد، اما باید از نظر ظرفیت مفید، پایداری، فضای نصب و امکان دسترسی به خروجی بررسی شود.

محل اتصال مخروط به بدنه

اتصال بخش مخروطی به بدنه باید از نظر هندسه، کیفیت ساخت و انتقال بار طراحی شود. شکل اتصال، وضعیت جوش و دسترسی برای بازرسی می‌توانند بر عملکرد و نگهداری مخزن اثر بگذارند. در مخازنی که مواد غذایی یا مواد حساس نگهداری می‌شوند، قابلیت نظافت این ناحیه نیز اهمیت دارد.

نقطه خروجی در انتهای مخروط

در بسیاری از طراحی‌ها، خروجی در پایین‌ترین نقطه مخروط قرار می‌گیرد تا مواد به سمت آن هدایت شوند. بااین‌حال، اندازه و موقعیت خروجی باید با نوع ماده و شیوه تخلیه هماهنگ باشد. ممکن است نیاز به اتصال مستقیم، شیر، لوله یا تجهیزات انتقال وجود داشته باشد.

تفاوت کف مخروطی و کف شیب‌دار

کف مخروطی معمولاً مواد را از اطراف به یک نقطه مرکزی یا مشخص هدایت می‌کند. کف شیب‌دار ممکن است مواد را به سمت یک خروجی در کناره مخزن هدایت کند. انتخاب میان این ساختارها به محل خروجی، شکل مخزن، شرایط نصب و نیازهای تخلیه وابسته است.

انتخاب هندسه باید براساس نقشه و کاربرد واقعی انجام شود. استفاده از یک شکل ثابت برای تمام مخازن، بدون توجه به ویژگی‌های ماده و محدودیت‌های نصب، می‌تواند به کاهش کارایی منجر شود.

اهمیت زاویه کف قیفی در عملکرد مخزن

زاویه کف قیفی یکی از پارامترهای مهم طراحی است. زاویه مناسب به نوع ماده، ویژگی‌های جریان، اصطکاک سطح، قطر خروجی و هدف تخلیه بستگی دارد. یک زاویه که برای مایع رقیق مناسب است، ممکن است برای ماده غلیظ یا جامد دانه‌ای عملکرد یکسانی نداشته باشد.

تأثیر نوع ماده

مایعات رقیق، مایعات غلیظ و مواد جامد دانه‌ای رفتار متفاوتی دارند. در مایعات رقیق، شکل کف و محل خروجی ممکن است نقش اصلی را در تخلیه ثقلی داشته باشند؛ اما در مواد غلیظ یا جامدات، اصطکاک، چسبندگی، شکل ذرات و احتمال تشکیل پل یا گرفتگی نیز اهمیت پیدا می‌کند.

تأثیر زاویه بر تخلیه

زاویه کف باید به اندازه‌ای باشد که با ویژگی‌های ماده و هدف طراحی سازگار باشد. اگر شیب نامناسب انتخاب شود، ممکن است بخشی از محصول در کف باقی بماند یا مواد به‌خوبی به سمت خروجی حرکت نکنند. بااین‌حال، افزایش زاویه همیشه راه‌حل مناسب نیست؛ زیرا ارتفاع کلی، حجم مفید و پیچیدگی سازه را نیز تغییر می‌دهد.

تأثیر زاویه بر ارتفاع کلی

در یک مخزن با ظرفیت و قطر مشخص، تغییر هندسه مخروط می‌تواند ارتفاع کلی را تغییر دهد. این موضوع برای محل‌هایی با محدودیت ارتفاع اهمیت دارد. اگر مخزن باید در فضای محدود یا زیر سازه نصب شود، ارتفاع مخروط و فضای موردنیاز برای شیر و لوله خروجی باید در طراحی لحاظ شوند.

تأثیر زاویه بر ظرفیت مفید

بخش مخروطی بخشی از حجم داخلی مخزن را تشکیل می‌دهد. در نتیجه، تغییر ابعاد آن می‌تواند نسبت میان حجم بدنه و حجم کف را تغییر دهد. هنگام تعیین ظرفیت باید مشخص شود که منظور حجم هندسی کل است یا ظرفیت مفید موردنیاز برای بهره‌برداری.

تعیین زاویه مناسب

زاویه مخروط نباید صرفاً براساس یک عدد عمومی یا نمونه آماده انتخاب شود. نوع ماده، ویسکوزیته، شرایط تخلیه، ابعاد مخزن، محل خروجی و الزامات سازه‌ای باید در تصمیم نهایی لحاظ شوند. برای مواد جامد یا موادی که تمایل به چسبیدن و تجمع دارند، ممکن است بررسی تخصصی جریان مواد نیز لازم باشد.

انتخاب گرید استیل برای مخزن قیفی

انتخاب گرید استیل به نوع ماده داخل مخزن، شرایط تماس، محیط نصب، مواد شوینده و الزامات بهداشتی یا شیمیایی وابسته است. گریدهای 304 و 316 از گزینه‌هایی هستند که در طراحی تجهیزات استیل بررسی می‌شوند، اما انتخاب نهایی باید براساس مشخصات واقعی پروژه انجام شود.

استیل 304

استیل 304 در بسیاری از کاربردهای عمومی و برخی تجهیزات صنایع غذایی استفاده می‌شود. مناسب‌بودن آن برای مخزن قیفی باید با توجه به نوع ماده، دمای بهره‌برداری، شرایط خوردگی و روش نظافت ارزیابی شود. صرف استفاده از این گرید، مناسب‌بودن مخزن برای تمام مواد را تضمین نمی‌کند.

استیل 316 و 316L

گریدهای 316 و 316L نیز ممکن است در پروژه‌هایی با الزامات خاص مقاومت به خوردگی مورد بررسی قرار گیرند. انتخاب آن‌ها باید براساس ترکیب ماده، شرایط محیطی و نیازهای فنی انجام شود. گرید بالاتر به‌تنهایی جایگزین طراحی مناسب، کیفیت ساخت و انتخاب صحیح اتصالات نیست.

سازگاری متریال با ماده داخل مخزن

اگر مخزن برای مواد شیمیایی، خورنده یا دارای ترکیب نامشخص استفاده می‌شود، سازگاری گرید استیل باید پیش از ساخت ارزیابی شود. این بررسی باید شرایط غلظت، دما، مدت تماس و مواد شوینده را در نظر بگیرد. انتخاب متریال صرفاً براساس نام عمومی ماده ممکن است کافی نباشد.

کیفیت سطح داخلی

کیفیت سطح داخلی و نحوه اجرای اتصالات بر سهولت نظافت و احتمال باقی‌ماندن مواد اثر می‌گذارند. در کاربردهای بهداشتی، سطح، جوش‌ها و نقاط اتصال باید متناسب با الزامات محصول طراحی شوند. در کاربردهای عمومی نیز کیفیت ساخت بر سهولت نگهداری اثر دارد.

جنس شیر و اتصالات

شیر، واشرها و اتصالات باید با بدنه و ماده داخل مخزن سازگار باشند. انتخاب یک گرید مناسب برای بدنه کافی نیست اگر قطعات دیگر در شرایط کاری دچار خوردگی، فرسودگی یا ناسازگاری شوند. تمام اجزای در تماس با محصول باید به‌صورت یک مجموعه بررسی شوند.

برای آشنایی با خانواده‌های استیل و تفاوت گریدها، صفحه راهنمای گریدهای استیل را بررسی کنید.

طراحی خروجی و تخلیه در مخزن استیل قیفی

خروجی، بخش مهمی از طراحی مخزن قیفی است. شکل مخروطی مواد را به سمت پایین هدایت می‌کند، اما عملکرد نهایی به قطر خروجی، نوع اتصال، شیر، ویژگی‌های ماده و مسیر انتقال وابسته است. طراحی نامناسب این بخش می‌تواند باعث کندی تخلیه، باقی‌ماندن مواد یا دشواری در نظافت شود.

قطر خروجی

قطر خروجی باید با حجم تخلیه، نوع ماده و روش انتقال هماهنگ باشد. برای مایعات غلیظ یا مواد دارای ذرات، انتخاب قطر فقط براساس ظرفیت مخزن کافی نیست. اگر خروجی به خط لوله یا تجهیز پایین‌دست متصل می‌شود، ظرفیت انتقال آن تجهیز نیز باید در نظر گرفته شود.

شیر خروجی

نوع شیر باید براساس نیاز به قطع‌و‌وصل جریان، کنترل تدریجی، شرایط بهداشتی و ویژگی‌های ماده انتخاب شود. همه شیرها برای تمام مواد مناسب نیستند. اگر مواد به‌سرعت سفت می‌شوند یا احتمال باقی‌ماندن آن‌ها در مسیر وجود دارد، قابلیت نظافت و دسترسی برای سرویس اهمیت بیشتری پیدا می‌کند.

تخلیه ثقلی

تخلیه ثقلی با استفاده از نیروی گرانش انجام می‌شود. در این روش، ارتفاع مایع، شکل کف، زاویه مخروط و مقاومت مسیر خروجی بر عملکرد اثر دارند. اگر ماده ویسکوزیته بالایی داشته باشد یا تمایل به چسبیدن به سطوح نشان دهد، ممکن است تخلیه ثقلی به‌تنهایی کافی نباشد.

اتصال به پمپ یا خط انتقال

در برخی پروژه‌ها، مخزن قیفی به پمپ یا تجهیزات انتقال متصل می‌شود. در این شرایط، موقعیت خروجی، قطر اتصال، مسیر لوله و شرایط مکش باید با تجهیز مقصد هماهنگ باشند. جزئیات اتصال باید در نقشه طراحی مشخص شوند تا از ایجاد تغییرات غیرضروری در زمان نصب جلوگیری شود.

جلوگیری از باقی‌ماندن مواد

اگر کاهش باقی‌مانده محصول اهمیت دارد، شکل کف و محل خروجی باید با دقت بیشتری بررسی شوند. بااین‌حال، هیچ هندسه‌ای به‌تنهایی تخلیه کامل را در همه شرایط تضمین نمی‌کند. ویسکوزیته، چسبندگی، مواد جامد، شرایط نصب و طراحی اتصال نیز بر میزان باقی‌مانده اثر دارند.

برای بررسی ارتباط میان ساختار مخزن و تجهیزات خروجی، صفحه انواع مخازن استیل می‌تواند نقطه شروع مناسبی باشد؛ مشخصات نهایی باید براساس کاربرد تعیین شوند.

انواع مخزن استیل قیفی

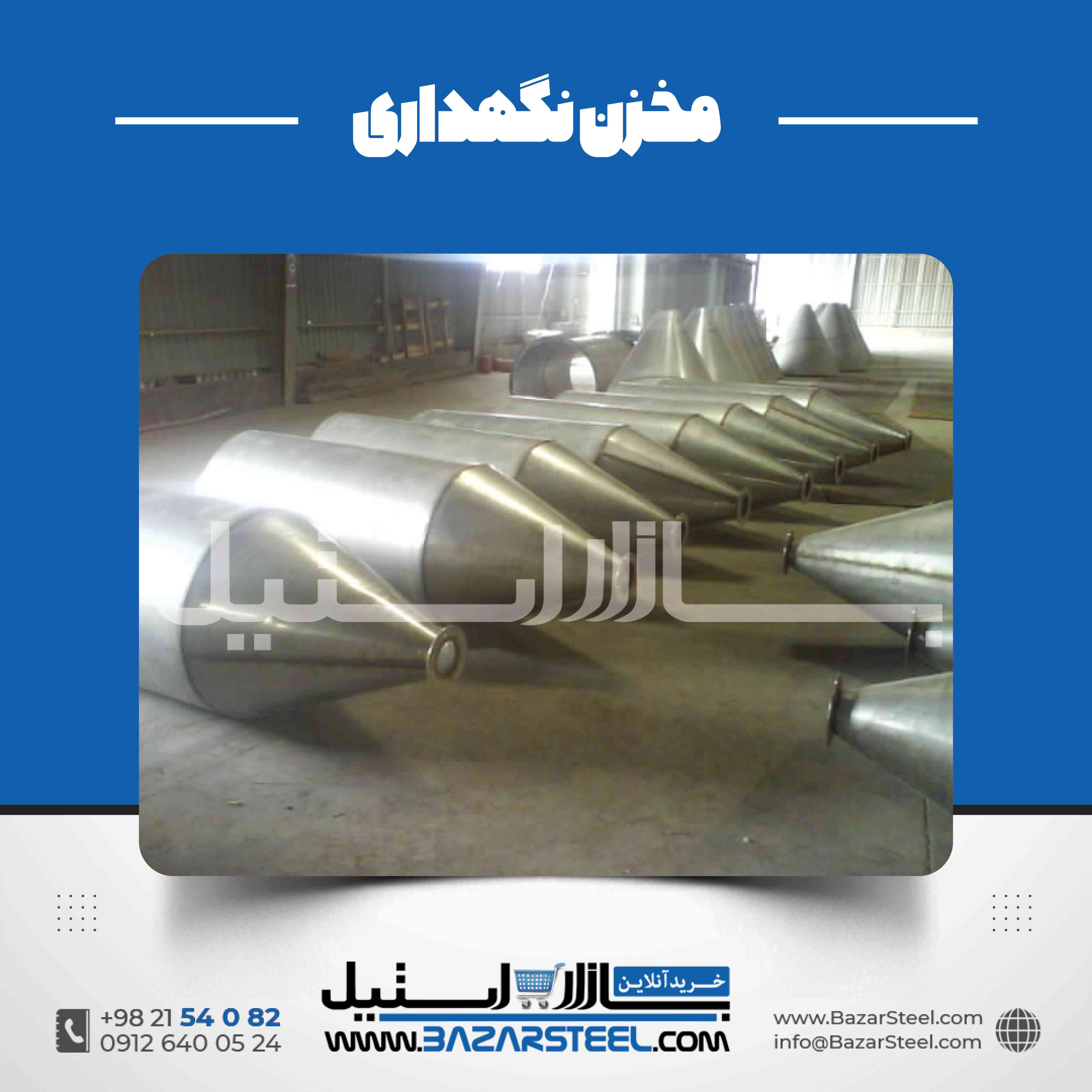

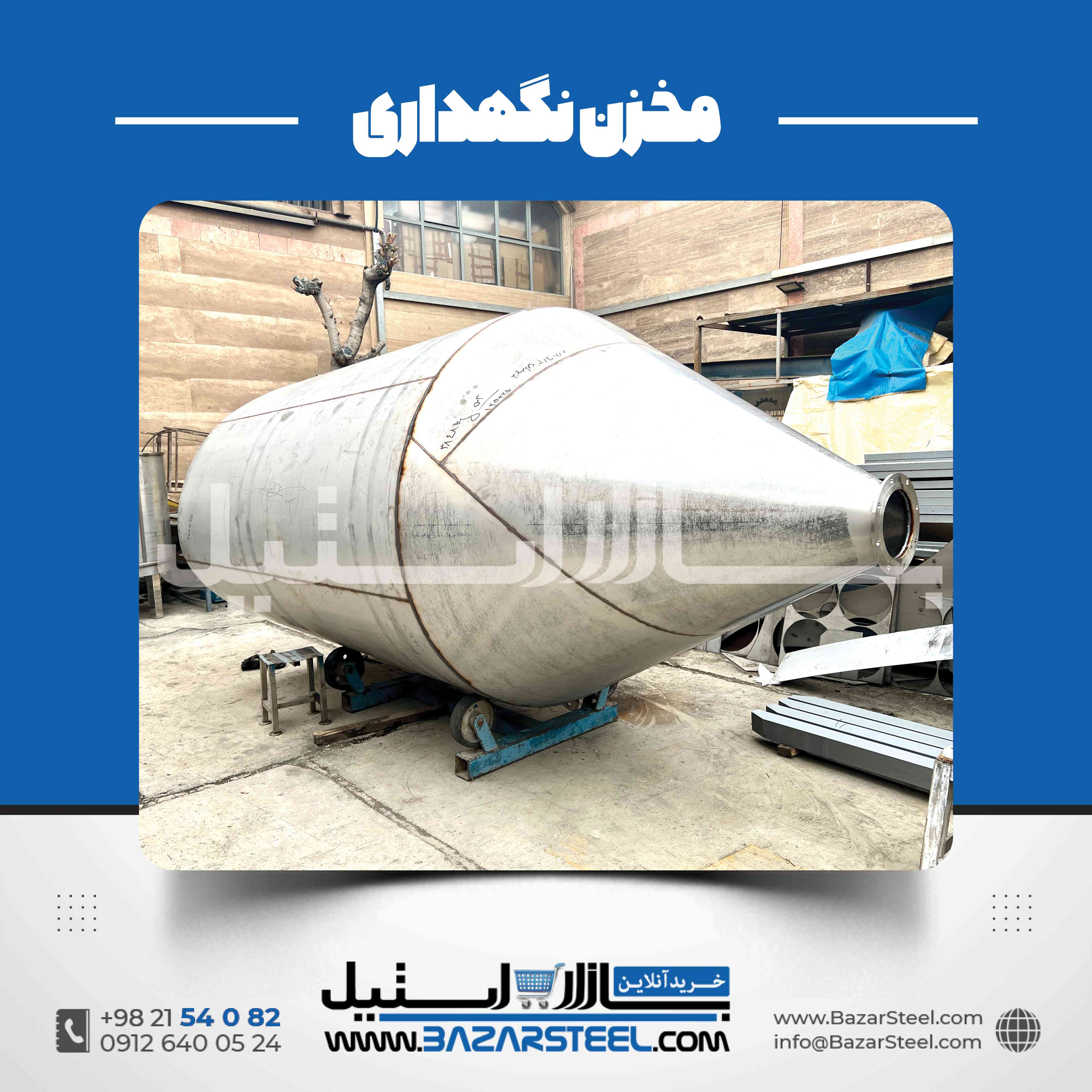

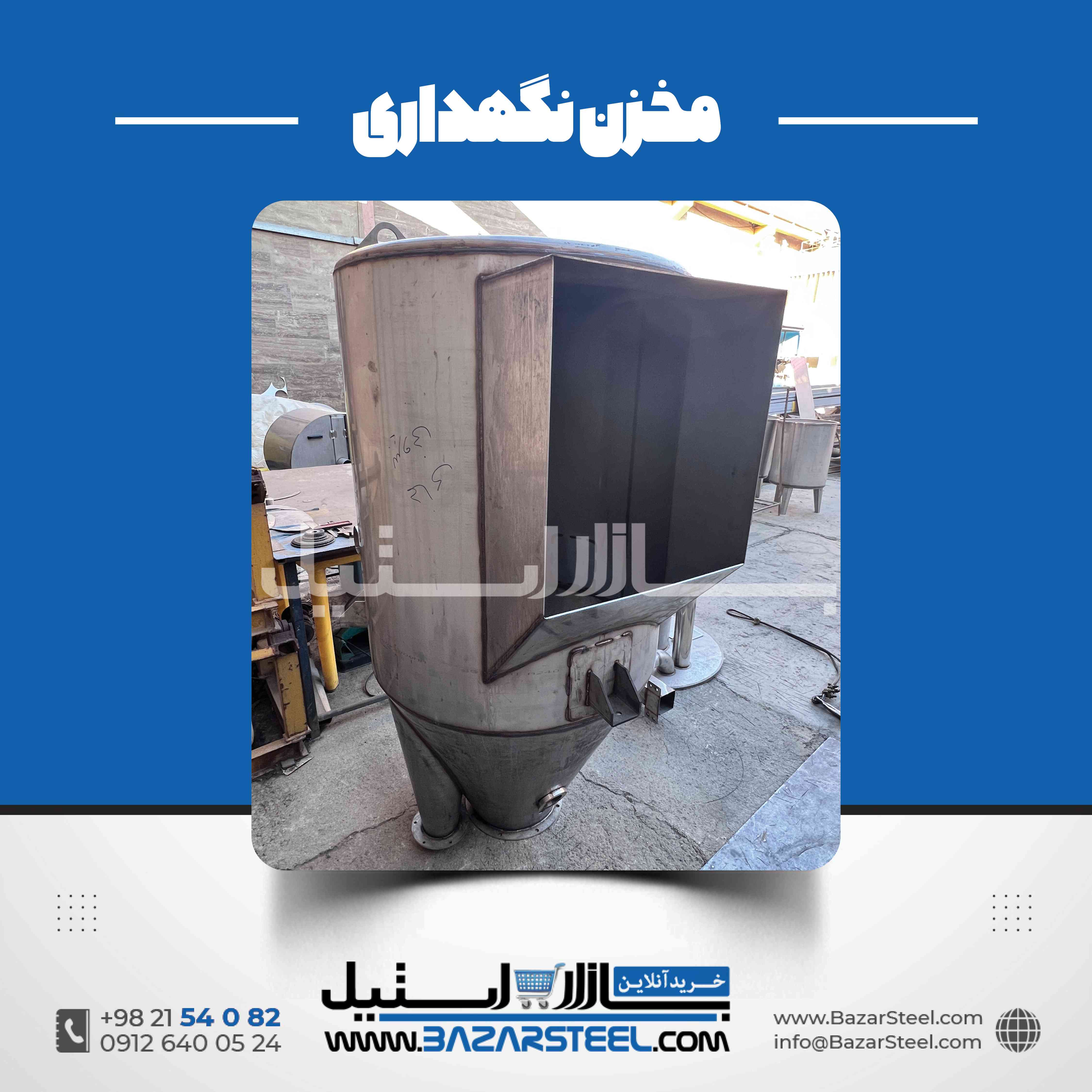

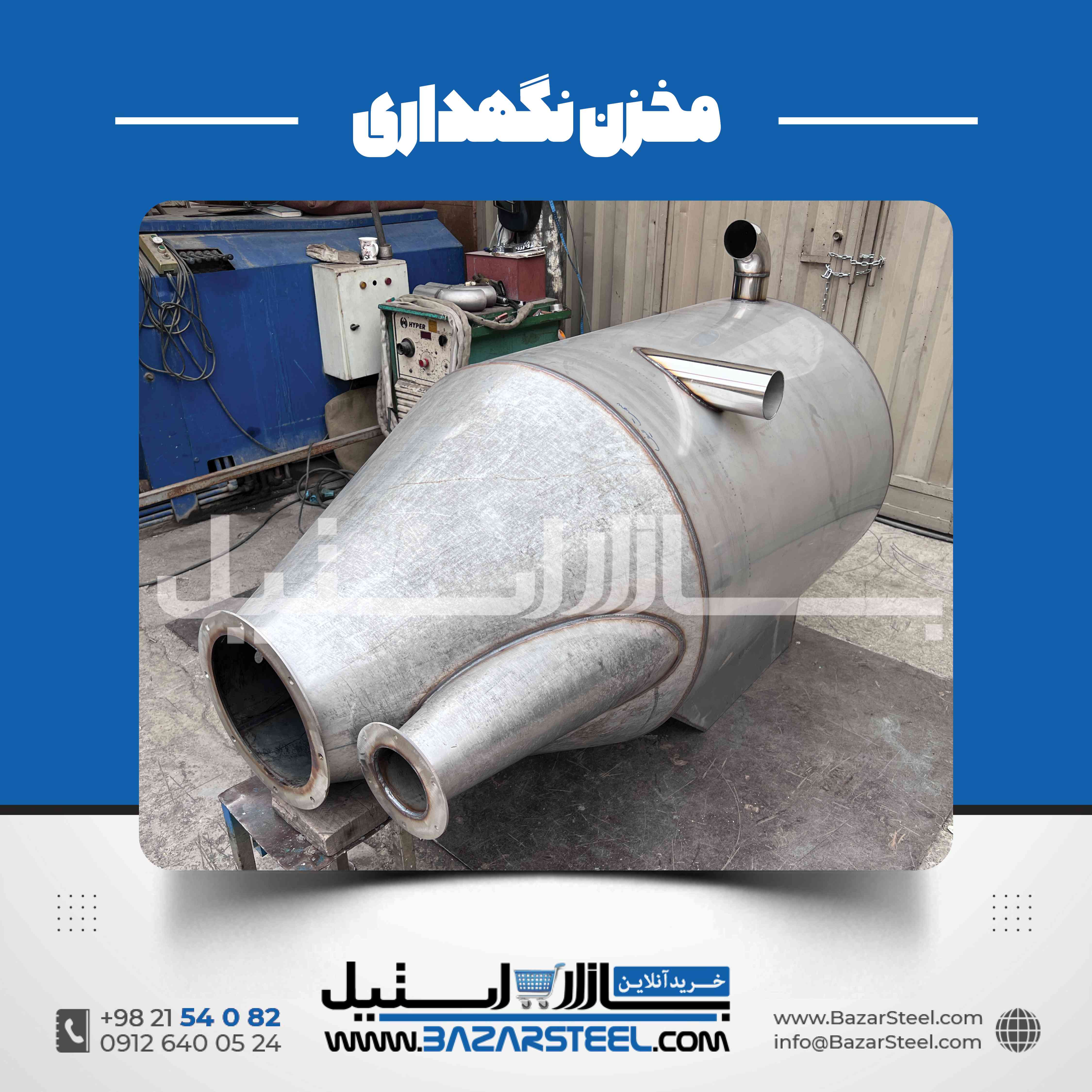

مخزن استوانه‌ای با کف قیفی

این مدل از یک بدنه استوانه‌ای و بخش پایینی مخروطی تشکیل می‌شود. بدنه، حجم اصلی ذخیره را فراهم می‌کند و کف مخروطی برای هدایت مواد به سمت خروجی طراحی می‌شود. این ساختار در کاربردهایی قابل بررسی است که تخلیه از نقطه پایین اهمیت دارد.

مخزن قیفی با خروجی مرکزی

در این ساختار، خروجی در پایین‌ترین بخش مخروط و معمولاً نزدیک مرکز قرار می‌گیرد. انتخاب این طراحی به نحوه انتقال، شرایط نصب و نوع ماده وابسته است. فضای لازم برای شیر یا اتصال خروجی نیز باید در ارتفاع کلی مخزن محاسبه شود.

مخزن قیفی با خروجی جانبی در بخش پایین

در برخی طراحی‌ها، خروجی در موقعیتی غیرمرکزی یا در بخش پایین بدنه قرار می‌گیرد. این ساختار ممکن است برای محدودیت‌های نصب یا اتصال به مسیر لوله‌کشی خاص بررسی شود. بااین‌حال، محل خروجی باید با هندسه کف هماهنگ باشد تا عملکرد تخلیه مختل نشود.

مخزن قیفی تک‌جداره

مخزن تک‌جداره دارای یک پوسته اصلی است و برای کاربردهایی مناسب بررسی می‌شود که نیاز به جداره حرارتی اضافی وجود نداشته باشد. شکل مخروط، نوع خروجی و سازه نگهدارنده باید براساس ظرفیت و شرایط بهره‌برداری تعیین شوند.

مخزن قیفی دوجداره

مخزن دوجداره ممکن است در پروژه‌هایی استفاده شود که به عملکرد حرارتی مشخصی نیاز دارند. نوع سیال واسط، طراحی فضای بین جداره‌ها، اتصالات و الزامات ایمنی باید براساس پروژه تعیین شوند. دوجداره بودن به‌تنهایی به معنی وجود گرمایش یا سرمایش فعال نیست.

برای بررسی این ساختار، صفحه مخزن استیل دوجداره را ببینید.

مخزن قیفی سه‌جداره

ساختار سه‌جداره در پروژه‌هایی قابل بررسی است که چند لایه با وظایف مشخص نیاز دارند. طراحی آن باید با توجه به هدف هر جداره، شرایط انتقال حرارت و الزامات ساخت انجام شود. این مدل برای همه کاربردهای مخزن قیفی ضروری نیست و باید توجیه فنی داشته باشد.

اطلاعات بیشتر درباره ساختار سه‌جداره در صفحه مخزن استیل سه‌جداره قابل بررسی است.

مخزن قیفی عمودی

در مخزن عمودی، ارتفاع بدنه و بخش مخروطی در کنار یکدیگر، ابعاد کلی تجهیز را مشخص می‌کنند. این ساختار باید از نظر پایداری، ارتفاع محل نصب، دسترسی به شیر و فضای تعمیرات بررسی شود. در صورت وجود محدودیت ارتفاع، هندسه مخروط و ارتفاع پایه‌ها اهمیت بیشتری پیدا می‌کنند.

انتخاب ظرفیت و ابعاد مخزن استیل قیفی

ظرفیت مخزن قیفی باید براساس حجم موردنیاز، نوع ماده و برنامه تخلیه تعیین شود. در این طراحی، حجم بخش استوانه‌ای و حجم قسمت مخروطی هر دو در حجم هندسی کل نقش دارند. بنابراین، برای سفارش باید مشخص شود که ظرفیت اعلام‌شده، حجم کل مخزن است یا ظرفیت مفید موردنیاز برای بهره‌برداری.

ظرفیت مفید در برابر حجم هندسی

حجم هندسی نشان‌دهنده فضای داخلی محاسبه‌شده مخزن است؛ اما ظرفیت مفید ممکن است به دلیل فضای لازم برای بهره‌برداری، شرایط پرکردن یا الزامات فرایندی متفاوت باشد. اگر مخزن برای تغذیه یک خط تولید استفاده می‌شود، ظرفیت موردنیاز باید با مصرف واقعی تجهیز پایین‌دست هماهنگ باشد.

قطر و ارتفاع بدنه

قطر و ارتفاع بدنه بر حجم ذخیره و فضای اشغال‌شده اثر دارند. انتخاب آن‌ها باید با توجه به محل نصب، مسیر حمل، ارتفاع مجاز و دسترسی برای سرویس انجام شود. ارتفاع مخروط و پایه‌ها نیز باید در ابعاد کلی لحاظ شوند.

ارتفاع بخش مخروطی

ارتفاع مخروط بر زاویه کف، حجم داخلی، ارتفاع کلی و موقعیت خروجی اثر دارد. انتخاب آن باید با نوع ماده و هدف تخلیه هماهنگ باشد. تغییر ارتفاع مخروط می‌تواند به تغییر سازه نگهدارنده و فضای موردنیاز برای نصب منجر شود.

ابعاد خروجی

قطر و موقعیت خروجی باید با ویژگی‌های ماده، دبی موردنیاز و روش انتقال هماهنگ باشند. در صورت اتصال به پمپ یا خط لوله، مشخصات تجهیز مقصد نیز باید در طراحی لحاظ شوند.

فضای نصب و سرویس

فضای بازشدن دریچه‌ها، دسترسی به شیر، امکان نظافت و مسیر تعمیرات باید پیش از ساخت بررسی شوند. همچنین، مسیر حمل مخزن و محدودیت‌های ورودی ساختمان یا محل نصب باید در طراحی ابعاد کلی لحاظ شوند.

برای بررسی ساختارهای عمومی و نقشه‌های مخازن می‌توانید صفحه نقشه‌های مخازن استیل را ببینید. ابعاد نهایی باید براساس نقشه پروژه تعیین و تأیید شوند.

پایه‌ها و سازه نگهدارنده مخزن قیفی

به دلیل وجود بخش مخروطی، ارتفاع کلی و نحوه انتقال بار در مخزن قیفی با برخی مخازن کف‌تخت تفاوت دارد. سازه نگهدارنده باید وزن مخزن، وزن ماده در حالت پر، بارهای بهره‌برداری و شرایط نصب را تحمل کند. طراحی پایه‌ها نباید صرفاً براساس وزن مخزن خالی انجام شود.

انتقال بار از مخروط به پایه‌ها

بخش مخروطی و محل اتصال آن به بدنه در انتقال بار نقش دارند. نحوه قرارگیری پایه‌ها و سازه باید با هندسه مخزن و بارهای طراحی هماهنگ باشد. در مخازن بزرگ یا پروژه‌هایی با شرایط نصب ویژه، بررسی سازه‌ای اهمیت بیشتری دارد.

ارتفاع لازم برای تخلیه

اگر خروجی در پایین مخروط قرار دارد، باید فضای کافی برای نصب شیر، اتصال لوله و قرارگیری تجهیزات دریافت محصول وجود داشته باشد. ارتفاع پایه‌ها باید با مسیر تخلیه و محل تجهیزات پایین‌دست هماهنگ شود.

پایداری و شرایط محیطی

سطح زیرکار، روش مهار، بارهای جانبی و شرایط محیط نصب باید در طراحی پایه‌ها لحاظ شوند. اگر مخزن در فضای باز نصب می‌شود یا با بارهای محیطی خاص روبه‌رو است، این شرایط باید در مشخصات پروژه اعلام شوند.

دسترسی برای نظافت و تعمیر

پایه‌ها باید به‌گونه‌ای طراحی شوند که دسترسی به خروجی، شیر و نقاط موردنیاز برای بازرسی امکان‌پذیر باشد. فضای محدود زیر مخزن می‌تواند عملیات نظافت یا تعمیرات را دشوار کند؛ بنابراین، دسترسی باید بخشی از طراحی اولیه باشد.

نظافت و نگهداری مخزن استیل قیفی

روش نظافت مخزن قیفی به نوع ماده، کیفیت سطح داخلی، شکل مخروط، نوع خروجی و کاربرد تجهیز وابسته است. بخش پایینی مخزن و محل اتصال مخروط به بدنه باید از نظر دسترسی و امکان پاک‌سازی بررسی شوند؛ زیرا طراحی نامناسب می‌تواند موجب باقی‌ماندن مواد شود.

نظافت بخش مخروطی

بخش مخروطی باید به‌گونه‌ای طراحی شود که امکان نظافت مؤثر آن وجود داشته باشد. شکل اتصال، کیفیت جوش‌ها و محل خروجی بر دسترسی برای پاک‌سازی اثر دارند. اگر ماده به سطح می‌چسبد یا پس از مدتی سخت می‌شود، روش نظافت باید پیش از ساخت بررسی شود.

بررسی شیر و خروجی

شیر و مسیر خروجی باید در برنامه نظافت و بازرسی قرار گیرند. باقی‌ماندن مواد در این بخش ممکن است موجب گرفتگی، دشواری تخلیه یا آلودگی متقاطع شود. روش بازکردن، شست‌وشو و سرویس شیر باید با نوع قطعه و شرایط کاربرد هماهنگ باشد.

سازگاری مواد شوینده

مواد شوینده و ضدعفونی‌کننده باید با گرید استیل، قطعات آب‌بندی و سایر اجزا سازگار باشند. غلظت، دما و زمان تماس باید مطابق دستورالعمل مناسب تعیین شوند. انتخاب ماده نامناسب می‌تواند به سطح یا اجزای مخزن آسیب برساند.

بازرسی جوش‌ها و اتصالات

محل اتصال مخروط به بدنه، جوش‌های خروجی و اتصالات جانبی باید در بازدیدهای دوره‌ای بررسی شوند. نشتی، تغییر شکل، خوردگی یا آسیب سطحی باید ارزیابی شود و تعمیرات براساس شرایط واقعی تجهیز انجام گیرد.

نگهداری متناسب با نوع ماده

روش نگهداری مخزن به ماده داخل آن وابسته است. برای مواد غذایی، الزامات نظافت و جلوگیری از آلودگی اهمیت دارند؛ در مواد شیمیایی، سازگاری متریال و روش ایمن تخلیه نیز باید بررسی شوند. برنامه نگهداری باید با کاربرد واقعی مخزن هماهنگ باشد.

قیمت مخزن استیل قیفی به چه عواملی بستگی دارد؟

قیمت مخزن استیل قیفی به ظرفیت، ابعاد، گرید و ضخامت ورق، شکل مخروط، نوع خروجی، سازه نگهدارنده و تجهیزات جانبی وابسته است. تا زمانی که مشخصات فنی پروژه تعیین نشده باشند، اعلام قیمت دقیق ممکن نیست. مقایسه پیشنهادهای ساخت نیز باید براساس مشخصات یکسان انجام شود.

۱. ظرفیت و ابعاد

حجم مخزن، قطر بدنه، ارتفاع و ابعاد بخش مخروطی بر مقدار مواد مصرفی و عملیات ساخت اثر دارند. محدودیت‌های محل نصب و مسیر حمل نیز ممکن است بر طراحی و هزینه اجرا تأثیر بگذارند.

۲. گرید و ضخامت ورق

گرید و ضخامت ورق باید براساس نوع ماده، شرایط کاری و طراحی سازه تعیین شوند. ضخامت موردنیاز را نمی‌توان صرفاً از روی ظرفیت یا یک نمونه عمومی مشخص کرد.

۳. شکل و زاویه مخروط

ارتفاع مخروط، زاویه کف و جزئیات اتصال آن به بدنه بر ساخت و ابعاد کلی مخزن اثر می‌گذارند. طراحی ویژه برای محدودیت‌های نصب یا شرایط تخلیه نیز ممکن است هزینه ساخت را تغییر دهد.

۴. نوع خروجی و شیر

نوع شیر، قطر اتصال، جنس قطعات و روش نصب از عوامل مؤثر بر قیمت هستند. اگر خروجی باید با یک خط انتقال یا تجهیز خاص هماهنگ باشد، مشخصات آن باید در استعلام درج شوند.

۵. پایه‌ها و سازه نگهدارنده

نوع پایه، ارتفاع موردنیاز، شرایط نصب و الزامات سازه‌ای بر هزینه ساخت اثر دارند. طراحی پایه‌ها باید متناسب با وزن مخزن در حالت پر و شرایط بهره‌برداری انجام شود.

۶. پرداخت سطح و الزامات بهداشتی

کیفیت پرداخت سطح، جزئیات جوش‌کاری و الزامات نظافت ممکن است بر هزینه ساخت اثر بگذارند. معیارهای موردنیاز باید براساس کاربرد مخزن و مشخصات پروژه تعیین شوند.

۷. تجهیزات جانبی

دریچه بازدید، اتصالات اضافی، تجهیزات کنترل، عایق یا جداره حرارتی در صورت نیاز می‌توانند در هزینه نهایی مؤثر باشند. این موارد باید به‌صورت شفاف در محدوده سفارش مشخص شوند.

برای جمع‌آوری اطلاعات اولیه سفارش، صفحه راهنمای خرید تجهیزات استیل می‌تواند مفید باشد.

مراحل سفارش ساخت مخزن استیل قیفی

مرحله اول: تعیین نوع ماده

نوع ماده، ویسکوزیته، وجود ذرات، شرایط دمایی و ویژگی‌های شیمیایی آن را مشخص کنید. اگر ماده به‌راحتی جریان پیدا نمی‌کند یا احتمال تجمع آن وجود دارد، این موضوع باید در مشخصات اولیه اعلام شود.

مرحله دوم: تعیین هدف طراحی

مشخص کنید مخزن برای ذخیره، تخلیه ثقلی، جمع‌آوری رسوبات یا تغذیه یک تجهیز پایین‌دست استفاده می‌شود. این هدف بر زاویه مخروط، محل خروجی و تجهیزات جانبی اثر می‌گذارد.

مرحله سوم: تعیین ظرفیت و ابعاد

ظرفیت مفید، قطر و ارتفاع مجاز، فضای نصب و محدودیت‌های حمل را مشخص کنید. در صورت وجود نقشه یا ابعاد محل نصب، ارائه آن‌ها به دقیق‌ترشدن طراحی کمک می‌کند.

مرحله چهارم: انتخاب متریال

گرید استیل و ضخامت ورق باید براساس نوع ماده و شرایط بهره‌برداری بررسی شوند. در صورت وجود الزامات خاص بهداشتی یا شیمیایی، این موارد باید در مشخصات سفارش درج شوند.

مرحله پنجم: طراحی مخروط و خروجی

زاویه کف، قطر خروجی، نوع شیر و روش انتقال باید متناسب با ماده و هدف تخلیه تعیین شوند. اگر مخزن به پمپ یا خط لوله متصل است، مشخصات تجهیز مقصد باید پیش از نهایی‌شدن نقشه مشخص باشند.

مرحله ششم: بررسی پایه‌ها و جانمایی

ارتفاع پایه‌ها، پایداری، فضای زیر مخزن و دسترسی برای نظافت و تعمیرات باید بررسی شوند. محل نصب باید توان تحمل بارهای موردنیاز را داشته باشد.

مرحله هفتم: دریافت پیشنهاد فنی و قیمت

پیشنهاد ساخت باید شامل ظرفیت، ابعاد، گرید استیل، ضخامت‌های طراحی‌شده، شکل مخروط، مشخصات خروجی، پایه‌ها و تجهیزات جانبی باشد. موارد خارج از محدوده سفارش نیز بهتر است از ابتدا روشن شوند.

مرحله هشتم: کنترل پیش از بهره‌برداری

پیش از استفاده، وضعیت بدنه، اتصالات، خروجی، پایه‌ها و امکان تخلیه و نظافت باید بررسی شوند. روش آزمون و کنترل باید متناسب با کاربرد و ساختار واقعی مخزن تعیین شود.

برای ارائه مشخصات پروژه و پیگیری درخواست، از صفحه تماس استفاده کنید.

چک‌لیست مشخصات لازم برای استعلام مخزن استیل قیفی

• نوع ماده و کاربرد مخزن
• ظرفیت مفید موردنیاز
• ویسکوزیته یا ویژگی‌های جریان ماده، در صورت اطلاع
• وجود ذرات، رسوبات یا احتمال چسبندگی
• گرید استیل موردنیاز، در صورت مشخص‌بودن
• ابعاد و محدودیت‌های فضای نصب
• نوع هندسه کف و هدف تخلیه
• محل و قطر خروجی
• نوع شیر یا اتصال موردنیاز
• نیاز به اتصال به پمپ یا خط انتقال
• نوع پایه و شرایط سازه‌ای محل نصب
• روش نظافت و الزامات بهداشتی یا شیمیایی
• نیاز به جداره حرارتی یا تجهیزات جانبی
• شرایط حمل، نصب و محدوده تحویل

سؤالات متداول درباره مخزن استیل قیفی

۱. مخزن استیل قیفی چیست؟

مخزن استیل قیفی مخزنی با بخش قیفی یا مخروطی است که مواد را به سمت یک نقطه پایین‌تر هدایت می‌کند. این ساختار می‌تواند برای تخلیه مایعات، جمع‌آوری رسوبات یا انتقال مواد به مرحله بعدی فرایند استفاده شود.

۲. مزیت اصلی کف قیفی چیست؟

کف قیفی می‌تواند مواد را به سمت خروجی هدایت کند و در برخی کاربردها تخلیه یا جمع‌آوری مواد ته‌نشین‌شده را آسان‌تر کند. میزان موفقیت به نوع ماده، زاویه مخروط، قطر خروجی و شرایط نصب وابسته است.

۳. آیا مخزن قیفی تمام مواد را کاملاً تخلیه می‌کند؟

خیر. کف مخروطی به تخلیه کمک می‌کند، اما تخلیه کامل به ویسکوزیته، چسبندگی، شکل کف، محل خروجی و مسیر جریان بستگی دارد. در صورت نیاز به تخلیه کامل، این الزام باید در طراحی به‌طور مشخص بررسی شود.

۴. زاویه مناسب کف قیفی چقدر است؟

زاویه مناسب به نوع ماده، ویژگی‌های جریان، ابعاد مخزن و هدف تخلیه وابسته است. نمی‌توان یک زاویه ثابت را برای همه مایعات، مواد غلیظ و جامدات دانه‌ای توصیه کرد.

۵. مخزن استیل قیفی برای چه صنایعی مناسب است؟

این ساختار ممکن است در صنایع غذایی، نوشیدنی، برخی فرایندهای شیمیایی و کاربردهای صنعتی مرتبط با تخلیه یا جمع‌آوری مواد استفاده شود. مناسب‌بودن آن باید با توجه به نوع ماده و شرایط بهره‌برداری ارزیابی شود.

۶. تفاوت مخزن قیفی و مخزن شیردار چیست؟

قیفی‌بودن به شکل هندسی مخزن مربوط است؛ درحالی‌که شیر، وسیله کنترل خروجی است. مخزن قیفی می‌تواند شیر داشته باشد، اما انتخاب شیر باید براساس نوع ماده و نیاز به کنترل جریان انجام شود.

۷. کدام گرید استیل برای مخزن قیفی مناسب است؟

گریدهای 304 و 316 ممکن است در طراحی بررسی شوند، اما انتخاب نهایی به نوع ماده، شرایط خوردگی، دما، مواد شوینده و الزامات پروژه وابسته است.

۸. آیا مخزن قیفی می‌تواند دوجداره باشد؟

بله، ساختار دوجداره در صورت وجود نیاز حرارتی مشخص قابل بررسی است. نوع جداره، سیال واسط و اتصالات باید براساس کاربرد طراحی شوند؛ دوجداره بودن به‌تنهایی نشان‌دهنده عملکرد حرارتی مشخص نیست.

۹. آیا مخزن قیفی برای مواد غلیظ مناسب است؟

این موضوع به ویسکوزیته، چسبندگی، دما، زاویه مخروط و قطر خروجی بستگی دارد. برای مواد غلیظ باید احتمال باقی‌ماندن محصول و نیاز به تجهیزات کمکی تخلیه بررسی شود.

۱۰. آیا می‌توان مخزن قیفی را به پمپ متصل کرد؟

در صورت سازگاری طراحی، اتصال به پمپ قابل بررسی است. قطر و محل خروجی، مشخصات پمپ، ویژگی‌های ماده و شرایط مسیر انتقال باید با یکدیگر هماهنگ باشند.

۱۱. قیمت مخزن استیل قیفی چگونه محاسبه می‌شود؟

ظرفیت، ابعاد، گرید و ضخامت ورق، زاویه مخروط، نوع خروجی، پایه‌ها و تجهیزات جانبی از عوامل مؤثر بر قیمت هستند. برای برآورد دقیق، مشخصات فنی و محدوده سفارش باید مشخص باشند.

۱۲. برای سفارش ساخت مخزن قیفی چه اطلاعاتی لازم است؟

نوع ماده، ظرفیت، ابعاد محل نصب، هدف تخلیه، ویژگی‌های جریان، گرید موردنیاز، نوع خروجی و شرایط سازه‌ای از اطلاعات مهم هستند. ارائه نقشه یا مشخصات فنی موجود می‌تواند به دقیق‌ترشدن طراحی کمک کند.

۱۳. آیا مخزن قیفی برای جمع‌آوری رسوبات مناسب است؟

در برخی کاربردها، کف مخروطی می‌تواند مواد ته‌نشین‌شده را به سمت خروجی هدایت کند. عملکرد آن به ویژگی‌های ذرات، خواص سیال، سرعت ته‌نشینی و طراحی خروجی وابسته است؛ بنابراین باید برای کاربرد واقعی بررسی شود.
