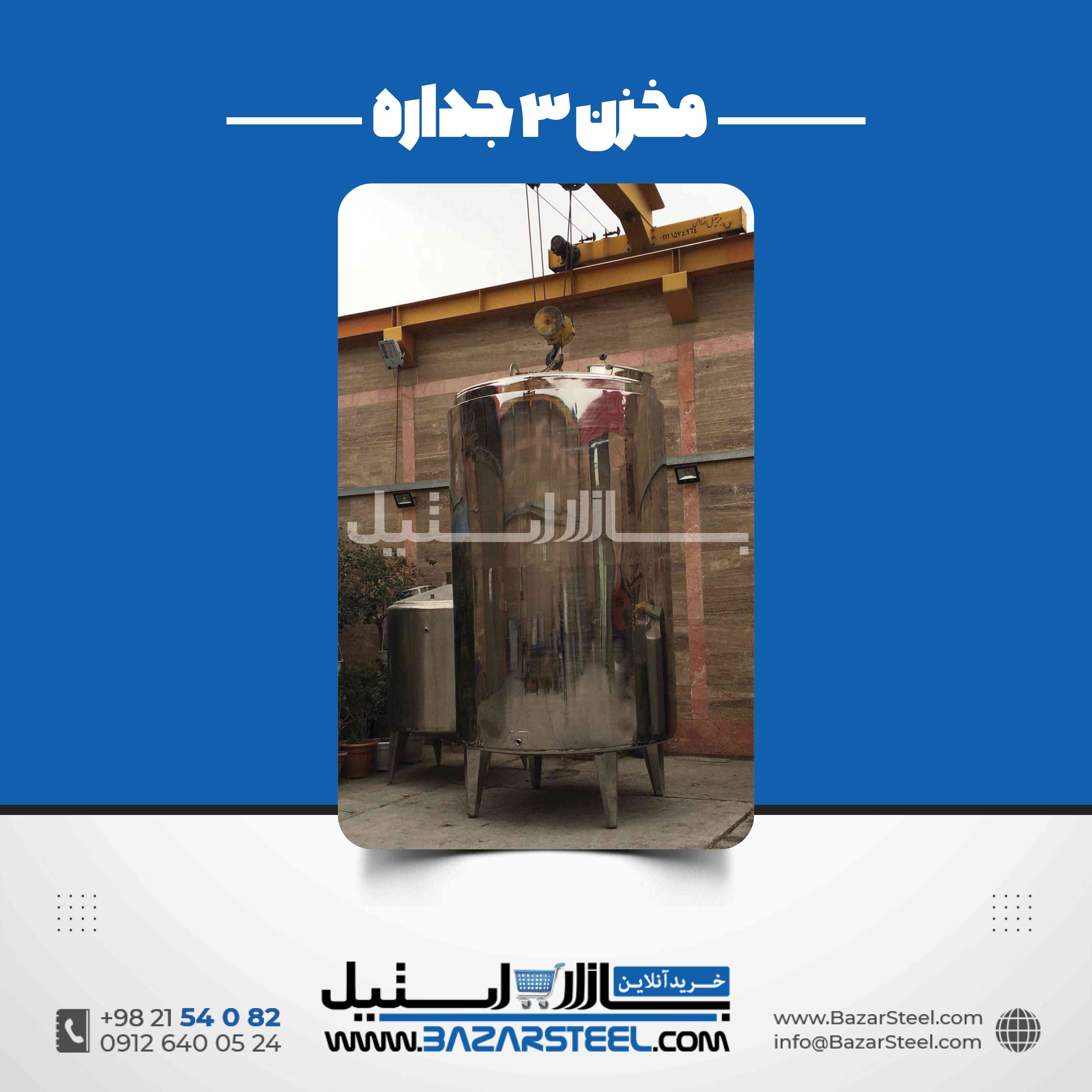

مخزن پروسس ۳ جداره استیل چیست؟

مخزن پروسس سه‌جداره نوعی مخزن فرآیندی است که ساختار آن برای انجام یک یا چند عملیات مشخص روی ماده طراحی می‌شود. در یک آرایش رایج، جداره داخلی فضای تماس با محصول را تشکیل می‌دهد، بخش میانی برای گردش سیال حرارتی یا ایجاد فضای عملکردی موردنیاز طراحی می‌شود و لایه بیرونی می‌تواند نقش عایق، پوشش محافظ یا تکمیل‌کننده ساختار مخزن را داشته باشد.

آرایش دقیق این سه بخش در همه محصولات یکسان نیست. در بعضی طراحی‌ها، فضای میانی به شکل ژاکت حرارتی اجرا می‌شود؛ در برخی دیگر ممکن است از ساختارهای انتقال حرارت متفاوت استفاده شود. همچنین لایه بیرونی می‌تواند متناسب با طرح عایق‌کاری و شرایط محیط نصب، شکل و جنس متفاوتی داشته باشد.

اصطلاح «پروسس تانک» به کارکرد فرآیندی مخزن اشاره دارد، نه صرفاً تعداد جداره‌ها. یک مخزن پروسس ممکن است با ساختار دوجداره یا آرایش دیگری طراحی شود. به همین دلیل، هنگام سفارش باید هم نوع فرایند و هم ساختار سه‌جداره موردنیاز به‌صورت جداگانه مشخص شوند.

ساختار سه‌جداره مخزن پروسس

۱. جداره داخلی؛ فضای تماس با محصول

جداره داخلی، سطحی است که محصول درون مخزن با آن تماس دارد. انتخاب جنس، ضخامت، کیفیت پرداخت، شکل کف و نحوه اتصال قطعات این بخش باید با خواص شیمیایی ماده، دمای کار، شرایط نظافت و الزامات فرایند هماهنگ باشد.

اگر محصول به الزامات بهداشتی یا نظافت ویژه نیاز داشته باشد، طراحی اتصالات، جوش‌ها، دریچه‌ها و نقاط احتمالی تجمع مواد اهمیت بیشتری پیدا می‌کند. جنس و کیفیت سطح قطعات داخلی باید بر اساس شرایط واقعی استفاده تعیین شود؛ عنوان کلی «استیل» به‌تنهایی برای تأیید سازگاری با همه مواد کافی نیست.

۲. جداره یا فضای میانی؛ بخش مرتبط با انتقال حرارت

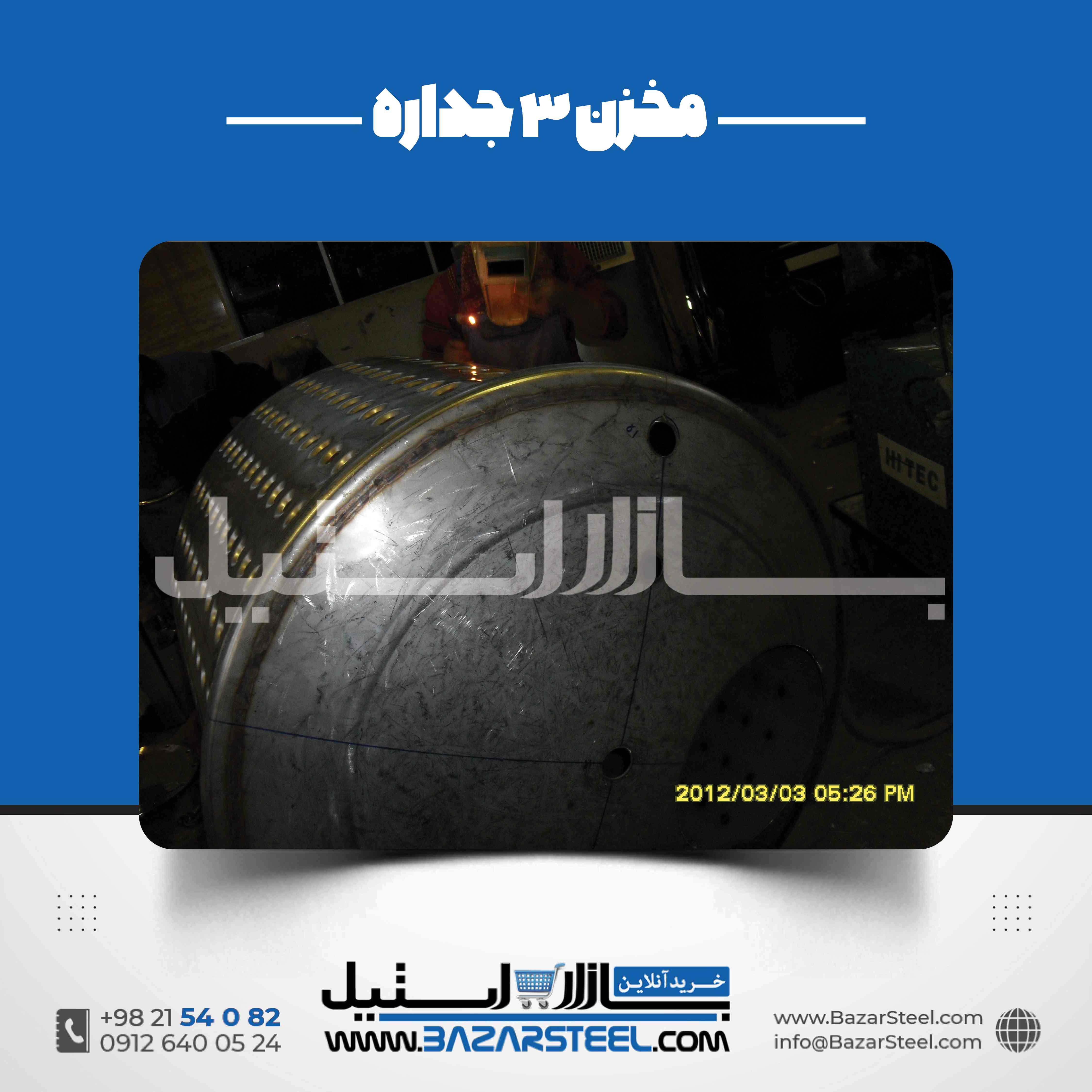

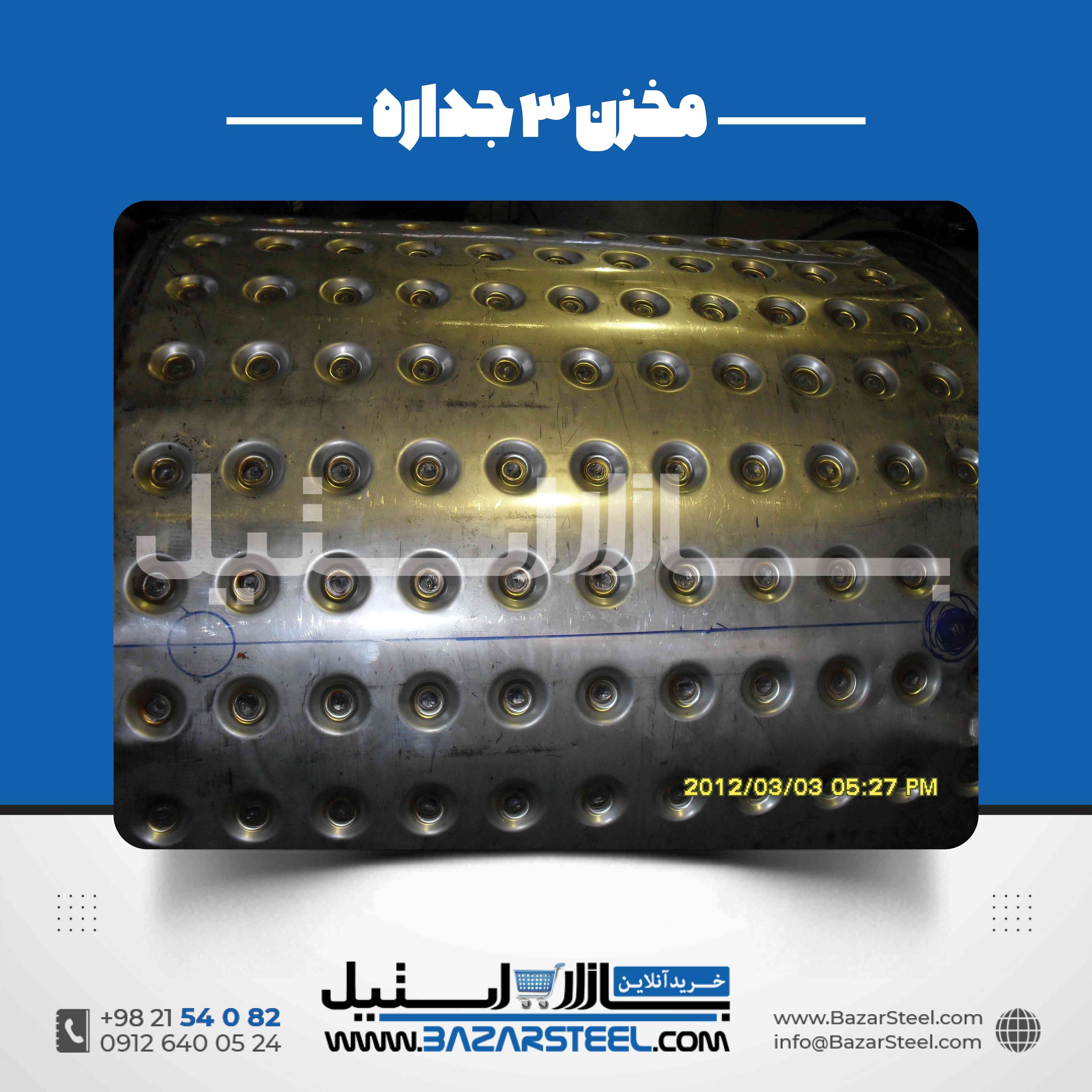

بخش میانی در طراحی‌های حرارتی می‌تواند برای گردش سیال گرم یا سرد به کار رود. انتخاب نوع ژاکت، محدوده پوشش، مسیر جریان و شرایط بهره‌برداری باید با میزان گرمایش یا سرمایش موردنیاز هماهنگ باشد.

نوع سیال واسط، دمای ورودی و خروجی، دبی گردش، سطح انتقال حرارت و اختلاف دمای میان سیال و محصول بر عملکرد سیستم اثر می‌گذارند. برای بعضی پروژه‌ها استفاده از آب گرم یا سرد بررسی می‌شود و در پروژه‌های دیگر ممکن است سیال واسط متفاوتی موردنیاز باشد. انتخاب نهایی باید بر اساس طراحی حرارتی و الزامات ایمنی انجام شود.

۳. جداره بیرونی؛ عایق و پوشش محافظ

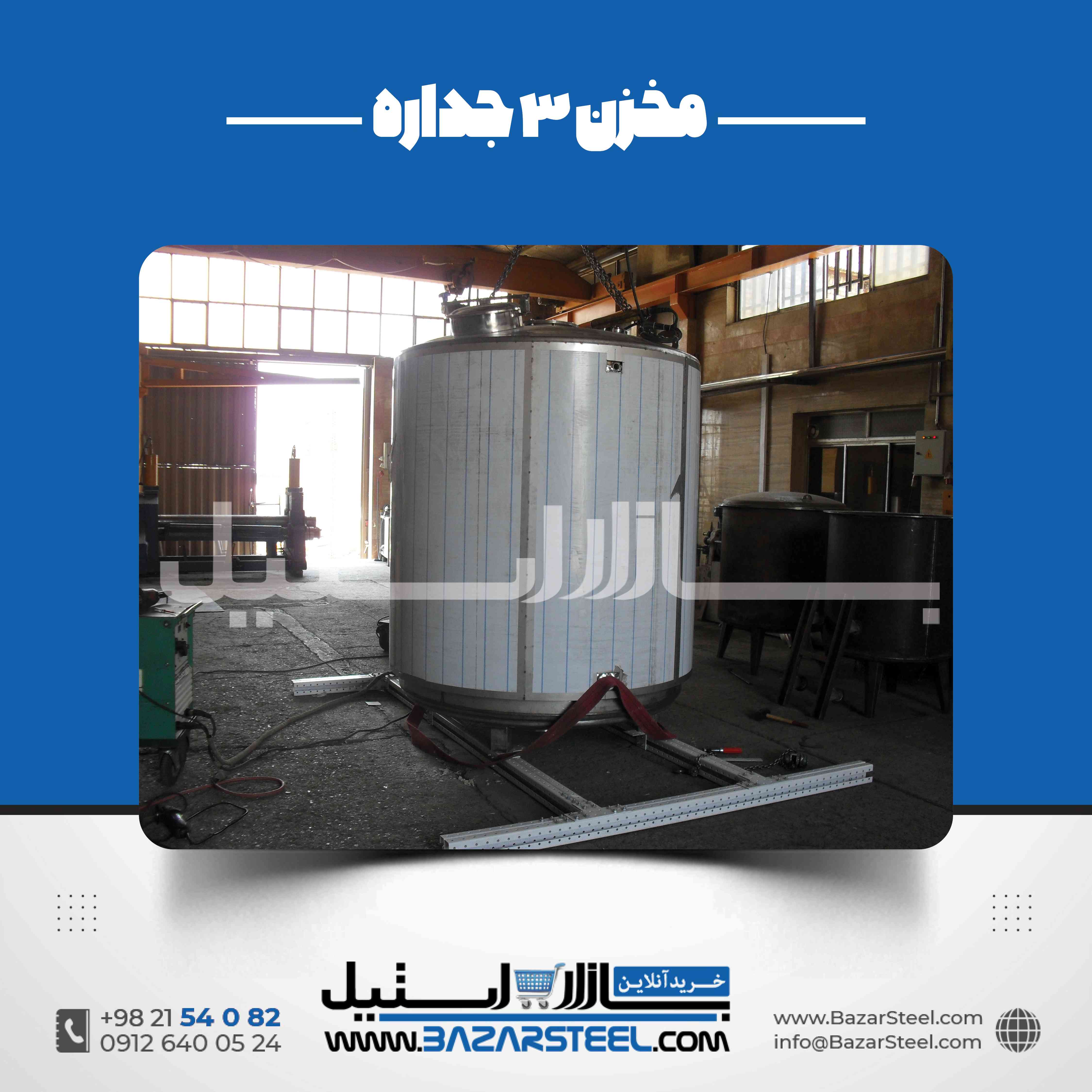

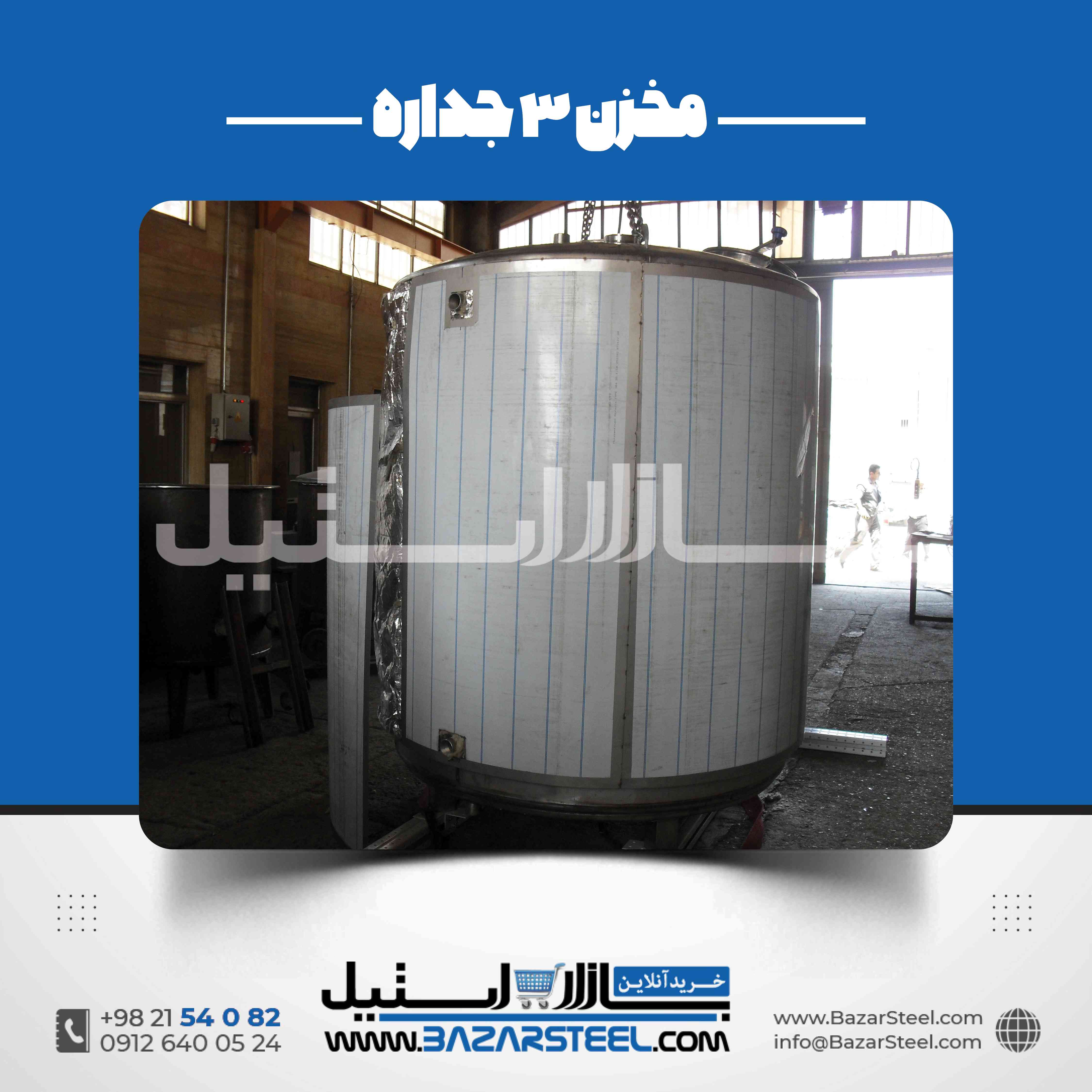

لایه بیرونی می‌تواند برای پوشاندن عایق، محافظت از بخش‌های داخلی و تکمیل بدنه خارجی استفاده شود. نوع عایق و پوشش باید با دمای کار، محیط نصب، الزامات نظافت و شرایط بهره‌برداری سازگار باشد.

عایق‌کاری مناسب می‌تواند به کاهش تبادل ناخواسته حرارت با محیط کمک کند؛ بااین‌حال میزان عملکرد آن به نوع و ضخامت عایق، کیفیت اجرا، پل‌های حرارتی، اتصالات و شرایط محیطی بستگی دارد. بنابراین نباید بدون محاسبه، درصد مشخصی از صرفه‌جویی انرژی یا مقدار ثابتی از حفظ دما را تضمین کرد.

مخزن پروسس سه‌جداره چه عملیاتی انجام می‌دهد؟

عملکرد مخزن بر اساس فرایند تعریف‌شده انتخاب می‌شود. وجود سه جداره به‌تنهایی به معنی امکان اجرای همه عملیات حرارتی یا شیمیایی نیست. تجهیزات و طراحی باید با هدف نهایی تولید هماهنگ باشند.

• گرمایش محصول: انتقال حرارت غیرمستقیم به ماده از طریق بخش حرارتی طراحی‌شده، در صورت پیش‌بینی این قابلیت.
• سرمایش محصول: انتقال حرارت از ماده به سیال سرد در سامانه‌ای که برای این وظیفه طراحی شده باشد.
• حفظ دمای فرایند: کمک به محدودکردن تبادل حرارتی ناخواسته با محیط با استفاده از طراحی حرارتی و عایق مناسب.
• اختلاط حین فرآوری: امکان تجهیز به همزن، در صورت نیاز به گردش یا یکنواخت‌سازی ماده.
• عمل‌آوری محصول: نگهداری ماده در شرایط زمانی و دمایی تعریف‌شده، در صورتی که ساختار مخزن و تجهیزات برای آن کاربرد مناسب باشند.
• کنترل فرایند: امکان پیش‌بینی حسگرها و تجهیزات کنترلی متناسب با نیاز پروژه.

برای فرایندهایی مانند پاستوریزاسیون، تخمیر، تبلور یا عمل‌آوری تخصصی، تنها وجود مخزن سه‌جداره کافی نیست. زمان فرایند، یکنواختی دما، شرایط اختلاط، الزامات بهداشتی، نحوه اندازه‌گیری و سایر پارامترهای اختصاصی باید بررسی شوند.

کاربرد مخزن پروسس ۳ جداره استیل در صنایع مختلف

صنایع لبنی

در صنایع لبنی، برخی عملیات آماده‌سازی، اختلاط، عمل‌آوری و کنترل دما به مخازن فرآیندی متناسب با محصول نیاز دارند. نوع همزن، محدوده دمایی، قابلیت نظافت، کیفیت سطح و الزامات بهداشتی باید برای محصول موردنظر مشخص شوند. کاربردهایی مانند آماده‌سازی یا عمل‌آوری بعضی فرآورده‌های لبنی تنها در صورت تطبیق طراحی با فرایند قابل بررسی هستند.

صنایع غذایی و نوشیدنی

در خطوط غذایی، مخزن فرآیندی ممکن است برای ترکیب مواد، گرم‌کردن، خنک‌سازی یا نگهداری موقت محصول در شرایط مشخص استفاده شود. طراحی باید با حساسیت محصول به دما، زمان فرآوری، روش نظافت و الزامات خط تولید هماهنگ باشد.

صنایع آرایشی و بهداشتی

برخی محصولات آرایشی و بهداشتی به ترکیب مواد و کنترل شرایط حرارتی نیاز دارند. در این کاربردها، سازگاری متریال، نوع همزن، قابلیت تخلیه، نظافت‌پذیری و احتمال باقی‌ماندن محصول در نقاط داخلی باید بررسی شود.

صنایع شیمیایی

در فرایندهای شیمیایی، انتخاب مخزن به ماهیت مواد، خورندگی، دمای کار، فشار احتمالی و شرایط واکنش بستگی دارد. مخزن سه‌جداره معمولی را نباید بدون بررسی مهندسی برای واکنش‌های فشاربالا یا شرایط ویژه شیمیایی مناسب فرض کرد.

فرایندهای اختصاصی

در پروژه‌هایی که به کنترل دقیق‌تر دما، اختلاط یا نگهداری در شرایط مشخص نیاز دارند، امکان بررسی طراحی اختصاصی وجود دارد. نوع تجهیزات و سطح کنترل باید بر اساس شرح فرایند و الزامات واقعی بهره‌برداری تعیین شود.

تفاوت مخزن پروسس سه‌جداره با مخزن دوجداره

تفاوت اصلی در آرایش ساختاری و نحوه اجرای بخش‌های حرارتی و بیرونی است. در بسیاری از طراحی‌های دوجداره، فضای میان جداره داخلی و خارجی برای گردش سیال حرارتی در نظر گرفته می‌شود. در ساختار سه‌جداره، یک لایه یا بخش اضافی نیز می‌تواند برای عایق‌کاری، پوشش محافظ یا عملکرد تعریف‌شده دیگری پیش‌بینی شود.

بااین‌حال، تعداد جداره‌ها به‌تنهایی معیار کافی برای مقایسه دو مخزن نیست. نوع ژاکت، سطح انتقال حرارت، کیفیت عایق، جنس متریال، طراحی کف، تجهیزات همزن و شرایط بهره‌برداری باید در کنار هم ارزیابی شوند.

اگر نیاز اصلی پروژه فقط انتقال حرارت باشد، باید بررسی شود که ساختار موردنظر از نظر فنی و اقتصادی متناسب است یا خیر. اگر حفظ دما، حفاظت لایه حرارتی یا الزامات خاص نصب نیز اهمیت داشته باشند، ساختار سه‌جداره می‌تواند گزینه قابل بررسی باشد.

برای مقایسه ساختارها می‌توانید صفحه مخزن استیل دوجداره و مخزن استیل سه‌جداره را نیز بررسی کنید.

انتخاب همزن برای مخزن پروسس سه‌جداره

همزن در برخی مخازن پروسس نقش مهمی دارد، اما در همه پروژه‌ها یکسان نیست. نوع همزن باید بر اساس ویسکوزیته، چگالی، حساسیت ماده به برش، هدف اختلاط، هندسه مخزن و شرایط حرارتی تعیین شود.

همزن پروانه‌ای، پره‌ای، توربینی، لنگری یا ساختارهای تخصصی ممکن است برای کاربردهای متفاوت بررسی شوند. انتخاب نوع مناسب باید بر پایه مشخصات واقعی ماده انجام شود؛ نمی‌توان یک نوع همزن یا یک توان موتور را برای همه مخازن پروسس سه‌جداره مناسب دانست.

در صورت استفاده از همزن، اثر آن بر گردش ماده و انتقال حرارت نیز اهمیت دارد. طراحی نامناسب ممکن است باعث ایجاد نواحی کم‌جریان، اختلاف دمای موضعی، ورود هوای ناخواسته یا افزایش بار مکانیکی شود. هماهنگی میان همزن، بدنه و سامانه حرارتی باید از مرحله طراحی در نظر گرفته شود.

برای مطالعه بیشتر درباره مجموعه‌های اختلاط، به مرجع میکسرهای استیل مراجعه کنید. این صفحه مکمل موضوع حاضر است و جایگزین مشخصات فنی مخزن پروسس نمی‌شود.

انتخاب گرید استیل و کیفیت سطح

گرید استیل باید بر اساس سازگاری شیمیایی با محصول و سیال‌های مورد استفاده، دمای بهره‌برداری، شرایط شست‌وشو و الزامات کاربرد انتخاب شود. گریدهای 304 و 316 ممکن است در بعضی پروژه‌ها بررسی شوند، اما هیچ‌کدام را نمی‌توان بدون اطلاعات ماده و شرایط تماس به‌صورت قطعی توصیه کرد.

لازم است جنس جداره داخلی، بخش‌های در تماس با محصول، نازل‌ها، اتصالات و قطعات داخلی با نیاز پروژه هماهنگ باشد. ممکن است شرایط تماس در بخش‌های مختلف یک تجهیز متفاوت باشد؛ بنابراین انتخاب متریال باید به‌صورت مهندسی و برای اجزای مربوط انجام شود.

کیفیت پرداخت سطح، طراحی جوش‌ها و امکان نظافت نیز از عوامل مهم هستند. در کاربردهای حساس، روش شست‌وشو، نوع مواد شوینده، نقاط تخلیه و احتمال تجمع باقی‌مانده محصول باید از ابتدا در طراحی دیده شوند.

برای آشنایی با خانواده‌های استیل و تفاوت گریدها می‌توانید به مرجع گریدهای استیل مراجعه کنید. انتخاب نهایی باید با شرایط واقعی فرایند تطبیق داده شود.

کنترل دما، عایق‌کاری و تجهیزات کنترلی

طراحی حرارتی مخزن باید بر اساس دمای اولیه محصول، دمای هدف، زمان مجاز رسیدن به دمای موردنظر، خواص حرارتی ماده، حجم بچ و شرایط سیال واسط انجام شود. اگر محصول در طول فرایند تغییر ویسکوزیته یا رفتار حرارتی داشته باشد، این تغییرات نیز باید بررسی شوند.

سامانه کنترل می‌تواند بر اساس نیاز پروژه شامل حسگر دما، نمایشگر، کنترلر، کنترل دور همزن یا تجهیزات مرتبط باشد. نوع حسگر، محل نصب و شیوه کنترل باید با دقت موردنیاز و ویژگی‌های فرایند هماهنگ باشند.

وجود حسگر یا کنترلر به‌تنهایی به معنی تضمین یکنواختی دما نیست. محل اندازه‌گیری، الگوی گردش ماده، طراحی انتقال حرارت و روش بهره‌برداری همگی بر نتیجه اثر دارند.

در صورتی که پروژه به عملکرد حرارتی ویژه نیاز دارد، باید الزامات آن پیش از ساخت تعیین شوند. فشار و دمای مجاز مدار حرارتی، نوع سیال، الزامات ایمنی و جزئیات اتصالات نباید بدون محاسبات و تأیید فنی مشخص شوند.

عوامل مؤثر بر قیمت مخزن پروسس ۳ جداره استیل

قیمت این تجهیز به ابعاد و ظرفیت، ساختار جداره‌ها، متریال، تجهیزات فرآیندی و شرایط بهره‌برداری وابسته است. بدون مشخصات فنی نمی‌توان قیمت قطعی یا مقایسه دقیقی میان مدل‌های متفاوت ارائه کرد.

• ظرفیت و ابعاد: حجم مفید، ارتفاع، قطر، شکل کف و فضای موردنیاز برای نصب.
• متریال: گرید و ضخامت بخش‌های مختلف با توجه به الزامات پروژه.
• ساختار سه‌جداره: نوع ژاکت، نحوه اجرای بخش میانی، عایق و پوشش بیرونی.
• سامانه حرارتی: نوع سیال واسط، سطح انتقال حرارت و تجهیزات موردنیاز.
• همزن و محرک: نوع پروانه، شافت، گیربکس، توان و گشتاور موردنیاز در صورت وجود همزن.
• ابزار دقیق: حسگرها، نمایشگرها، کنترلرها و سطح اتوماسیون.
• اتصالات و تجهیزات جانبی: ورودی و خروجی‌ها، دریچه بازدید، محل نمونه‌گیری و سایر نیازهای خط.
• کیفیت ساخت و نظافت‌پذیری: جزئیات جوشکاری، پرداخت سطح و الزامات ویژه فرایند.
• حمل و نصب: ابعاد تجهیز، شرایط دسترسی محل نصب و نیازهای اجرایی.

برای برآورد دقیق‌تر، بهتر است شرح فرایند، حجم بچ، دمای کار، زمان موردنیاز برای گرمایش یا سرمایش و تجهیزات مورد انتظار در اختیار واحد فنی قرار گیرد.

مراحل سفارش ساخت مخزن پروسس سه‌جداره

1. تعریف فرایند: مشخص کنید مخزن برای چه محصول و چه عملیاتی استفاده می‌شود.
2. تعیین ظرفیت: حجم هر بچ، حجم مفید و میزان تولید موردنیاز را مشخص کنید.
3. ثبت شرایط حرارتی: دمای اولیه و هدف، زمان موردنیاز و نیاز به گرمایش یا سرمایش را اعلام کنید.
4. بررسی ماده: خواص شیمیایی، ویسکوزیته، حساسیت دمایی و الزامات نظافت را مشخص کنید.
5. تعیین ساختار: نوع جداره‌ها، مدار حرارتی، عایق و پوشش بیرونی را بر اساس نیاز پروژه بررسی کنید.
6. تعیین تجهیزات: در صورت نیاز، نوع همزن، محرک، حسگرها و سامانه کنترل را مشخص کنید.
7. تأیید متریال و نقشه: مشخصات فنی، اتصالات، ابعاد و الزامات ساخت پیش از شروع کار تأیید شوند.
8. برنامه‌ریزی اجرا: شرایط حمل، نصب، اتصال به خطوط و نیازهای راه‌اندازی بررسی شوند.

برای هماهنگی درباره نیاز پروژه، می‌توانید از صفحه تماس با ما استفاده کنید. مشاهده نمونه‌کارهای مخزن استیل نیز برای شناخت انواع ساختارها مفید است؛ مشخصات هر پروژه باید مستقل از نمونه‌های دیگر تعیین شود.

چک‌لیست فنی پیش از سفارش

• نوع محصول و هدف فرآوری مشخص شده است.
• حجم مفید و میزان تولید هر بچ تعیین شده است.
• دمای اولیه، دمای هدف و زمان موردنیاز مشخص شده‌اند.
• نیاز به گرمایش، سرمایش یا حفظ دما بررسی شده است.
• ساختار جداره میانی و روش انتقال حرارت تعیین شده است.
• نوع و شرایط عایق‌کاری مشخص شده است.
• گرید استیل بر اساس سازگاری شیمیایی انتخاب می‌شود.
• نیاز به همزن و تجهیزات کنترلی بررسی شده است.
• محل ورودی‌ها، خروجی‌ها و دریچه‌های بازدید مشخص است.
• نظافت‌پذیری، دسترسی تعمیراتی و شرایط نصب بررسی شده‌اند.
• محدودیت‌های دما و فشار هر بخش بر اساس طراحی فنی تعیین می‌شوند.
• نقشه و مشخصات نهایی پیش از ساخت تأیید می‌شوند.
