مخزن همزن استیل چیست؟

مخزن همزن استیل یک تجهیز فرایندی است که در آن، یک مجموعه مکانیکی انرژی لازم را به ماده داخل مخزن منتقل می‌کند. این انرژی باعث گردش ماده و ایجاد جریان درون مخزن می‌شود. بسته به نوع همزن و خواص ماده، هدف می‌تواند مخلوط‌کردن دو مایع، یکنواخت‌کردن ترکیب، کمک به حل‌شدن مواد، نگه‌داشتن ذرات جامد در حالت معلق یا بهبود انتقال حرارت باشد.

این محصول با مخزن ذخیره معمولی تفاوت دارد. در مخزن ذخیره، هدف اصلی نگهداری ماده است؛ اما در مخزن همزن‌دار، عملکرد مجموعه اختلاط نیز اهمیت دارد. حتی اگر دو مخزن حجم یکسانی داشته باشند، به دلیل تفاوت ویسکوزیته، هندسه داخلی، نوع پروانه و هدف تولید ممکن است به طراحی‌های کاملاً متفاوتی نیاز داشته باشند.

همچنین باید میان «مخزن همزن استیل» و «دستگاه میکسر مستقل» تفاوت قائل شد. در بسیاری از کاربردهای صنعتی، همزن بخشی از یک مجموعه شامل مخزن، محرک، شافت، پروانه و تجهیزات جانبی است. در بعضی خطوط تولید نیز دستگاه اختلاط مستقل در کنار مخزن قرار می‌گیرد. انتخاب میان این دو راهکار به روش تولید و ساختار خط بستگی دارد.

کاربردهای مخزن همزن استیل در صنعت

مخازن همزن‌دار در صنایع مختلف استفاده می‌شوند؛ اما نوع طراحی آن‌ها باید با ویژگی‌های محصول و الزامات تولید هماهنگ باشد. کاربردهای متداول عبارت‌اند از:

• صنایع غذایی و نوشیدنی: ترکیب مایعات، آماده‌سازی مواد اولیه و یکنواخت‌سازی مخلوط‌ها با رعایت الزامات بهداشتی متناسب با محصول.
• صنایع شیمیایی: اختلاط مواد سازگار با متریال انتخابی، آماده‌سازی محلول‌ها و ترکیب افزودنی‌ها.
• صنایع شوینده: ترکیب مواد اولیه مایع و نیمه‌مایع با توجه به کف‌زایی، ویسکوزیته و حساسیت فرمولاسیون.
• صنایع آرایشی و بهداشتی: مخلوط‌کردن مواد اولیه با توجه به بافت محصول، حساسیت به برش و الزامات نظافت.
• فرایندهای دارویی و بهداشتی: کاربردهای مشخصی که به متریال، طراحی بهداشتی، قابلیت نظافت و مستندات متناسب با الزامات پروژه نیاز دارند.
• واحدهای آماده‌سازی مواد: یکنواخت نگه‌داشتن ترکیب یا جلوگیری از ته‌نشینی در محدوده‌ای که با طراحی همزن امکان‌پذیر باشد.

مناسب‌بودن مخزن برای هر کاربرد باید جداگانه ارزیابی شود. برای مثال، مخزن مناسب یک محلول رقیق لزوماً برای ماده خمیری یا محصولی که در حین اختلاط غلیظ‌تر می‌شود، عملکرد مطلوبی نخواهد داشت.

اجزای اصلی مخزن استیل با همزن

مجموعه مخزن همزن استیل از بخش‌هایی تشکیل می‌شود که عملکرد آن‌ها به یکدیگر وابسته است. ترکیب دقیق تجهیزات بر اساس مشخصات پروژه تعیین می‌شود و همه گزینه‌های زیر در تمام مخازن ضروری نیستند.

۱. بدنه مخزن

بدنه، فضای نگهداری و اختلاط ماده را فراهم می‌کند. قطر و ارتفاع، شکل کف، نوع درپوش، محل نازل‌ها و نحوه استقرار بدنه بر جریان ماده، امکان تخلیه و دسترسی برای شست‌وشو اثر می‌گذارند. ضخامت ورق و جزئیات سازه‌ای باید بر اساس ابعاد، بارهای واردشده، شرایط بهره‌برداری و الزامات طراحی تعیین شوند.

۲. موتور و گیربکس

موتور انرژی لازم برای حرکت همزن را تأمین می‌کند و گیربکس، در صورت استفاده، دور و گشتاور را متناسب با طراحی انتقال می‌دهد. انتخاب این مجموعه صرفاً بر اساس حجم مخزن یا مقایسه توان موتور انجام نمی‌شود. ویسکوزیته ماده، نوع پروانه، دور موردنیاز، شرایط شروع به کار و بیشترین بار عملیاتی نیز باید بررسی شوند.

۳. شافت همزن

شافت، گشتاور را به پروانه منتقل می‌کند. طول، قطر، نحوه اتصال، شرایط تکیه‌گاهی و میزان انحراف آن از ملاحظات طراحی هستند. در مخازن بلند یا فرایندهایی با بار مکانیکی بیشتر، بررسی ارتعاش و پایداری مجموعه اهمیت ویژه‌ای دارد.

۴. پروانه یا پره اختلاط

پروانه عامل اصلی ایجاد جریان درون مخزن است. شکل، قطر، تعداد پره‌ها، زاویه نصب و سرعت آن بر الگوی جریان و شدت اختلاط اثر می‌گذارند. نوع پروانه باید بر اساس هدف فرایند انتخاب شود؛ استفاده از یک شکل ثابت برای همه مواد تصمیم مهندسی مناسبی نیست.

۵. درپوش، دریچه‌ها و اتصالات

محل ورود مواد، دریچه بازدید، خروجی تخلیه و اتصالات جانبی باید با روش بارگیری، نظافت و انتقال محصول هماهنگ باشند. در صورت وجود نیازهای خاص فرایندی، محل نصب حسگرها یا تجهیزات جانبی نیز باید از مرحله طراحی در نظر گرفته شود.

۶. تجهیزات کنترلی

بسته به نیاز خط تولید، امکان بررسی تجهیزاتی مانند کنترل دور، نمایش دما، اندازه‌گیری سطح، کنترل زمان اختلاط یا تابلو فرمان وجود دارد. انتخاب این تجهیزات به سطح اتوماسیون و شرایط واقعی بهره‌برداری وابسته است و نباید بدون نیاز مشخص به طراحی افزوده شود.

انواع همزن مورد استفاده در مخزن استیل

انتخاب همزن باید از هدف فرایند شروع شود. همزنی که برای گردش سریع یک مایع رقیق مناسب است، ممکن است برای ماده غلیظ یا فرایندی که به برش مکانیکی کنترل‌شده نیاز دارد، انتخاب مناسبی نباشد.

همزن پروانه‌ای

همزن‌های پروانه‌ای معمولاً برای ایجاد گردش در مایعات با ویسکوزیته پایین تا متوسط بررسی می‌شوند. نوع جریان، قطر پروانه، سرعت و هندسه مخزن در نتیجه نهایی مؤثرند. انتخاب این نوع همزن باید بر اساس هدف اختلاط و خواص ماده انجام شود.

همزن پره‌ای یا پارویی

همزن‌های پره‌ای در برخی کاربردهای اختلاط عمومی و گردش ماده مورد استفاده قرار می‌گیرند. طراحی پره و سرعت چرخش باید با مقاومت ماده در برابر حرکت و شکل مخزن هماهنگ باشد. نام عمومی «پره‌ای» به‌تنهایی برای تعیین عملکرد یا توان موردنیاز کافی نیست.

همزن توربینی

همزن توربینی می‌تواند برای فرایندهایی که به الگوی جریان مشخص یا شدت اختلاط متفاوت نیاز دارند بررسی شود. هندسه پره و جهت جریان ایجادشده باید با هدفی مانند ترکیب، پراکنده‌سازی یا کمک به انتقال جرم هماهنگ باشد.

همزن لنگری

همزن لنگری معمولاً در طراحی برای مواد غلیظ‌تر یا کاربردهایی که گردش ماده در نزدیکی دیواره اهمیت دارد، بررسی می‌شود. فاصله همزن از دیواره، گشتاور، سرعت و امکان انتقال حرارت از عوامل مهم در انتخاب این ساختار هستند.

همزن مارپیچی یا تخصصی

برای بعضی مواد با رفتار جریان پیچیده، طراحی‌های مارپیچی یا ساختارهای تخصصی قابل بررسی هستند. انتخاب آن‌ها به رفتار ماده در حین حرکت، محدوده ویسکوزیته و هدف اختلاط بستگی دارد.

همزن دورمتغیر

در فرایندهایی که مراحل مختلف تولید به سرعت‌های متفاوت نیاز دارند، کنترل دور می‌تواند به تنظیم شرایط اختلاط کمک کند. محدوده دور باید با مشخصات موتور، گیربکس، پروانه و بار فرایند سازگار باشد. دورمتغیر به‌تنهایی تضمین‌کننده اختلاط مناسب نیست؛ هندسه و انتخاب صحیح مجموعه همچنان اهمیت دارند.

چگونه نوع همزن مناسب را انتخاب کنیم؟

برای انتخاب همزن، ابتدا باید مشخص شود که فرایند دقیقاً به چه نتیجه‌ای نیاز دارد. عبارت کلی «مخلوط‌کردن مواد» ممکن است به عملیات‌های متفاوتی اشاره کند: ترکیب دو مایع، حل‌کردن پودر، معلق نگه‌داشتن ذرات، یکنواخت‌سازی دما یا جلوگیری از جداشدن اجزای مخلوط.

پس از تعیین هدف، خواص ماده بررسی می‌شود. ویسکوزیته در دمای واقعی کار، چگالی، وجود ذرات جامد، حساسیت به برش، تمایل به کف‌کردن و تغییر خواص در طول فرایند می‌توانند در طراحی مؤثر باشند. اگر ماده در حین تولید غلیظ‌تر می‌شود، طراحی باید شرایط دشوارتر فرایند را نیز در نظر بگیرد.

هندسه مخزن نیز مهم است. نسبت قطر به ارتفاع، شکل کف، محل تخلیه، وجود موانع داخلی و فضای در دسترس برای نصب همزن می‌توانند الگوی گردش را تغییر دهند. در بعضی طراحی‌ها، بررسی نیاز به صفحات ضدچرخش یا تغییر محل نصب همزن ضرورت پیدا می‌کند؛ این تصمیم باید بر اساس شرایط واقعی پروژه باشد.

در نهایت، توان، دور و گشتاور محرک باید با بار مورد انتظار هماهنگ شوند. افزایش توان یا سرعت بدون بررسی جریان، همیشه به بهبود کیفیت اختلاط منجر نمی‌شود و در برخی کاربردها می‌تواند کف‌زایی، ورود هوا، افزایش دما یا تنش مکانیکی را بیشتر کند.

انتخاب جنس استیل و کیفیت سطح داخلی

انتخاب گرید استیل باید بر اساس ترکیب شیمیایی ماده، دمای کار، مواد شست‌وشو، مدت تماس، شرایط محیطی و الزامات محصول انجام شود. صرف استفاده از عنوان «استیل ضدزنگ» برای تأیید سازگاری شیمیایی کافی نیست.

گریدهای متداول مانند 304 و 316 ممکن است در برخی پروژه‌ها قابل بررسی باشند، اما هیچ‌کدام نباید بدون شناخت ماده و شرایط تماس به‌عنوان انتخاب قطعی معرفی شوند. در فرایندهای خورنده یا حساس، لازم است سازگاری متریال بدنه، شافت، پروانه، اتصالات و سایر قطعات در تماس با محصول جداگانه ارزیابی شود.

پرداخت سطح داخلی نیز باید متناسب با نوع محصول و روش نظافت انتخاب شود. وجود گوشه‌های دشوار برای شست‌وشو، جوش‌های نامناسب یا نقاط تجمع مواد می‌تواند نظافت و تخلیه را دشوار کند. اگر کاربرد به الزامات بهداشتی ویژه نیاز دارد، معیارهای سطح، طراحی اتصالات و روش پاک‌سازی باید پیش از ساخت مشخص شوند.

برای بررسی بیشتر خانواده‌های استیل و تفاوت گریدها می‌توانید به مرجع معرفی گریدهای استیل مراجعه کنید. انتخاب نهایی همچنان باید با شرایط واقعی فرایند تطبیق داده شود.

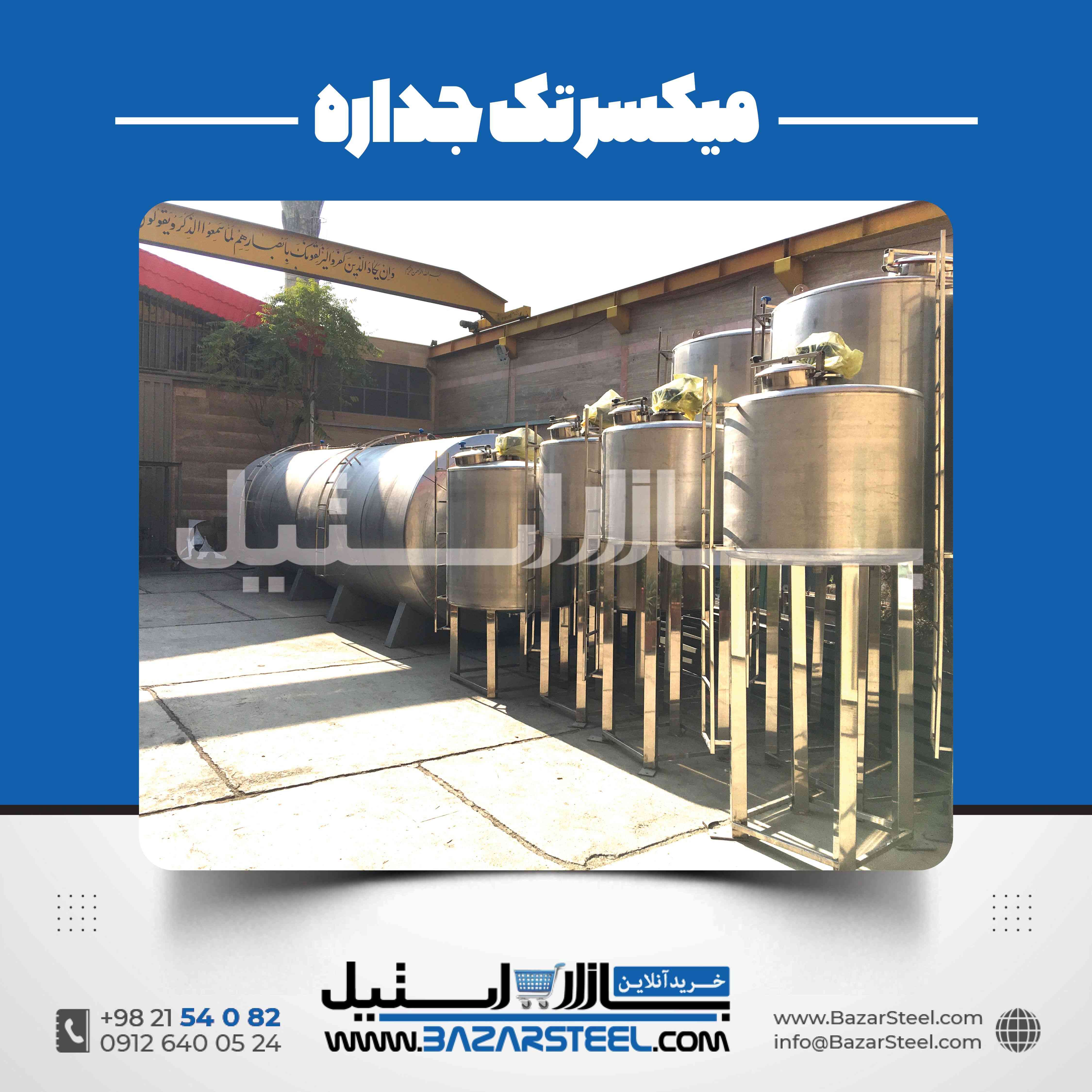

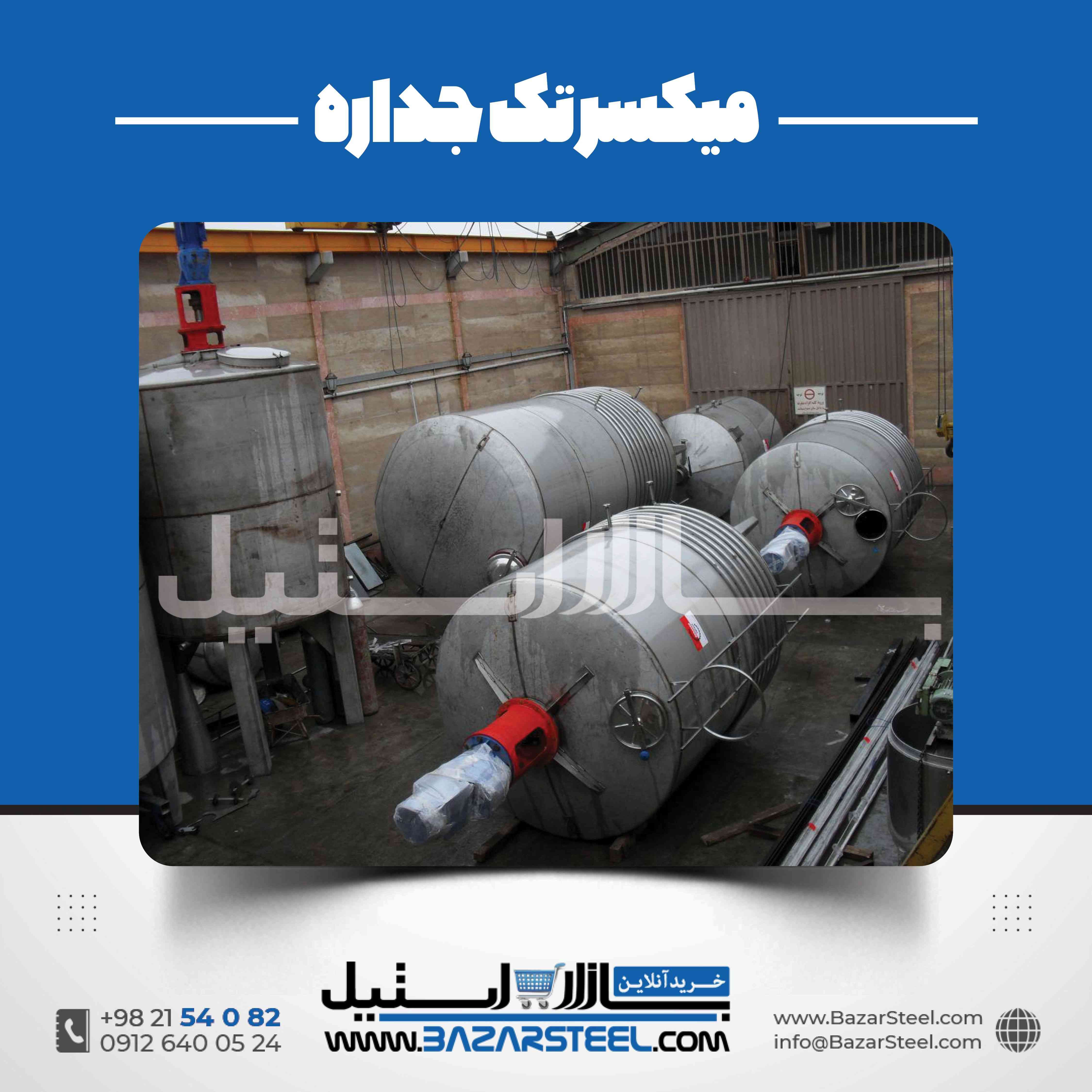

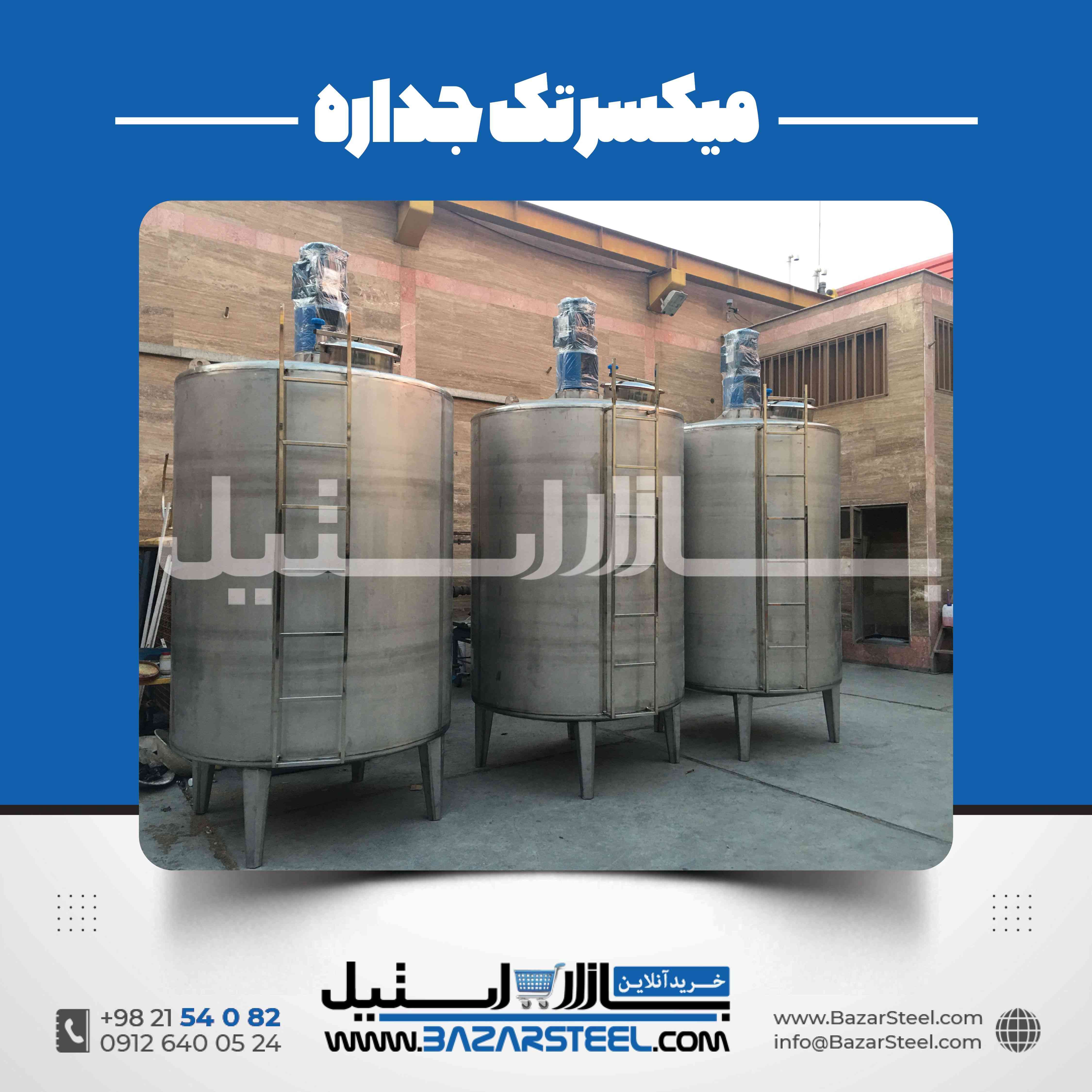

مخزن همزن استیل تک‌جداره یا دوجداره؟

انتخاب تعداد جداره‌ها به نیاز فرایندی وابسته است. اگر اختلاط در دمای محیط انجام می‌شود و کنترل حرارتی ویژه‌ای لازم نیست، ممکن است ساختار ساده‌تر پاسخ‌گوی نیاز باشد. در صورت نیاز به گرمایش یا سرمایش، می‌توان ساختار دارای جداره یا مدار حرارتی را بررسی کرد.

وجود جداره به‌تنهایی ظرفیت گرمایش یا سرمایش را مشخص نمی‌کند. سطح انتقال حرارت، دمای سیال واسط، دبی گردش، خواص ماده داخل مخزن، عایق‌کاری و زمان موردنیاز برای رسیدن به دمای هدف باید در طراحی در نظر گرفته شوند.

برای آشنایی با ساختارهای قابل بررسی، صفحه مخزن استیل دوجداره و همچنین مخزن استیل سه‌جداره می‌توانند مرجع تکمیلی باشند. نوع ساختار باید با نیاز حرارتی و شرایط بهره‌برداری پروژه انتخاب شود.

ظرفیت مخزن همزن‌دار چگونه تعیین می‌شود؟

ظرفیت موردنیاز فقط از روی حجم کل محصول قابل تعیین نیست. باید حجم هر بچ، مقدار فضای لازم برای حرکت ماده، احتمال کف‌کردن، تغییر حجم در فرایند، نحوه ورود مواد و فضای موردنیاز برای اختلاط بررسی شود.

حجم اسمی مخزن با حجم مفید قابل استفاده یکسان نیست. در مخازنی که هنگام اختلاط احتمال ایجاد کف یا گرداب وجود دارد، پرکردن مخزن تا حداکثر حجم هندسی می‌تواند مشکل‌ساز باشد. میزان فضای خالی لازم باید بر اساس رفتار ماده و شرایط واقعی فرایند تعیین شود.

اگر چند محصول مختلف در یک مخزن تولید می‌شوند، باید تفاوت خواص آن‌ها نیز بررسی شود. ممکن است یک حجم ثابت برای همه بچ‌ها قابل استفاده باشد، اما انتخاب همزن و محرک باید شرایط دشوارتر و محدوده واقعی محصولات را پوشش دهد.

عوامل مؤثر بر قیمت مخزن همزن استیل

قیمت مخزن همزن استیل به مجموعه‌ای از مشخصات فنی و ساختاری وابسته است. بدون مشخصات پروژه، اعلام یک قیمت قطعی یا مقایسه منصفانه میان دو پیشنهاد امکان‌پذیر نیست.

• ابعاد و ظرفیت: حجم مفید، هندسه بدنه، شکل کف و ابعاد کلی بر میزان مواد اولیه و عملیات ساخت اثر می‌گذارند.
• گرید و ضخامت استیل: انتخاب متریال و ضخامت باید با شرایط طراحی و بهره‌برداری سازگار باشد.
• نوع همزن: ساختار پروانه، طول شافت، نوع محرک، گیربکس و گشتاور موردنیاز در هزینه مجموعه مؤثر هستند.
• تجهیزات کنترلی: کنترل دور، ابزار دقیق، تابلو فرمان و سطح اتوماسیون می‌توانند هزینه را تغییر دهند.
• جداره و کنترل دما: در صورت نیاز به گرمایش، سرمایش یا عایق‌کاری، طراحی و ساخت این بخش‌ها باید محاسبه شود.
• اتصالات و تخلیه: تعداد و نوع نازل‌ها، شیرها، دریچه‌ها و محل نصب تجهیزات جانبی بر هزینه اثر دارند.
• الزامات بهداشتی یا فرایندی: کیفیت سطح، روش جوشکاری، نظافت‌پذیری و مستندات موردنیاز می‌توانند دامنه ساخت را تغییر دهند.
• حمل و نصب: ابعاد تجهیز، محل نصب، محدودیت‌های دسترسی و نیازهای اجرایی باید در برآورد نهایی لحاظ شوند.

برای دریافت برآورد متناسب با پروژه، بهتر است مشخصات ماده، حجم بچ، شرایط دمایی، هدف اختلاط و تجهیزات موردنیاز از ابتدا ارائه شوند. این اطلاعات کمک می‌کنند پیشنهاد فنی و مالی بر مبنای نیاز واقعی تنظیم شود.

تفاوت مخزن همزن استیل با مخزن ذخیره استیل

مخزن ذخیره برای نگهداری ماده در شرایط مشخص طراحی می‌شود. در مقابل، مخزن همزن استیل علاوه بر نگهداری، باید جریان و حرکت موردنیاز درون مخزن را ایجاد کند. در نتیجه، در مخزن همزن‌دار، بارهای ناشی از مجموعه محرک، شافت و پروانه و همچنین اثر آن‌ها بر بدنه و اتصالات باید بررسی شوند.

برخی مخازن ذخیره ممکن است برای جلوگیری از جداشدن اجزای مخلوط یا حفظ یکنواختی به همزن مجهز شوند؛ اما این موضوع به معنی یکسان‌بودن همه مخازن ذخیره و اختلاط نیست. نوع کاربری باید از ابتدا روشن باشد تا ساختار بدنه و تجهیزات به‌درستی انتخاب شوند.

برای مطالعه ساختارهای ذخیره، صفحه مخزن ذخیره استیل و برای آشنایی کلی با خانواده مخازن، مرجع انواع مخازن استیل را ببینید.

نکات نظافت و نگهداری مخزن همزن استیل

برنامه نظافت باید با نوع ماده، کیفیت سطح داخلی، طراحی اتصالات و مواد شوینده مورد استفاده سازگار باشد. انتخاب روش شست‌وشو بدون توجه به جنس قطعات در تماس می‌تواند به سطوح، آب‌بندها یا تجهیزات جانبی آسیب برساند.

پیش از نظافت یا تعمیر، دستگاه باید طبق دستورالعمل ایمن مجموعه از مدار خارج شود و از راه‌اندازی ناخواسته همزن جلوگیری شود. بازکردن دریچه یا دسترسی به داخل مخزن نیز باید با رعایت دستورالعمل‌های ایمنی محل انجام شود.

در نگهداری دوره‌ای، وضعیت صدا و ارتعاش، اتصالات، آب‌بندها، گیربکس، شافت، پروانه و نشتی‌های احتمالی باید بررسی شود. تغییر محسوس در صدا یا لرزش می‌تواند نشانه نیاز به بررسی مکانیکی باشد. زمان‌بندی سرویس باید بر اساس شرایط کار، توصیه سازنده تجهیزات و برنامه نگهداری کارخانه تعیین شود.

مراحل سفارش ساخت مخزن همزن استیل

1. تعریف کاربرد: مشخص کنید مخزن برای اختلاط، حل‌کردن، معلق نگه‌داشتن یا یکنواخت‌سازی ماده استفاده می‌شود.
2. ارائه اطلاعات ماده: نام یا ماهیت ماده، ویسکوزیته تقریبی، دمای کار، وجود ذرات و حساسیت‌های فرایندی را اعلام کنید.
3. تعیین حجم بچ: حجم موردنیاز در هر مرحله و میزان تولید روزانه یا شیفتی را مشخص کنید.
4. تعیین نیازهای حرارتی: نیاز به گرمایش، سرمایش، عایق یا کنترل دما را توضیح دهید.
5. بررسی متریال: گرید مناسب بدنه و قطعات در تماس با ماده بر اساس سازگاری شیمیایی و شرایط بهره‌برداری تعیین شود.
6. انتخاب همزن و محرک: نوع پروانه، دور، گشتاور، توان و روش کنترل با توجه به اطلاعات واقعی فرایند بررسی شوند.
7. تعیین اتصالات: محل ورود مواد، خروجی، دریچه بازدید و تجهیزات اندازه‌گیری مشخص شود.
8. تأیید مشخصات نهایی: پیش از ساخت، نقشه و مشخصات فنی مورد توافق بررسی و تأیید شوند.

برای پیگیری درخواست و هماهنگی درباره نیازهای پروژه می‌توانید از صفحه تماس با ما استفاده کنید. مشاهده نمونه‌کارهای مخزن استیل نیز می‌تواند برای شناخت ساختارهای مختلف مفید باشد؛ مشخصات هر پروژه باید مستقل از نمونه‌های دیگر تعیین شود.

چک‌لیست فنی پیش از خرید

• هدف اصلی اختلاط به‌صورت دقیق مشخص شده است.
• حجم مفید هر بچ و فضای خالی موردنیاز تعیین شده است.
• خواص ماده در دمای واقعی فرایند بررسی شده‌اند.
• گرید استیل بر اساس سازگاری شیمیایی انتخاب می‌شود.
• نوع پروانه و الگوی جریان با هدف فرایند هماهنگ است.
• توان، دور و گشتاور بر اساس بار واقعی بررسی شده‌اند.
• نیاز به کنترل دور، گرمایش یا سرمایش مشخص شده است.
• محل نازل‌ها، خروجی و دریچه‌های بازدید در نقشه دیده شده است.
• روش نظافت و دسترسی برای تعمیرات در نظر گرفته شده است.
• شرایط نصب، حمل و اتصال به خط تولید بررسی شده‌اند.
