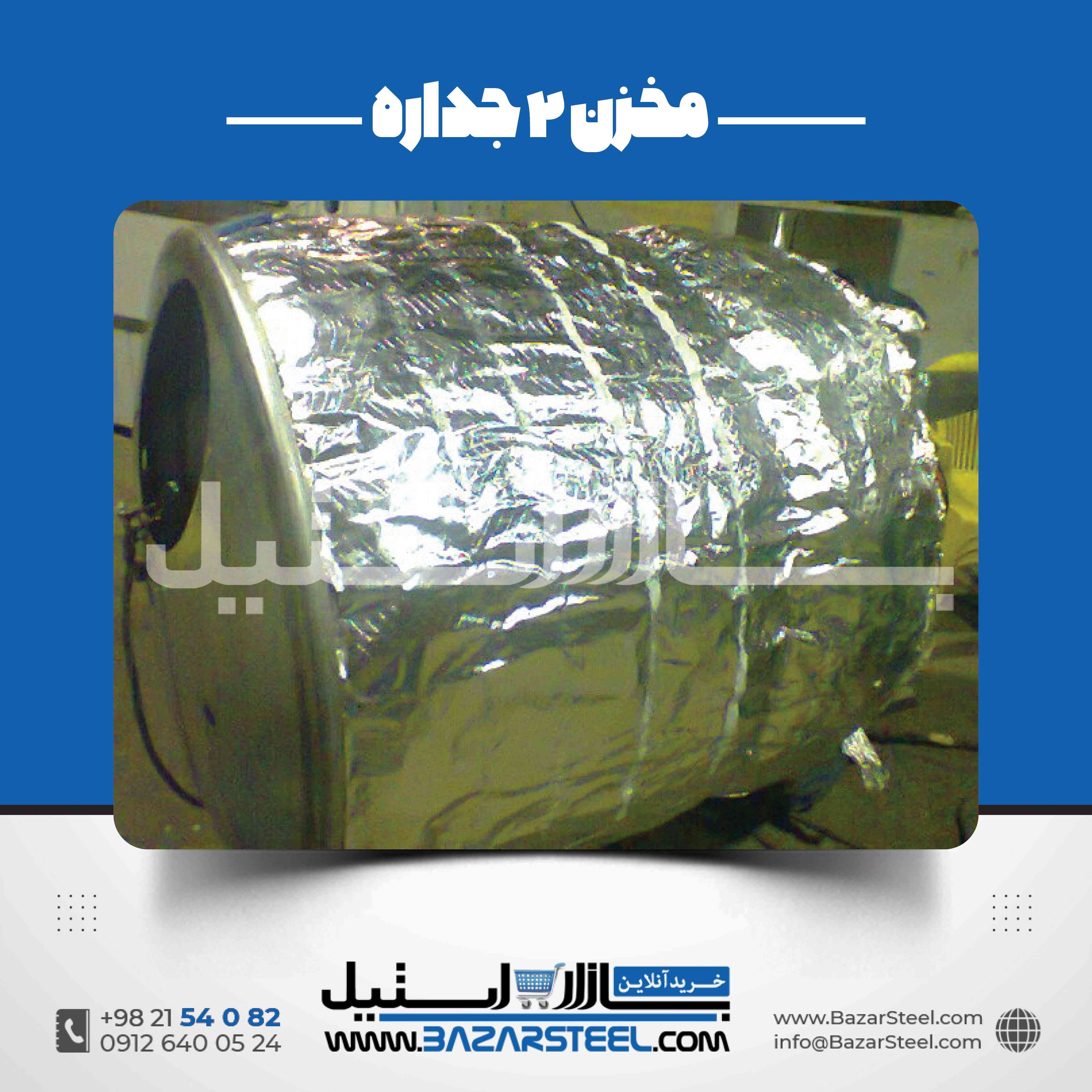

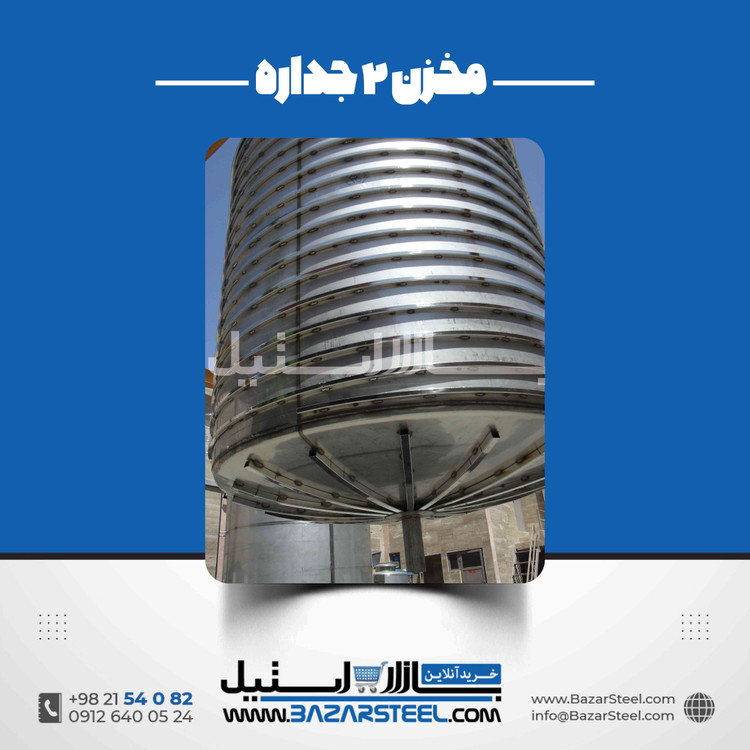

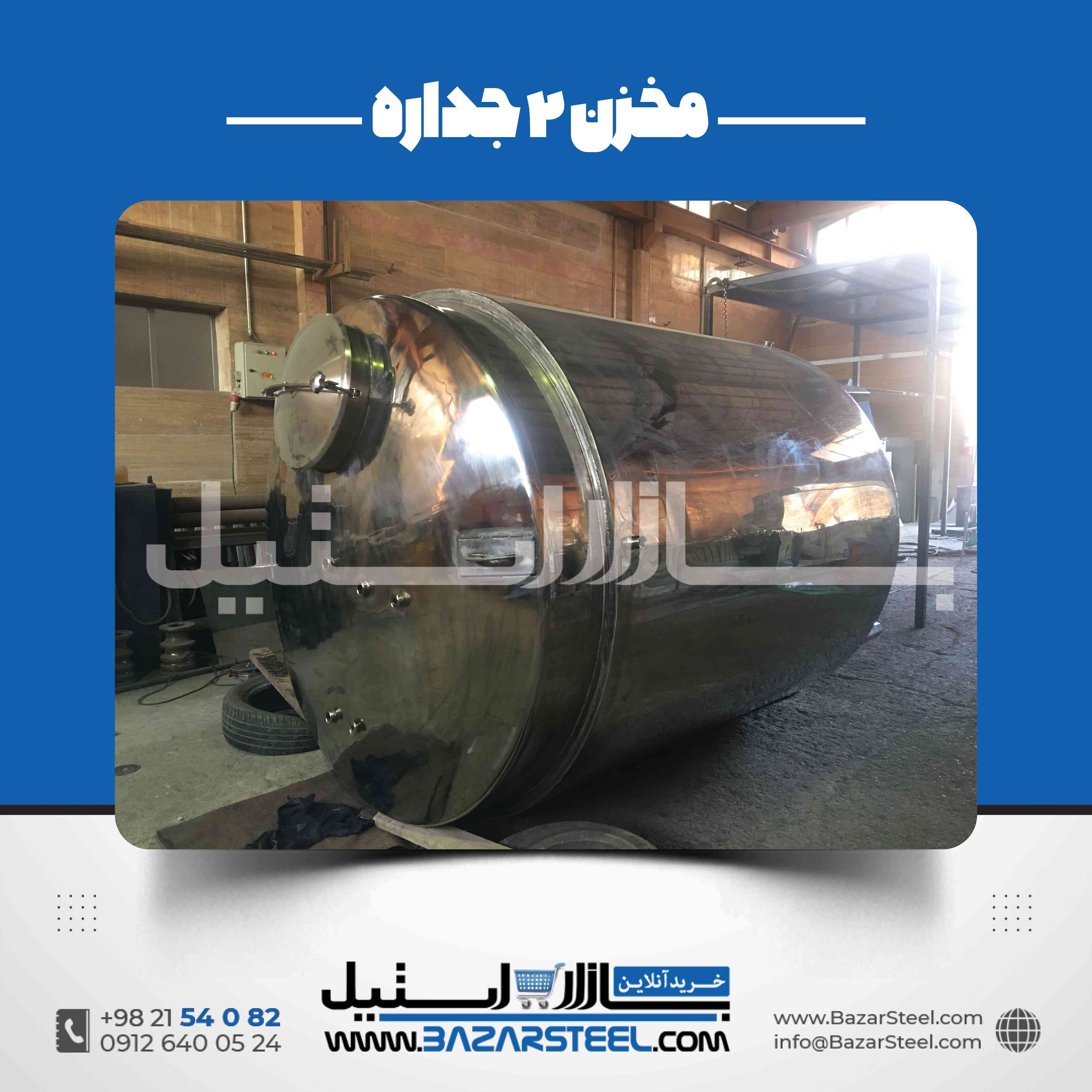

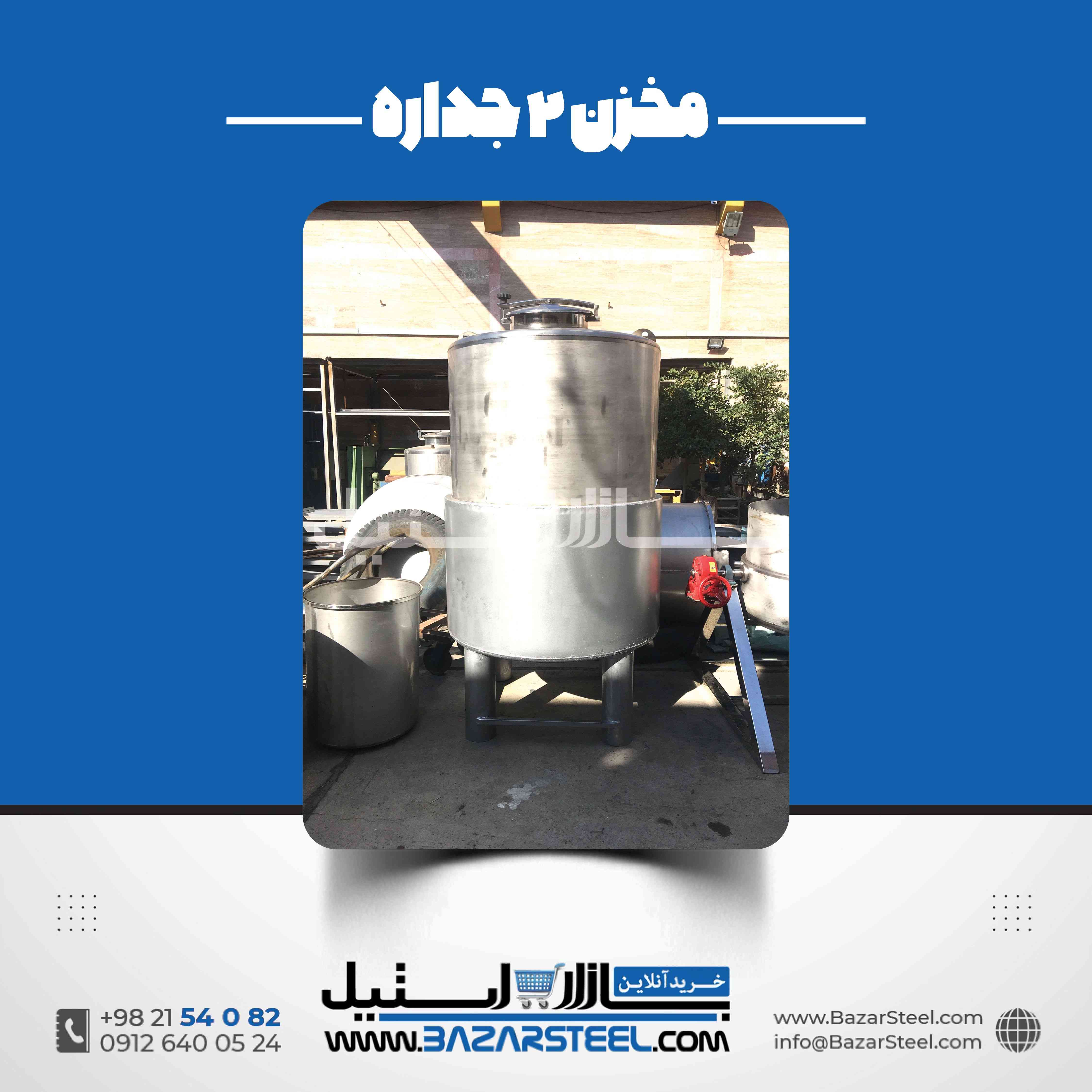

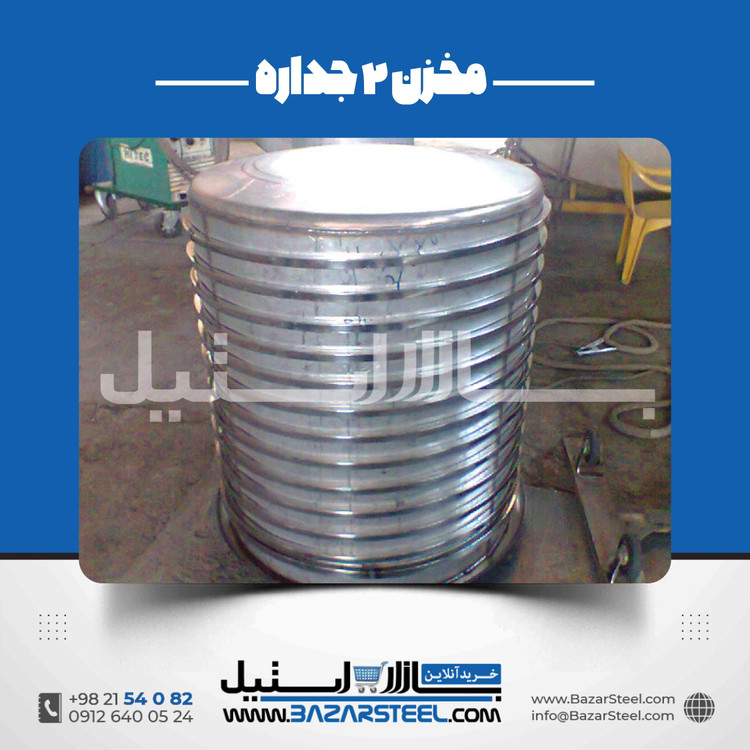

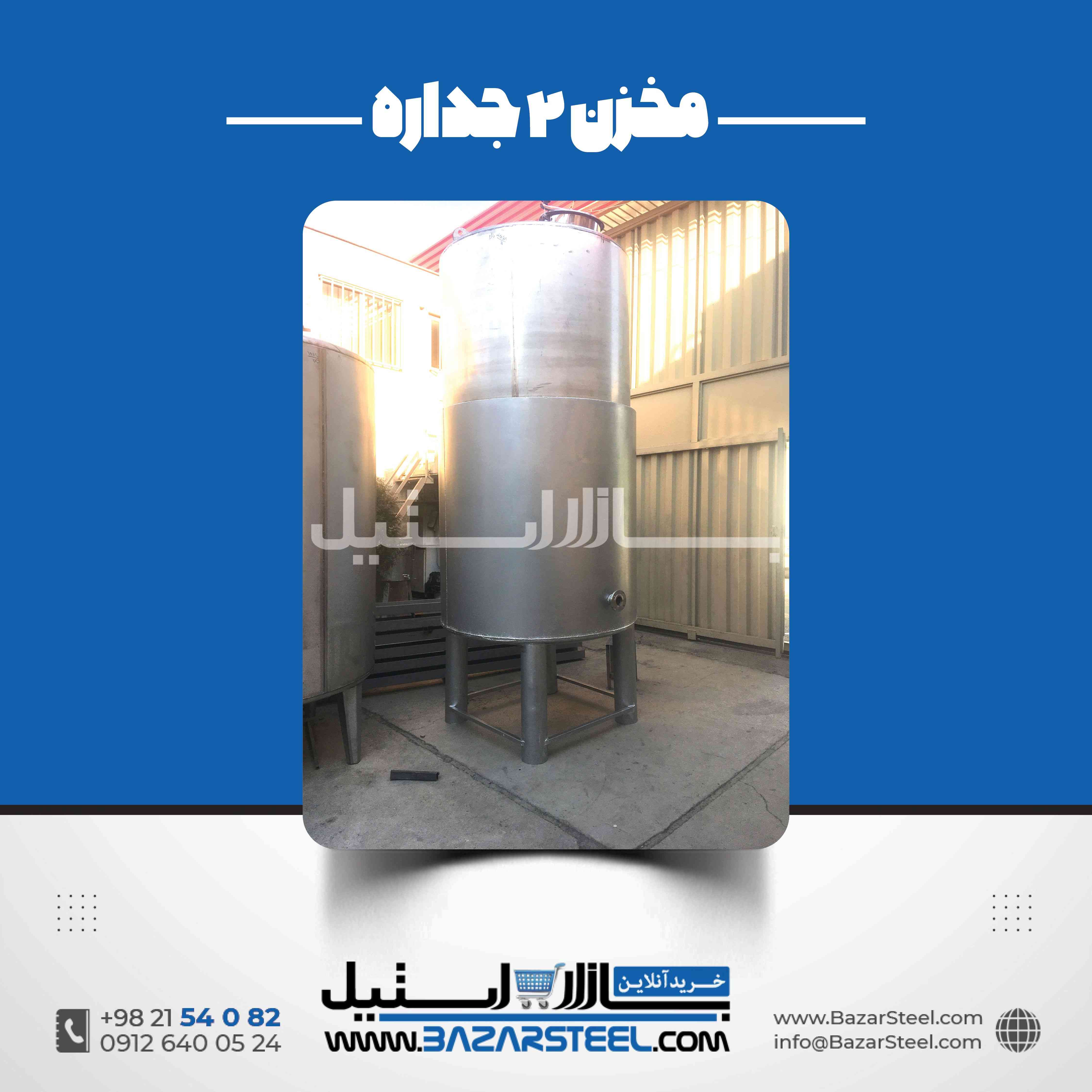

مخزن استیل کویل‌دار چیست؟

مخزن استیل کویل‌دار نوعی مخزن فرایندی است که در آن یک یا چند مسیر لوله‌ای برای تبادل حرارت تعبیه می‌شود. این مسیر لوله‌ای که با عنوان کویل حرارتی شناخته می‌شود، می‌تواند در داخل مخزن نصب شود تا حرارت را از سیال عبوری به ماده داخل مخزن منتقل کند یا در شرایط طراحی مناسب، گرمای ماده را به سیال دیگری انتقال دهد.

در حالت متداول گرمایش، بخار یا آب گرم در داخل کویل جریان پیدا می‌کند و محصول یا سیال موجود در فضای اطراف کویل را گرم می‌کند. دو سیال به‌صورت مستقیم با یکدیگر مخلوط نمی‌شوند؛ انتقال انرژی از طریق دیواره لوله کویل صورت می‌گیرد. این ویژگی، کویل را به یکی از گزینه‌های قابل بررسی برای فرایندهایی تبدیل می‌کند که در آن‌ها انتقال حرارت بدون تماس مستقیم سیال حرارتی با محصول اهمیت دارد.

البته عبارت «مخزن کویل‌دار» به‌تنهایی نوع فرایند، جنس قطعات یا شرایط طراحی را مشخص نمی‌کند. ممکن است یک مخزن برای نگهداری آب گرم طراحی شود و مخزن دیگری برای گرم‌کردن یک ماده صنعتی، محلول یا محصول نیمه‌فرآوری‌شده به کار رود. این دو کاربرد از نظر الزامات بهداشتی، نحوه نظافت، جنس کویل، شرایط فشار و نحوه بهره‌برداری لزوماً یکسان نیستند.

در طراحی مخزن استیل کویل‌دار باید عملکرد مخزن و کویل به‌صورت یک مجموعه بررسی شود. انتخاب کویل بدون توجه به حجم ماده، خواص حرارتی، شرایط گردش سیال و نحوه تخلیه مخزن ممکن است به عملکرد نامطلوب منجر شود. به همین دلیل، مشخصات نهایی تجهیز باید بر پایه نیاز واقعی فرایند تعیین شود.

مخزن استیل کویل‌دار چگونه کار می‌کند؟

عملکرد این تجهیز بر پایه انتقال حرارت از میان دیواره کویل است. ابتدا ماده موردنظر وارد مخزن می‌شود و سیال حرارتی از مسیر طراحی‌شده داخل کویل عبور می‌کند. اختلاف دمای میان سیال داخل کویل و ماده اطراف آن، نیروی محرک انتقال حرارت است. با ادامه تبادل حرارتی، دمای ماده داخل مخزن تغییر می‌کند تا شرایط موردنظر فرایند حاصل شود یا به تعادل حرارتی نزدیک شود.

نتیجه نهایی فقط به دمای سیال ورودی وابسته نیست. سطح مؤثر انتقال حرارت، جنس و ضخامت دیواره کویل، ضریب انتقال حرارت در دو طرف دیواره، میزان رسوب، نحوه توزیع دما و شرایط گردش سیال نیز در عملکرد اثر دارند. در بعضی فرایندها، تغییر خواص ماده هنگام گرم‌شدن یا افزایش ویسکوزیته می‌تواند انتقال حرارت را دشوارتر کند.

مراحل عملکرد در یک فرایند گرمایشی

1. ورود ماده یا سیال فرایندی به مخزن طبق دستورالعمل بهره‌برداری.
2. ورود سیال حرارتی به کویل از طریق اتصالات طراحی‌شده.
3. انتقال انرژی حرارتی از دیواره کویل به ماده داخل مخزن.
4. پایش دمای فرایند از طریق تجهیزات اندازه‌گیری مناسب، در صورت پیش‌بینی در طراحی.
5. رسیدن به شرایط موردنیاز و توقف یا تنظیم جریان سیال حرارتی مطابق دستورالعمل کنترل.
6. تخلیه، نگهداری یا ادامه عملیات فرایندی بر اساس نوع محصول و طراحی تجهیز.

این مراحل یک توصیف عمومی از سازوکار گرمایش هستند و به معنی وجود قطعی تجهیزات کنترلی، حسگر، شیر خودکار یا سامانه کنترل در همه مدل‌ها نیستند. تعداد و نوع تجهیزات جانبی باید بر اساس نیاز پروژه مشخص شود.

گرمایش و سرمایش با کویل

کویل تنها برای گرمایش کاربرد ندارد. در صورتی که طراحی، متریال، اتصالات و شرایط بهره‌برداری اجازه دهند، عبور سیال سرد از داخل کویل می‌تواند برای خارج‌کردن حرارت از ماده داخل مخزن نیز به کار رود. در چنین حالتی باید بار سرمایشی، اختلاف دما، دبی سیال، احتمال تشکیل رسوب یا یخ‌زدگی و شرایط تخلیه حرارتی بررسی شود.

مناسب‌بودن یک کویل برای گرمایش به معنی مناسب‌بودن خودکار آن برای سرمایش نیست. هر دو حالت باید بر اساس شرایط واقعی پروژه ارزیابی شوند.

کاربردهای مخزن استیل کویل‌دار صنعتی

مخزن کویل‌دار زمانی قابل بررسی است که فرایند به تبادل حرارت غیرمستقیم نیاز داشته باشد و استفاده از مسیر لوله‌ای داخل مخزن از نظر فنی و اجرایی مناسب باشد. کاربرد نهایی به ماهیت محصول، شرایط دمایی، حساسیت فرایند و الزامات شست‌وشو بستگی دارد.

صنایع غذایی و نوشیدنی

در برخی فرایندهای غذایی و نوشیدنی، کنترل دمای محصول در مرحله آماده‌سازی، نگهداری موقت یا فرآوری اهمیت دارد. مخزن کویل‌دار می‌تواند در صورت تأیید طراحی، برای انتقال حرارت غیرمستقیم به کار رود. در این کاربردها، جنس سطح در تماس با محصول، کیفیت پرداخت، قابلیت تخلیه کامل و امکان شست‌وشوی سطوح اهمیت ویژه‌ای دارند.

صرف استفاده از استنلس استیل به معنی بهداشتی‌بودن خودکار کل تجهیز نیست. نوع گرید، وضعیت جوش‌ها، کیفیت سطح، طراحی اتصالات، جلوگیری از نقاط مرده و روش نظافت باید با الزامات واقعی محصول و خط تولید هماهنگ شوند.

صنایع شیمیایی و تولید محلول‌ها

در فرایندهای شیمیایی، ممکن است برای گرم‌کردن محلول یا حفظ دمای یک ماده به تبادل حرارت غیرمستقیم نیاز باشد. در این شرایط، سازگاری شیمیایی بدنه و کویل باید جداگانه بررسی شود؛ زیرا سیال داخل مخزن و سیال حرارتی داخل کویل ممکن است ترکیب شیمیایی کاملاً متفاوتی داشته باشند.

انتخاب استیل صرفاً با عنوان عمومی «ضدزنگ» کافی نیست. غلظت ماده، دما، pH، وجود کلریدها، شرایط شست‌وشو و احتمال خوردگی موضعی می‌توانند در انتخاب گرید اثرگذار باشند. در صورت نامشخص‌بودن سازگاری، اطلاعات ماده و شرایط بهره‌برداری باید پیش از سفارش در اختیار طراح قرار گیرد.

فرایندهای حرارتی و آماده‌سازی مواد

بعضی مواد برای کاهش گرانروی، آسان‌ترشدن انتقال، آماده‌سازی برای مرحله بعد یا رسیدن به دمای فرایندی مشخص به گرمایش کنترل‌شده نیاز دارند. در چنین مواردی، کویل می‌تواند یکی از گزینه‌های انتقال حرارت باشد؛ اما انتخاب آن باید با رفتار ماده در دماهای مختلف و احتمال ایجاد رسوب یا تغییر خواص محصول هماهنگ شود.

نگهداری سیال در دمای مشخص

در برخی فرایندها هدف فقط گرم‌کردن اولیه نیست و باید از افت دمای محصول در مدت نگهداری جلوگیری شود. در این شرایط، سطح انتقال حرارت، اتلاف حرارتی بدنه، عایق‌کاری احتمالی، دمای محیط و الگوی مصرف محصول باید بررسی شوند. کویل ممکن است برای جبران بخشی از اتلاف حرارت به کار رود، اما عملکرد واقعی به طراحی کل سامانه بستگی دارد.

آب گرم و سیالات خدماتی

مخازن مجهز به کویل برای برخی سامانه‌های آب گرم نیز استفاده می‌شوند. با این حال، منبع کویل‌دار تأسیساتی و مخزن کویل‌دار فرایندی الزاماً طراحی یکسانی ندارند. در منبع آب گرم، الگوی مصرف، دمای آب ورودی و خروجی و شرایط تأسیسات اهمیت دارد؛ در مخزن فرایندی، خواص محصول، بهداشت، نظافت و کنترل عملیات ممکن است تعیین‌کننده باشند.

اگر هدف اصلی پروژه تأمین آب گرم مصرفی ساختمان است، باید این کاربرد از ابتدا مشخص شود تا انتخاب تجهیز بر مبنای نیاز واقعی انجام گیرد.

اجزای اصلی مخزن استیل کویل‌دار

ساختار هر مخزن کویل‌دار با توجه به کاربری و نقشه طراحی تعیین می‌شود. اجزای زیر از بخش‌هایی هستند که معمولاً در مرحله طراحی بررسی می‌شوند؛ وجود، تعداد، ابعاد و نوع دقیق آن‌ها باید در مشخصات سفارش ثبت شود.

۱. بدنه مخزن

بدنه فضای نگهداری ماده یا سیال فرایندی را تشکیل می‌دهد. شکل، ابعاد، ضخامت، نوع کف و سقف، نحوه تخلیه و محل نصب اتصالات باید متناسب با ظرفیت و شرایط بهره‌برداری تعیین شوند. اگر مخزن تحت فشار یا خلأ قرار می‌گیرد، طراحی آن باید این شرایط را به‌طور مشخص لحاظ کند.

۲. کویل حرارتی

کویل مسیر عبور سیال حرارتی و سطح اصلی تبادل انرژی است. قطر لوله، طول مؤثر، تعداد مسیرها، آرایش هندسی، فاصله از دیواره و کف، نحوه مهار و امکان دسترسی برای تعمیر و نظافت از موضوعات مهم طراحی هستند. ابعاد کویل نباید بدون محاسبه بار حرارتی و بررسی محدودیت‌های اجرایی تعیین شوند.

۳. ورودی و خروجی سیال حرارتی

مسیر ورود و خروج سیال حرارتی باید با نوع سیال، دبی، فشار و دمای طراحی سازگار باشد. محل اتصال‌ها نیز باید به‌گونه‌ای تعیین شود که نصب، بهره‌برداری و تعمیرات امکان‌پذیر باشد. جهت گردش سیال و نحوه هواگیری یا تخلیه مسیر، در صورت نیاز، باید در طراحی لحاظ شوند.

۴. ورودی، خروجی و تخلیه مخزن

اتصالات فرایندی برای ورود ماده، برداشت محصول و تخلیه مخزن به کار می‌روند. محل و اندازه آن‌ها باید با روش انتقال ماده و نیاز خط تولید هماهنگ شود. در کاربردهای بهداشتی، طراحی کف و تخلیه باید از باقی‌ماندن ناخواسته محصول جلوگیری کند.

۵. دریچه بازدید و دسترسی تعمیراتی

در صورت نیاز به بازرسی داخلی، تمیزکاری یا دسترسی به کویل، نوع و محل دریچه باید از مرحله طراحی مشخص شود. وجود دریچه بازدید به‌تنهایی تضمین‌کننده دسترسی مناسب به همه بخش‌های کویل نیست؛ هندسه داخلی و فاصله قطعات نیز باید بررسی شوند.

۶. تجهیزات اندازه‌گیری و کنترل

بسته به نیاز فرایند، ممکن است محل نصب سنسور دما، نمایشگر، شیر کنترل یا تجهیزات اندازه‌گیری دیگر پیش‌بینی شود. این تجهیزات باید متناسب با دقت موردنیاز و شرایط محیط انتخاب شوند. هیچ‌یک از این امکانات نباید بدون توافق در مشخصات سفارش، ویژگی قطعی محصول فرض شود.

انتخاب جنس بدنه و کویل استیل

انتخاب جنس بدنه و کویل یکی از تصمیم‌های اصلی در طراحی مخزن کویل‌دار است. این دو بخش در تماس با محیط‌های متفاوتی قرار دارند: بدنه ممکن است با محصول اصلی تماس داشته باشد و کویل با سیال حرارتی. بنابراین، لازم نیست جنس آن‌ها در همه پروژه‌ها یکسان باشد؛ تصمیم نهایی باید بر اساس سازگاری مواد، الزامات بهداشتی، شرایط حرارتی، فشار و ملاحظات نگهداری گرفته شود.

گرید استیل بدنه

گرید مناسب به نوع ماده داخل مخزن و شرایط کار وابسته است. در انتخاب باید ترکیب شیمیایی، غلظت، دمای کار، وجود نمک‌ها یا کلریدها، شرایط شست‌وشو و مدت تماس بررسی شوند. عبارت «استیل ضدزنگ» به‌تنهایی برای تأیید مقاومت در برابر هر ماده شیمیایی کافی نیست.

گریدهای رایج استنلس استیل ویژگی‌های یکسانی ندارند. انتخاب اقتصادی و فنی باید میان مقاومت موردنیاز، قابلیت ساخت، کیفیت سطح، دسترسی به متریال و هزینه چرخه عمر تعادل برقرار کند. اگر مشخصات سیال معلوم نباشد، تعیین گرید قطعی بدون بررسی بیشتر قابل اتکا نیست.

جنس کویل

کویل می‌تواند بر اساس شرایط پروژه از متریال مناسب ساخته شود. در انتخاب جنس آن باید نوع سیال حرارتی، دمای کار، فشار داخل کویل، سازگاری شیمیایی، امکان اتصال و جوشکاری، احتمال رسوب و روش تمیزکاری در نظر گرفته شوند. انتخاب متریال کویل فقط بر اساس ضریب انتقال حرارت یا قیمت اولیه کافی نیست.

اگر بدنه و کویل از دو جنس متفاوت ساخته شوند، سازگاری اتصالات، روش اتصال قطعات و احتمال خوردگی در نواحی تماس نیز باید بررسی شود. شرایطی مانند وجود رطوبت، مواد خورنده یا اختلاف پتانسیل الکتروشیمیایی میان فلزات می‌تواند بر انتخاب جزئیات اجرایی اثر بگذارد.

کیفیت سطح و جوش

در مخازنی که برای مواد حساس یا کاربردهای بهداشتی استفاده می‌شوند، کیفیت پرداخت سطح و اجرای جوش‌ها اهمیت دارد. سطح داخلی باید با نیاز محصول و روش نظافت سازگار باشد و نواحی جوشکاری‌شده از نظر کیفیت اجرا و قابلیت تمیزکاری بررسی شوند.

پرداخت براق به‌تنهایی اثبات‌کننده مناسب‌بودن مخزن برای کاربرد بهداشتی نیست. انتخاب گرید، طراحی هندسی، کیفیت جوش، حذف آلودگی‌های فرایند ساخت و روش نظافت باید در کنار یکدیگر ارزیابی شوند.

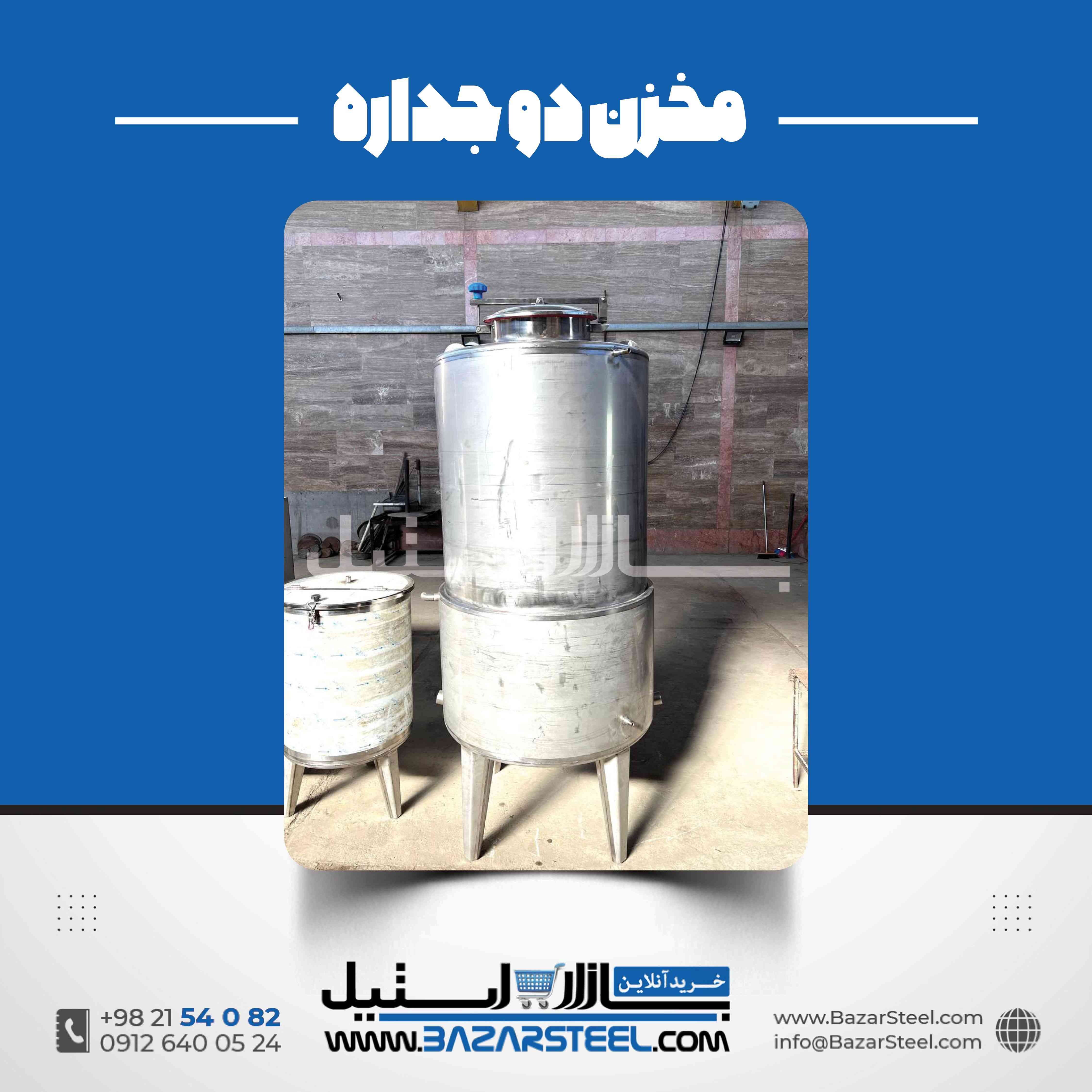

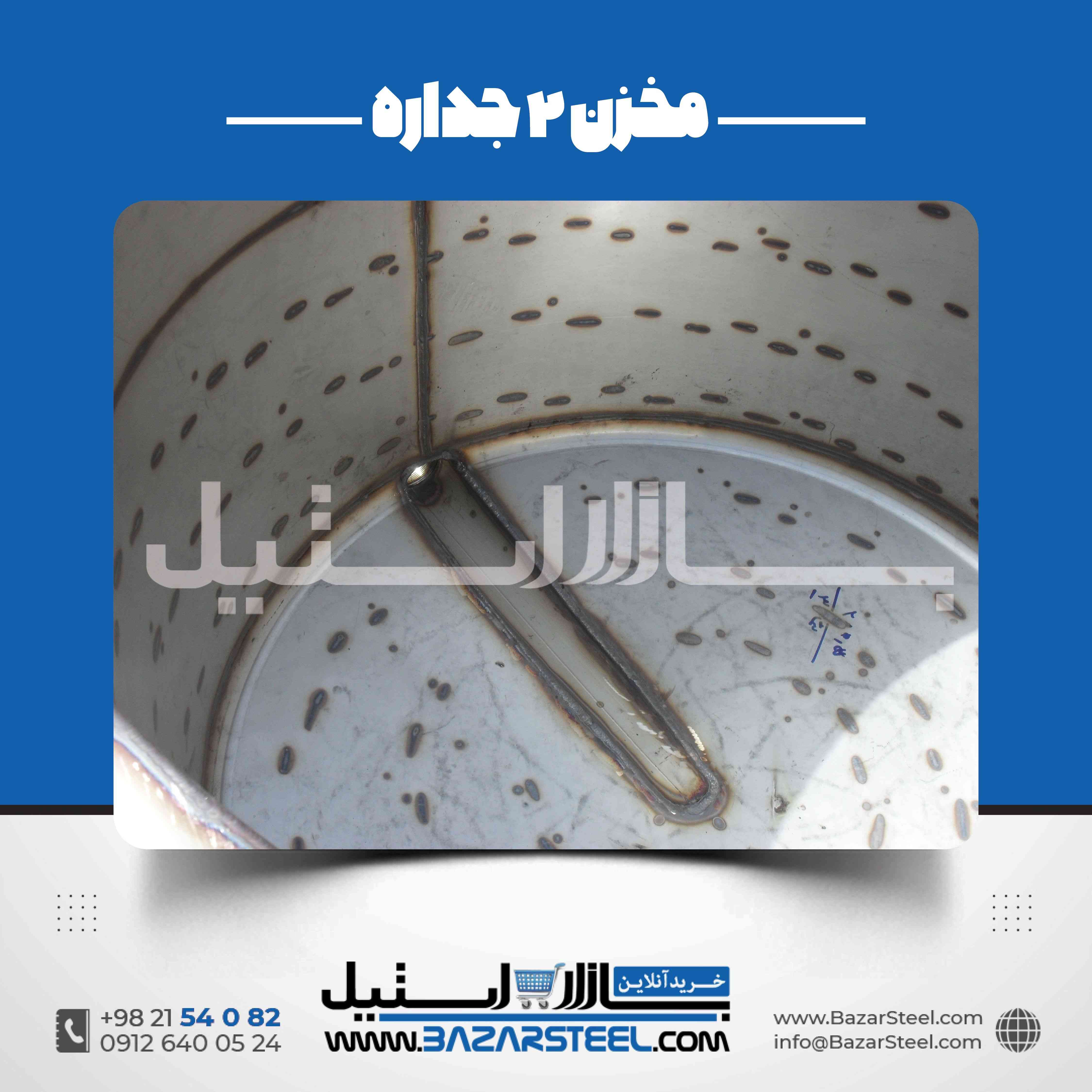

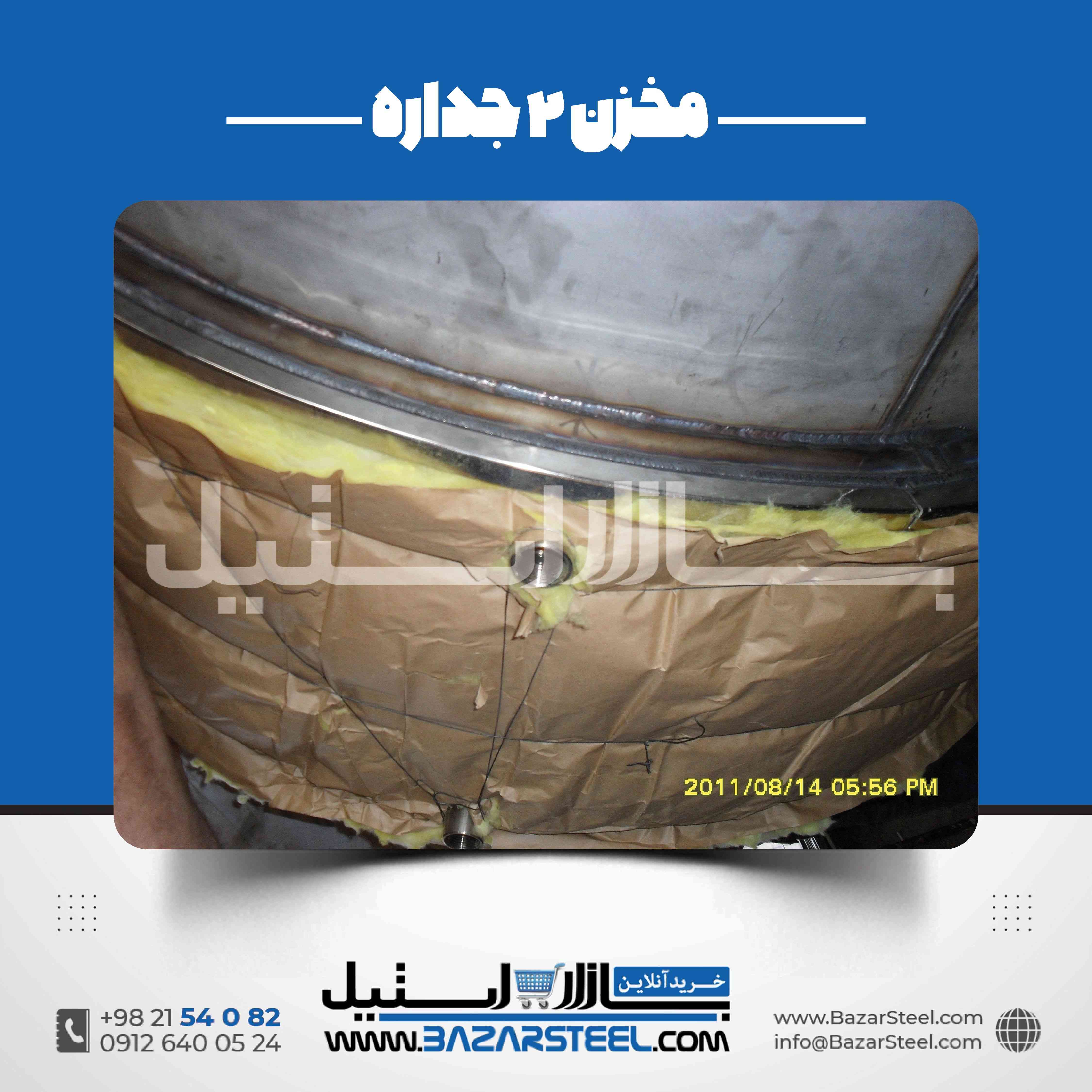

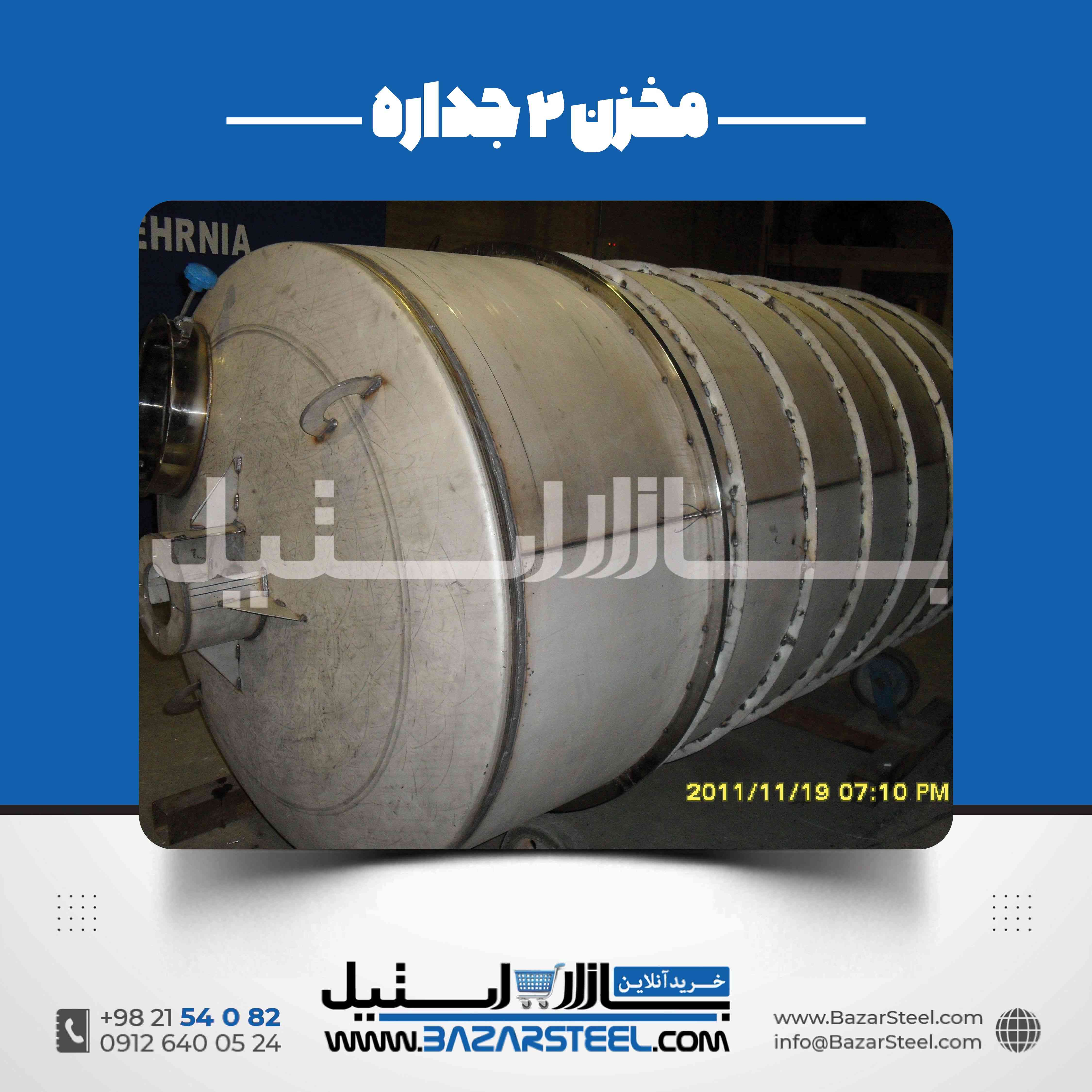

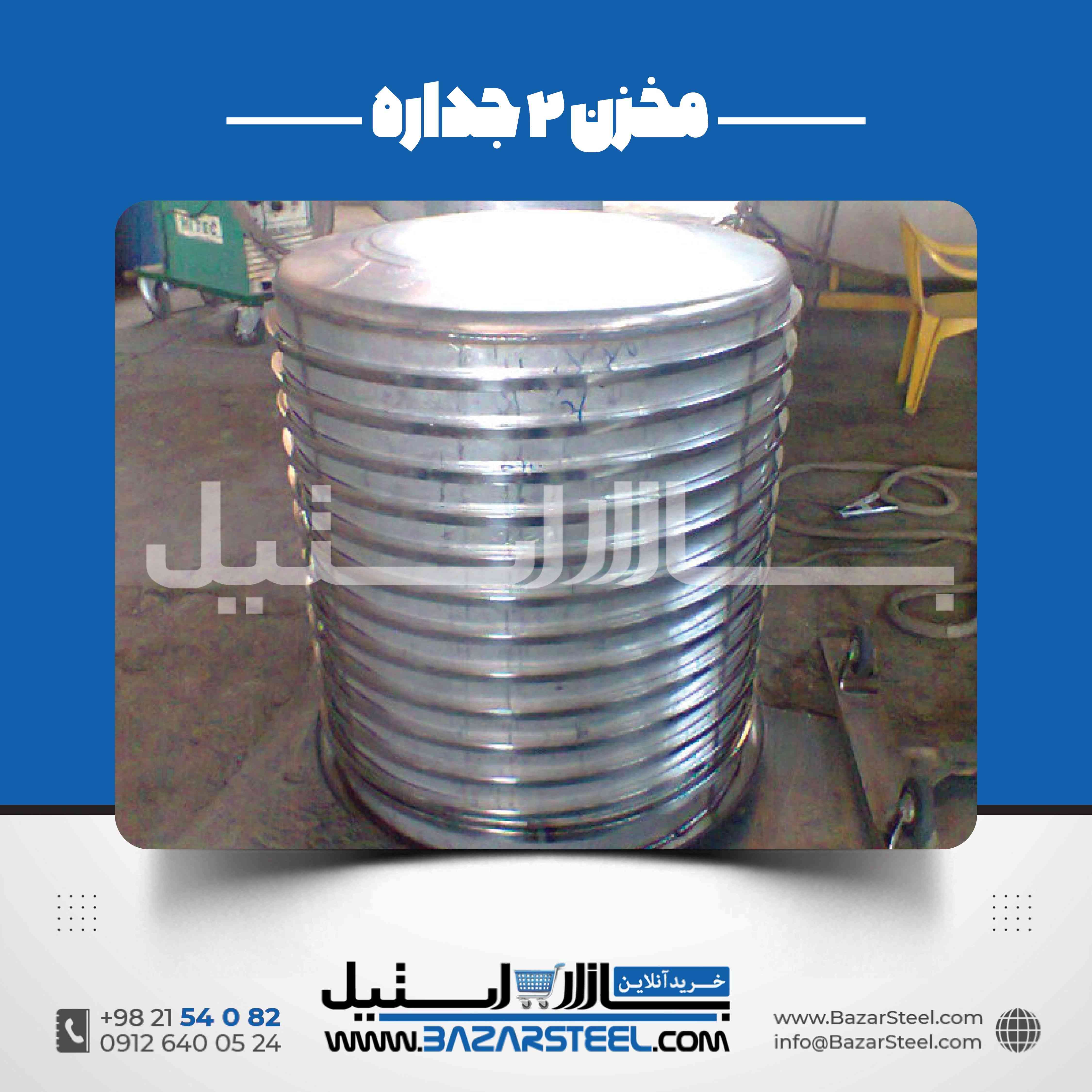

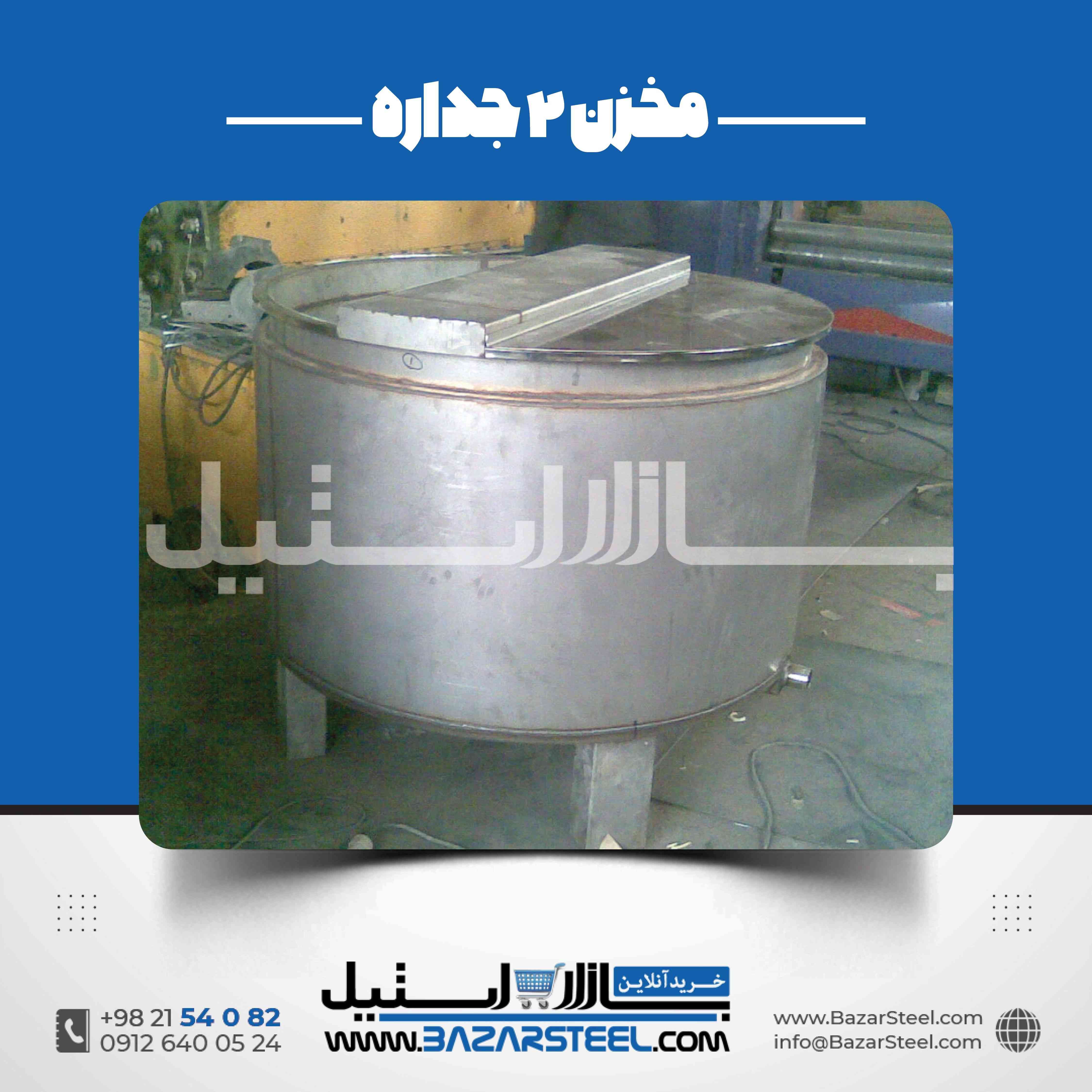

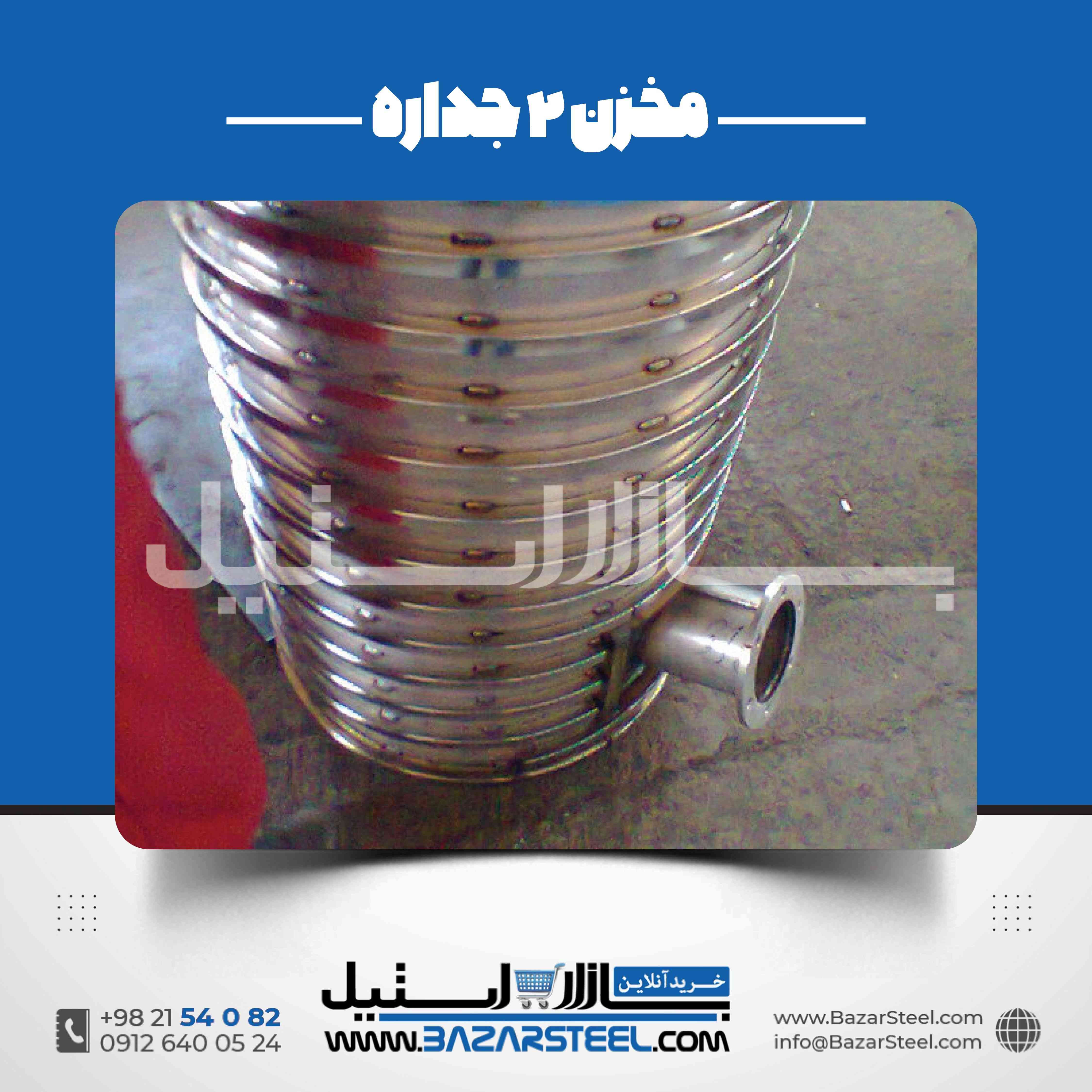

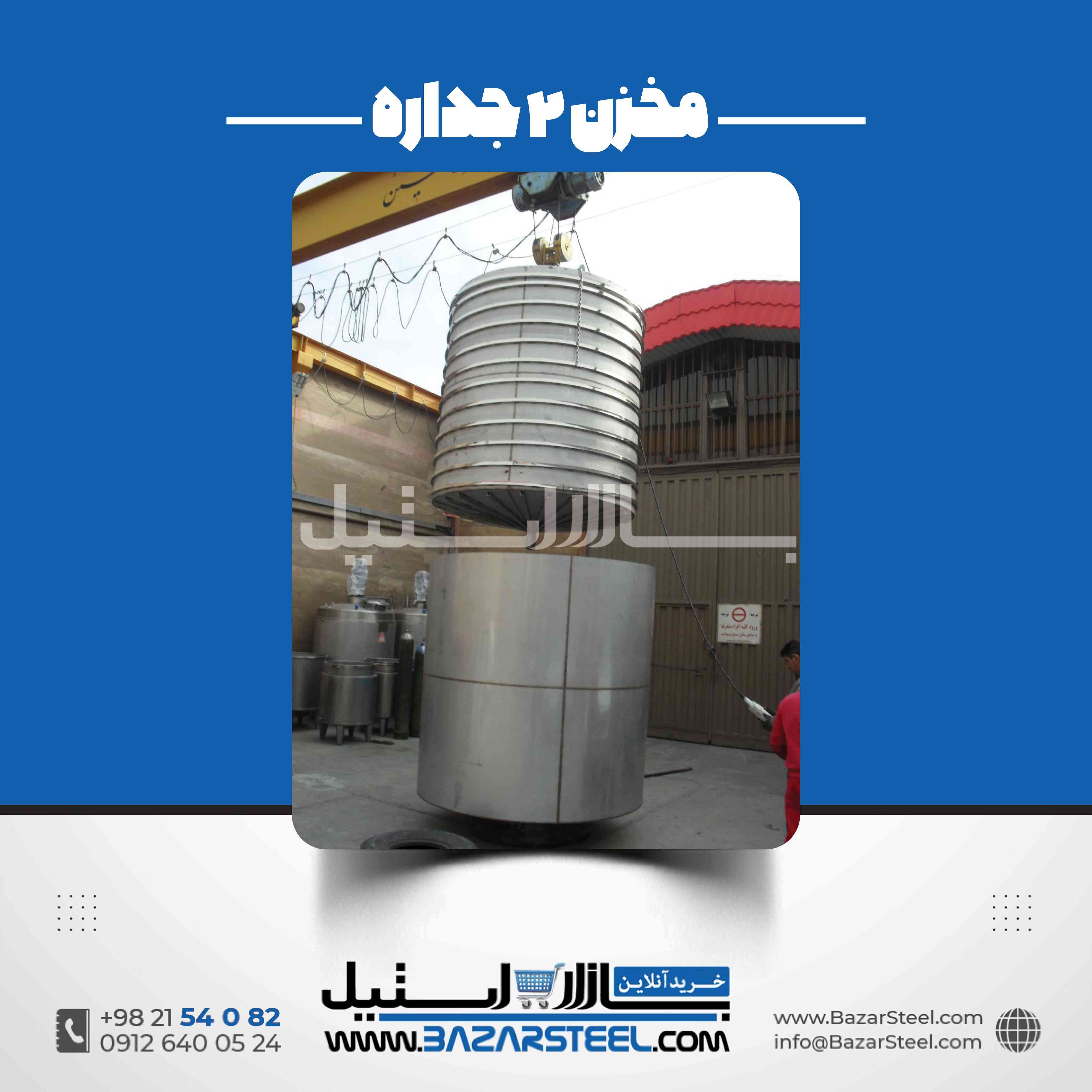

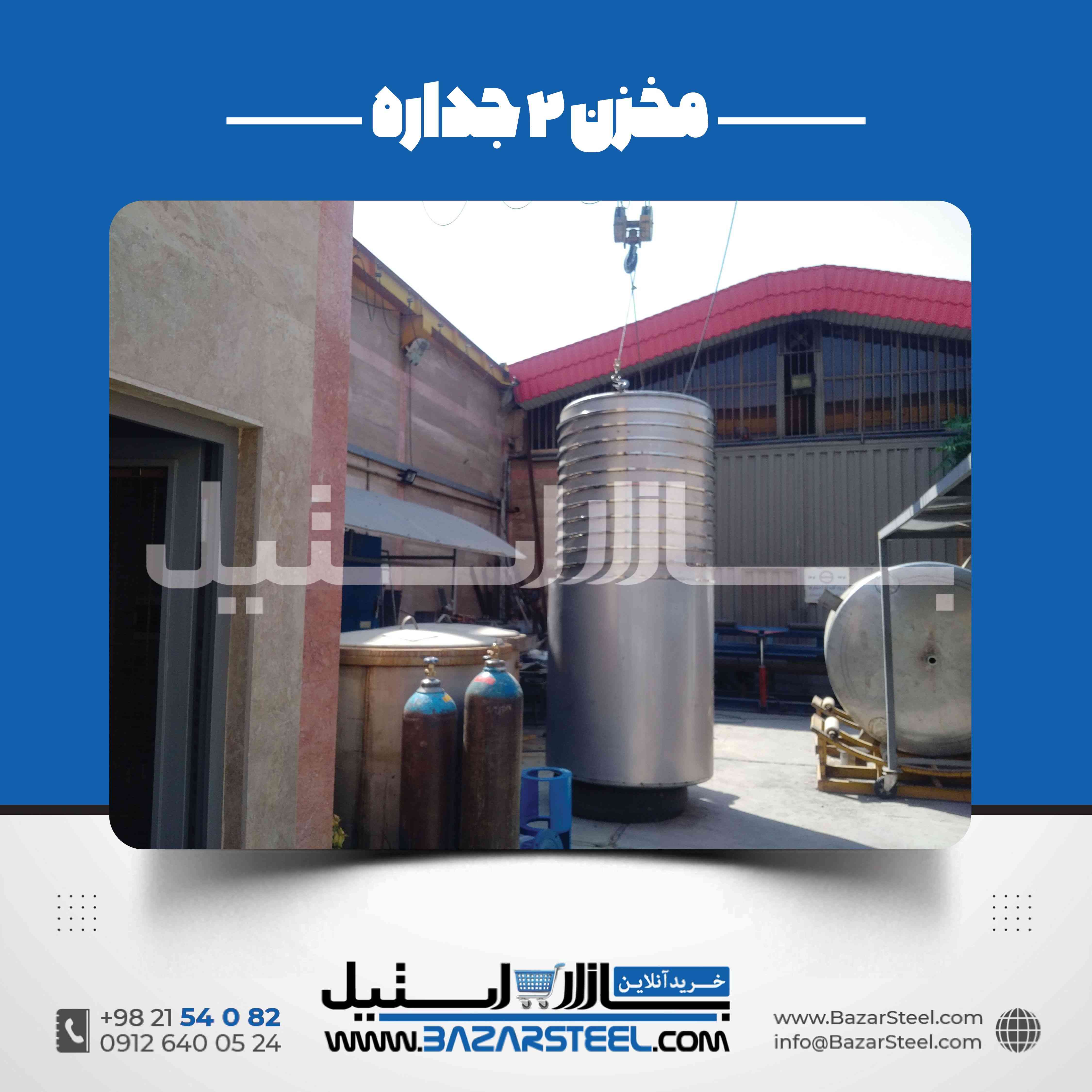

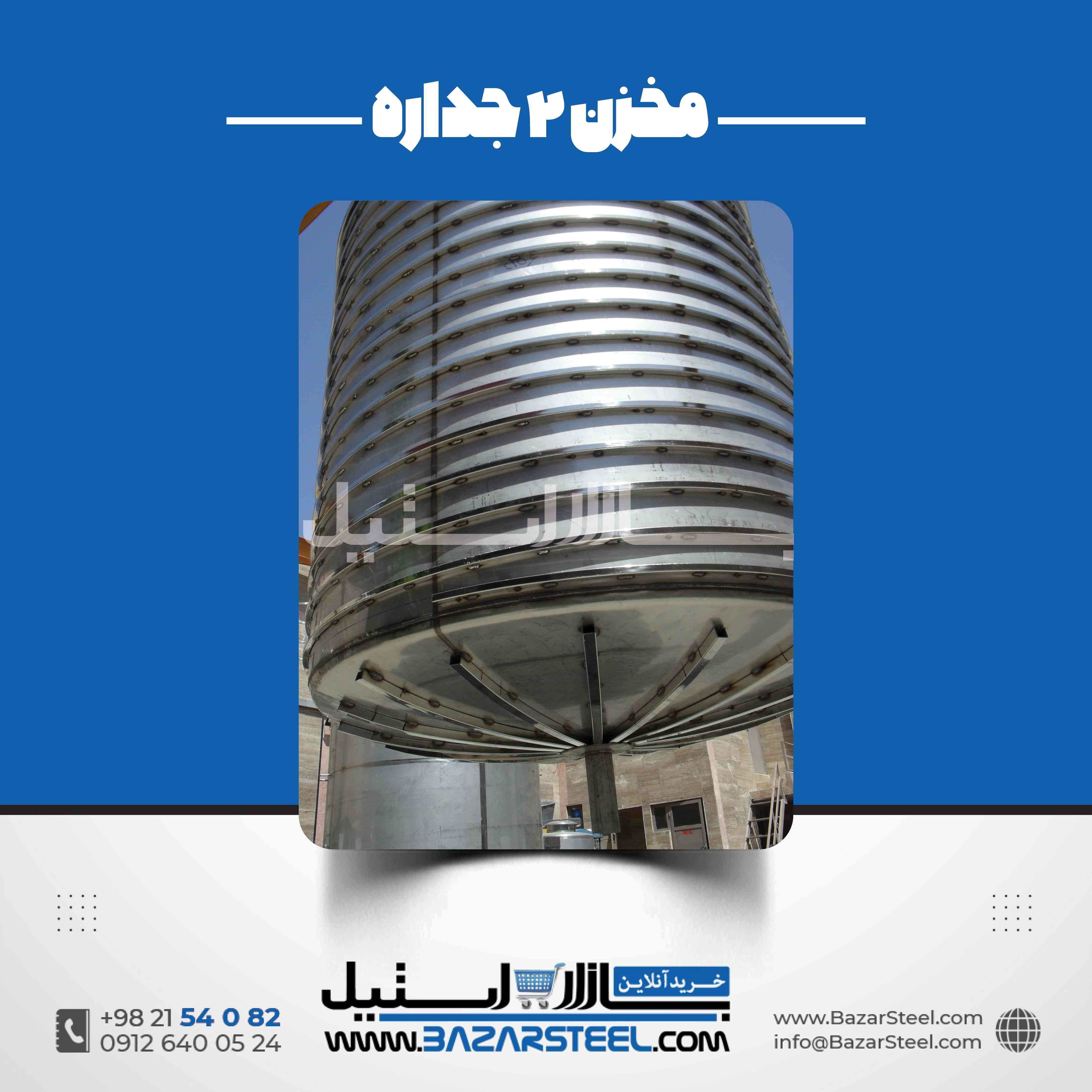

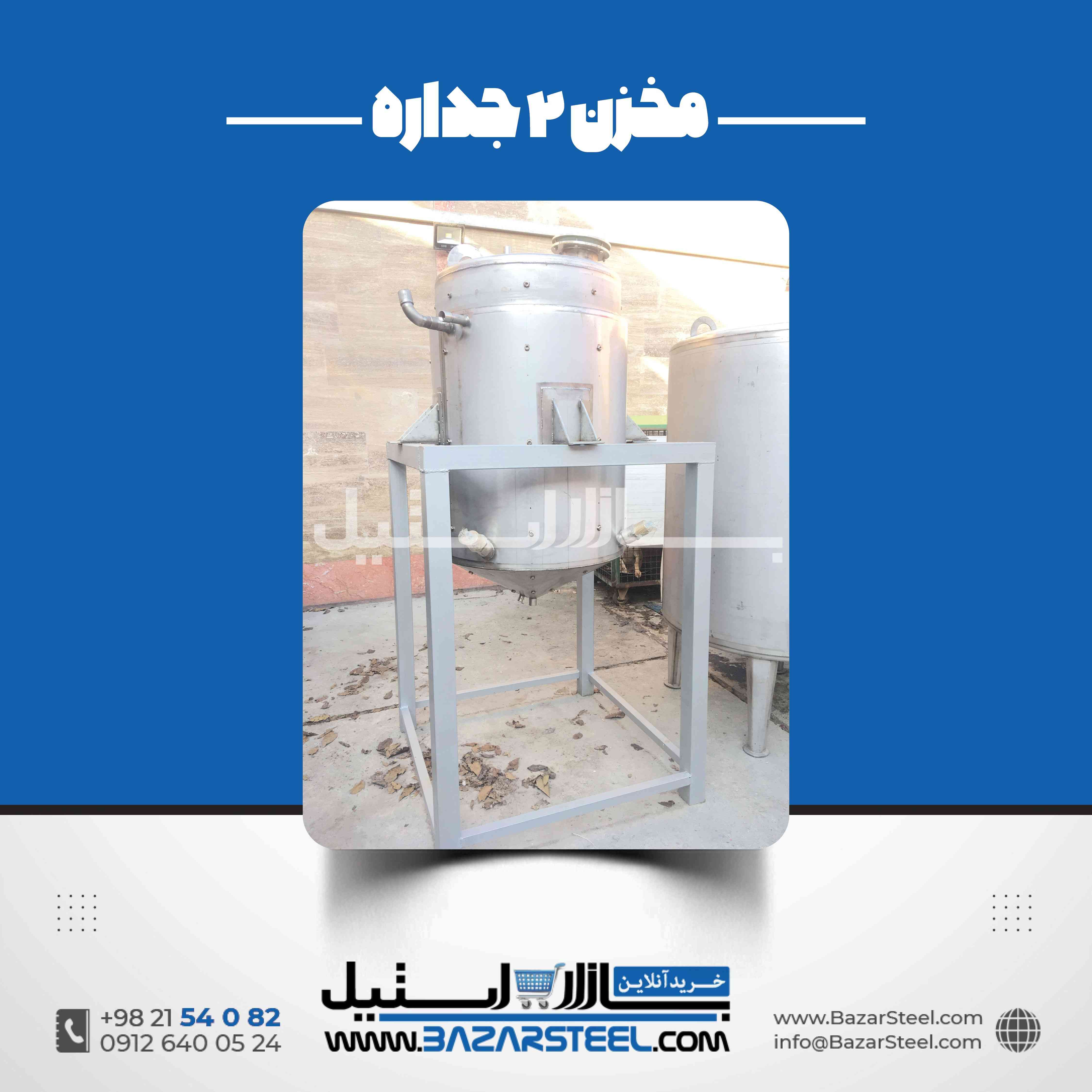

تفاوت مخزن کویل‌دار با مخزن دوجداره

مخزن کویل‌دار و مخزن دوجداره هر دو می‌توانند برای تبادل حرارت استفاده شوند، اما مسیر انتقال حرارت در آن‌ها متفاوت است. در مخزن کویل‌دار، سیال حرارتی از داخل یک مسیر لوله‌ای عبور می‌کند که در فضای داخلی مخزن قرار گرفته است. در مخزن دوجداره، سیال حرارتی در فضای میان دو جداره گردش می‌کند؛ البته آرایش واقعی باید بر اساس نقشه همان تجهیز بررسی شود.

هیچ‌یک از این دو ساختار در تمام پروژه‌ها برتری مطلق ندارد. برای تصمیم‌گیری باید زمان موردنیاز برای رسیدن به دمای هدف، رفتار حرارتی محصول، محدودیت ابعاد، احتمال رسوب، سهولت نظافت و هزینه ساخت بررسی شوند.

برای بررسی ساختار جایگزین می‌توانید صفحه مخزن استیل دوجداره را نیز ببینید.

تفاوت مخزن کویل‌دار با مخزن همزن‌دار

کویل و همزن دو وظیفه متفاوت دارند. کویل برای انتقال حرارت طراحی می‌شود، درحالی‌که همزن برای ایجاد حرکت در ماده، اختلاط اجزا یا بهبود یکنواختی فرایند به کار می‌رود. در برخی فرایندها ممکن است هر دو تجهیز در یک مخزن استفاده شوند، اما وجود کویل به معنی نیاز قطعی به همزن نیست.

اگر ماده داخل مخزن به اختلاط نیاز داشته باشد، باید اثر همزن بر توزیع دما، گردش محصول و عملکرد کویل بررسی شود. نوع پروانه، سرعت چرخش، گرانروی ماده، احتمال کف‌کردن و فضای اشغال‌شده توسط اجزای داخلی از عوامل مهم در این ارزیابی هستند.

اگر هدف اصلی پروژه اختلاط مواد است، صفحه میکسر استیل مسیر مرتبط‌تری برای بررسی ساختارهای اختلاط خواهد بود. برای یک مخزن کویل‌دار همزن‌دار نیز باید هر دو عملکرد در یک طراحی هماهنگ بررسی شوند.

پارامترهای مؤثر در طراحی مخزن استیل کویل‌دار

طراحی کویل باید بر مبنای بار حرارتی و شرایط واقعی فرایند انجام شود. ظرفیت مخزن به‌تنهایی برای تعیین اندازه کویل کافی نیست؛ زیرا دو ماده با حجم یکسان ممکن است به دلیل تفاوت در خواص حرارتی، گرانروی، دمای شروع و دمای هدف، به شرایط انتقال حرارت متفاوتی نیاز داشته باشند.

۱. حجم و مقدار ماده

مقدار ماده داخل مخزن بر انرژی موردنیاز برای تغییر دما اثر می‌گذارد. علاوه بر حجم اسمی مخزن، حجم واقعی بار هر مرحله، حداقل و حداکثر سطح پرشدگی و تناوب عملیات باید مشخص شوند. طراحی بر اساس حجم اسمی بدون درنظرگرفتن الگوی بهره‌برداری ممکن است به انتخاب نامناسب سطح انتقال حرارت منجر شود.

۲. دمای اولیه و دمای هدف

دمای شروع ماده و دمای مطلوب فرایند، اختلاف دمای موردنیاز را مشخص می‌کنند. همچنین باید معلوم شود رسیدن به دمای هدف در چه مدت زمانی انتظار می‌رود. زمان فرایند در کنار خواص ماده و شرایط سیال حرارتی، از داده‌های مهم برای محاسبه بار حرارتی است.

۳. نوع سیال حرارتی

آب گرم، بخار یا سیال حرارتی دیگر، شرایط انتقال انرژی متفاوتی دارند. دما، فشار، دبی و ویژگی‌های سیال انتخابی باید پیش از تعیین هندسه کویل مشخص شوند. همچنین تأمین پایدار سیال حرارتی و سازگاری آن با تجهیزات بالادستی و پایین‌دستی باید بررسی شود.

۴. سطح مؤثر انتقال حرارت

سطح انتقال حرارت از عوامل اصلی عملکرد کویل است، اما به‌تنهایی راندمان کل را تعیین نمی‌کند. ضریب انتقال حرارت در داخل لوله، مقاومت دیواره، انتقال حرارت در سمت محصول، رسوب و الگوی جریان همگی بر عملکرد اثر می‌گذارند.

۵. ویژگی‌های ماده داخل مخزن

چگالی، گرمای ویژه، گرانروی، حساسیت به دما، تمایل به رسوب‌گذاری و تغییر خواص در طول فرایند باید در نظر گرفته شوند. ماده‌ای که در دمای پایین گرانروی بالایی دارد ممکن است در اطراف کویل گردش ضعیف‌تری داشته باشد؛ در چنین شرایطی بررسی نیاز به همزن یا تغییر هندسه داخلی اهمیت پیدا می‌کند.

۶. فشار و دمای طراحی

فشار سمت داخل مخزن و فشار سمت کویل دو موضوع جداگانه هستند و باید هرکدام بر اساس شرایط واقعی بررسی شوند. دمای طراحی نیز بر انتخاب متریال، جزئیات اتصال و ارزیابی انبساط حرارتی اثر می‌گذارد. اگر مخزن برای کار تحت فشار یا خلأ در نظر گرفته شده است، این وضعیت باید از ابتدا به‌صراحت در درخواست طراحی اعلام شود.

۷. رسوب، نظافت و نگهداری

رسوب روی سطح انتقال حرارت می‌تواند عملکرد حرارتی را کاهش دهد. نوع رسوب، امکان دسترسی به کویل، روش شست‌وشو، نیاز به بازکردن قطعات و تناوب تعمیرات باید در طراحی لحاظ شوند. در کاربردهای بهداشتی، قابلیت تمیزکاری و جلوگیری از باقی‌ماندن محصول در نقاط دشوار دسترس اهمیت بیشتری پیدا می‌کند.

محاسبات حرارتی؛ چرا ظرفیت مخزن کافی نیست؟

برای برآورد اولیه انرژی لازم جهت گرم‌کردن یک ماده، می‌توان از رابطه عمومی زیر استفاده کرد؛ مشروط بر اینکه شرایط استفاده از گرمای ویژه ثابت در بازه دمایی موردنظر قابل قبول باشد:

Q = m × Cp × ΔT

• Q: انرژی حرارتی موردنیاز.
• m: جرم ماده‌ای که گرم می‌شود.
• Cp: گرمای ویژه ماده در شرایط مورد بررسی.
• ΔT: اختلاف دمای نهایی و اولیه ماده.

این رابطه انرژی نظری لازم برای تغییر دمای ماده را برآورد می‌کند؛ اما به‌تنهایی اندازه کویل یا مدت واقعی گرمایش را تعیین نمی‌کند. اتلاف حرارتی به محیط، تغییر خواص ماده، شرایط جریان و محدودیت انتقال حرارت نیز باید بررسی شوند.

برای تعیین توان حرارتی موردنیاز، انرژی محاسبه‌شده باید با زمان هدف فرایند مرتبط شود. سپس با درنظرگرفتن شرایط انتقال حرارت و اختلاف دمای مؤثر، سطح مناسب کویل بررسی می‌شود. در این مرحله استفاده از فرضیات نامشخص یا یک عدد ثابت برای همه مواد قابل اتکا نیست.

در فرایندهایی که ماده تغییر فاز می‌دهد، واکنش شیمیایی رخ می‌دهد یا خواص آن در طول گرمایش به‌طور محسوسی تغییر می‌کند، محاسبات ساده بالا ممکن است کافی نباشند و باید مدل مناسب همان فرایند انتخاب شود.

نحوه انتخاب ظرفیت و ابعاد مخزن

ظرفیت مناسب باید بر اساس مقدار ماده در هر مرحله، میزان مصرف، دفعات شارژ و تخلیه، زمان ماند و فضای نصب تعیین شود. انتخاب مخزن بسیار بزرگ‌تر از نیاز می‌تواند حجم سرمایه‌گذاری و زمان گرم‌شدن را افزایش دهد؛ در مقابل، ظرفیت کمتر از نیاز ممکن است باعث افزایش تعداد دفعات عملیات یا محدودشدن تولید شود.

ابعاد هندسی مخزن نیز فقط تابع حجم نیستند. ارتفاع محل نصب، عرض مسیر ورود تجهیز، امکان جابه‌جایی، دسترسی تعمیراتی، ارتفاع اتصالات و فضای موردنیاز برای لوله‌کشی باید بررسی شوند. در مخزن کویل‌دار، فضای اشغال‌شده توسط کویل و امکان نصب یا خارج‌کردن آن نیز می‌تواند بر ابعاد نهایی اثر بگذارد.

جهت نصب مخزن، عمودی یا افقی بودن آن و محل قرارگیری اتصالات باید با چیدمان خط تولید و الزامات بهره‌برداری هماهنگ شود. انتخاب شکل ظاهری بدون بررسی نحوه تخلیه، نظافت و دسترسی به کویل ممکن است هزینه‌های بهره‌برداری را افزایش دهد.

برای مشاهده نمونه‌های مرتبط با ساخت مخازن و تجهیزات استیل، می‌توانید از نمونه‌کارهای مخزن استیل بازدید کنید. انتخاب نهایی همچنان باید بر اساس مشخصات پروژه و نقشه تأییدشده انجام شود.

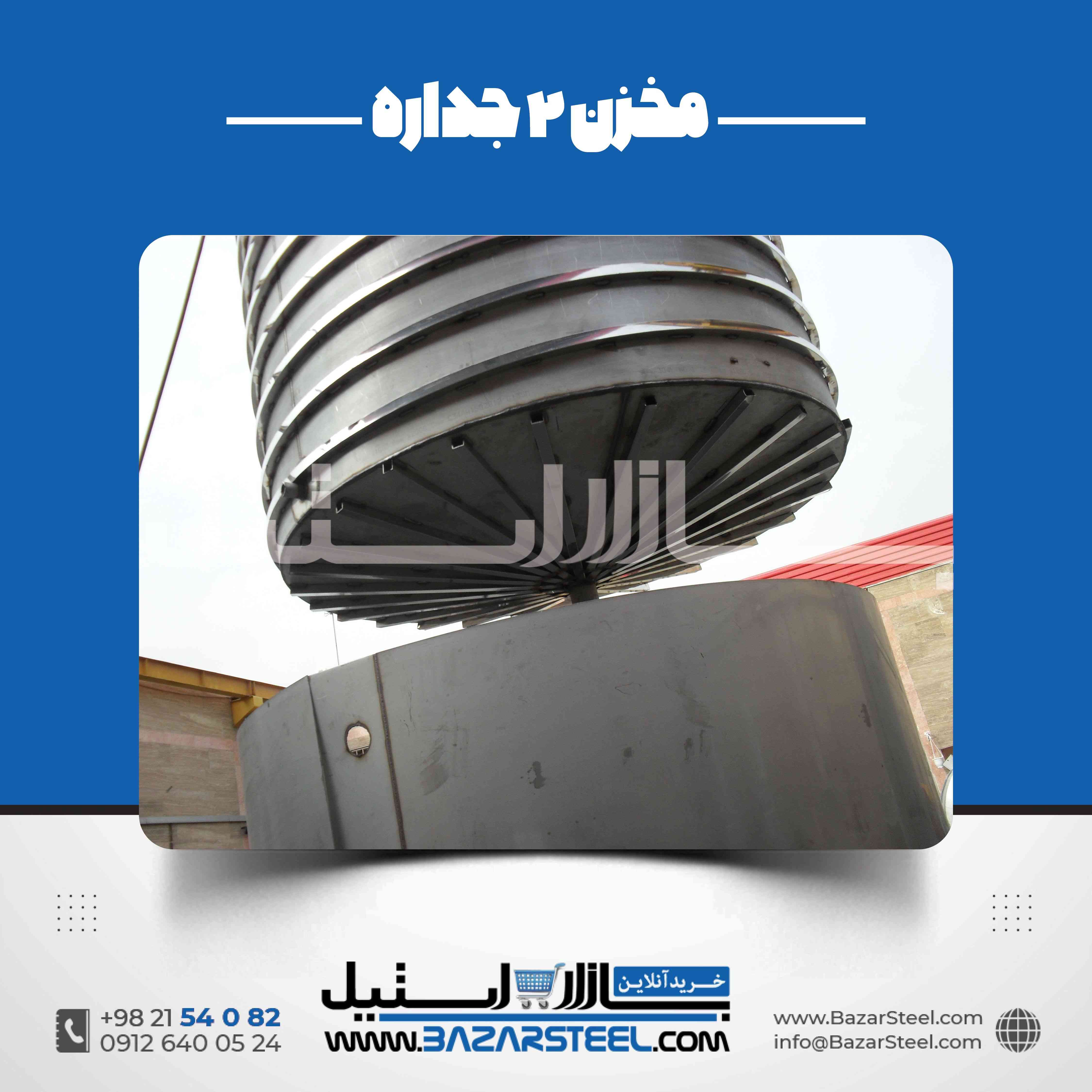

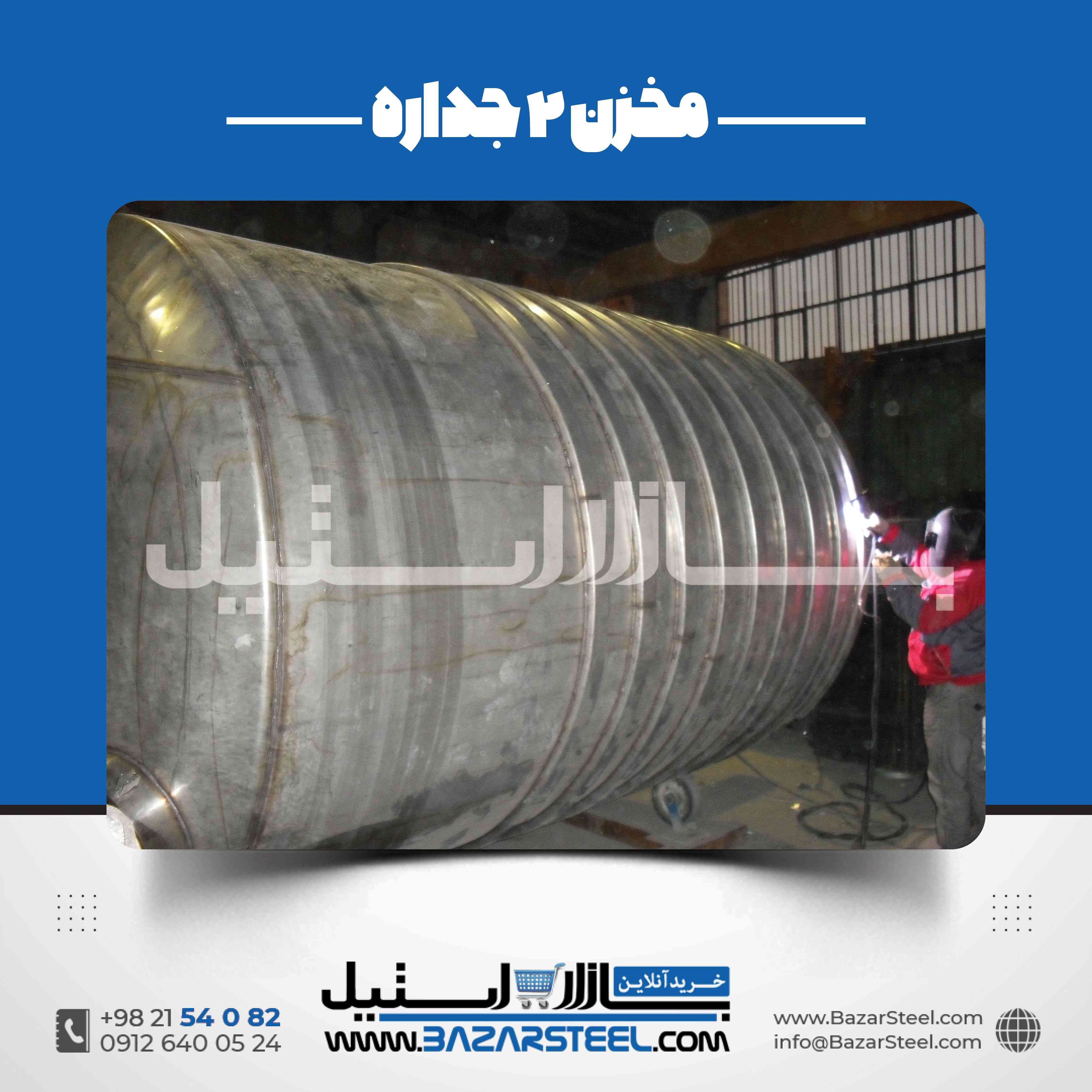

ملاحظات ساخت و جوشکاری مخزن کویل‌دار

ساخت این تجهیز شامل بدنه مخزن، اجزای کویل، اتصالات و نقاط اتصال میان این اجزا است. روش ساخت و ترتیب مونتاژ باید به‌گونه‌ای انتخاب شود که امکان دسترسی برای جوشکاری، کنترل کیفیت، تمیزکاری و بازرسی وجود داشته باشد.

در مرحله طراحی باید مشخص شود که کویل چگونه درون مخزن نصب می‌شود، چه نوع مهار یا تکیه‌گاهی نیاز دارد و آیا برای تعمیرات آینده باید امکان دسترسی یا جداسازی آن وجود داشته باشد. انبساط حرارتی قطعات و تنش‌های ناشی از اختلاف دما نیز در صورت اهمیت برای پروژه باید بررسی شوند.

کیفیت جوش بدنه و کویل اهمیت عملکردی دارد. انتخاب روش جوشکاری، آماده‌سازی لبه‌ها، کنترل اعوجاج و بررسی کیفیت اتصال باید با جنس قطعات و شرایط سرویس هماهنگ باشند. برای کاربردهای بهداشتی، کیفیت سطح نهایی و امکان نظافت نواحی جوش نیز باید در معیارهای پذیرش لحاظ شوند.

آزمون‌های کنترل کیفیت باید بر اساس نوع تجهیز، شرایط طراحی و الزامات توافق‌شده تعیین شوند. نباید بدون اطلاع از فشار طراحی، کاربرد و استاندارد مبنا، نوع آزمون یا میزان فشار تست مشخصی را برای همه مخازن تجویز کرد.

نظافت، بازرسی و نگهداری کویل

کویل در معرض رسوب و آلودگی قرار دارد و وضعیت سطح آن می‌تواند بر انتقال حرارت اثر بگذارد. برنامه نگهداری باید متناسب با نوع سیال حرارتی، ماده داخل مخزن، کیفیت آب یا سیال ورودی، دمای کار و سابقه عملکرد تدوین شود.

افت محسوس عملکرد حرارتی، افزایش زمان رسیدن به دمای هدف، تغییر غیرعادی فشار یا دبی در مسیر کویل و مشاهده نشتی می‌توانند نشانه‌هایی برای بررسی بیشتر باشند. تشخیص علت باید با توجه به شرایط واقعی تجهیز انجام شود؛ زیرا همه این نشانه‌ها لزوماً ناشی از رسوب نیستند.

روش شست‌وشوی کویل باید با جنس لوله، نوع رسوب و محدودیت‌های شیمیایی سازگار باشد. استفاده از مواد پاک‌کننده نامناسب یا ابزارهایی که سطح را آسیب می‌زنند می‌تواند مقاومت به خوردگی را کاهش دهد. در کاربردهای حساس، روش نظافت باید با الزامات فرایند و توصیه‌های فنی مرتبط هماهنگ شود.

امکان دسترسی به سطح بیرونی کویل، وضعیت اتصالات و قابلیت بررسی نشتی از مواردی است که بهتر است پیش از نهایی‌شدن نقشه در نظر گرفته شوند. اگر بازرسی یا نظافت دوره‌ای بخش مهمی از بهره‌برداری است، این الزام باید در درخواست سفارش ذکر شود.

عوامل مؤثر بر قیمت مخزن استیل کویل‌دار

قیمت نهایی این تجهیز به مشخصات طراحی و ساخت وابسته است؛ بنابراین اعلام یک قیمت واحد بدون دانستن شرایط پروژه می‌تواند گمراه‌کننده باشد. برای برآورد قابل اتکا، ابتدا باید نوع کاربرد، ظرفیت، متریال و الزامات حرارتی مشخص شوند.

• ظرفیت و ابعاد: اندازه بدنه و مقدار متریال موردنیاز بر هزینه ساخت اثر دارند.
• جنس بدنه و کویل: گرید، ابعاد و مشخصات متریال دو بخش باید جداگانه تعیین شوند.
• طراحی حرارتی: سطح و آرایش کویل، تعداد مسیرها و جزئیات اتصال به نیاز فرایند وابسته‌اند.
• شرایط فشار و دما: شرایط طراحی می‌توانند بر انتخاب متریال، ضخامت و روش ساخت اثر بگذارند.
• تجهیزات جانبی: دریچه بازدید، سنسورها، اتصالات و تجهیزات کنترلی در صورت نیاز بر هزینه اثر دارند.
• پرداخت و نظافت: سطح نهایی و الزامات تمیزکاری باید متناسب با کاربرد مشخص شوند.
• کنترل کیفیت و مستندات: آزمون‌ها، بازرسی‌ها و مدارک درخواستی باید در پیشنهاد فنی و مالی روشن باشند.
• حمل و نصب: ابعاد تجهیز، محل پروژه و خدمات موردنیاز می‌توانند بر هزینه کل اثر بگذارند.

برای مقایسه پیشنهادهای ساخت، بهتر است مشخصات فنی یکسانی برای همه پیشنهادها ارسال شود. مقایسه قیمت دو مخزن با ظرفیت مشابه، درحالی‌که جنس کویل، شرایط طراحی، سطح انتقال حرارت یا الزامات کنترل کیفیت آن‌ها متفاوت است، مبنای مناسبی برای تصمیم‌گیری نیست.

برای سفارش ساخت مخزن استیل کویل‌دار چه اطلاعاتی لازم است؟

هرچه اطلاعات اولیه پروژه کامل‌تر باشد، امکان بررسی فنی و ارائه پیشنهاد متناسب با نیاز بیشتر خواهد بود. در درخواست اولیه لازم نیست همه جزئیات ساخت از قبل مشخص شده باشند؛ بخشی از پارامترها پس از بررسی مهندسی تعیین می‌شوند. بااین‌حال، داده‌های زیر برای شروع ارزیابی مفید هستند.

1. نوع محصول یا سیالی که داخل مخزن قرار می‌گیرد.
2. ظرفیت موردنیاز و مقدار واقعی ماده در هر مرحله.
3. دمای اولیه و دمای هدف و مدت مورد انتظار برای رسیدن به آن.
4. نوع سیال حرارتی موجود، مانند آب گرم یا بخار، و مشخصات در دسترس آن.
5. اطلاعات فشار و دمای فرایند و مشخص‌بودن شرایط احتمالی فشار یا خلأ.
6. الزامات جنس بدنه و کویل، در صورت تعیین‌شدن در فرایند.
7. نیاز یا عدم نیاز به همزن، عایق‌کاری، ابزار اندازه‌گیری یا تجهیزات کنترلی.
8. نیازهای مربوط به نظافت، تخلیه، دسترسی تعمیراتی و بازرسی.
9. محدودیت‌های فضای نصب، ابعاد مسیر حمل و محل استقرار.
10. نیاز به نقشه، مستندات ساخت یا آزمون‌های مشخص‌شده در پروژه.

اگر بخشی از این اطلاعات هنوز مشخص نیست، می‌توان درخواست را با شرح کاربرد و هدف فرایند آغاز کرد. در این حالت، موارد نامشخص باید به‌عنوان داده‌های نیازمند بررسی ثبت شوند و نباید بدون تأیید فنی به مشخصات قطعی تبدیل شوند.

برای بررسی ساختارهای مرتبط و نمونه‌های اجرایی، بخش نمونه‌کارهای سازه استیل نیز قابل بررسی است. این صفحه جایگزین نقشه اختصاصی یا تأیید مشخصات پروژه نیست.

نقشه و مستندات فنی مخزن کویل‌دار

نقشه فنی باید اطلاعات لازم برای ساخت، مونتاژ، نصب و بررسی تجهیز را در حد موردنیاز پروژه مشخص کند. جزئیات نقشه ممکن است شامل ابعاد اصلی، محل اتصالات، ساختار بدنه، آرایش کویل، نقاط اتصال، تجهیزات جانبی و الزامات کنترل کیفیت باشد.

نقشه عمومی یا نمونه تصویری می‌تواند برای درک ساختار مفید باشد، اما به‌تنهایی برای ساخت هر پروژه کافی نیست. نوع سیال، شرایط طراحی و محدودیت‌های نصب باید در نسخه مربوط به همان سفارش لحاظ شوند. هر تغییری در ظرفیت، فشار، دما یا جنس قطعات ممکن است نیازمند بازبینی طراحی باشد.

برای آشنایی با نمونه نقشه‌ها و ساختارهای مرتبط، صفحه نقشه مخازن استیل و تجهیزات مرتبط در دسترس است. استفاده از نقشه در ساخت باید بر اساس انطباق آن با شرایط واقعی پروژه و تأیید فنی انجام شود.

اشتباهات رایج در انتخاب مخزن کویل‌دار

انتخاب کویل فقط بر اساس ظرفیت مخزن

حجم مخزن مشخص نمی‌کند که چه سطحی از انتقال حرارت لازم است. زمان گرمایش، خواص ماده، دمای سیال حرارتی و شرایط جریان نیز باید بررسی شوند.

فرض یکسان‌بودن جنس بدنه و کویل

بدنه و کویل در معرض سیال‌های متفاوتی قرار دارند. انتخاب متریال باید برای هر بخش و با توجه به شرایط تماس آن انجام شود.

نادیده‌گرفتن نظافت و تعمیرات

کویلی که سطح انتقال حرارت مناسبی دارد اما دسترسی به آن برای بازرسی یا شست‌وشو دشوار است، ممکن است در بهره‌برداری هزینه‌زا باشد. نیازهای نگهداری باید از ابتدا مشخص شوند.

اعلام فشار کاری بدون بررسی طراحی

شرایط فشار داخل مخزن و فشار سیال داخل کویل باید به‌صورت مستقل بررسی شوند. مناسب‌بودن بدنه برای یک وضعیت، به معنی تأیید خودکار تمام اجزای دیگر نیست.

مقایسه قیمت بدون یکسان‌سازی مشخصات

برای مقایسه فنی و مالی، باید مشخصات اصلی، متریال، ساختار کویل، الزامات کنترل کیفیت و اقلام تحویلی یکسان باشند. در غیر این صورت، اختلاف قیمت لزوماً نشان‌دهنده اختلاف کیفیت یا صرفه اقتصادی نیست.

سؤالات متداول درباره مخزن استیل کویل‌دار

مخزن استیل کویل‌دار برای چه کاری استفاده می‌شود؟

این مخزن برای انتقال حرارت غیرمستقیم به ماده داخل مخزن یا خارج‌کردن حرارت از آن استفاده می‌شود. کاربرد دقیق به طراحی کویل، نوع سیال حرارتی و شرایط فرایند وابسته است.

آیا مخزن کویل‌دار فقط برای گرم‌کردن آب است؟

خیر. علاوه بر کاربردهای مرتبط با آب گرم، کویل می‌تواند در مخازن فرایندی برای کنترل دمای مواد و سیالات صنعتی استفاده شود. طراحی این کاربردها باید با توجه به خواص ماده و نیازهای واقعی فرایند انجام شود.

آیا جنس کویل باید با بدنه مخزن یکسان باشد؟

الزام عمومی برای یکسان‌بودن جنس این دو بخش وجود ندارد. متریال بدنه و کویل باید بر اساس سیال در تماس، دما، فشار، سازگاری شیمیایی و روش اتصال انتخاب شوند.

آیا می‌توان مخزن کویل‌دار را با همزن ساخت؟

در صورت نیاز فرایند و امکان طراحی مناسب، ترکیب کویل و همزن قابل بررسی است. در این حالت، اثر اختلاط بر توزیع دما، فضای داخلی، نصب کویل و امکان نظافت باید ارزیابی شود.

آیا مخزن کویل‌دار می‌تواند تحت فشار کار کند؟

امکان استفاده در شرایط فشار به طراحی و مشخصات تأییدشده تجهیز وابسته است. فشار سمت مخزن و فشار سمت کویل باید جداگانه بررسی شوند و نمی‌توان بدون اطلاعات طراحی، قابلیت کار تحت فشار را برای هر مخزنی تأیید کرد.

چگونه جنس مناسب استیل را انتخاب کنیم؟

نوع ماده، ترکیب شیمیایی، غلظت، دمای کار، شرایط شست‌وشو و احتمال خوردگی باید بررسی شوند. انتخاب گرید مناسب با توجه به شرایط واقعی تماس انجام می‌شود و عنوان عمومی «استیل ضدزنگ» برای تعیین قطعی متریال کافی نیست.

آیا ظرفیت مخزن برای تعیین اندازه کویل کافی است؟

خیر. علاوه بر ظرفیت، جرم ماده، دمای اولیه و هدف، زمان موردنیاز برای تغییر دما، خواص حرارتی، دبی و دمای سیال حرارتی و مقاومت‌های انتقال حرارت اهمیت دارند.

قیمت مخزن استیل کویل‌دار چگونه تعیین می‌شود؟

قیمت به ظرفیت، ابعاد، جنس بدنه و کویل، طراحی حرارتی، شرایط فشار و دما، اتصالات، تجهیزات جانبی، کیفیت سطح، آزمون‌ها و خدمات موردنیاز وابسته است. برای برآورد متناسب با پروژه، ابتدا باید مشخصات اولیه ثبت و بررسی شوند.

برای ثبت سفارش ساخت چه اطلاعاتی ارسال کنیم؟

شرح کاربرد، نوع ماده، ظرفیت تقریبی، دمای اولیه و هدف، نوع سیال حرارتی، شرایط فشار، الزامات متریال و محدودیت فضای نصب اطلاعات مناسبی برای شروع بررسی هستند. اگر بعضی موارد مشخص نیستند، می‌توان آن‌ها را به‌عنوان موارد نیازمند بررسی اعلام کرد.
