مخزن استیل پروسس؛ طراحی و سفارش ساخت مخزن فرآیندی

مخزن استیل پروسس یا پروسس تانک استیل، تجهیزی برای انجام یک یا چند مرحله از فرایند تولید درون یک محفظه صنعتی است. برخلاف مخزن ذخیره که وظیفه اصلی آن نگهداری ماده است، مخزن فرآیندی می‌تواند برای آماده‌سازی، عمل‌آوری، گرم‌کردن، سردکردن، نگهداری در شرایط کنترل‌شده یا ترکیب چند عملیات طراحی شود. ساختار دقیق این تجهیز به محصول نهایی، خواص مواد اولیه و شرایط موردنیاز خط تولید بستگی دارد.

در بسیاری از کاربردها، پروسس تانک به ساختاری حرارتی شامل مخزن داخلی، جداره انتقال حرارت و در صورت نیاز لایه عایق مجهز می‌شود. ممکن است سامانه همزن، حسگر دما، تجهیزات کنترلی، اتصالات بهداشتی یا امکانات شست‌وشو نیز در طراحی آن لحاظ شوند. هیچ‌یک از این اجزا برای تمام مخازن فرآیندی الزامی نیستند؛ انتخاب آن‌ها باید براساس نیاز واقعی فرایند انجام شود.

در پروژه‌هایی که کنترل دما، یکنواختی محصول یا تکرارپذیری تولید اهمیت دارد، انتخاب پروسس تانک صرفاً براساس ظرفیت اسمی یا قیمت اولیه تصمیم مناسبی نیست. لازم است مشخص شود ماده چه تغییراتی را طی می‌کند، چه مدت در مخزن باقی می‌ماند، چه شرایط حرارتی نیاز دارد و محصول چگونه تخلیه و مخزن چگونه نظافت می‌شود.

برای آشنایی با ساختارهای مختلف، می‌توان از دسته‌بندی مخازن استیل و مدل‌های مرتبط و مجموعه نقشه‌های مخازن استیل استفاده کرد. نقشه‌های مرجع برای شناخت اولیه مفید هستند، اما جایگزین نقشه نهایی و تأییدشده پروژه نیستند.

مخزن استیل پروسس چیست؟

واژه Process Tank به مخزنی اشاره دارد که بخشی از عملیات تولید در آن انجام می‌شود. این عملیات می‌تواند شامل تغییر دمای ماده، نگهداری در زمان مشخص، آماده‌سازی برای مرحله بعد، کمک به انجام فرایندهای فیزیکی یا فراهم‌کردن شرایط کنترل‌شده برای فرآوری باشد. در نتیجه، مخزن پروسس یک شکل هندسی یا ساختار ثابت و یکسان ندارد؛ عملکرد مورد انتظار است که ساختار آن را تعیین می‌کند.

برای مثال، در یک خط تولید لبنی ممکن است مخزن برای گرم‌کردن، سردکردن یا عمل‌آوری ماده استفاده شود. در یک فرایند دیگر، هدف اصلی حفظ دمای محصول در مدت معین یا آماده‌سازی ماده برای انتقال به دستگاه بعدی است. این دو کاربرد ممکن است از نظر تجهیزات حرارتی، شکل کف، اتصالات، سامانه کنترل و الزامات نظافت تفاوت داشته باشند.

به همین دلیل، اصطلاح «مخزن استیل پروسس» را نباید با یک مدل واحد یا مجموعه‌ای از مشخصات قطعی برابر دانست. این عنوان یک خانواده از تجهیزات فرآیندی را پوشش می‌دهد که طراحی آن‌ها باید براساس شرح فرایند، شرایط عملیاتی و محدودیت‌های نصب انجام شود.

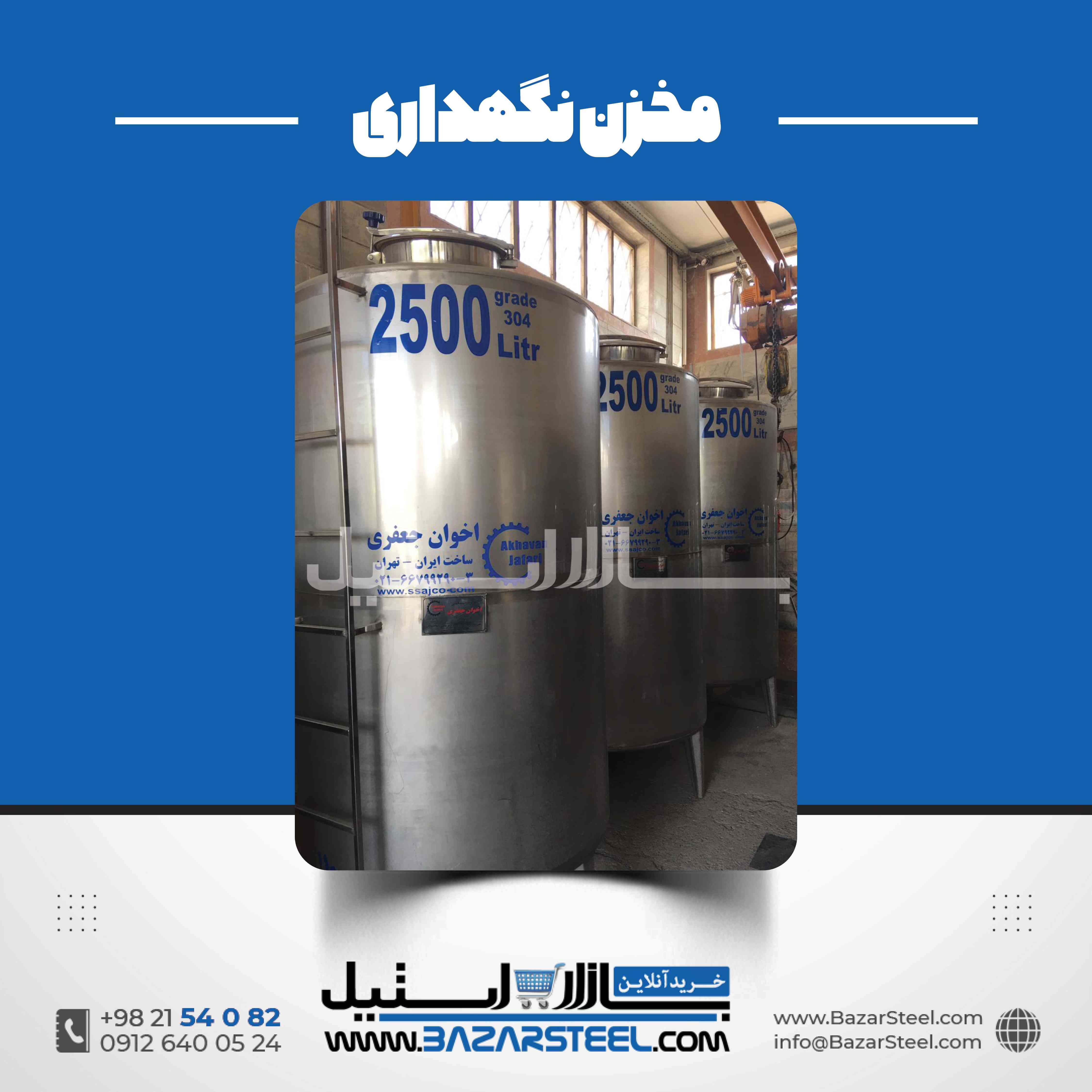

تفاوت مخزن پروسس با مخزن ذخیره استیل

مخزن ذخیره برای نگهداری ماده تا زمان مصرف، انتقال یا ورود به مرحله بعدی تولید استفاده می‌شود. در این تجهیز ممکن است حفظ کیفیت ماده و کنترل شرایط نگهداری اهمیت داشته باشد، اما الزاماً قرار نیست عملیات پیچیده‌ای روی ماده انجام شود.

در مقابل، مخزن پروسس برای انجام یک وظیفه مشخص در جریان تولید طراحی می‌شود. ممکن است به جداره حرارتی، تجهیزات اندازه‌گیری، اتصالات فرایندی، سامانه تخلیه ویژه یا تجهیزات دیگری نیاز داشته باشد. این تفاوت به معنای پیچیده‌بودن تمام مخازن پروسس نیست؛ میزان پیچیدگی تابع عملکرد موردنیاز است.

اگر وظیفه اصلی تجهیز فقط نگهداری ماده باشد، استفاده از مخزن ذخیره متناسب با شرایط بهره‌برداری می‌تواند کافی باشد. اما اگر ماده باید در یک بازه دمایی مشخص قرار گیرد، برای مدتی عمل‌آوری شود یا شرایط آن پیش از انتقال به مرحله بعد تغییر کند، بررسی مخزن فرآیندی منطقی‌تر است.

در انتخاب میان این دو، باید هزینه اولیه را در کنار هزینه انرژی، نظافت، توقف خط، کیفیت محصول و نیازهای تعمیراتی سنجید. انتخاب مخزن ساده‌تر برای فرایندی که به کنترل دقیق شرایط نیاز دارد، ممکن است در ادامه باعث افزایش هزینه‌های عملیاتی شود.

ساختار تک‌جداره، دوجداره و سه‌جداره در پروسس تانک

مخزن پروسس تک‌جداره

در ساختار تک‌جداره، محفظه اصلی مستقیماً وظیفه نگهداری یا فرآوری ماده را بر عهده دارد. این ساختار ممکن است برای کاربردهایی مناسب باشد که به جداره انتقال حرارت یکپارچه نیاز ندارند یا عملیات حرارتی از طریق تجهیزات مستقل انجام می‌شود.

تک‌جداره‌بودن به معنای ساده‌بودن همه جنبه‌های طراحی نیست. شکل کف، نوع اتصالات، نحوه تخلیه، جنس متریال، الزامات نظافت و شرایط مکانیکی همچنان باید متناسب با فرایند تعیین شوند. در صورت نیاز به گرمایش یا سرمایش، باید راهکار مناسب انتقال حرارت به‌صورت جداگانه بررسی شود.

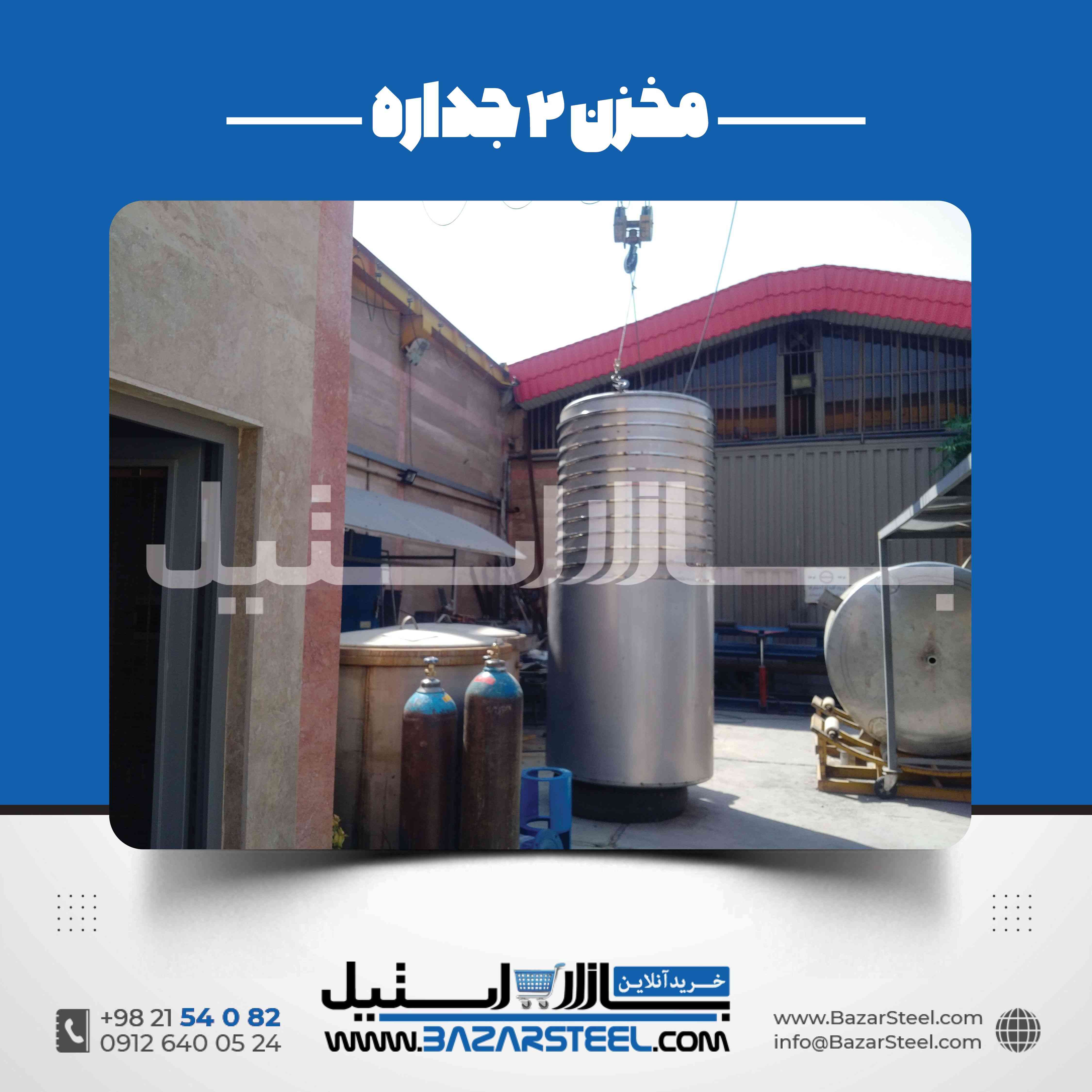

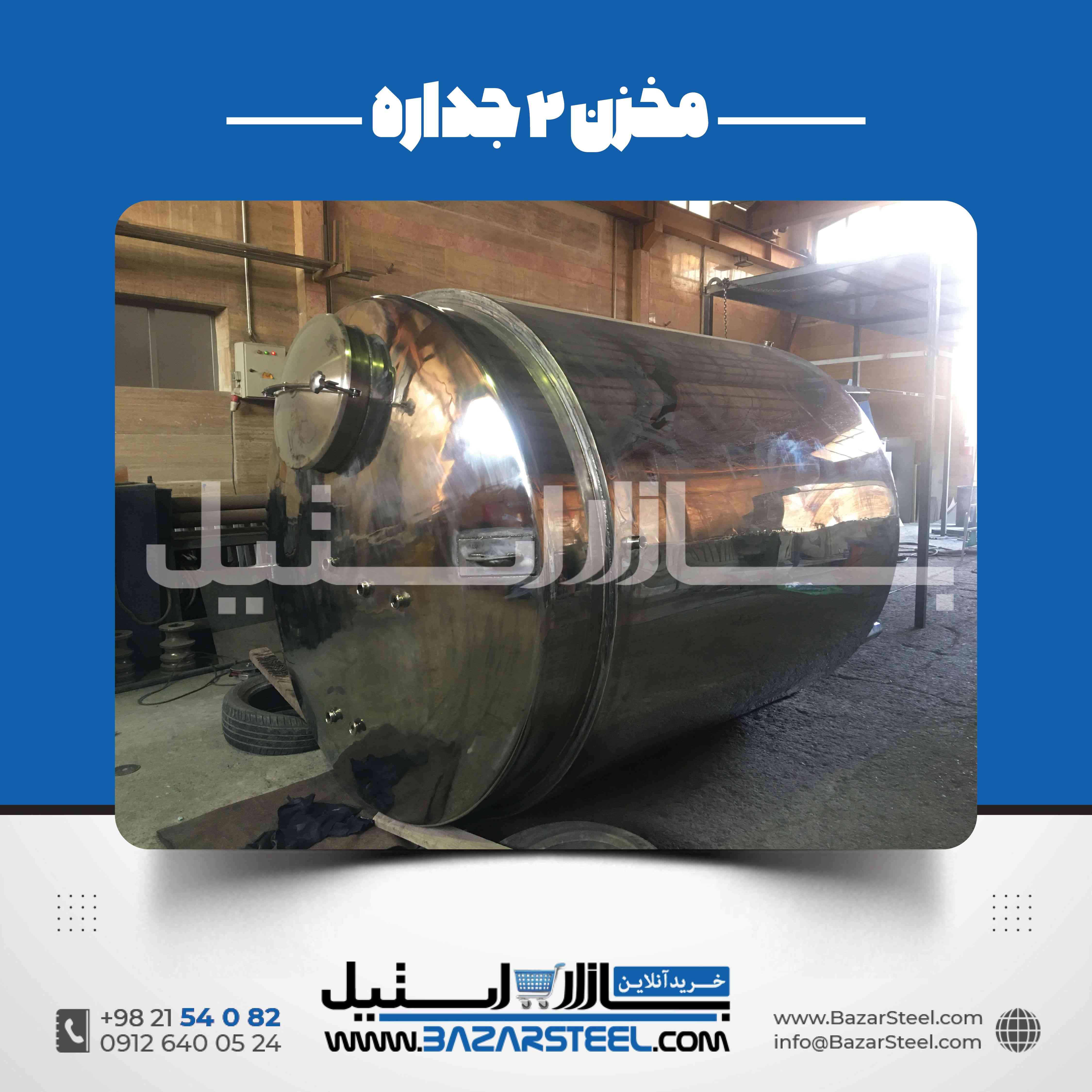

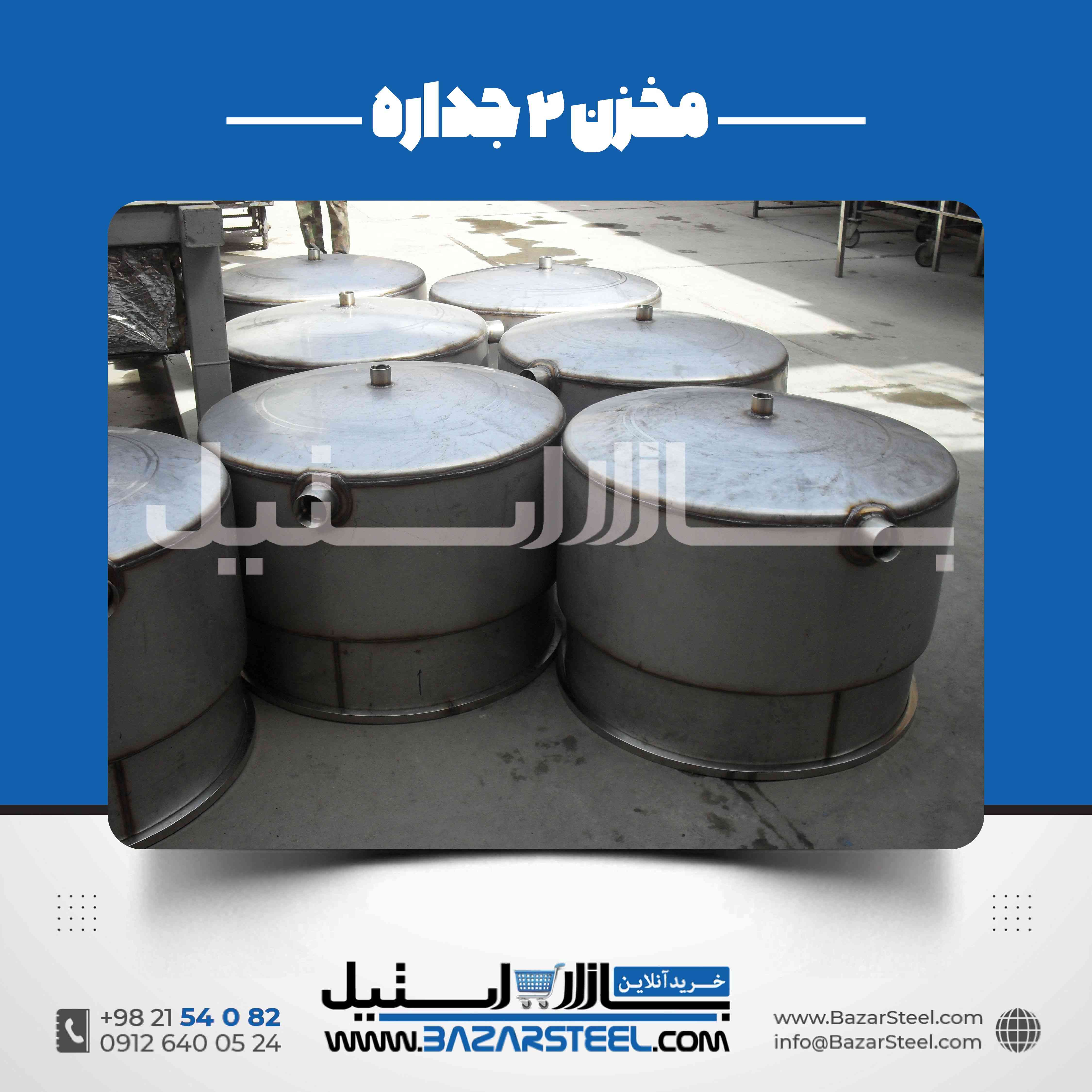

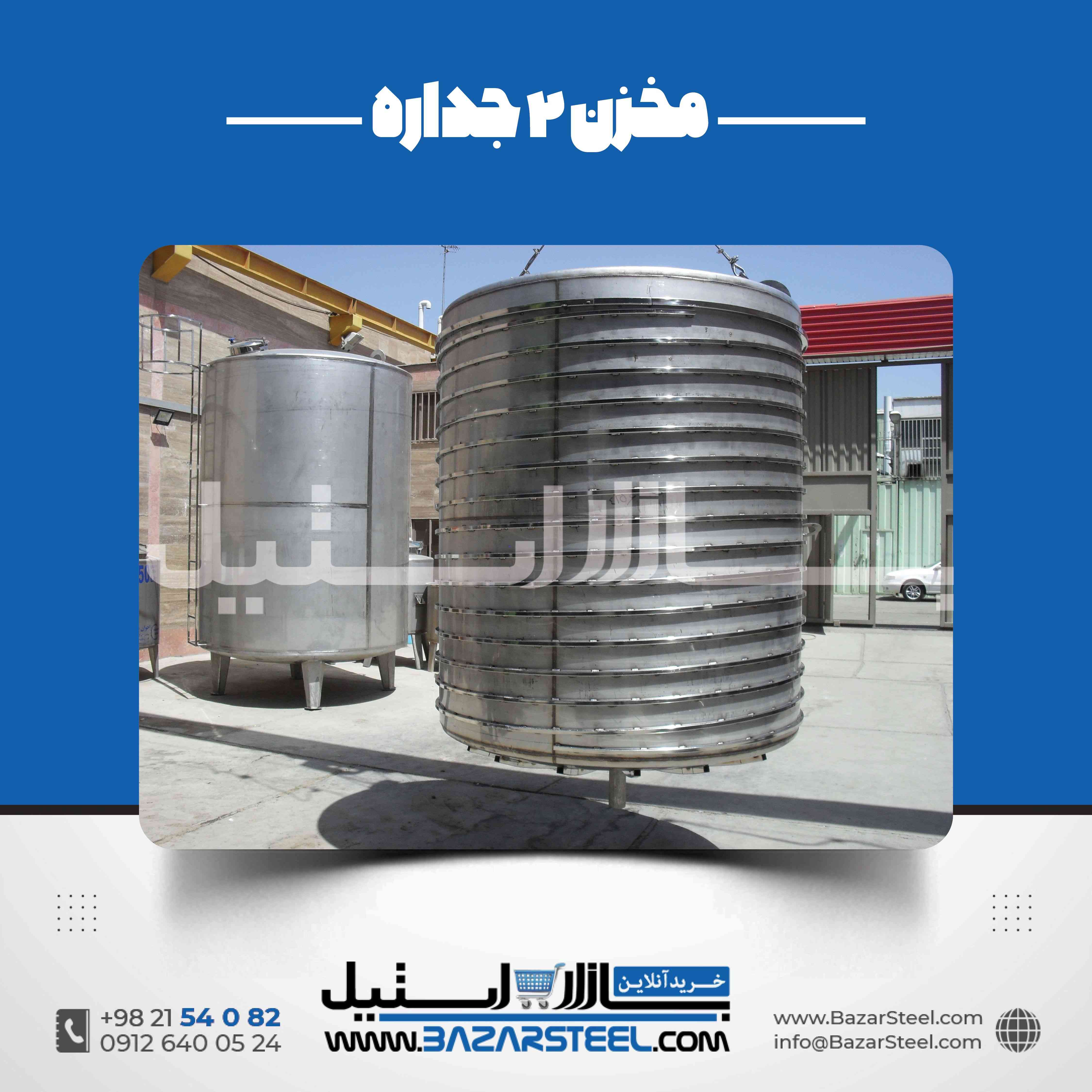

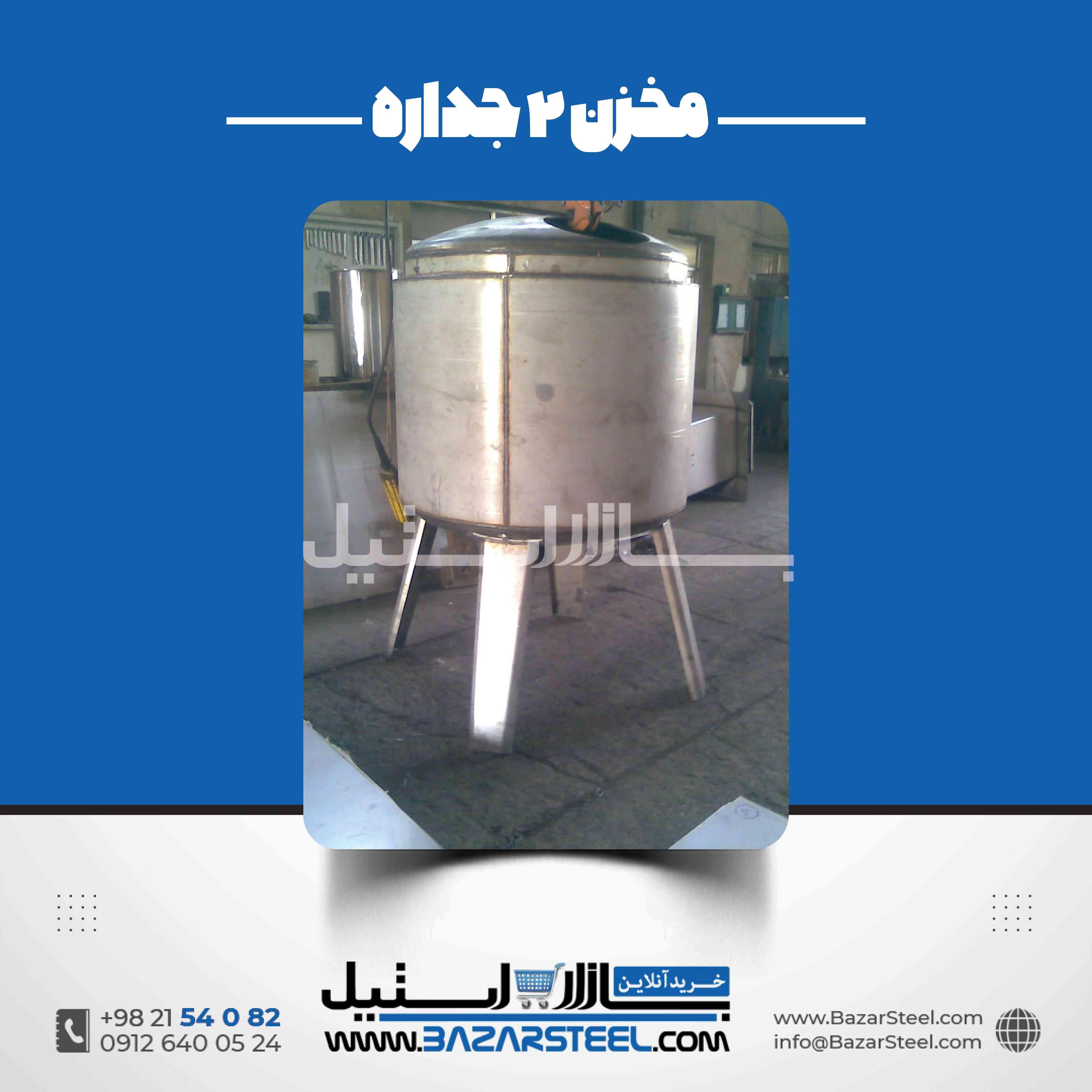

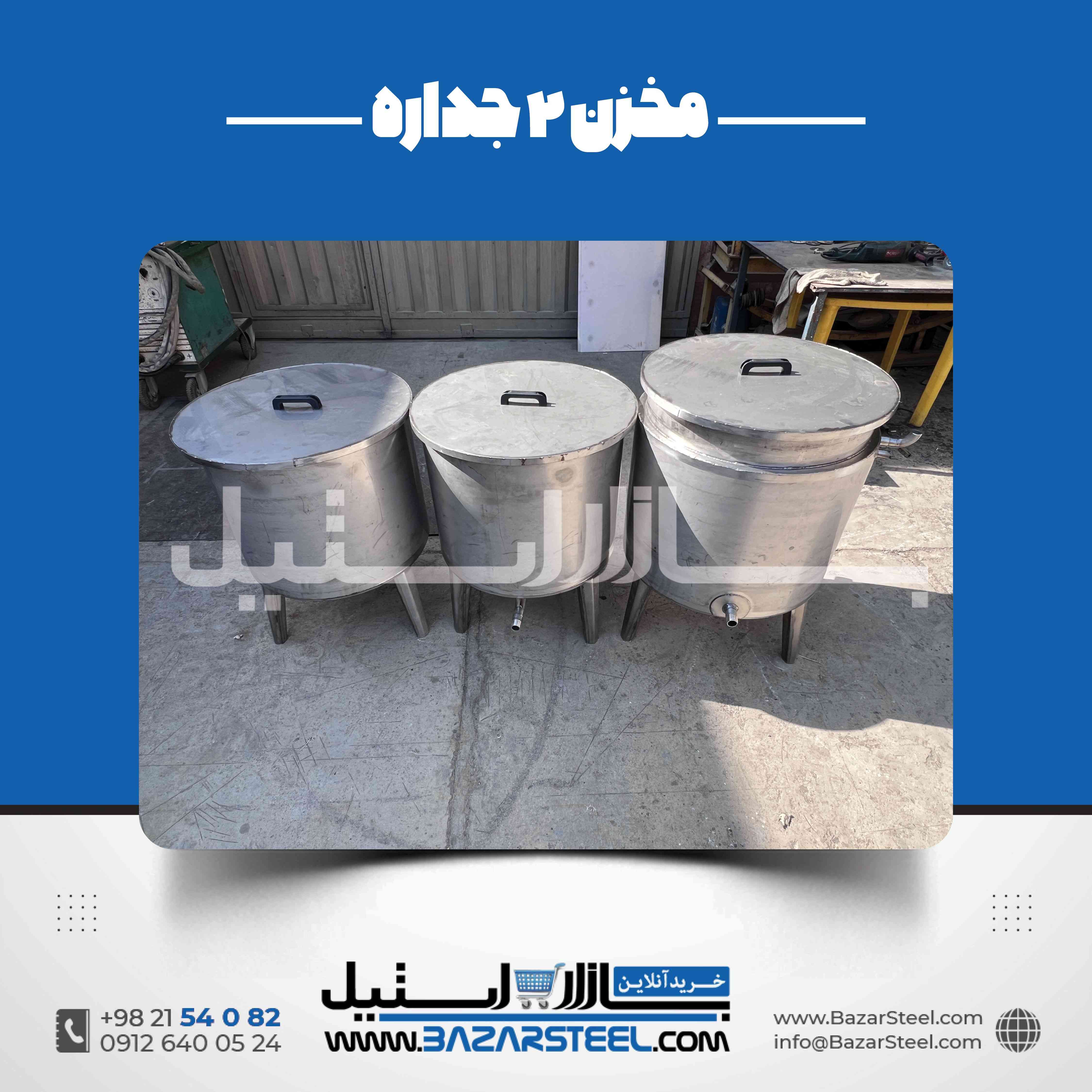

مخزن پروسس دوجداره

در مخزن دوجداره، علاوه بر محفظه داخلی، فضای دیگری برای عملکرد مشخصی در نظر گرفته می‌شود. این فضا ممکن است برای گردش سیال گرم‌کننده یا سردکننده طراحی شده باشد. در این حالت، انتقال حرارت از طریق جداره می‌تواند به تنظیم دمای ماده کمک کند.

عملکرد حرارتی مخزن به عواملی مانند سطح انتقال حرارت، اختلاف دمای ماده و سیال حرارتی، ویژگی‌های ماده، دبی سیال حرارتی و شرایط جریان داخل مخزن وابسته است. بنابراین صرف وجود جداره دوم، زمان مشخصی برای گرم‌شدن یا سردشدن محصول تضمین نمی‌کند.

در طراحی این ساختار باید نوع ژاکت، ورودی و خروجی سیال حرارتی، فشار و دمای مجاز فضای بین جداره‌ها و امکان تخلیه یا هواگیری آن مشخص شود. انتخاب این موارد باید براساس طراحی واقعی انجام گیرد.

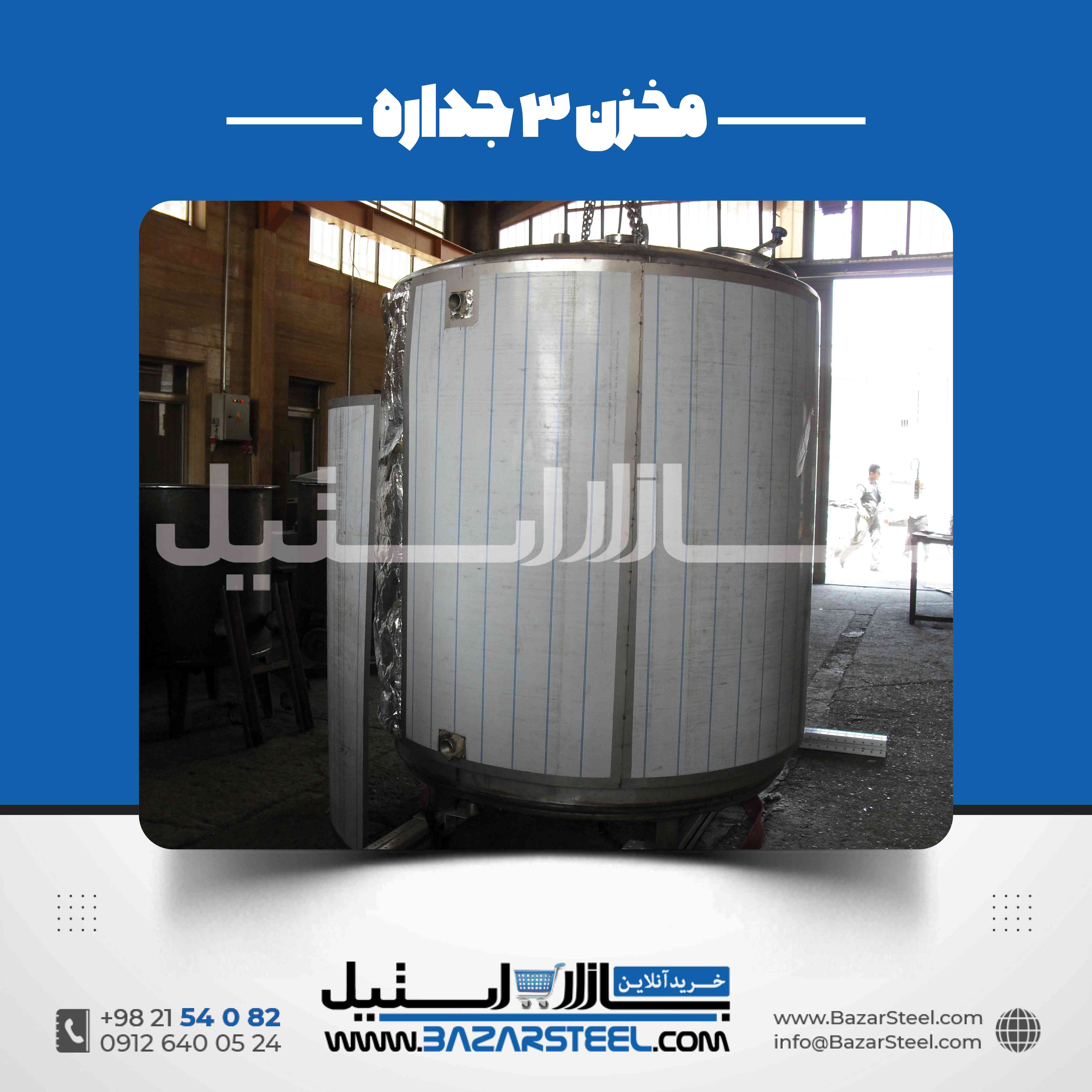

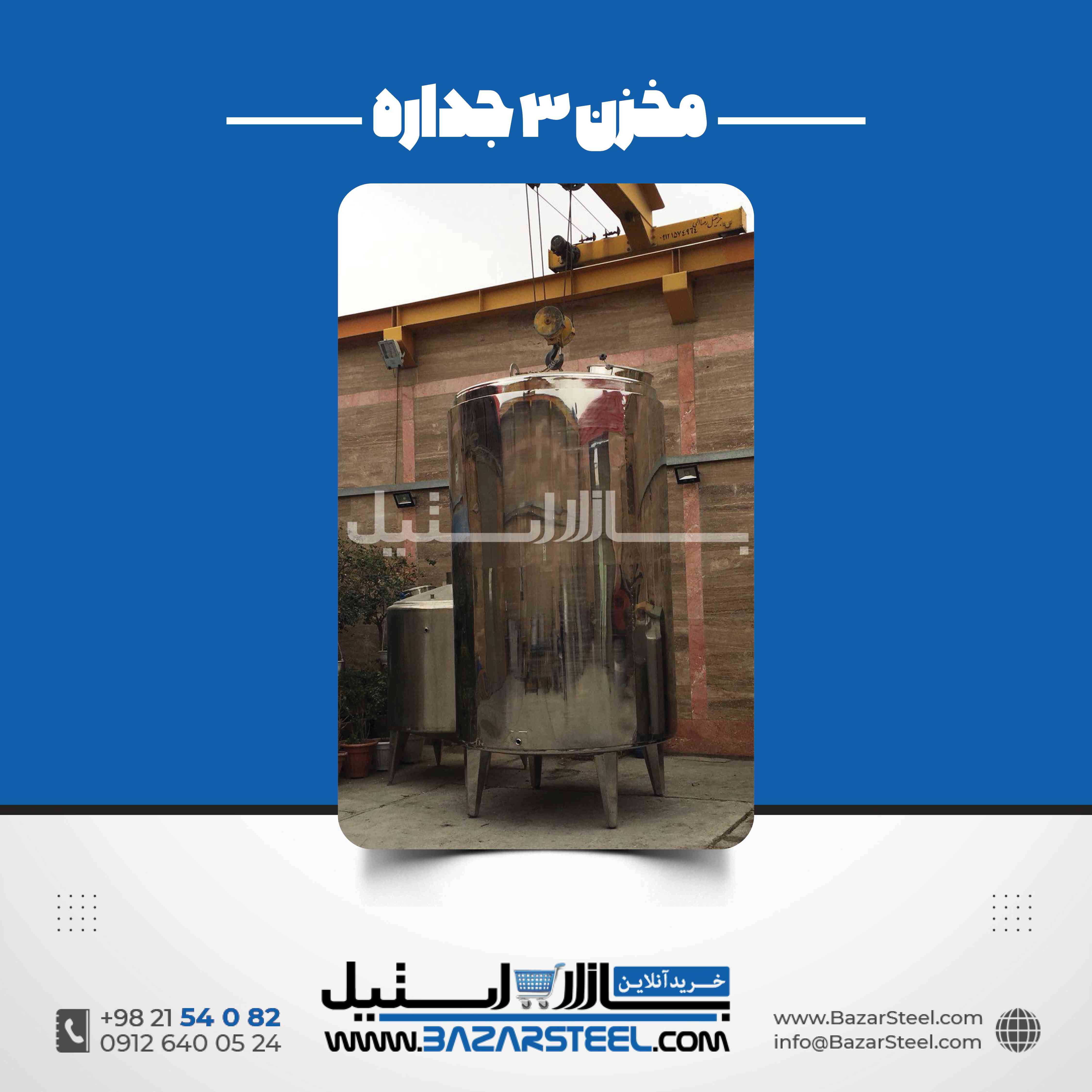

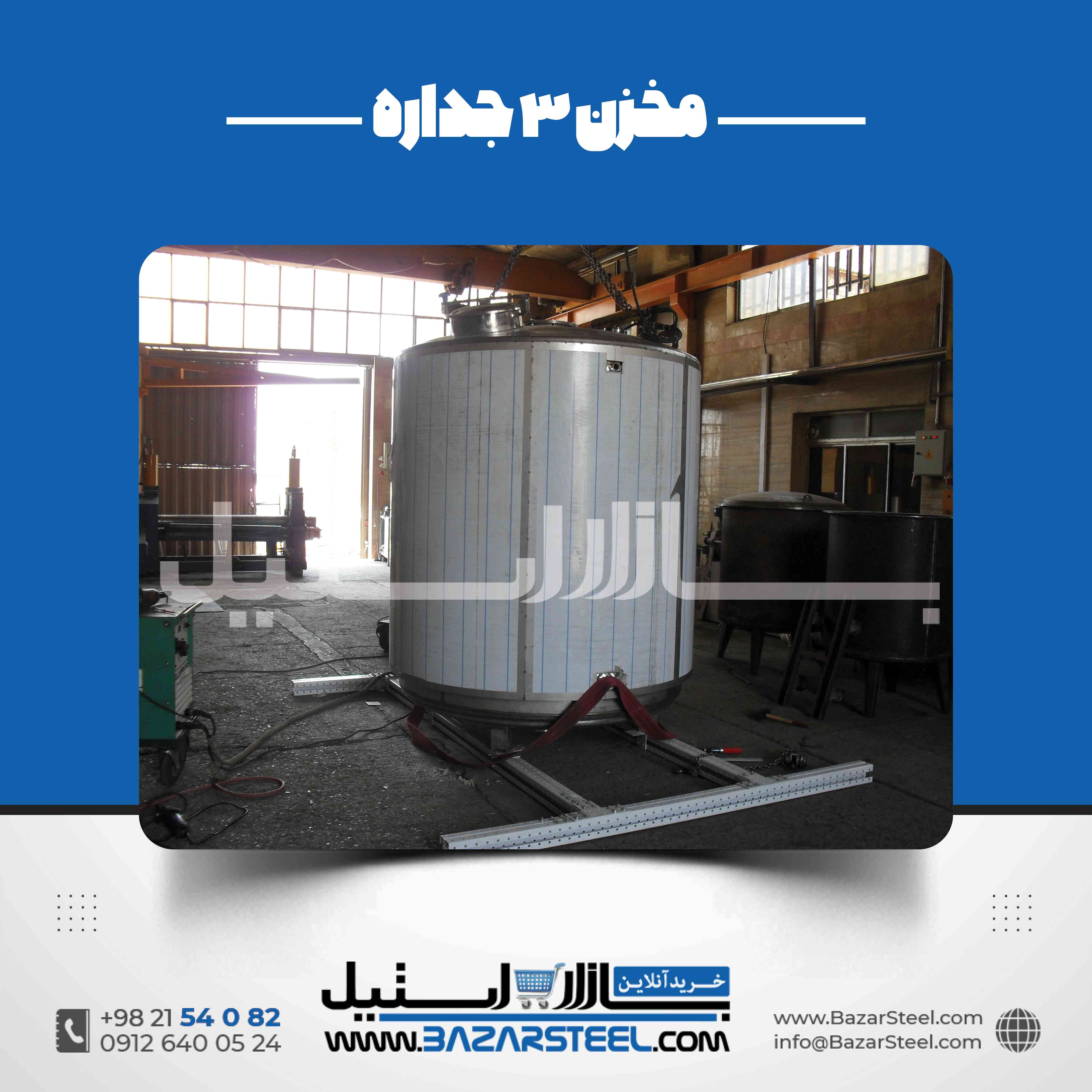

مخزن پروسس سه‌جداره

در ساختار سه‌جداره، علاوه بر محفظه فرآیندی، لایه‌های دیگری برای عملکردهایی مانند انتقال حرارت و عایق‌کاری یا حفاظت بیرونی در نظر گرفته می‌شوند. آرایش دقیق این لایه‌ها به طراحی بستگی دارد و نباید صرفاً از عنوان سه‌جداره درباره عملکرد قطعی آن‌ها نتیجه‌گیری کرد.

در یک طراحی متداول، مخزن داخلی با ماده فرایندی در تماس است، فضای مجاور آن برای انتقال حرارت استفاده می‌شود و لایه بیرونی می‌تواند نقش عایق یا پوشش محافظ داشته باشد. بااین‌حال، نوع سیال حرارتی، ساختار ژاکت، جنس عایق و ضخامت لایه‌ها باید در مشخصات فنی پروژه تعیین شوند.

ساختار سه‌جداره می‌تواند در کاربردهایی که کنترل دما و کاهش اتلاف حرارتی اهمیت دارد، گزینه‌ای قابل بررسی باشد. بااین‌حال، سه‌جداره‌بودن به‌تنهایی تضمین‌کننده دقت کنترل دما، مصرف انرژی مشخص یا کیفیت نهایی محصول نیست. نتیجه به طراحی حرارتی و مکانیکی، تجهیزات کنترل و شرایط واقعی بهره‌برداری وابسته است.

برای بررسی نقشه‌های مرجع و شناخت ساختارهای مختلف می‌توان به صفحه مخازن سه‌جداره استیل مراجعه کرد. انتخاب ساختار نهایی باید با نیاز فرایندی پروژه هماهنگ باشد.

کاربردهای مخزن استیل پروسس در صنایع مختلف

صنایع لبنی

در صنایع لبنی، مخازن فرآیندی ممکن است برای آماده‌سازی، گرم‌کردن، سردکردن یا نگهداری کنترل‌شده مواد در مراحل مختلف تولید استفاده شوند. نوع عملیات به محصول و خط تولید بستگی دارد؛ برای مثال، شرایط لازم برای آماده‌سازی یک ترکیب لبنی الزاماً با شرایط موردنیاز برای عمل‌آوری محصولی دیگر یکسان نیست.

در این کاربردها، کنترل دمای ماده، زمان ماند، کیفیت اختلاط در صورت نیاز، قابلیت تخلیه و سهولت نظافت اهمیت دارند. اگر فرایند به کنترل دقیق دما نیاز داشته باشد، حسگر باید در موقعیتی نصب شود که اندازه‌گیری آن تا حد مناسبی نماینده شرایط واقعی ماده باشد.

در کاربردهای حساس به بهداشت، طراحی اتصالات، سطوح در تماس با محصول، جوش‌ها و نقاطی که احتمال تجمع باقی‌مانده مواد دارند نیز باید بررسی شوند. انتخاب استیل مناسب ضروری است، اما به‌تنهایی تمام الزامات بهداشتی را پوشش نمی‌دهد.

صنایع غذایی و نوشیدنی

مخزن فرآیندی در برخی خطوط تولید مواد غذایی و نوشیدنی برای آماده‌سازی، تنظیم دما، نگهداری میان‌مرحله‌ای یا اجرای عملیات مشخص استفاده می‌شود. نوع محصول، حساسیت آن به دما، ویسکوزیته، احتمال کف‌کردن و نحوه انتقال به مرحله بعد بر طراحی اثر می‌گذارند.

اگر محصول به گرمایش نیاز داشته باشد، باید نرخ گرم‌شدن و یکنواختی دما بررسی شود. در فرایند سردکردن نیز ظرفیت انتقال حرارت و شرایط سیال سردکننده اهمیت دارد. برای محصولاتی که کیفیت آن‌ها به تاریخچه حرارتی حساس است، کنترل دما باید با زمان فرایند و الزامات تولید هماهنگ باشد.

همچنین باید مشخص شود که نظافت مخزن به‌صورت دستی انجام می‌شود یا سامانه شست‌وشوی درجا موردنیاز است. انتخاب روش نظافت بر طراحی نازل‌ها، اتصالات، سطوح داخلی و دسترسی برای بازرسی اثر می‌گذارد.

صنایع دارویی و بهداشتی

در برخی کاربردهای دارویی و بهداشتی، مخزن پروسس برای آماده‌سازی محلول‌ها، نگهداری میان‌مرحله‌ای یا انجام عملیات کنترل‌شده به کار می‌رود. الزامات این حوزه ممکن است شامل کنترل دقیق شرایط فرایند، قابلیت نظافت و مستندسازی مشخصات تجهیزات باشد.

سطح الزامات باید از ابتدا تعریف شود. عبارت‌هایی مانند «بهداشتی»، «قابل شست‌وشو» یا «مناسب تولید دارویی» بدون تعیین معیارهای فنی کافی نیستند. جنس قطعات در تماس با محصول، پرداخت سطح، طراحی اتصالات، روش نظافت و نیازهای اعتبارسنجی باید متناسب با کاربرد بررسی شوند.

در صورت نیاز به شست‌وشوی درجا، طراحی باید امکان گردش محلول شست‌وشو و دسترسی مناسب آن به سطوح داخلی را فراهم کند. وجود نازل شست‌وشو به‌تنهایی اثبات نمی‌کند که تمام نقاط مخزن به‌درستی تمیز می‌شوند؛ این موضوع به هندسه و شرایط اجرای فرایند نظافت وابسته است.

صنایع شیمیایی و مواد اولیه صنعتی

در صنایع شیمیایی، مخزن پروسس می‌تواند برای آماده‌سازی، تنظیم دما، نگهداری در شرایط کنترل‌شده یا انجام بخشی از عملیات تولید استفاده شود. انتخاب جنس مخزن در این کاربردها به ترکیب شیمیایی ماده، غلظت، دما، زمان تماس و احتمال وجود ناخالصی‌های خورنده وابسته است.

در صورت تولید بخار، گاز یا گرمای قابل‌توجه، باید الزامات تهویه، تخلیه، کنترل فرایند و ایمنی متناسب با ماهیت ماده بررسی شوند. همچنین اگر فرایند شامل واکنش شیمیایی تحت فشار یا خلأ باشد، باید مشخص شود که مخزن فرآیندی معمولی برای وظیفه موردنظر کافی است یا طراحی تخصصی‌تری لازم است.

سامانه انتقال حرارت و کنترل دما

در بسیاری از پروسس تانک‌ها، انتقال حرارت یکی از وظایف اصلی تجهیز است. گرمایش یا سرمایش ممکن است از طریق ژاکت، کویل یا راهکار دیگری انجام شود. انتخاب ساختار مناسب به ظرفیت حرارتی موردنیاز، فضای موجود، ماهیت ماده، محدوده دمایی و امکانات خط تولید بستگی دارد.

ژاکت حرارتی فضایی در اطراف یا بخش‌هایی از مخزن است که برای عبور سیال گرم‌کننده یا سردکننده طراحی می‌شود. نوع ساختار ژاکت باید با فشار، دما، دبی و ویژگی‌های سیال حرارتی هماهنگ باشد. استفاده از بخار، آب گرم، آب سرد یا سیال حرارتی دیگر باید براساس طراحی و امکانات واقعی پروژه تعیین شود.

کویل نیز می‌تواند در برخی طراحی‌ها برای انتقال حرارت استفاده شود. بااین‌حال، انتخاب میان ژاکت و کویل به هندسه مخزن، سطح موردنیاز انتقال حرارت، قابلیت نظافت، محدودیت فضای داخلی و ویژگی‌های محصول وابسته است. هیچ‌یک از این روش‌ها برای تمام کاربردها برتری مطلق ندارد.

در صورت نیاز به عایق‌کاری، جنس و ضخامت عایق باید با دمای کار، شرایط محیطی، ملاحظات ایمنی و الزامات نظافت هماهنگ باشند. پوشش بیرونی نیز باید امکان دسترسی مناسب برای بازرسی و نگهداری را فراهم کند.

نقش همزن در مخزن فرآیندی

برخی مخازن پروسس بدون همزن طراحی می‌شوند و برخی دیگر برای دستیابی به نتیجه موردنظر به سامانه اختلاط نیاز دارند. وجود همزن باید براساس شرح فرایند تعیین شود، نه صرفاً به این دلیل که بسیاری از مخازن فرآیندی دارای همزن هستند.

اگر اختلاط برای یکنواخت‌کردن دما، توزیع مواد افزودنی یا جلوگیری از ایجاد نواحی با غلظت متفاوت ضروری باشد، باید نوع همزن و الگوی جریان متناسب با ماده انتخاب شود. در این شرایط، ویسکوزیته، چگالی، حساسیت محصول به برش، سرعت موردنیاز و هندسه مخزن اهمیت دارند.

انتخاب توان موتور و دور همزن باید با بار واقعی هماهنگ باشد. دور بالا همیشه به معنی اختلاط بهتر نیست و ممکن است در برخی مواد موجب کف‌کردن، ورود هوا یا تغییر نامطلوب بافت شود. در مقابل، سرعت یا گشتاور ناکافی نیز ممکن است به یکنواختی نامناسب منجر شود.

برای بررسی انواع سامانه‌های اختلاط می‌توان به هاب میکسر استیل مراجعه کرد. این صفحه بر عملکرد همزن و انتخاب تجهیزات اختلاط تمرکز دارد؛ درحالی‌که صفحه حاضر نقش مخزن در انجام فرایند، انتقال حرارت و هماهنگی اجزای فرآیندی را هدف قرار می‌دهد.

جنس استیل و کیفیت سطح داخلی

گرید استیل باید با نوع ماده، شرایط شیمیایی، دما، روش نظافت و الزامات مکانیکی سازگار باشد. گریدهای 304 و 316 ممکن است در برخی پروژه‌ها بررسی شوند، اما انتخاب نهایی به اطلاعات واقعی ماده و شرایط بهره‌برداری وابسته است. هیچ گریدی را نمی‌توان بدون بررسی برای همه سیالات و کاربردها مناسب دانست.

در صورت وجود مواد خورنده یا ترکیبات کلریدی، ارزیابی سازگاری شیمیایی اهمیت ویژه‌ای دارد. جنس قطعات در تماس با محصول نیز باید به‌صورت روشن مشخص شود؛ زیرا ممکن است بدنه، اتصالات، شفت یا اجزای جانبی به الزامات متفاوتی نیاز داشته باشند.

کیفیت سطح داخلی بر قابلیت نظافت، باقی‌ماندن مواد و عملکرد فرایند اثر می‌گذارد. در کاربردهای بهداشتی، وضعیت جوش‌ها، گوشه‌ها، اتصالات و نقاط تخلیه باید در کنار جنس متریال بررسی شود. تعیین زبری سطح یا سطح پرداخت باید براساس نیاز پروژه و معیارهای قابل‌اندازه‌گیری انجام شود.

برای شناخت خانواده‌های مختلف استیل می‌توان از راهنمای گریدهای استیل استفاده کرد. انتخاب نهایی متریال باید براساس مشخصات واقعی محصول و شرایط تماس انجام شود.

کنترل فرایند و تجهیزات اندازه‌گیری

سطح کنترل موردنیاز به پیچیدگی فرایند بستگی دارد. در یک کاربرد ساده ممکن است اندازه‌گیری دما کافی باشد؛ در کاربردی دیگر، سنجش سطح، فشار، زمان، سرعت همزن یا سایر پارامترها نیز لازم شود.

محل نصب حسگرها باید طوری انتخاب شود که اندازه‌گیری تا حد امکان نماینده وضعیت واقعی ماده باشد. نصب نامناسب حسگر دما ممکن است موجب قرائت غیرواقعی شود، به‌خصوص اگر داخل مخزن اختلاف دمای قابل‌توجهی وجود داشته باشد یا جریان ماده یکنواخت نباشد.

اگر فرایند به کنترل خودکار نیاز داشته باشد، باید محدوده کنترل، نحوه ثبت داده‌ها، شرایط هشدار و واکنش سیستم در وضعیت غیرعادی مشخص شوند. وجود کنترلر یا تابلو برق به‌تنهایی تضمین‌کننده کنترل دقیق و تکرارپذیر نیست؛ کیفیت طراحی و تنظیمات سیستم نیز اهمیت دارند.

طراحی بهداشتی و شست‌وشوی مخزن پروسس

در کاربردهایی که کیفیت بهداشتی محصول اهمیت دارد، مخزن باید به‌گونه‌ای طراحی شود که سطوح در تماس با محصول قابل نظافت باشند و نقاط تجمع باقی‌مانده مواد به حداقل برسند. شکل کف، شیب مسیر تخلیه، نوع اتصال‌ها، وضعیت جوش‌ها و دسترسی به سطوح داخلی از عوامل مهم هستند.

در برخی خطوط تولید، سامانه شست‌وشوی درجا یا CIP برای گردش محلول شست‌وشو بدون بازکردن کامل تجهیز استفاده می‌شود. امکان استفاده از این روش به هندسه مخزن، نوع نازل‌ها، پوشش سطوح، مسیر گردش محلول و دستورالعمل شست‌وشو بستگی دارد.

اگر نظافت دستی انجام می‌شود، دسترسی ایمن به بخش‌های موردنیاز باید در طراحی لحاظ شود. روش نظافت باید با ماده قبلی، محصول بعدی و جنس قطعات سازگار باشد. همچنین باید از باقی‌ماندن مواد شوینده یا ناسازگاری مواد شیمیایی با استیل جلوگیری شود.

راهنمای انتخاب ظرفیت و ابعاد

ظرفیت مخزن پروسس باید براساس حجم واقعی عملیات، حجم مفید، تعداد دفعات تولید، زمان ماند و برنامه تولید تعیین شود. ظرفیت اسمی با حجم قابل استفاده یکسان نیست؛ فضای موردنیاز برای گردش ماده، کف‌کردن، انبساط یا جلوگیری از سرریز ممکن است حجم مفید را محدود کند.

ابعاد مخزن نیز باید با محل نصب و تجهیزات اطراف هماهنگ باشند. ارتفاع کلی ممکن است تحت تأثیر درپوش، اتصالات، سامانه همزن یا تجهیزات بالایی قرار گیرد. قطر مخزن بر فضای نصب، سطح انتقال حرارت و در صورت وجود همزن، الگوی جریان اثر می‌گذارد.

در پروژه‌هایی که مخزن به خط تولید موجود متصل می‌شود، ارتفاع ورودی و خروجی، مسیر لوله‌کشی، نحوه تخلیه و دسترسی برای تعمیرات باید بررسی شوند. طراحی بدون توجه به شرایط نصب می‌تواند هزینه اصلاحات و زمان توقف را افزایش دهد.

مشخصات فنی موردنیاز برای سفارش

جدول زیر فهرست اطلاعاتی است که برای تعریف اولیه مخزن فرآیندی مفید هستند. مقادیر نهایی باید براساس پروژه تعیین شوند و این جدول مشخصات یک مدل آماده یا موجود را بیان نمی‌کند.

عوامل مؤثر بر قیمت مخزن استیل پروسس

قیمت مخزن فرآیندی به مجموعه‌ای از مشخصات فنی، الزامات ساخت و تجهیزات موردنیاز وابسته است. بدون تعیین ظرفیت، شرایط فرایند و محدوده تأمین نمی‌توان قیمت قطعی یا بازه معتبر اعلام کرد.

گرید و مقدار متریال

جنس بدنه، ابعاد، ضخامت طراحی‌شده و مقدار متریال مصرفی بر هزینه اثر می‌گذارند. انتخاب ضخامت باید براساس شرایط مکانیکی و طراحی انجام شود؛ کاهش ضخامت صرفاً با هدف پایین‌آوردن قیمت می‌تواند بر ایمنی و دوام تجهیز اثر منفی بگذارد.

ساختار جداره و سامانه حرارتی

نوع ژاکت، سطح انتقال حرارت، لایه عایق، اتصالات سیال حرارتی و تجهیزات کنترلی می‌توانند هزینه را تغییر دهند. طراحی پیچیده‌تر ممکن است به متریال، ساخت و کنترل کیفیت بیشتری نیاز داشته باشد.

همزن و تجهیزات کنترلی

اگر فرایند به همزن، موتور، گیربکس، کنترل دور یا ابزار دقیق نیاز داشته باشد، این اجزا در برآورد هزینه لحاظ می‌شوند. انتخاب آن‌ها باید براساس وظیفه واقعی تجهیز باشد، نه افزودن امکاناتی که تأثیر مشخصی بر عملکرد ندارند.

کیفیت سطح، اتصالات و الزامات نظافت

پرداخت سطح داخلی، طراحی بهداشتی، نوع اتصالات، دریچه‌ها و قابلیت شست‌وشو بر پیچیدگی ساخت اثر می‌گذارند. در کاربردهای حساس، نیازهای بازرسی، آزمون و مستندسازی نیز باید در محدوده سفارش مشخص شوند.

حمل، نصب و اتصال به خط تولید

ابعاد مخزن، مسیر حمل، محدودیت فضای نصب و نیازهای اتصال به تجهیزات موجود می‌توانند بر هزینه کل پروژه اثر بگذارند. بهتر است محدوده تأمین به‌روشنی مشخص شود تا معلوم باشد پیشنهاد شامل مخزن به‌تنهایی است یا تجهیزات جانبی و خدمات دیگری را نیز در بر می‌گیرد.

فرایند آماده‌سازی سفارش ساخت

برای شروع بررسی فنی، ابتدا باید وظیفه مخزن در خط تولید روشن شود. نوع ماده، عملیات موردنظر، ظرفیت مفید و شرایط دمایی اطلاعات پایه‌ای هستند که به انتخاب ساختار مناسب کمک می‌کنند.

1. تعریف فرایند: مشخص‌کردن هدف مخزن و تغییر مورد انتظار در ماده.
2. تعیین شرایط کاری: اعلام ظرفیت، دما، زمان ماند و سایر شرایط عملیاتی مرتبط.
3. انتخاب ساختار: بررسی نیاز به جداره حرارتی، عایق، همزن یا تجهیزات جانبی.
4. بررسی متریال: تعیین الزامات سازگاری شیمیایی و کیفیت سطح.
5. بررسی نصب: تعیین ابعاد، مسیر اتصالات و محدودیت‌های دسترسی.
6. تدوین مشخصات فنی: مشخص‌کردن اجزای موردنیاز، تجهیزات کنترلی و مدارک پروژه.

این مراحل یک چارچوب عمومی برای آماده‌سازی سفارش هستند. ترتیب دقیق بررسی‌ها، امکان ساخت، نقشه نهایی، زمان تحویل و شرایط تجاری باید براساس اطلاعات واقعی پروژه و توافق با مجموعه تعیین شوند.

نگهداری و بهره‌برداری از مخزن فرآیندی

روش بهره‌برداری باید با طراحی مخزن و دستورالعمل تأییدشده آن هماهنگ باشد. پیش از راه‌اندازی، وضعیت اتصالات، شیرها، تجهیزات اندازه‌گیری و سامانه‌های حرارتی باید مطابق رویه بهره‌برداری بررسی شود.

در مخازنی که گرمایش یا سرمایش دارند، محدوده دما و شرایط مجاز سیال حرارتی باید رعایت شود. تغییرات ناگهانی دما یا استفاده از سیالی نامتناسب ممکن است بر محصول، آب‌بندها یا اجزای مخزن اثر بگذارد. هرگونه تغییر در شرایط عملیاتی باید با محدودیت‌های طراحی سازگار باشد.

در صورت وجود همزن، وضعیت محرک، اتصالات و علائم ارتعاش یا صدای غیرعادی باید بررسی شوند. تعمیرات باید پس از توقف ایمن تجهیز و جداسازی انرژی انجام شوند. در کاربردهای دارای فشار یا خلأ، پیش از بازکردن درپوش یا اتصالات باید اطمینان حاصل شود که شرایط فشار به وضعیت ایمن بازگشته است.

نظافت دوره‌ای، بررسی نشتی، کنترل وضعیت سطوح در تماس با محصول و رسیدگی به اتصالات از اقدامات مهم نگهداری هستند. تناوب بازرسی باید با نوع ماده، شرایط کاری، الزامات بهداشتی و دستورالعمل تجهیز هماهنگ شود.

تفاوت مخزن پروسس با مخزن همزن‌دار، وکیوم و راکتور

مخزن پروسس عنوانی مبتنی بر وظیفه فرآوری است و الزاماً به معنای وجود همزن، خلأ یا فشار مثبت نیست. مخزن همزن‌دار بر سامانه اختلاط تأکید دارد؛ مخزن وکیوم برای شرایط فشار داخلی کمتر از فشار محیط طراحی می‌شود؛ و راکتور زمانی مطرح است که انجام واکنش یا فرایند خاص تحت شرایط کنترل‌شده، مبنای اصلی طراحی باشد.

این ویژگی‌ها می‌توانند در یک تجهیز واحد نیز ترکیب شوند، اما هر قابلیت باید به‌صورت مستقل در طراحی لحاظ شود. برای مثال، مخزن پروسسی که همزن و ژاکت حرارتی دارد، الزاماً برای خلأ یا فشار مثبت مناسب نیست. همچنین تجهیزی که برای خلأ طراحی شده، صرفاً به دلیل داشتن جداره حرارتی برای کار تحت فشار مثبت تأیید نمی‌شود.

انتخاب عنوان و ساختار درست باید براساس فرایند واقعی انجام شود. این کار از انتخاب تجهیزات نامتناسب و تداخل میان مشخصات موردنیاز جلوگیری می‌کند.

سؤالات متداول درباره مخزن استیل پروسس

آیا تمام مخازن پروسس سه‌جداره هستند؟

خیر. مخزن فرآیندی ممکن است تک‌جداره، دوجداره یا سه‌جداره باشد. ساختار مناسب به نیاز حرارتی، شرایط فرایند، عایق‌کاری و سایر الزامات طراحی بستگی دارد.

آیا پروسس تانک حتماً به همزن نیاز دارد؟

خیر. همزن زمانی لازم است که فرایند به اختلاط، گردش ماده یا عملکرد دیگری وابسته به سامانه مکانیکی نیاز داشته باشد. برخی مخازن فرآیندی بدون همزن طراحی می‌شوند.

تفاوت مخزن پروسس و مخزن ذخیره چیست؟

مخزن ذخیره عمدتاً برای نگهداری ماده استفاده می‌شود، درحالی‌که مخزن پروسس برای اجرای یک یا چند عملیات تولیدی طراحی می‌شود. ممکن است مخزن پروسس به تجهیزات حرارتی، کنترلی یا اتصالات خاص نیاز داشته باشد.

آیا می‌توان دمای ماده را در پروسس تانک کنترل کرد؟

در صورت طراحی و تجهیز مناسب، امکان کنترل دما وجود دارد. دقت و سرعت کنترل به ساختار انتقال حرارت، خواص ماده، حسگرها، تجهیزات کنترلی و شرایط بهره‌برداری وابسته است.

کدام گرید استیل برای مخزن پروسس مناسب است؟

انتخاب گرید به ترکیب ماده، دما، شرایط خوردگی، الزامات مکانیکی و نیازهای بهداشتی بستگی دارد. گریدهای مختلف باید براساس شرایط واقعی پروژه بررسی شوند و نمی‌توان یک گرید را برای همه کاربردها مناسب دانست.

آیا مخزن پروسس برای صنایع غذایی مناسب است؟

در صورت انتخاب متریال و طراحی متناسب با کاربرد، می‌تواند در خطوط تولید غذایی استفاده شود. الزامات نظافت، کیفیت سطح، اتصالات و کنترل شرایط فرایند باید متناسب با محصول تعیین شوند.

قیمت مخزن استیل پروسس چگونه تعیین می‌شود؟

ظرفیت، گرید، ساختار جداره، تجهیزات حرارتی، همزن، ابزار دقیق، کیفیت سطح، پیچیدگی ساخت و الزامات کنترل کیفیت بر هزینه اثر می‌گذارند. برای برآورد معتبر، مشخصات فنی و محدوده تأمین باید روشن باشد.

برای سفارش ساخت چه اطلاعاتی لازم است؟

نوع فرایند، مشخصات ماده، ظرفیت مفید، شرایط دما، ساختار موردنیاز، الزامات نظافت، فضای نصب و تجهیزات جانبی از اطلاعات اولیه مهم هستند. نقشه‌ها و مشخصات فنی موجود نیز می‌توانند به بررسی دقیق‌تر کمک کنند.

بررسی نمونه‌کارها و نقشه‌های مخازن استیل

پیش از انتخاب ساختار نهایی، بررسی نمونه‌های واقعی و شناخت مدل‌های مختلف مخزن می‌تواند به تعریف دقیق‌تر نیاز پروژه کمک کند. نمونه‌کارها برای مشاهده ساختارهای اجراشده مفید هستند، اما مشخصات یک نمونه را نباید بدون بررسی شرایط فرایند به پروژه‌ای دیگر تعمیم داد.

برای مشاهده نمونه‌کارهای مخزن استیل و آشنایی با انواع ساختار مخازن استیل می‌توان از منابع مرتبط بازار استیل استفاده کرد. در صورت وجود همزن در طرح موردنظر، بررسی نمونه‌کارهای میکسر استیل نیز می‌تواند برای شناخت تجهیزات اختلاط مفید باشد.
