مخزن استیل وکیوم؛ طراحی و سفارش ساخت مخزن تحت خلأ

مخزن استیل وکیوم یا مخزن استیل تحت خلأ، محفظه‌ای است که برای نگهداری، فرآوری یا انجام بخشی از یک فرایند صنعتی در فشاری کمتر از فشار محیط طراحی می‌شود. این تجهیز ممکن است در فرایندهایی مانند تخلیه هوا، گاززدایی، خشک‌کردن تحت خلأ، آماده‌سازی مواد یا نگهداری سیال در یک سامانه وکیوم به کار رود. انتخاب چنین مخزنی فقط به جنس استیل یا اتصال آن به پمپ خلأ محدود نیست؛ بدنه، کف، درپوش، نازل‌ها، اتصالات و آب‌بندی باید بتوانند اختلاف فشار مورد انتظار را تحمل کنند.

تفاوت اصلی مخزن وکیوم با یک مخزن ذخیره معمولی در شرایط بارگذاری آن است. وقتی فشار داخل مخزن کاهش پیدا می‌کند، فشار محیط از بیرون به پوسته وارد می‌شود. اگر مخزن برای این وضعیت طراحی نشده باشد، امکان تغییر شکل، کمانش یا فروریزش بدنه وجود دارد. به همین دلیل، تعیین سطح خلأ موردنیاز و طراحی مکانیکی متناسب با آن از نخستین مراحل انتخاب این تجهیز است.

در پروژه‌های صنعتی، اصطلاح «مخزن وکیوم» گاهی برای مخزن ذخیره متصل به پمپ خلأ و گاهی برای محفظه فرایندی طراحی‌شده برای کار تحت خلأ استفاده می‌شود. این دو کاربرد الزاماً مشخصات یکسانی ندارند. پیش از انتخاب یا سفارش ساخت باید مشخص شود که مخزن فقط نقش ذخیره و تثبیت خلأ را دارد یا خود بخشی از یک فرایند حساس مانند گاززدایی، تبخیر یا خشک‌کردن است.

برای بررسی ساختارهای متداول می‌توان به دسته‌بندی مخازن استیل و نقشه‌های مخازن استیل و تجهیزات مرتبط مراجعه کرد. نقشه‌های مرجع برای شناخت اولیه ساختارها مفیدند، اما طراحی نهایی مخزن تحت خلأ باید بر اساس شرایط واقعی پروژه انجام شود.

مخزن استیل وکیوم چیست و چگونه کار می‌کند؟

خلأ در کاربردهای صنعتی معمولاً به وضعیتی گفته می‌شود که فشار مطلق داخل محفظه از فشار مطلق محیط کمتر است. برای ایجاد این وضعیت، بخشی از گازهای موجود در مخزن به کمک پمپ خلأ یا سامانه مناسب دیگری خارج می‌شوند. با کاهش فشار داخلی، اختلاف فشار میان داخل و خارج مخزن افزایش می‌یابد و بار مکانیکی جدیدی به پوسته و اجزای آن وارد می‌شود.

مخزن ممکن است به‌عنوان محفظه اصلی فرایند، مخزن واسط در یک مدار وکیوم یا مخزن ذخیره‌ای برای کاهش نوسانات فشار به کار رود. در هر حالت، طراحی باید با وظیفه واقعی تجهیز هماهنگ باشد. برای نمونه، محفظه‌ای که به‌صورت دوره‌ای تخلیه و دوباره به فشار محیط بازمی‌گردد، از نظر تعداد چرخه‌های فشار و شرایط بهره‌برداری با تجهیزی که به‌طور مداوم در خلأ کار می‌کند یکسان نیست.

عملکرد مناسب سامانه تنها به رسیدن فشار به یک مقدار مشخص وابسته نیست. میزان نشتی، حجم فضای داخلی، ظرفیت پمپ، گازدهی مواد، دمای فرایند و نحوه اتصال لوله‌ها نیز بر عملکرد نهایی اثر می‌گذارند. بنابراین انتخاب پمپ وکیوم و طراحی مخزن باید به‌صورت هماهنگ بررسی شوند.

تفاوت خلأ نسبی و خلأ کامل

در بیان مشخصات مخزن وکیوم باید میان فشار مطلق، فشار گیج و درصد خلأ تمایز قائل شد. فشار مطلق نسبت به خلأ کامل سنجیده می‌شود، درحالی‌که فشار گیج نسبت به فشار محیط اندازه‌گیری می‌شود. اگر فشار گیج منفی باشد، فشار داخل مخزن از فشار محیط کمتر است.

عبارت‌هایی مانند «خلأ بالا»، «خلأ کامل» یا «وکیوم صددرصد» بدون تعریف دقیق فشار و واحد اندازه‌گیری، برای طراحی مهندسی کافی نیستند. در عمل، میزان خلأ موردنیاز باید با فشار مطلق هدف یا اختلاف فشار طراحی مشخص شود. شرایط محیطی نیز ممکن است بر اختلاف فشار واقعی اثر بگذارند.

در سفارش ساخت بهتر است فشار کاری، فشار طراحی، واحد اندازه‌گیری و شرایط آزمون به‌صورت روشن درج شوند. همچنین باید مشخص شود که خلأ موردنیاز در چه دمایی، با چه ماده‌ای و در چه مدت زمانی ایجاد یا حفظ خواهد شد.

کاربردهای مخزن استیل تحت خلأ

۱. گاززدایی مواد مایع

در برخی فرایندهای تولید، حضور گاز حل‌شده یا حباب‌های هوا در ماده مایع می‌تواند بر کیفیت محصول اثر بگذارد. محفظه تحت خلأ می‌تواند برای کمک به خروج گاز از ماده استفاده شود. عملکرد این فرایند به ویژگی‌های ماده، دما، زمان ماند، سطح تماس و سطح خلأ بستگی دارد.

در این کاربرد باید مشخص شود که مخزن صرفاً محفظه وکیوم است یا به تجهیزات دیگری برای ایجاد سطح تماس مناسب، گردش ماده یا کنترل دما نیاز دارد. وجود مخزن تحت خلأ به‌تنهایی تضمین نمی‌کند که تمام گاز محلول در مدت معینی خارج شود.

۲. خشک‌کردن تحت خلأ

در برخی فرایندهای خشک‌کردن، کاهش فشار می‌تواند به خروج رطوبت یا حلال در شرایط مناسب کمک کند. مخزن یا محفظه مورد استفاده در این کاربرد باید با دمای فرایند، ماهیت ماده، میزان بخار تولیدشده و سامانه جمع‌آوری یا تخلیه بخار هماهنگ باشد.

اگر ماده به گرمایش نیاز داشته باشد، سامانه انتقال حرارت نیز باید در طراحی لحاظ شود. انتخاب دمای مناسب، میزان خلأ و زمان فرایند به خواص ماده و ویژگی‌های محصول نهایی بستگی دارد. برای مواد حساس به حرارت، صرفاً افزایش دما یا کاهش بیشتر فشار همیشه راهکار مناسبی نیست.

۳. صنایع غذایی و نوشیدنی

در بعضی فرایندهای غذایی، کاهش فشار برای گاززدایی، برخی عملیات تغلیظ یا فرایندهای خاص فرآوری به کار می‌رود. در این کاربردها، طراحی سطوح در تماس با محصول، امکان نظافت، تخلیه کامل، کیفیت اتصالات و سازگاری متریال اهمیت دارند.

اگر تجهیز باید الزامات بهداشتی مشخصی را برآورده کند، این الزامات باید از مرحله طراحی تعریف شوند. انتخاب استیل به‌تنهایی به معنای تأیید بهداشتی کل مجموعه نیست؛ کیفیت پرداخت سطح، طراحی نازل‌ها، آب‌بندی و روش نظافت نیز باید بررسی شوند.

۴. صنایع شیمیایی و فرایندهای تولید

مخازن تحت خلأ ممکن است در برخی عملیات شیمیایی، آماده‌سازی مواد، جداسازی گاز یا فرایندهای وابسته به کاهش فشار مورد استفاده قرار گیرند. در این حوزه، ترکیب شیمیایی ماده، دما، احتمال تشکیل بخار، خورندگی و سازگاری اجزای آب‌بندی باید به‌دقت بررسی شوند.

اگر ماده فرایندی قابل اشتعال، سمی یا حساس به اکسیژن باشد، طراحی باید علاوه بر خلأ به الزامات ایمنی فرایند، کنترل ورود هوا و مدیریت گازهای خروجی نیز توجه کند. چنین الزاماتی باید براساس ارزیابی خطر همان کاربرد تعیین شوند.

۵. سامانه‌های صنعتی تولید و انتقال

در برخی سامانه‌ها، مخزن وکیوم به‌عنوان مخزن واسط یا بخشی از مدار مکش استفاده می‌شود. در این حالت، حجم مخزن، نرخ تغییر مصرف، ظرفیت پمپ و افت فشار مسیر می‌توانند بر عملکرد سامانه اثر بگذارند.

در این کاربرد باید میان مخزن ذخیره خلأ و مخزن فرایندی تحت خلأ تمایز گذاشت. مخزن ذخیره ممکن است وظیفه تثبیت فشار یا فراهم‌کردن حجم واسط را داشته باشد؛ درحالی‌که مخزن فرایندی ممکن است مستقیماً در تماس با ماده تولیدی قرار گیرد و الزامات متفاوتی داشته باشد.

اجزای اصلی مخزن استیل وکیوم

بدنه و کف مخزن

بدنه و کف باید برای اختلاف فشار طراحی‌شده و سایر بارهای وارد بر تجهیز بررسی شوند. شکل هندسی پوسته، قطر، طول، نوع کف و نحوه اتصال اجزا بر رفتار مکانیکی مخزن تأثیر دارند. در شرایط خلأ، پایداری پوسته در برابر کمانش اهمیت ویژه‌ای دارد و صرفاً افزایش ضخامت بدون محاسبه مهندسی، روش کافی برای تأیید ایمنی نیست.

مخزن ممکن است عمودی یا افقی باشد. جهت نصب باید با فضای موجود، نحوه ورود و خروج مواد، دسترسی تعمیراتی، تخلیه و شرایط بارگذاری هماهنگ شود. شکل و ابعاد نهایی باید براساس عملکرد و الزامات طراحی تعیین شوند.

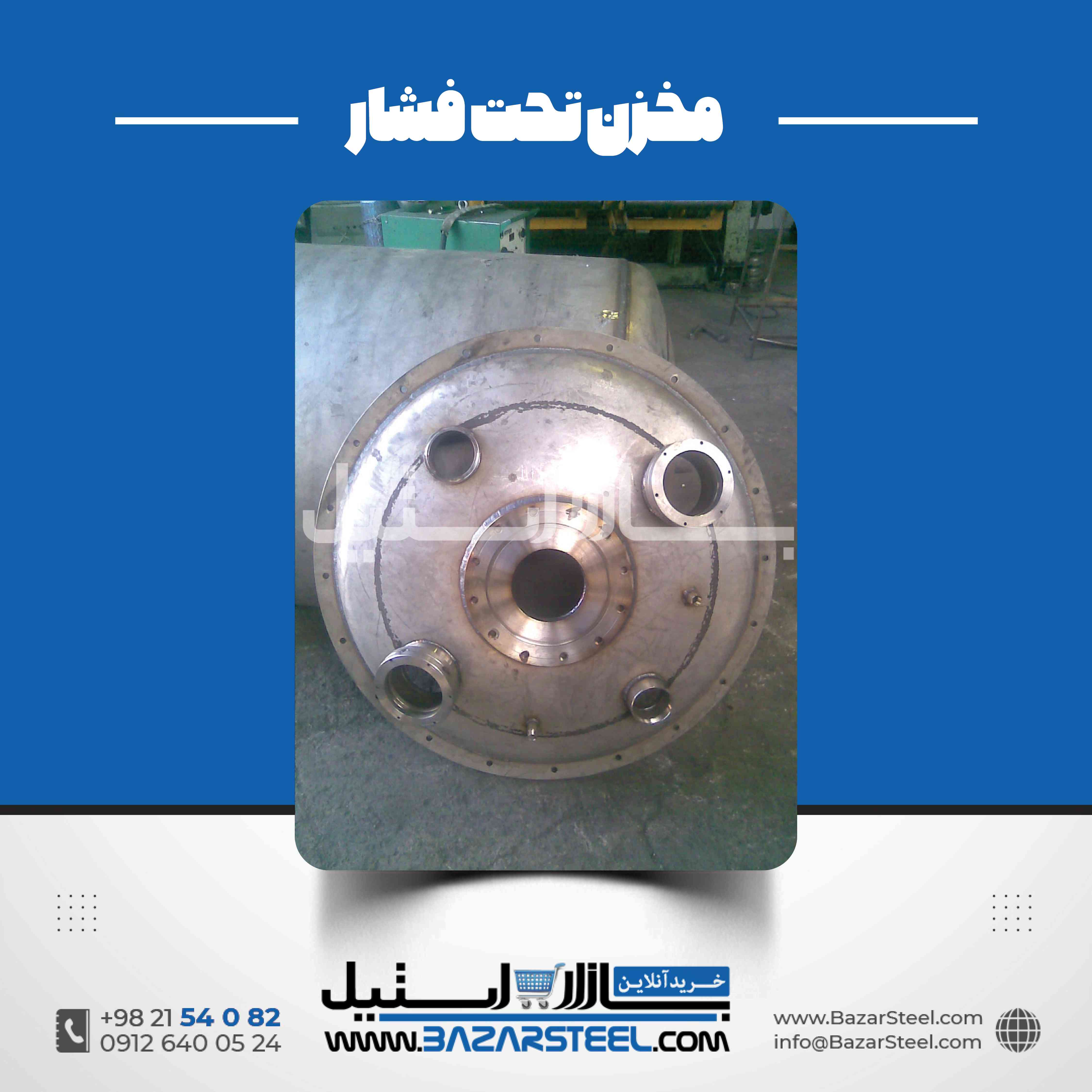

درپوش و دریچه‌های بازدید

درپوش و دریچه‌ها بخش‌هایی از مرز فشاری مخزن هستند و باید در طراحی مکانیکی و آب‌بندی لحاظ شوند. ابعاد دهانه، نحوه اتصال، نوع بست یا پیچ‌ها و وضعیت واشر بر عملکرد مجموعه اثر می‌گذارند.

افزودن دریچه بزرگ یا تغییر موقعیت نازل پس از طراحی اولیه می‌تواند بر پایداری موضعی پوسته و توزیع تنش اثر بگذارد. به همین دلیل، محل و ابعاد دهانه‌ها بهتر است پیش از نهایی‌شدن نقشه ساخت مشخص شوند.

نازل‌ها و اتصالات

اتصالات ورودی، خروجی، خط وکیوم، تخلیه، ابزار دقیق و دریچه‌های موردنیاز باید متناسب با وظیفه مخزن انتخاب شوند. هر اتصال می‌تواند یک مسیر احتمالی نشتی یا نقطه‌ای با تمرکز تنش باشد؛ بنابراین طراحی و اجرای آن باید با الزامات مکانیکی و فرایندی سازگار باشد.

در صورت استفاده از لوله‌کشی متصل به پمپ، بارهای ناشی از وزن لوله، ارتعاش و انبساط حرارتی نیز باید در نصب در نظر گرفته شوند. انتقال بار نامناسب از لوله به نازل ممکن است به اتصال یا بدنه آسیب وارد کند.

سامانه آب‌بندی

حفظ خلأ به کنترل نشتی از اتصالات، دریچه‌ها و محل عبور اجزای مکانیکی وابسته است. نوع آب‌بندی باید با فشار هدف، دما، ماده فرایندی، روش نظافت و تعداد دفعات باز و بسته‌شدن سازگار باشد.

انتخاب واشر یا آب‌بند بدون توجه به سازگاری شیمیایی و شرایط دمایی می‌تواند موجب افت عملکرد یا نشتی شود. همچنین کیفیت سطوح اتصال و روش مونتاژ در نتیجه نهایی مؤثر هستند. نوع آب‌بندی باید در مشخصات سفارش تعیین شود و نمی‌توان یک راهکار را برای تمام مخازن وکیوم مناسب دانست.

پمپ خلأ و تجهیزات کنترلی

بسته به کاربرد، مخزن می‌تواند به پمپ خلأ، شیرهای قطع و وصل، فشارسنج یا حسگر فشار مطلق، کنترل‌کننده‌ها و تجهیزات جانبی نیاز داشته باشد. انتخاب پمپ باید با فشار هدف، حجم سیستم، نرخ نشتی، گازدهی ماده و زمان موردنیاز برای رسیدن به شرایط کاری هماهنگ باشد.

پمپ وکیوم، مخزن وکیوم و سامانه کنترل سه بخش متفاوت هستند. انتخاب درست یک بخش، نامتناسب‌بودن بخش دیگر را جبران نمی‌کند. برای مثال، ظرفیت بالای پمپ لزوماً به معنای رسیدن سریع به خلأ موردنیاز نیست؛ اگر نشتی زیاد باشد یا ماده بخار قابل‌توجهی تولید کند، عملکرد کل سامانه محدود خواهد شد.

اهمیت طراحی در برابر فشار خارجی

در مخزن تحت خلأ، فشار داخل کمتر از فشار خارج است و پوسته تحت اثر فشار خارجی قرار می‌گیرد. این وضعیت از نظر مکانیکی با مخزنی که فشار داخلی مثبت دارد متفاوت است. در برخی هندسه‌ها، پوسته ممکن است پیش از رسیدن به تنش تسلیم ماده دچار ناپایداری و کمانش شود؛ بنابراین کنترل پایداری هندسی از الزامات اصلی طراحی است.

پارامترهای مؤثر می‌توانند شامل قطر و طول پوسته، ضخامت، شکل عدسی‌ها یا کف‌ها، سخت‌کننده‌ها، کیفیت هندسی، خواص مکانیکی متریال، وضعیت اتصالات و شرایط تکیه‌گاهی باشند. فشار طراحی و دمای طراحی نیز باید در محاسبات لحاظ شوند.

برای مخازنی که در معرض چرخه‌های مکرر خلأ و بازگشت به فشار محیط قرار می‌گیرند، تعداد چرخه‌ها و شرایط گذرا باید در صورت ارتباط بررسی شوند. همچنین احتمال ایجاد خلأ ناخواسته بر اثر سردشدن بخار، تخلیه سریع سیال یا عملکرد تجهیزات متصل نباید نادیده گرفته شود.

هیچ ضخامت ثابت یا نسبت ابعادی واحدی را نمی‌توان بدون بررسی طراحی برای همه مخازن تحت خلأ تجویز کرد. انتخاب ضخامت، نیاز به سخت‌کننده، شکل کف و جزئیات اتصال باید با محاسبات مهندسی و الزامات استاندارد قابل اعمال تعیین شود.

انتخاب گرید استیل و سازگاری با ماده

انتخاب استیل برای مخزن وکیوم باید هم مقاومت خوردگی و هم الزامات مکانیکی را در نظر بگیرد. گریدهای 304 و 316 ممکن است برای برخی کاربردها بررسی شوند، اما انتخاب نهایی به ترکیب ماده، غلظت، دما، مدت تماس، شرایط نظافت و محیط بهره‌برداری وابسته است.

در کاربردهای دارای مواد خورنده یا ترکیبات کلریدی، ارزیابی سازگاری شیمیایی اهمیت بیشتری دارد. همچنین جنس بدنه لزوماً تعیین‌کننده جنس تمام قطعات نیست؛ شفت، اتصالات، پیچ‌ها و آب‌بندها نیز باید با شرایط کار هماهنگ باشند.

اگر کاربرد نیازمند الزامات بهداشتی یا سطح داخلی خاص باشد، گرید استیل تنها یکی از معیارهای انتخاب است. پرداخت سطح، کیفیت جوش، قابلیت نظافت و طراحی نقاط اتصال نیز باید مشخص شوند. برای شناخت بیشتر گریدهای رایج می‌توان از استیل‌نامه و راهنمای گریدهای استیل استفاده کرد.

تفاوت مخزن وکیوم با مخزن استیل معمولی و مخزن تحت فشار

مخزن استیل معمولی ممکن است برای نگهداری در فشار نزدیک به فشار محیط طراحی شده باشد. چنین مخزنی را نباید بدون بررسی مهندسی در معرض خلأ قابل‌توجه قرار داد؛ زیرا ممکن است برای تحمل فشار خارجی مناسب نباشد.

مخزن تحت فشار معمولاً برای شرایطی تعریف می‌شود که فشار داخلی آن از فشار محیط بالاتر است. مخزن تحت خلأ در جهت معکوس با اختلاف فشار مواجه می‌شود؛ فشار خارج از فشار داخل بیشتر است. در هر دو حالت، طراحی باید شرایط واقعی بارگذاری و الزامات ایمنی مربوط را در نظر بگیرد.

برخی فرایندها به تجهیزی نیاز دارند که در مراحل مختلف هم فشار مثبت و هم خلأ را تجربه کند. این حالت باید به‌صورت صریح در مبانی طراحی درج شود. مناسب‌بودن مخزن برای خلأ به‌تنهایی به معنی مجازبودن آن برای فشار داخلی مثبت نیست و بالعکس.

در صورت نیاز به مقایسه ساختارهای مختلف، دسته‌بندی انواع مخازن استیل می‌تواند نقطه شروع مناسبی برای بررسی گزینه‌های مرتبط باشد.

مخزن وکیوم تک‌جداره و دوجداره

تک‌جداره یا دوجداره‌بودن، نوع ساختار مخزن را توصیف می‌کند؛ اما به‌تنهایی مشخص نمی‌کند که مخزن قابلیت کار تحت خلأ دارد. هر پوسته‌ای که در معرض اختلاف فشار قرار می‌گیرد باید برای همان وضعیت طراحی شده باشد.

در مخزن دوجداره، ممکن است جداره بیرونی یا فضای بین جداره‌ها برای انتقال حرارت، عایق‌کاری یا کاربرد مشخص دیگری در نظر گرفته شود. فشار و دمای فضای بین جداره‌ها باید در طراحی تعریف شوند؛ زیرا این فضا نیز می‌تواند تحت شرایط فشاری متفاوتی قرار گیرد.

در طراحی مخزن وکیوم دوجداره باید وضعیت هر دو پوسته و ارتباط احتمالی میان فضای فرایندی و فضای بین جداره‌ها بررسی شود. وجود جداره اضافی به‌تنهایی مقاومت بیشتر در برابر خلأ را تضمین نمی‌کند. هندسه، اتصالات و شرایط بارگذاری هر بخش باید جداگانه و در تعامل با یکدیگر ارزیابی شوند.

عوامل مؤثر بر قیمت مخزن استیل وکیوم

قیمت نهایی مخزن وکیوم به مشخصات واقعی پروژه وابسته است. ظرفیت تنها یکی از عوامل هزینه است و نمی‌توان دو مخزن با حجم یکسان اما شرایط خلأ، ابعاد یا تجهیزات متفاوت را الزاماً هم‌قیمت دانست.

جنس و میزان متریال مصرفی

گرید استیل، ابعاد پوسته، ضخامت طراحی‌شده، شکل کف و درپوش و مقدار متریال موردنیاز بر هزینه اثر می‌گذارند. انتخاب ضخامت باید بر مبنای طراحی باشد؛ کاهش ضخامت بدون بررسی پایداری پوسته می‌تواند ریسک مکانیکی ایجاد کند.

سطح خلأ و پیچیدگی طراحی

فشار مطلق هدف و اختلاف فشار طراحی از عوامل تعیین‌کننده در طراحی مخزن هستند. ممکن است رسیدن به شرایط خلأ خاص، نیازمند هندسه متفاوت، تقویت موضعی، سخت‌کننده یا کنترل دقیق‌تر اتصالات باشد. این نیازها باید از طریق محاسبات مشخص شوند و نمی‌توان هزینه آن‌ها را تنها از روی ظرفیت مخزن تخمین زد.

اتصالات و تجهیزات جانبی

تعداد و نوع نازل‌ها، دریچه‌های بازدید، شیرها، ابزار دقیق، تجهیزات کنترلی، پمپ وکیوم و لوله‌کشی مرتبط می‌توانند بر هزینه کل سامانه اثر بگذارند. باید روشن شود که سفارش فقط شامل مخزن است یا تجهیزات ایجاد و کنترل خلأ را نیز در بر می‌گیرد.

الزامات ساخت، بازرسی و مستندسازی

پیچیدگی ساخت، روش‌های کنترل کیفیت، آزمون‌های موردنیاز، مدارک طراحی و الزامات استاندارد می‌توانند هزینه را تغییر دهند. نوع و دامنه آزمون‌ها باید براساس طراحی، کاربرد و الزامات پروژه تعیین شود؛ نمی‌توان انجام یک آزمون خاص یا انطباق با استاندارد مشخص را بدون تأیید فنی تضمین کرد.

اطلاعات لازم برای سفارش ساخت مخزن استیل وکیوم

برای تهیه پیشنهاد فنی دقیق، بهتر است اطلاعات زیر تا حد امکان در درخواست اولیه مشخص شوند:

• کاربرد مخزن: ذخیره خلأ، گاززدایی، خشک‌کردن، فرآوری یا وظیفه دیگری در سامانه.
• ظرفیت موردنیاز: حجم اسمی و حجم مفید مورد انتظار.
• شرایط فشار: فشار کاری، فشار طراحی، واحد اندازه‌گیری و وضعیت‌های گذرای احتمالی.
• شرایط دمایی: دمای کار، محدوده تغییرات و نیاز به گرمایش یا سرمایش.
• مشخصات ماده: نوع سیال، ترکیب شیمیایی، چگالی، ویسکوزیته و احتمال تولید بخار یا گاز.
• متریال: گرید موردنیاز یا اطلاعات لازم برای بررسی سازگاری شیمیایی.
• ابعاد و نصب: محدودیت فضای موجود، جهت نصب، شرایط تکیه‌گاه و مسیر دسترسی.
• تجهیزات جانبی: پمپ وکیوم، حسگر فشار، شیرها، دریچه‌ها و سایر تجهیزات موردنیاز.
• الزامات پروژه: استاندارد طراحی، آزمون‌ها، مستندات و الزامات بهره‌برداری در صورت وجود.

اگر نقشه یا مشخصات فنی تجهیز موجود است، ارائه آن می‌تواند به بررسی دقیق‌تر نیاز کمک کند. اطلاعات ناقص نباید با فرض‌های قطعی جایگزین شوند؛ موارد نامشخص باید در مرحله بررسی فنی تعیین شوند.

ملاحظات بهره‌برداری و نگهداری ایمن

مخزن تحت خلأ باید مطابق دستورالعمل طراحی و بهره‌برداری تأییدشده استفاده شود. پیش از راه‌اندازی، وضعیت اتصالات، آب‌بندی، ابزار اندازه‌گیری فشار و تجهیزات کنترلی باید بررسی شود. شرایط مجاز کار، ترتیب راه‌اندازی و توقف و محدوده فشار باید برای همان تجهیز مشخص شده باشند.

اعمال خلأ به مخزنی که برای آن طراحی نشده است، می‌تواند موجب تغییر شکل ناگهانی و آسیب جدی شود. به همین ترتیب، واردکردن فشار مثبت به مخزنی که فقط برای خلأ طراحی شده، بدون تأیید مهندسی مجاز نیست. برای محافظت از تجهیز ممکن است به سامانه‌های کنترل یا حفاظت متناسب با تحلیل خطر نیاز باشد.

در صورت مشاهده تغییر شکل، صدای غیرعادی، نشتی یا رفتار غیرمنتظره هنگام تخلیه فشار، بهره‌برداری باید مطابق رویه ایمن متوقف و تجهیز بررسی شود. بازکردن درپوش یا اتصالات پیش از بازگشت فشار به شرایط ایمن خطرناک است. تعمیرات و تغییرات ساختاری نیز باید با تأیید فنی انجام شوند.

برنامه بازرسی باید با شرایط کاری، تعداد چرخه‌ها، ماهیت ماده و الزامات پروژه هماهنگ باشد. روش آزمون نشتی یا آزمون‌های دیگر باید متناسب با طراحی انتخاب شود؛ آزمون نامناسب می‌تواند خود به تجهیز آسیب برساند.

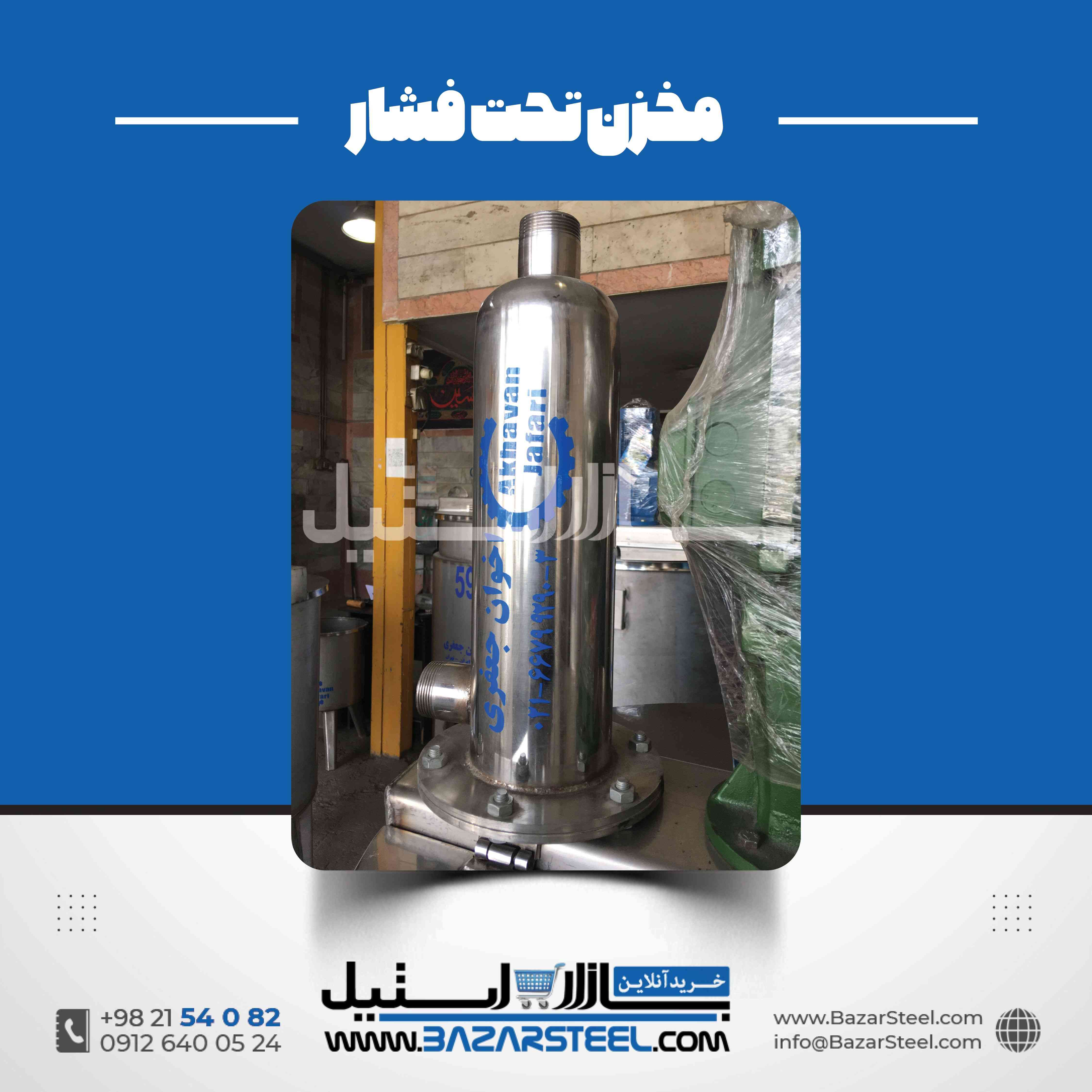

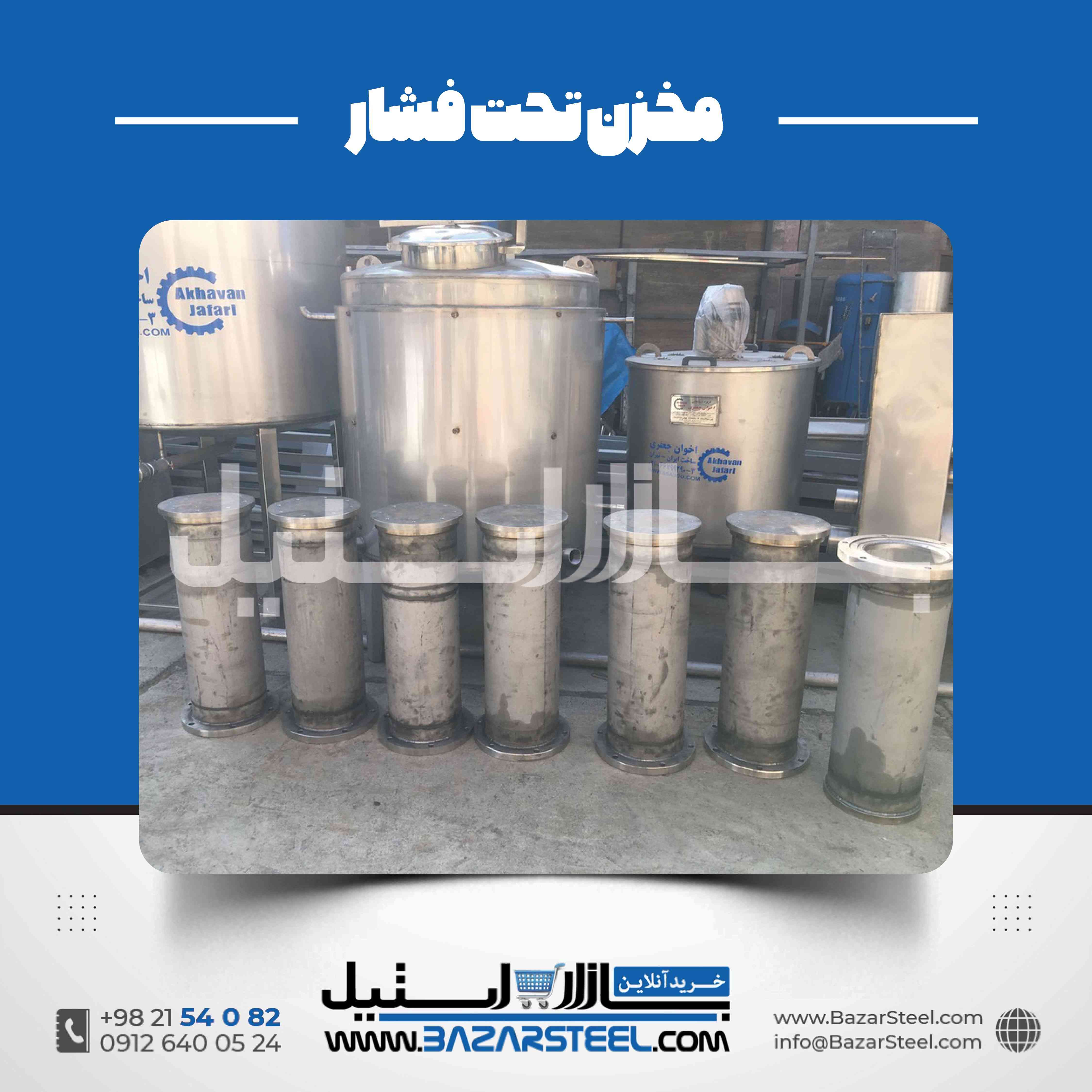

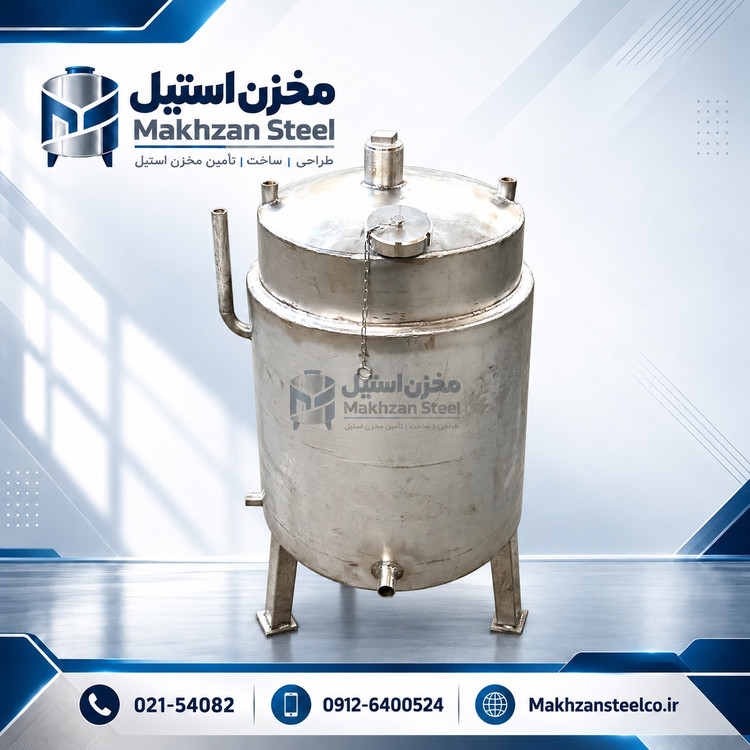

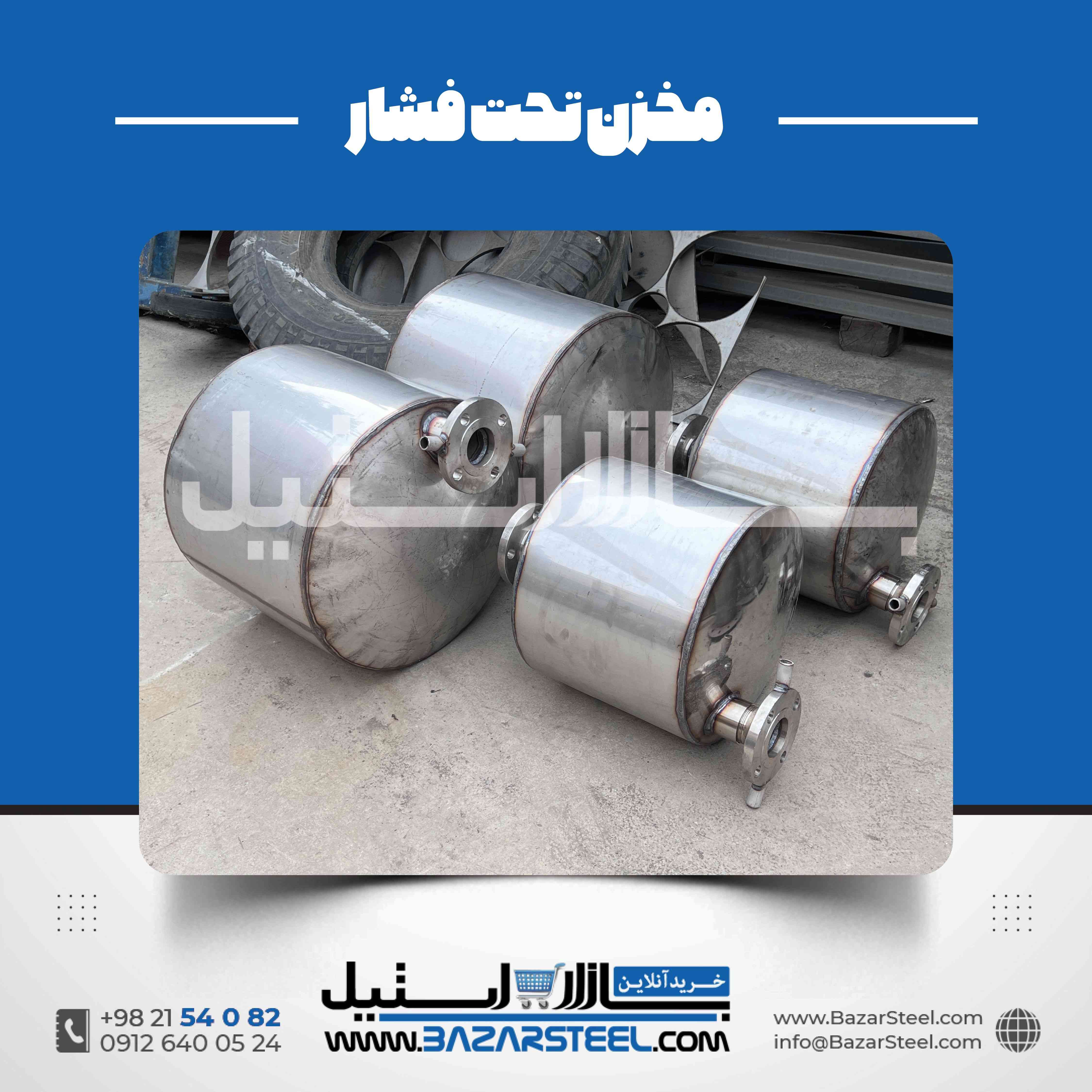

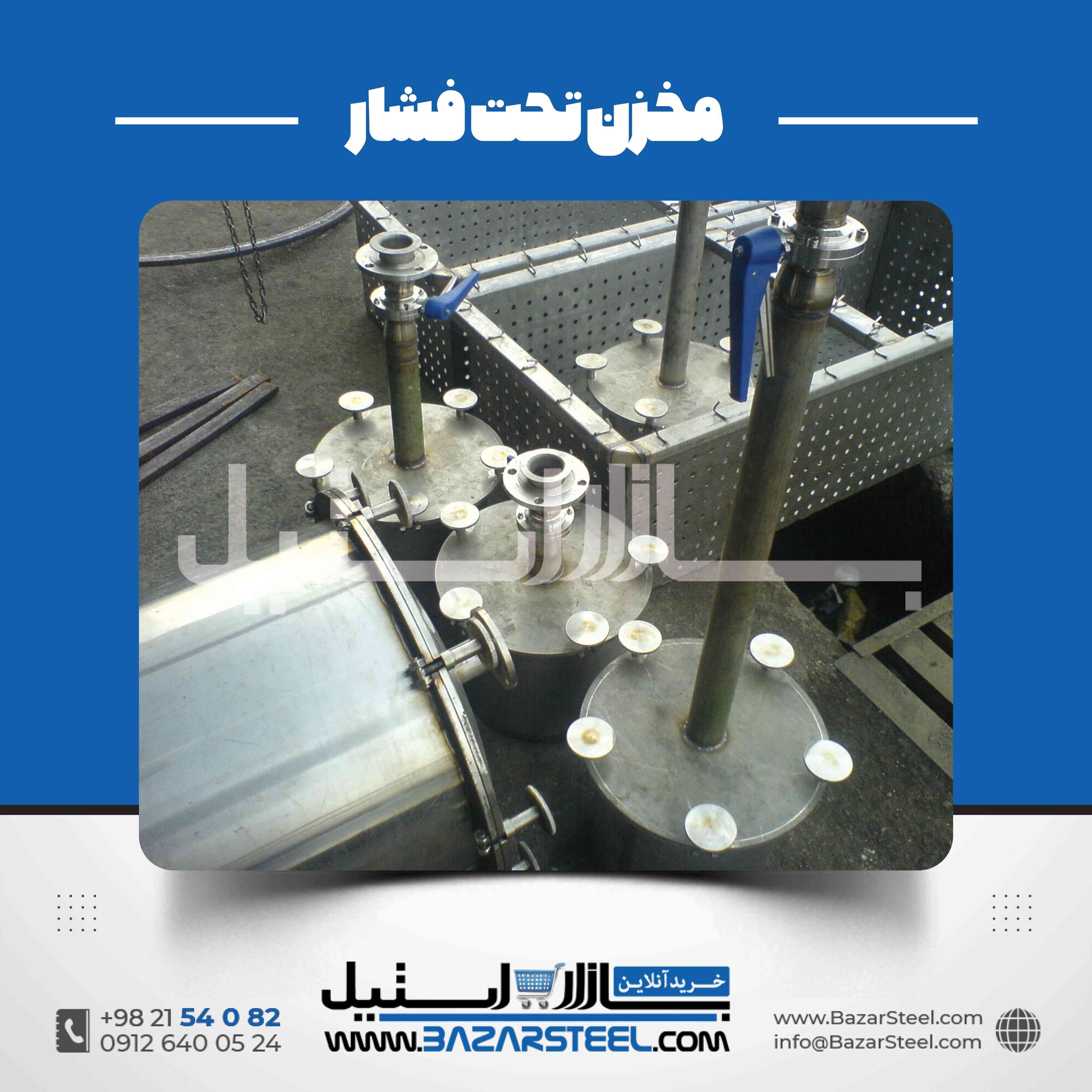

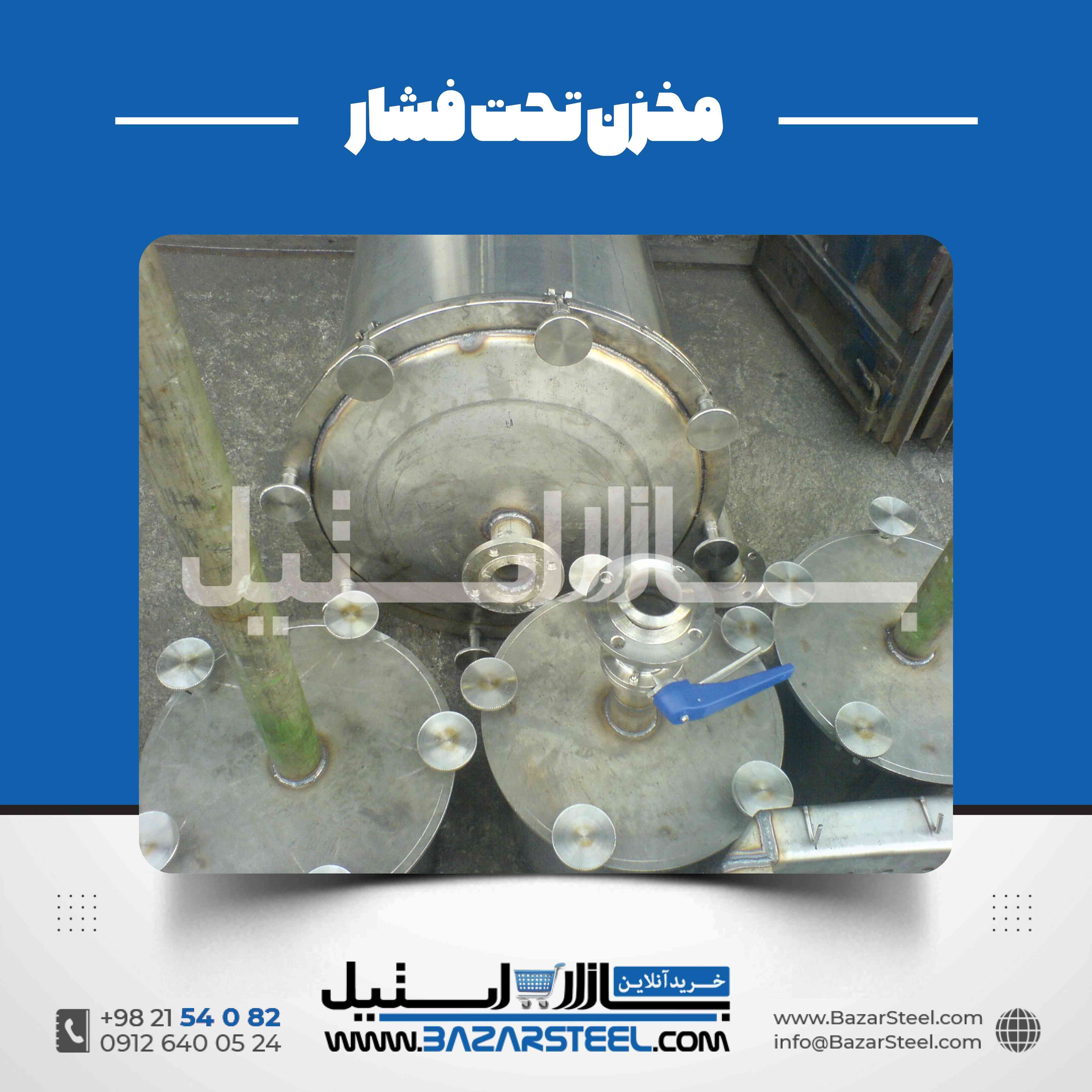

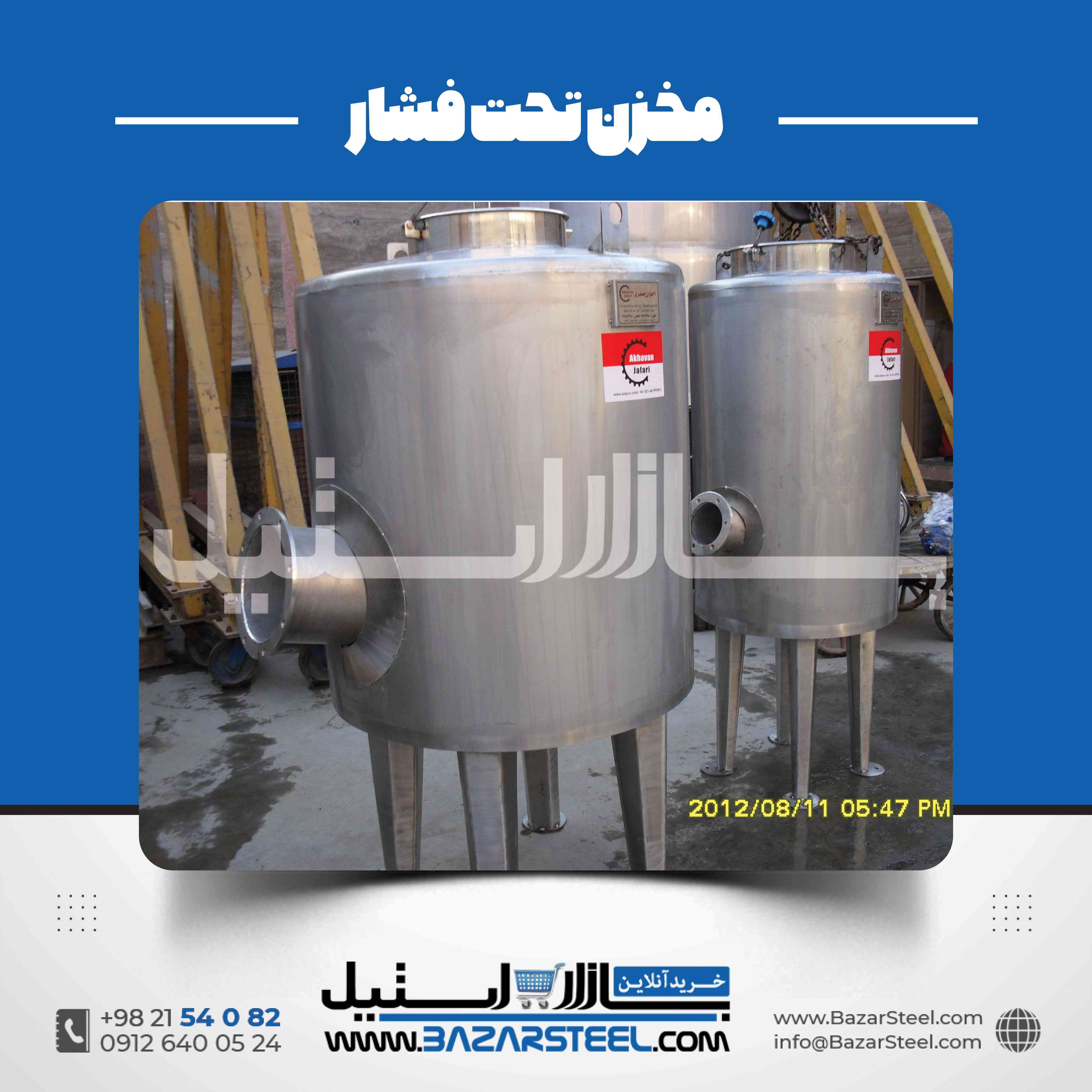

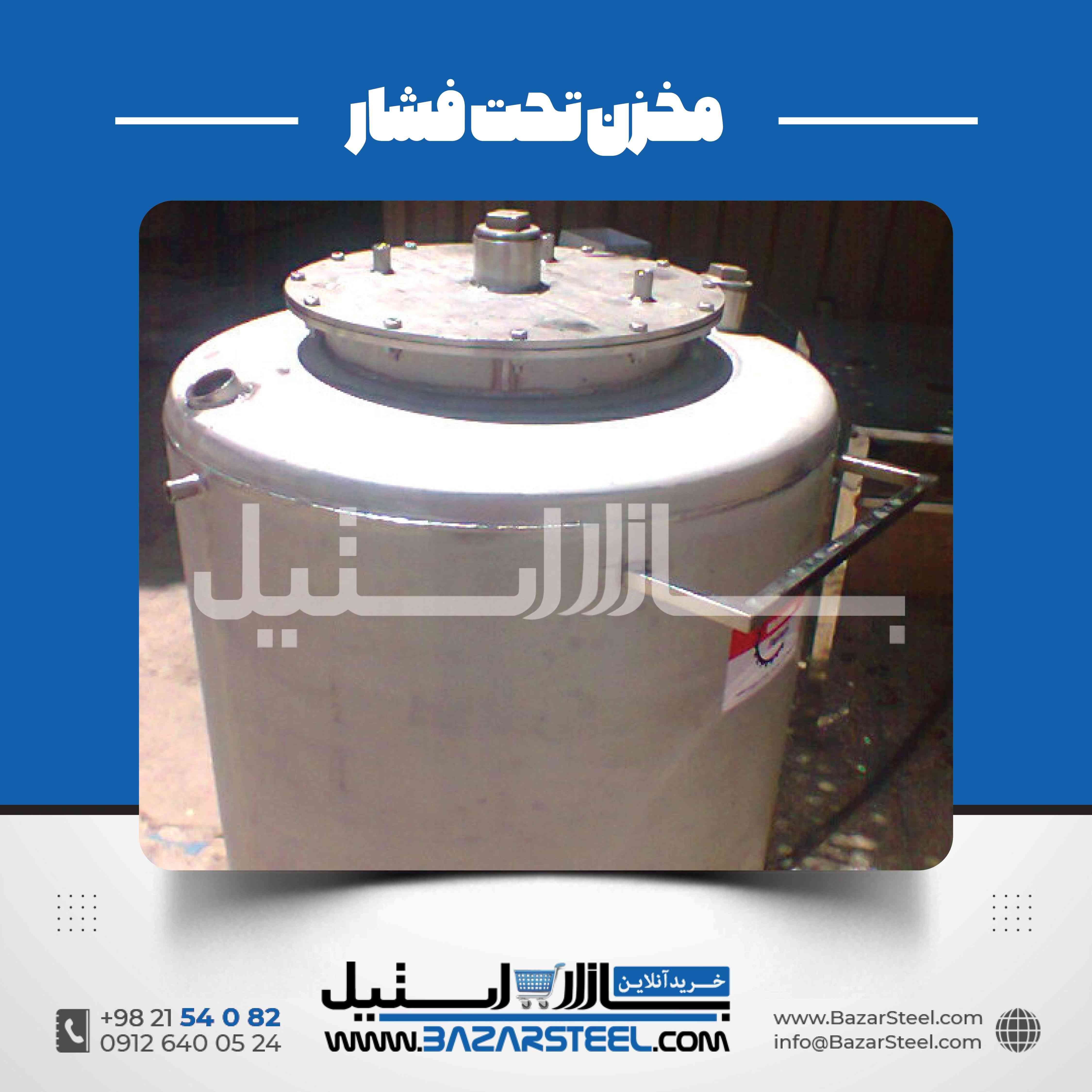

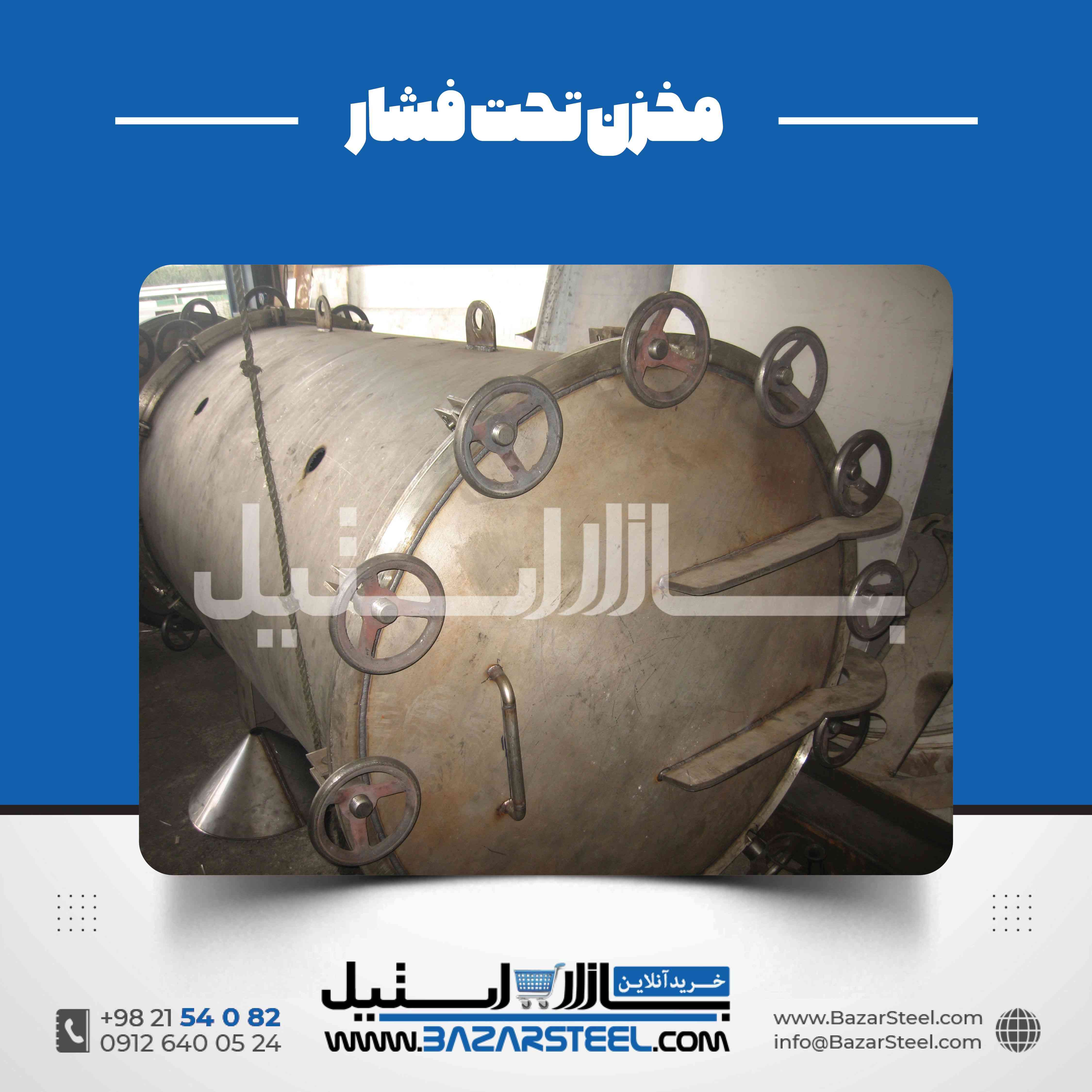

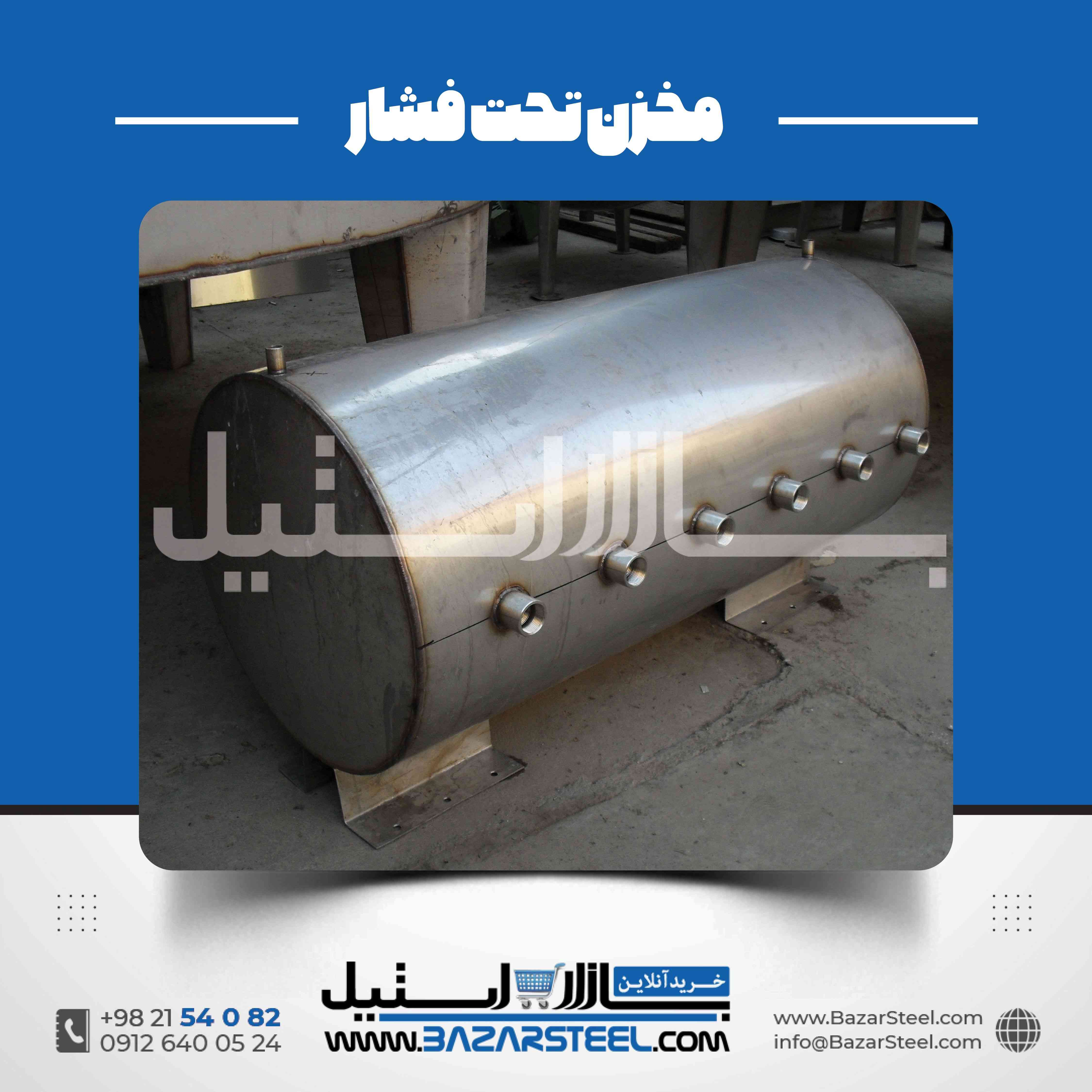

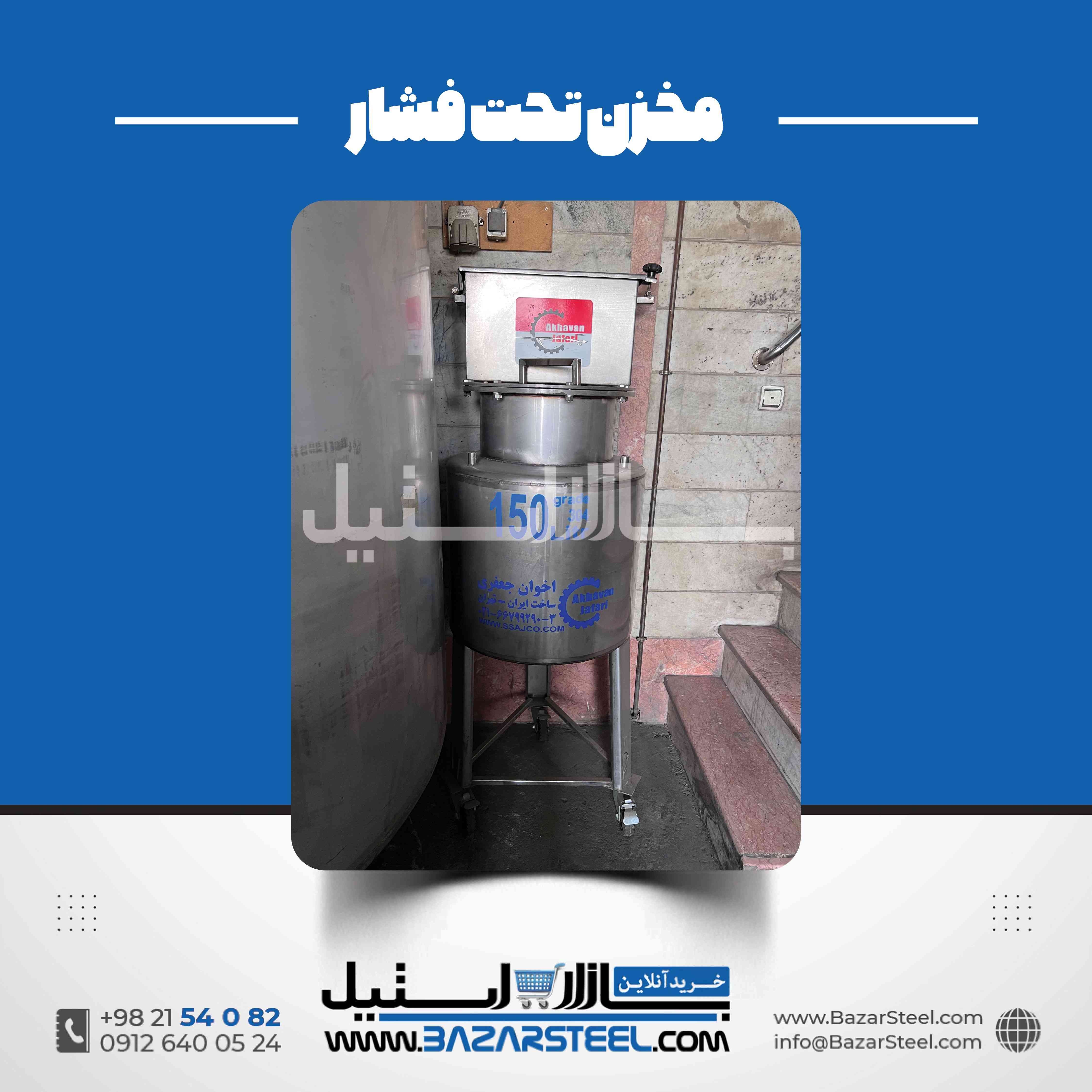

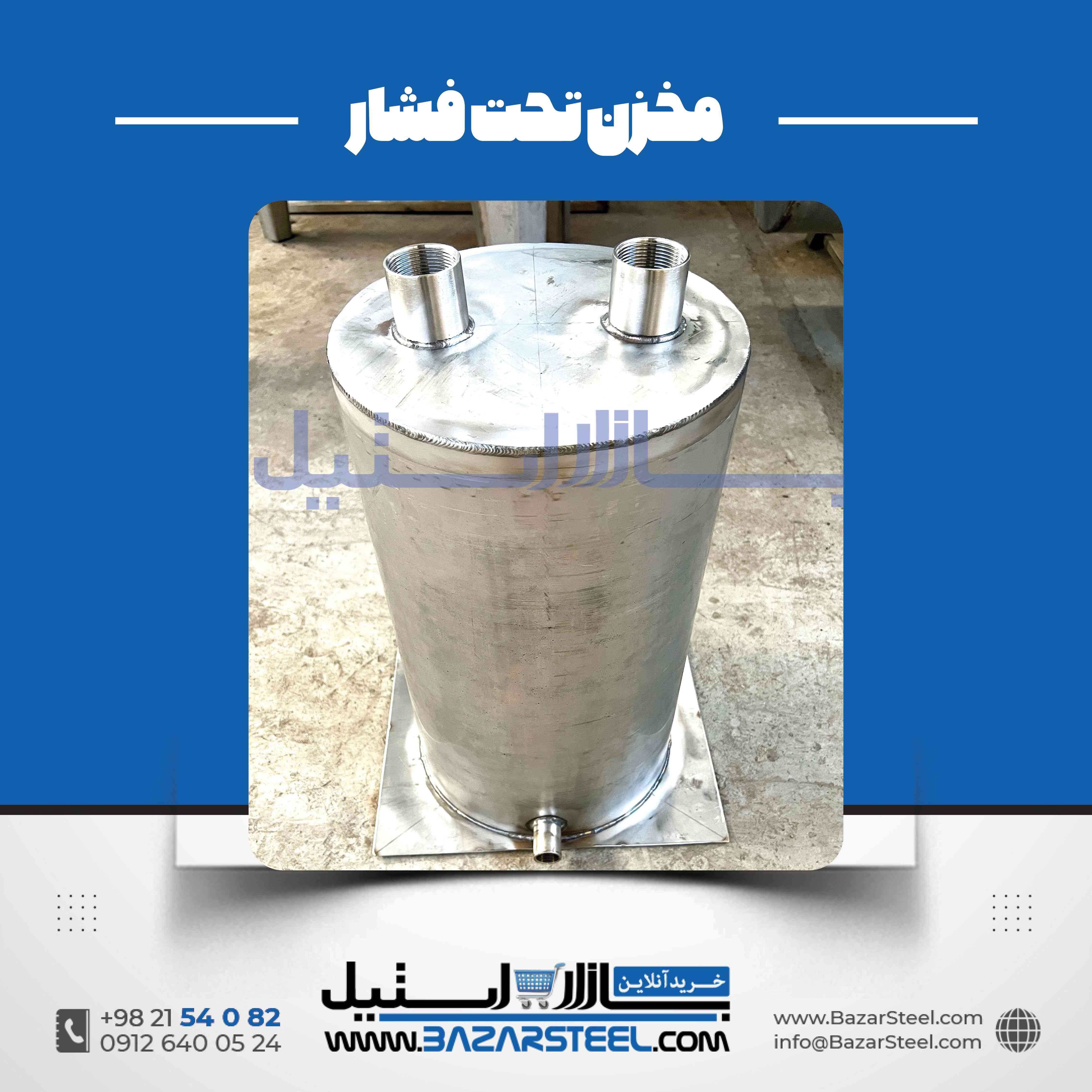

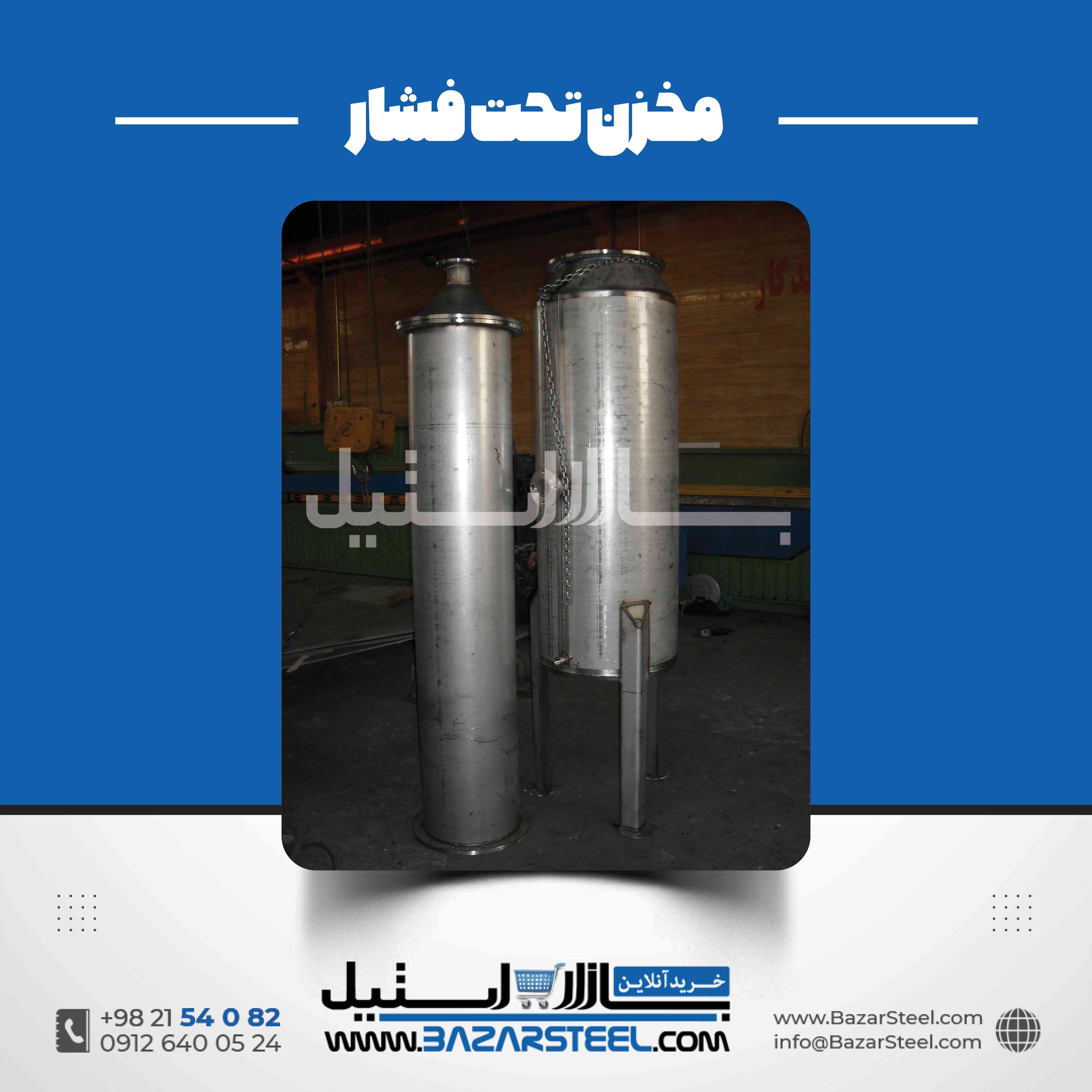

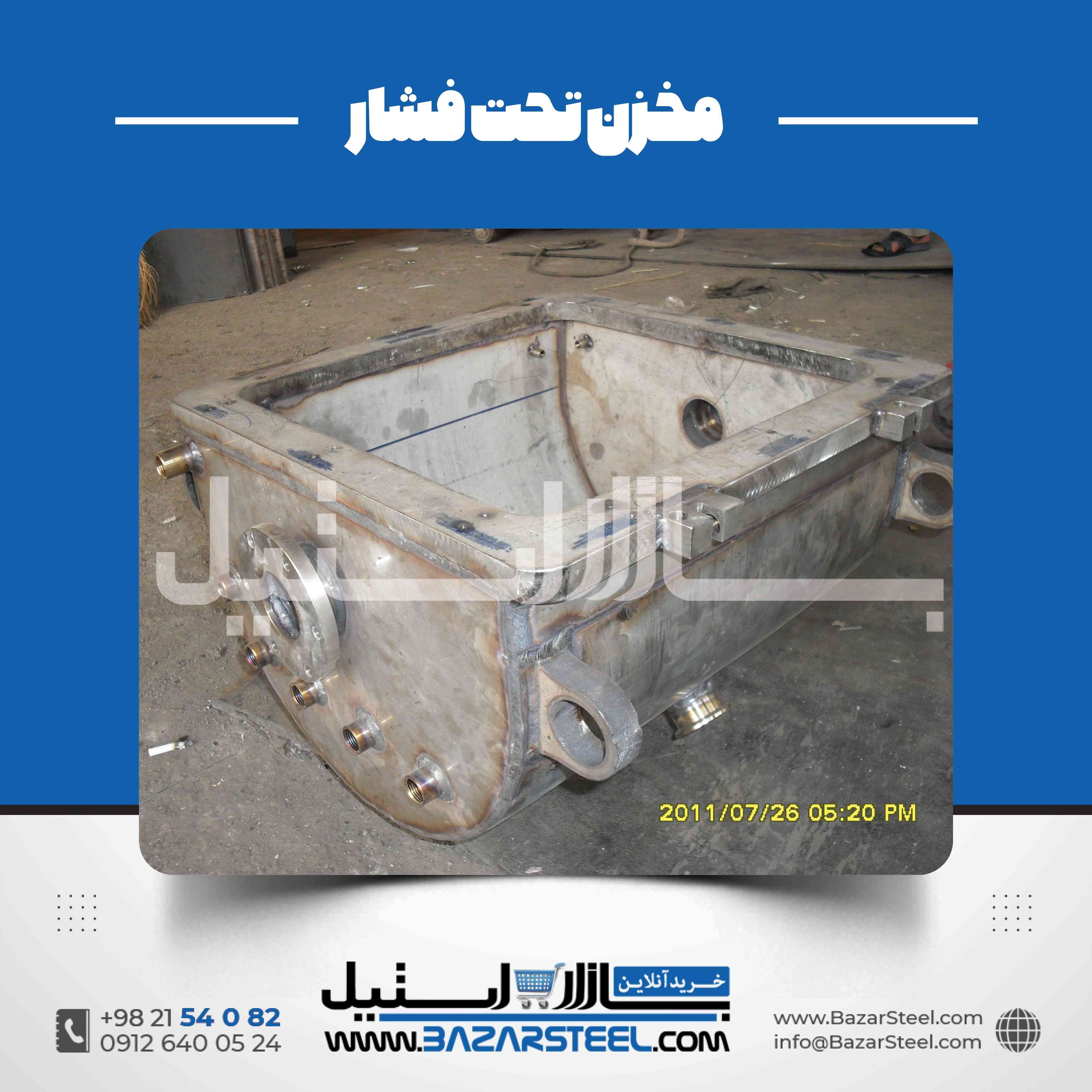

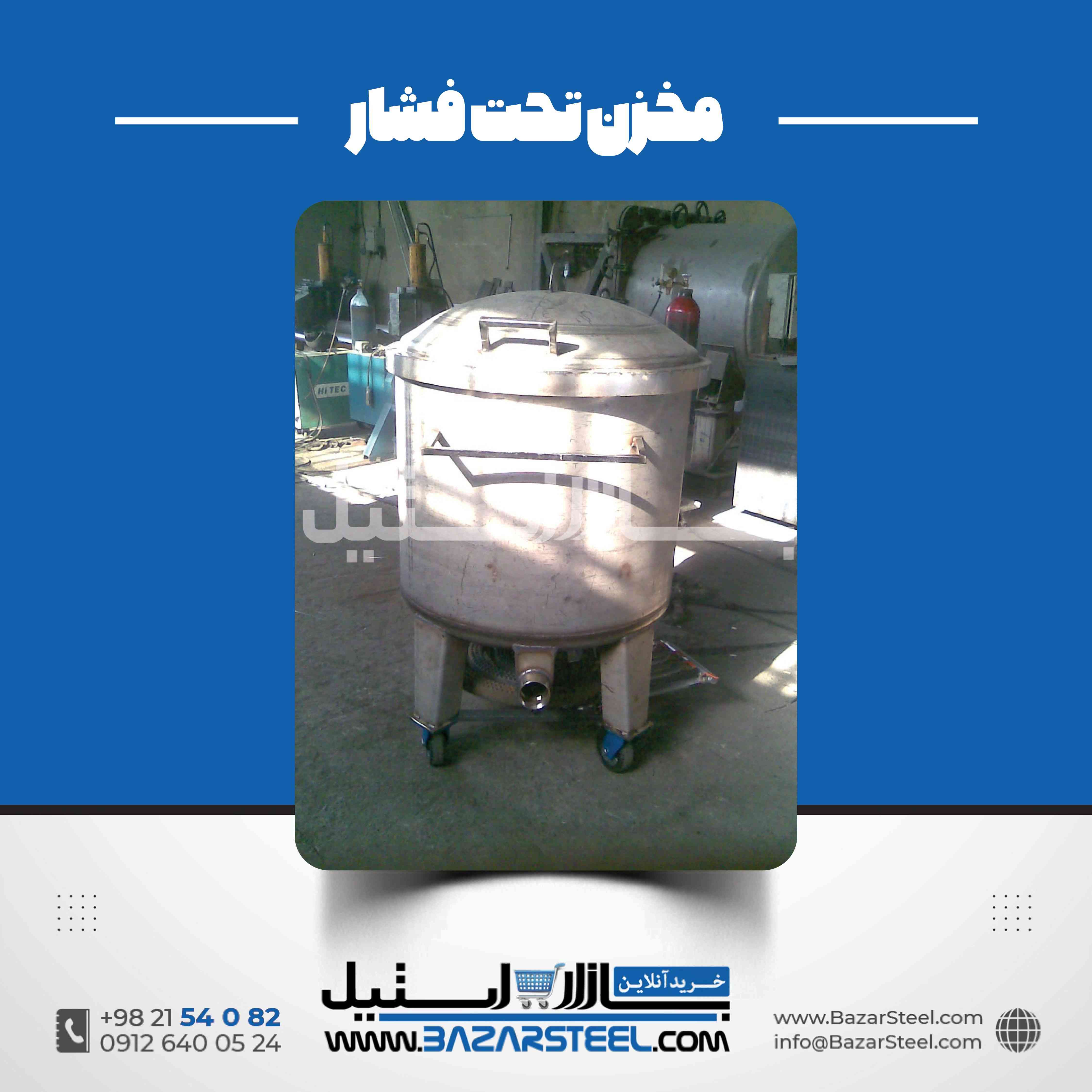

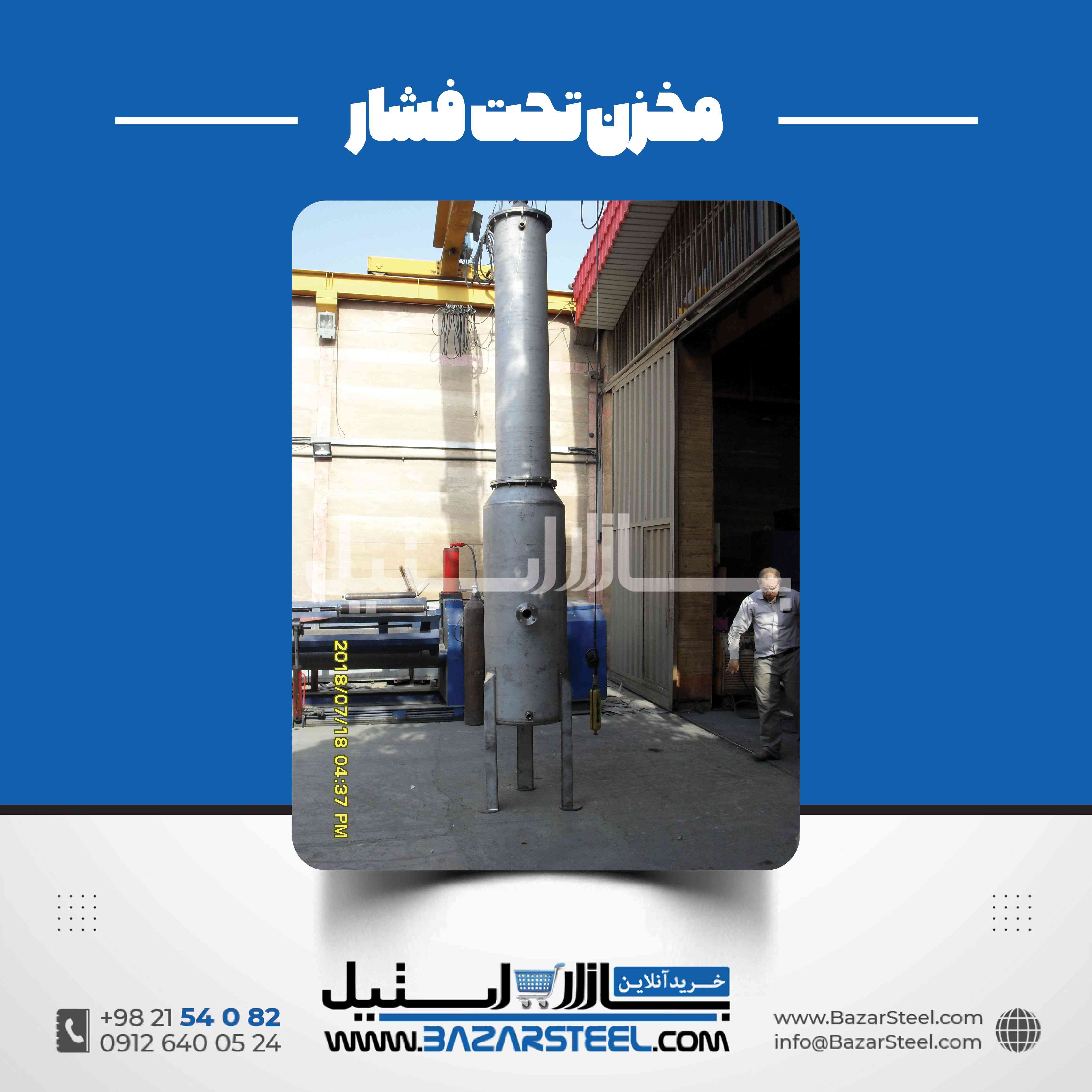

نمونه‌کارها و نقشه‌های مرتبط با مخزن استیل

مشاهده نمونه‌های واقعی می‌تواند به درک بهتر ساختار مخزن و اجزای موردنیاز کمک کند. بااین‌حال، مشخصات یک نمونه فقط زمانی برای پروژه جدید قابل استفاده است که شرایط طراحی و بهره‌برداری آن نیز مشابه یا از نظر مهندسی قابل تطبیق باشد.

برای بررسی نمونه‌های مرتبط می‌توانید به نمونه‌کارهای مخزن استیل مراجعه کنید. همچنین دسته‌بندی مخازن استیل و مجموعه نقشه‌های مخازن استیل و میکسرها برای شناخت اولیه ساختارهای مرتبط در دسترس هستند.

پرسش‌های متداول درباره مخزن استیل وکیوم

آیا هر مخزن استیل قابلیت کار تحت خلأ را دارد؟

خیر. مخزن باید برای اختلاف فشار خارجی و شرایط واقعی کار طراحی شده باشد. مخزن ذخیره معمولی را نباید بدون بررسی مهندسی تحت خلأ قرار داد.

آیا مخزن وکیوم همان مخزن تحت فشار است؟

این دو عنوان به شرایط متفاوت فشار اشاره می‌کنند. مخزن تحت خلأ در معرض فشار خارجی بیشتر از فشار داخل است؛ مخزن تحت فشار معمولاً برای فشار داخلی بالاتر از فشار محیط طراحی می‌شود. قابلیت کار در هر دو وضعیت باید صریحاً در طراحی تأیید شده باشد.

چه عواملی ظرفیت پمپ وکیوم را تعیین می‌کنند؟

حجم سیستم، فشار هدف، زمان رسیدن به فشار موردنیاز، میزان نشتی، گازدهی ماده و شرایط فرایند از عوامل مهم انتخاب پمپ هستند. انتخاب نهایی به ارزیابی کل سامانه نیاز دارد.

آیا مخزن استیل وکیوم می‌تواند برای مواد شیمیایی استفاده شود؟

در صورت سازگاری متریال و طراحی با ماده و شرایط کاری، امکان استفاده وجود دارد. ترکیب شیمیایی، دما، فشار، بخارات تولیدشده و جنس آب‌بندها باید پیش از سفارش بررسی شوند.

آیا مخزن وکیوم می‌تواند دوجداره باشد؟

بله، در صورت نیاز فرایند می‌توان ساختار دوجداره را بررسی کرد. فشار و دمای هر فضای داخلی یا بین جداره‌ها باید در طراحی لحاظ شود. تعداد جداره‌ها به‌تنهایی نشان‌دهنده قابلیت تحمل خلأ نیست.

قیمت مخزن استیل وکیوم چگونه محاسبه می‌شود؟

ظرفیت، فشار طراحی، ابعاد، جنس، ضخامت طراحی‌شده، پیچیدگی ساخت، اتصالات، تجهیزات وکیوم و آزمون‌های لازم بر هزینه اثر می‌گذارند. بدون مشخصات فنی نمی‌توان قیمت قطعی یا بازه معتبر اعلام کرد.

برای سفارش ساخت چه اطلاعاتی باید ارائه شود؟

کاربرد، ظرفیت، فشار کاری و طراحی، دما، نوع ماده، گرید موردنیاز، ابعاد نصب، تجهیزات جانبی و الزامات پروژه اطلاعات اولیه مهمی هستند. نقشه‌ها و مشخصات موجود نیز باید در اختیار واحد بررسی فنی قرار گیرند.
