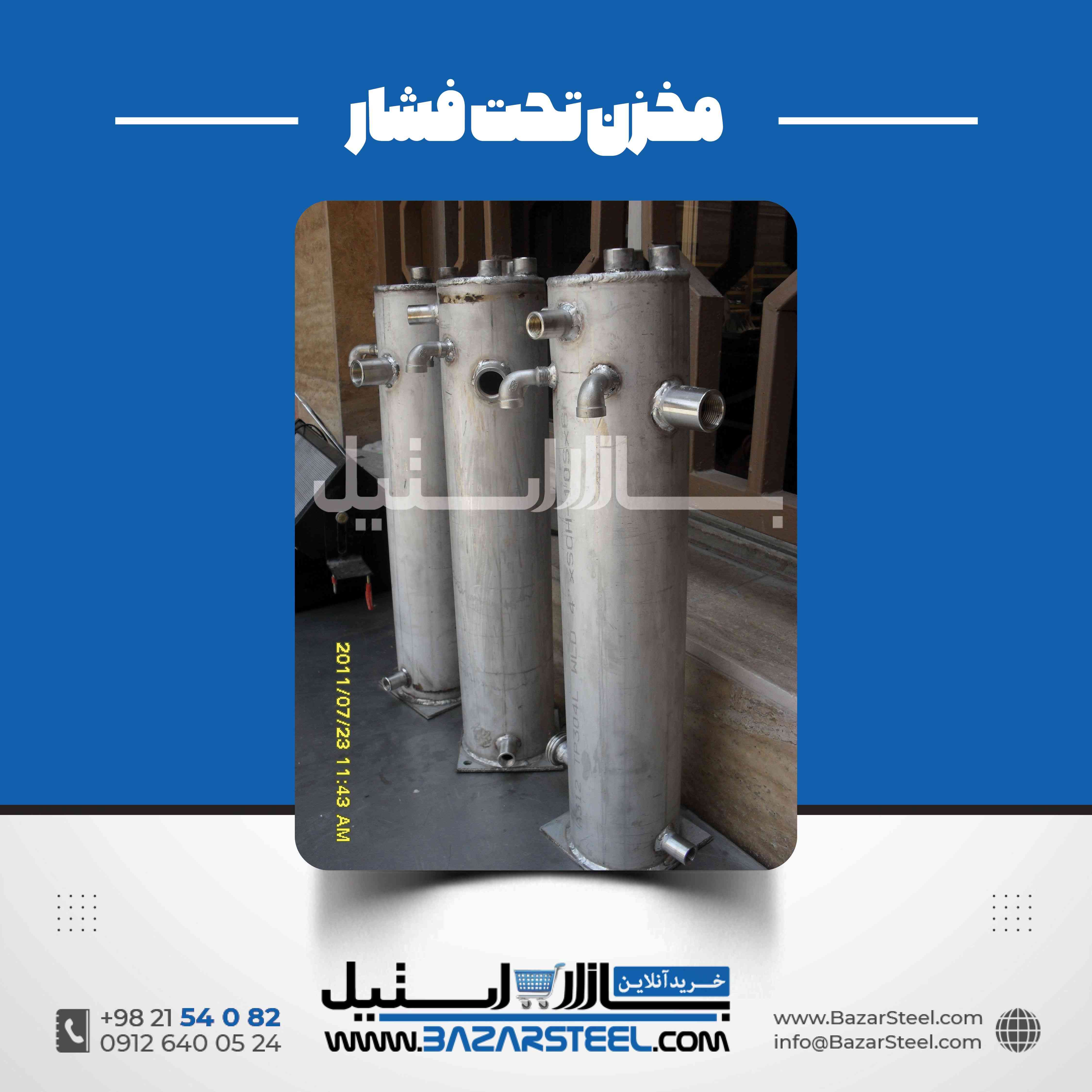

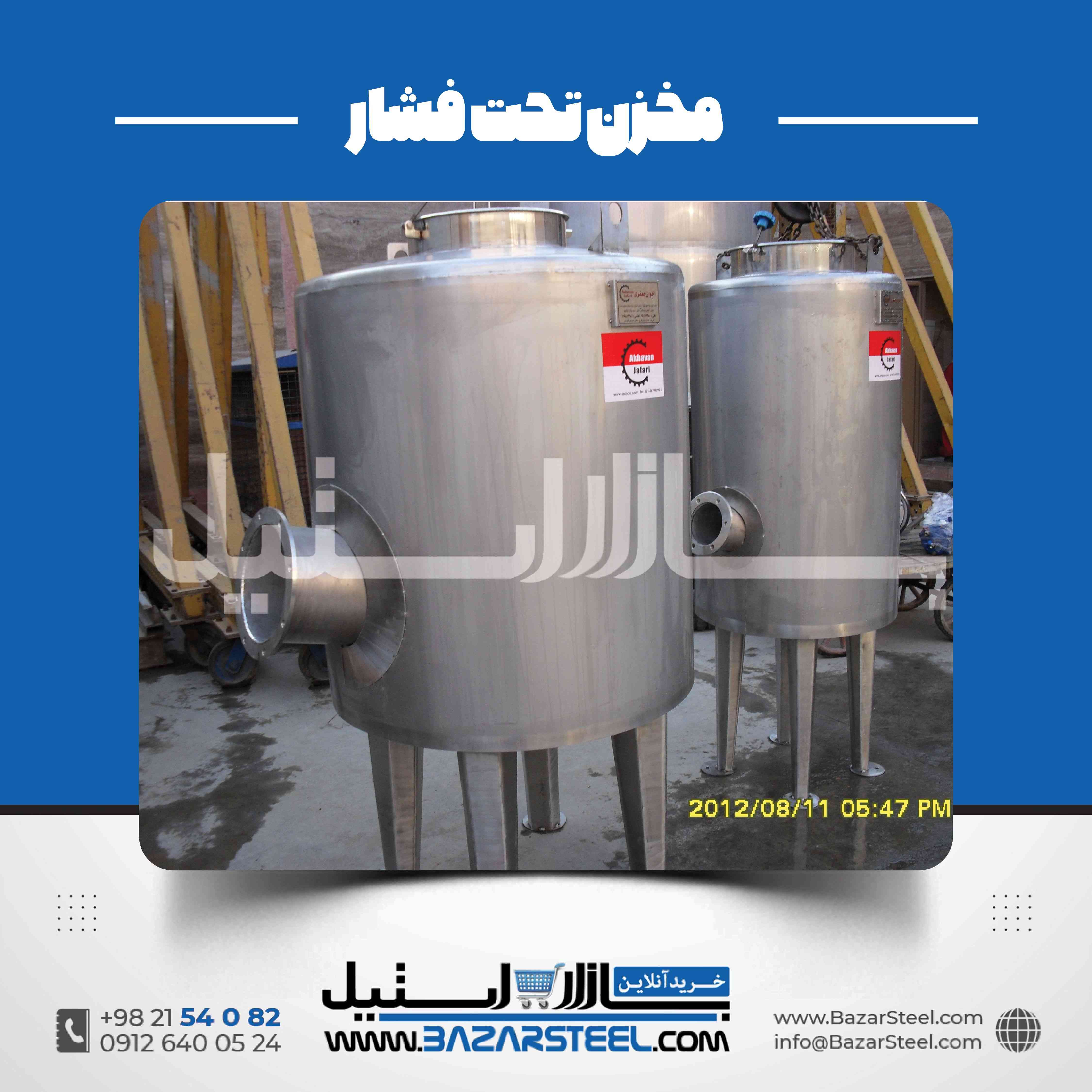

مخزن استیل خلأ و فشار ترکیبی

مخزن استیل خلأ و فشار ترکیبی یکی از تجهیزات تخصصی صنایع فرایندی است که برای کار در شرایطی طراحی می‌شود که فشار داخل مخزن در مراحل مختلف فرایند تغییر می‌کند. در این نوع مخزن، علاوه بر تحمل فشار مثبت داخلی، مقاومت در برابر شرایط خلأ یا فشار منفی نیز باید در طراحی مکانیکی لحاظ شود. به همین دلیل، انتخاب و ساخت آن به بررسی دقیق شرایط عملیاتی، مشخصات ماده ذخیره‌شده، ظرفیت موردنیاز، دمای فرایند و الزامات ایمنی وابسته است.

این تجهیز می‌تواند در فرایندهایی مورد استفاده قرار گیرد که به تخلیه هوا، گاززدایی، انتقال مواد، نگهداری کنترل‌شده یا انجام عملیات صنعتی در فشارهای متفاوت نیاز دارند. البته مناسب‌بودن مخزن برای هر کاربرد به طراحی واقعی آن بستگی دارد و نمی‌توان صرفاً بر اساس جنس استیل یا ظاهر مخزن، قابلیت تحمل خلأ و فشار را تأیید کرد.

در طراحی مخزن استیل خلأ و فشار ترکیبی، دو وضعیت متفاوت باید بررسی شوند: نخست، شرایطی که فشار داخل مخزن از فشار محیط بیشتر است و پوسته در معرض فشار مثبت داخلی قرار می‌گیرد؛ دوم، شرایطی که فشار داخل مخزن کاهش می‌یابد و فشار محیط از بیرون به پوسته وارد می‌شود. این دو وضعیت از نظر رفتار مکانیکی یکسان نیستند و باید در محاسبات طراحی به‌طور مستقل و هماهنگ در نظر گرفته شوند.

مخزن استیل خلأ و فشار ترکیبی چیست؟

مخزن استیل خلأ و فشار ترکیبی، یک مخزن فرایندی است که برای کار در محدوده مشخصی از فشار مثبت و فشار منفی طراحی می‌شود. در این تجهیز، ممکن است یک مرحله از فرایند تحت خلأ انجام شود و در مرحله بعد، مخزن با گاز یا سیال تحت فشار قرار گیرد. بنابراین، مخزن باید برای مجموعه شرایطی که در طول کارکرد واقعی تجربه می‌کند، طراحی و ارزیابی شود.

واژه خلأ در کاربردهای صنعتی به شرایطی گفته می‌شود که فشار مطلق داخل مخزن از فشار محیط کمتر است. شدت خلأ می‌تواند متفاوت باشد و عبارت «خلأ کامل» نیز باید با تعریف و مبنای طراحی مشخص شود. از طرف دیگر، فشار مثبت معمولاً به فشاری گفته می‌شود که از فشار محیط بالاتر است. برای سفارش مخزن، اعلام صرف عبارت «خلأ و فشار» کافی نیست؛ مقدار فشار طراحی، سطح خلأ موردنیاز، دما و شرایط تغییر فشار باید به‌طور دقیق مشخص شوند.

مخزن ترکیبی ممکن است در بعضی کاربردها فقط برای نگهداری یا انتقال مواد استفاده شود و در کاربردهای دیگر، بخشی از یک فرایند تولیدی پیچیده باشد. افزودن همزن، ژاکت حرارتی، عایق، دریچه بازدید، اتصالات فرایندی یا تجهیزات اندازه‌گیری نیز به نیاز خط تولید بستگی دارد. هرکدام از این اجزا می‌توانند بر طراحی، ساخت، آب‌بندی، هزینه و نحوه بهره‌برداری تأثیر بگذارند.

تفاوت مخزن خلأ و فشار ترکیبی با مخزن معمولی

مخزن معمولی نگهداری سیال ممکن است صرفاً برای تحمل وزن محتویات و فشار هیدرواستاتیکی طراحی شده باشد. چنین مخزنی را نباید بدون بررسی مهندسی در معرض خلأ قرار داد. حتی اگر بدنه آن از استیل ساخته شده باشد، این موضوع به‌تنهایی تضمین نمی‌کند که پوسته در برابر فشار خارجی یا کاهش شدید فشار داخلی مقاومت کافی داشته باشد.

در شرایط فشار مثبت، فشار داخلی به دیواره مخزن نیرو وارد می‌کند و طراحی باید تنش‌های ناشی از این بارگذاری را کنترل کند. در شرایط خلأ، وضعیت متفاوت است؛ فشار محیط به سمت داخل پوسته اثر می‌گذارد و در صورت ناکافی‌بودن پایداری سازه، احتمال کمانش یا تغییر شکل ناگهانی وجود دارد. این پدیده صرفاً با بررسی استحکام کششی متریال قابل ارزیابی نیست و هندسه، ضخامت، طول آزاد پوسته، بیضوی‌بودن، کیفیت ساخت و تقویت‌کننده‌ها نیز اهمیت دارند.

به همین دلیل، مخزن استیل خلأ و فشار ترکیبی باید از ابتدا برای هر دو وضعیت طراحی شود. اگر مخزن در ابتدا فقط برای فشار مثبت ساخته شده باشد، استفاده بعدی از آن در شرایط خلأ می‌تواند خطرناک باشد؛ مگر آنکه ارزیابی فنی مستند، صلاحیت تجهیز را برای شرایط جدید تأیید کند.

برای آشنایی با یکی از گروه‌های مرتبط، می‌توان صفحه مخزن استیل تحت فشار را نیز بررسی کرد. با این حال، قابلیت تحمل فشار مثبت در یک مخزن به معنای تأیید خودکار قابلیت تحمل خلأ نیست و هر دو حالت باید در مشخصات طراحی لحاظ شوند.

کاربردهای مخزن استیل خلأ و فشار ترکیبی

کاربرد این مخزن به ماهیت فرایند و محدوده فشار موردنیاز بستگی دارد. در برخی خطوط تولید، یک ماده ابتدا در شرایط خلأ هواگیری می‌شود و سپس برای انتقال یا ادامه عملیات تحت فشار قرار می‌گیرد. در برخی دیگر، نیاز اصلی نگهداری سیال در شرایط کنترل‌شده یا انجام چند مرحله عملیاتی در یک تجهیز است. انتخاب نوع مخزن باید بر اساس شرح فرایند انجام شود، نه صرفاً نام صنعت.

صنایع شیمیایی و فرایندی

در صنایع شیمیایی ممکن است مواد اولیه، محلول‌ها یا ترکیبات فرایندی به تجهیزی نیاز داشته باشند که در مراحل مختلف با فشارهای متفاوت کار کند. در این شرایط، جنس بخش‌های در تماس با ماده باید با توجه به ترکیب شیمیایی، دما، غلظت، احتمال خوردگی و شرایط شست‌وشو انتخاب شود. استیل ضدزنگ می‌تواند گزینه مناسبی برای بسیاری از کاربردها باشد، اما انتخاب گرید آن باید با بررسی سازگاری شیمیایی انجام شود.

در این کاربردها، محل اتصال لوله‌ها، نوع شیرها، آب‌بندی دریچه‌ها و نحوه تخلیه نیز اهمیت دارد. اگر ماده قابلیت واکنش با هوا یا رطوبت داشته باشد، طراحی سامانه ورود و خروج گاز و کنترل فشار باید با دقت بیشتری انجام شود. مخزن باید با سایر اجزای خط تولید هماهنگ باشد تا تغییر فشار در یک بخش، باعث ایجاد شرایط ناخواسته در بخش دیگر نشود.

فرایندهای گاززدایی و هواگیری

در برخی فرایندها، وجود حباب‌های هوا یا گاز در محصول می‌تواند کیفیت نهایی را تحت تأثیر قرار دهد. اعمال خلأ کنترل‌شده ممکن است برای کاهش هوای محبوس یا تسهیل خروج گاز از ماده استفاده شود. عملکرد نهایی به ویسکوزیته ماده، دما، میزان گاز، سطح خلأ، زمان ماند و طراحی داخلی مخزن وابسته است.

اگر پس از گاززدایی لازم باشد ماده با فشار مثبت منتقل شود یا مرحله دیگری از فرایند در همان مخزن انجام گیرد، طراحی ترکیبی می‌تواند از نظر فرایندی مفید باشد. با این حال، انتخاب پمپ خلأ، شیرهای قطع و وصل، خطوط گاز، تجهیزات اندازه‌گیری و سامانه کنترل باید بر اساس نیاز واقعی صورت گیرد. وجود مخزن مناسب به‌تنهایی تضمین‌کننده کیفیت گاززدایی نیست.

تولید رزین، چسب و مواد ویسکوز

برخی رزین‌ها، چسب‌ها، پوشش‌ها و مواد غلیظ ممکن است در مراحل ساخت یا آماده‌سازی به هواگیری، اختلاط کنترل‌شده یا انتقال در شرایط خاص فشار نیاز داشته باشند. در چنین مواردی، مخزن ممکن است به همزن، درپوش آب‌بندی‌شده، اتصالات خلأ، تجهیزات کنترل فشار یا امکانات تخلیه مناسب مجهز شود.

در مواد ویسکوز، هندسه مخزن و نوع همزن می‌تواند بر گردش ماده، انتقال حرارت، تشکیل گردابه و خروج حباب‌ها تأثیر بگذارد. اگر همزن در شرایط خلأ یا فشار مثبت کار کند، طراحی شفت، آب‌بندی محور، گیربکس، موتور و بارهای مکانیکی باید با شرایط عملیاتی هماهنگ باشد. انتخاب همزن صرفاً بر اساس حجم مخزن کافی نیست.

خطوط انتقال و نگهداری مواد

در برخی سامانه‌های صنعتی، مخزن نقش واسطه بین چند مرحله تولید را دارد. ممکن است ماده در یک مرحله از مخزن تخلیه شود، در مرحله‌ای دیگر تحت خلأ قرار گیرد و سپس با فشار مثبت به بخش بعدی انتقال پیدا کند. در این حالت، شیرها، اتصالات، تجهیزات اندازه‌گیری و منطق کنترل فرایند باید از عملکرد صحیح مخزن پشتیبانی کنند.

اگر احتمال ایجاد خلأ ناخواسته هنگام تخلیه، سردشدن یا بسته‌بودن مسیرهای ورودی وجود داشته باشد، این وضعیت نیز باید در طراحی بررسی شود. در مخازنی که برای خلأ طراحی نشده‌اند، حتی شرایطی که در ابتدا پیش‌بینی نشده است ممکن است به تغییر شکل پوسته منجر شود.

جنس استیل در ساخت مخزن خلأ و فشار

انتخاب جنس بدنه یکی از مراحل مهم طراحی است. گرید استیل باید بر اساس نوع سیال، شرایط خوردگی، دمای کار، الزامات بهداشتی، روش شست‌وشو و مشخصات مکانیکی موردنیاز تعیین شود. استیل 304 و 316 از گریدهای رایج در ساخت تجهیزات صنعتی هستند، اما هیچ‌کدام را نمی‌توان بدون بررسی شرایط فرایند برای همه کاربردها مناسب دانست.

استیل 304

استیل 304 در بسیاری از کاربردهای عمومی صنعتی و تجهیزات فرایندی استفاده می‌شود. انتخاب آن می‌تواند برای موادی که با این گرید سازگاری دارند مناسب باشد. با این حال، مقاومت خوردگی موردنیاز، دمای کار، ترکیب شیمیایی ماده و شرایط شست‌وشو باید بررسی شوند. در محیط‌هایی که احتمال خوردگی موضعی یا تماس با مواد خاص وجود دارد، تصمیم‌گیری صرفاً بر اساس قیمت ورق صحیح نیست.

استیل 316

استیل 316 به دلیل ترکیب آلیاژی خود در بعضی محیط‌های خورنده نسبت به استیل 304 عملکرد بهتری دارد. با این وجود، مناسب‌بودن آن به نوع ماده، غلظت، دما، مدت تماس و شرایط بهره‌برداری بستگی دارد. در صورت نیاز به گریدهای دیگر، باید خواص موردنیاز با طراح یا متخصص متالورژی بررسی شود.

در کنار گرید ورق، کیفیت سطح داخلی، روش جوشکاری، تمیزکاری، پرداخت، کنترل آلودگی و سازگاری مواد آب‌بندی نیز اهمیت دارند. در کاربردهای بهداشتی یا حساس، کیفیت سطح و قابلیت شست‌وشو باید متناسب با الزامات فرایند تعریف شوند. انتخاب استیل مناسب، جایگزین محاسبات مکانیکی برای فشار مثبت و خلأ نیست؛ هر دو موضوع باید به‌طور مستقل بررسی شوند.

ظرفیت، ابعاد و شکل مخزن

ظرفیت مخزن استیل خلأ و فشار ترکیبی باید از روی حجم موردنیاز فرایند و نحوه بهره‌برداری تعیین شود. حجم اسمی مخزن الزاماً با حجم مفید قابل استفاده برابر نیست. فضای لازم برای کفایت فرایند، انبساط، کف، حباب، اختلاط یا فضای گازی بالای سیال می‌تواند بر حجم موردنیاز تأثیر بگذارد.

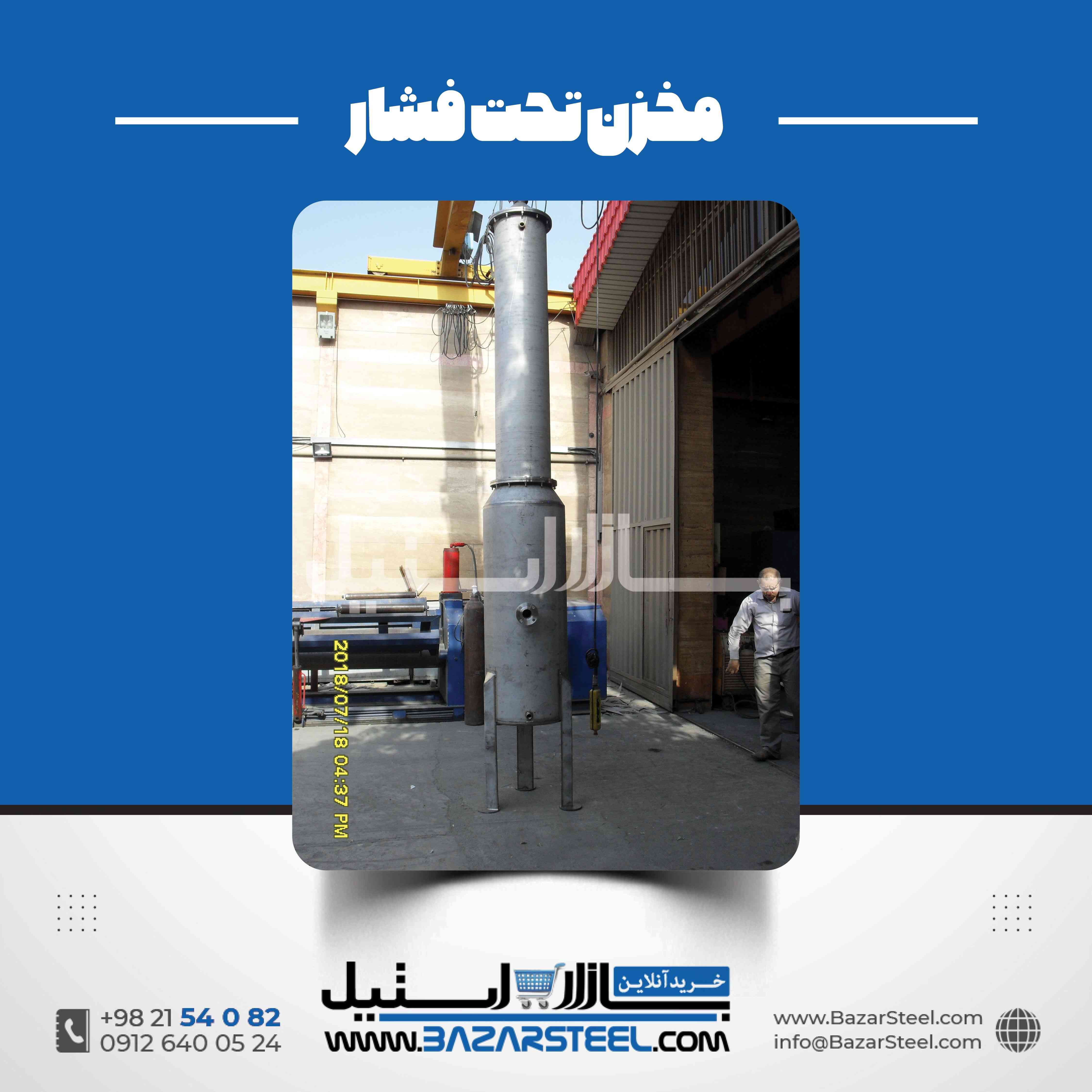

ابعاد مخزن نیز فقط تابع ظرفیت نیست. نسبت قطر به ارتفاع، طول پوسته، شکل عدسی‌ها، محل پایه‌ها، نحوه نصب، محدودیت‌های حمل‌ونقل و فضای موجود در محل بهره‌برداری باید بررسی شوند. در طراحی تحت خلأ، هندسه و طول آزاد بخش‌های پوسته می‌توانند بر مقاومت در برابر کمانش اثرگذار باشند؛ بنابراین، تغییر ابعاد بدون بررسی مجدد محاسبات ممکن است بر صلاحیت مخزن تأثیر بگذارد.

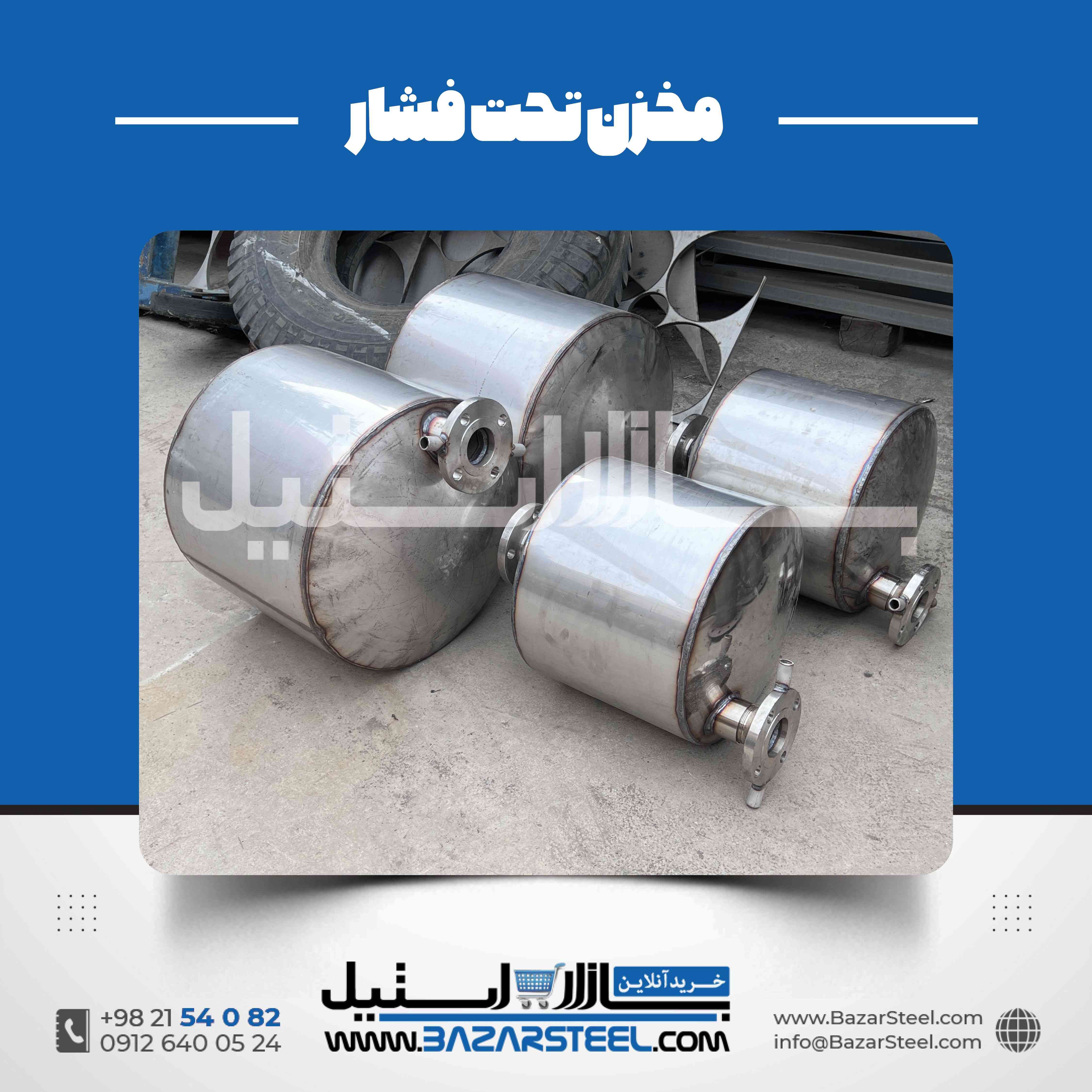

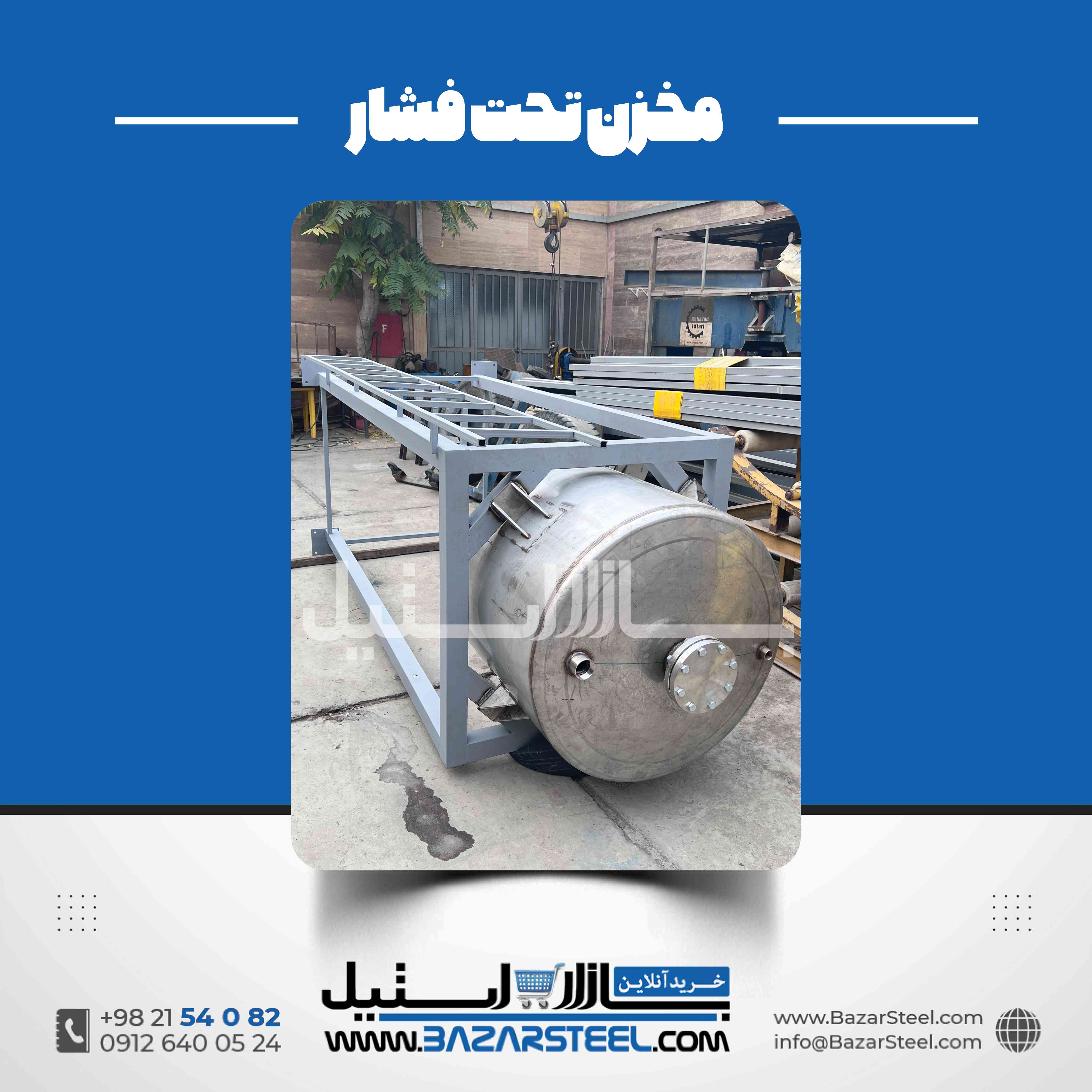

مخزن می‌تواند بر اساس نیاز پروژه به شکل عمودی یا افقی طراحی شود. انتخاب بین این دو حالت به فضای نصب، نوع سیال، نحوه تخلیه، دسترسی برای نظافت، سامانه همزن و محدودیت‌های سازه‌ای وابسته است. شکل نهایی باید با الزامات فرایندی و طراحی مکانیکی هماهنگ باشد.

فشار طراحی و سطح خلأ موردنیاز

در زمان سفارش، باید فشار مثبت موردنیاز و میزان خلأ به‌صورت دقیق اعلام شوند. بیان کلی «تحت فشار» یا «وکیوم» برای طراحی کافی نیست. همچنین لازم است مشخص شود که فشارهای اعلام‌شده، فشار کاری هستند یا فشارهای طراحی؛ زیرا این دو مفهوم یکسان نیستند و در محاسبات و مستندات فنی نقش متفاوتی دارند.

سطح خلأ نیز باید با مبنای اندازه‌گیری مشخص شود. فشار مطلق، فشار گیج و میزان خلأ نسبی مفاهیم متفاوتی هستند. اگر اطلاعات فشار با واحد یا مرجع نامشخص ارائه شوند، احتمال برداشت نادرست از شرایط طراحی افزایش می‌یابد. برای جلوگیری از ابهام، بهتر است فشار کاری و طراحی با واحد معتبر، مرجع اندازه‌گیری و شرایط دمایی مشخص شوند.

در برخی پروژه‌ها، مخزن باید توان تحمل خلأ کامل را داشته باشد؛ در پروژه‌های دیگر، خلأ جزئی کافی است. این تفاوت می‌تواند بر ضخامت پوسته، فاصله تقویت‌کننده‌ها، شکل عدسی‌ها و سایر جزئیات ساخت اثر بگذارد. بنابراین، انتخاب گزینه اقتصادی باید پس از مشخص‌شدن شرایط واقعی فرایند انجام شود، نه با فرض اینکه تمام مخازن خلأ به طراحی یکسان نیاز دارند.

اجزای قابل بررسی در مخزن استیل خلأ و فشار ترکیبی

تجهیزات جانبی مخزن باید بر اساس کارکرد موردنظر انتخاب شوند. همه مخازن به تمام امکانات زیر نیاز ندارند و وجود هر قطعه باید با شرایط فرایند، الزامات ایمنی و طراحی سازگار باشد.

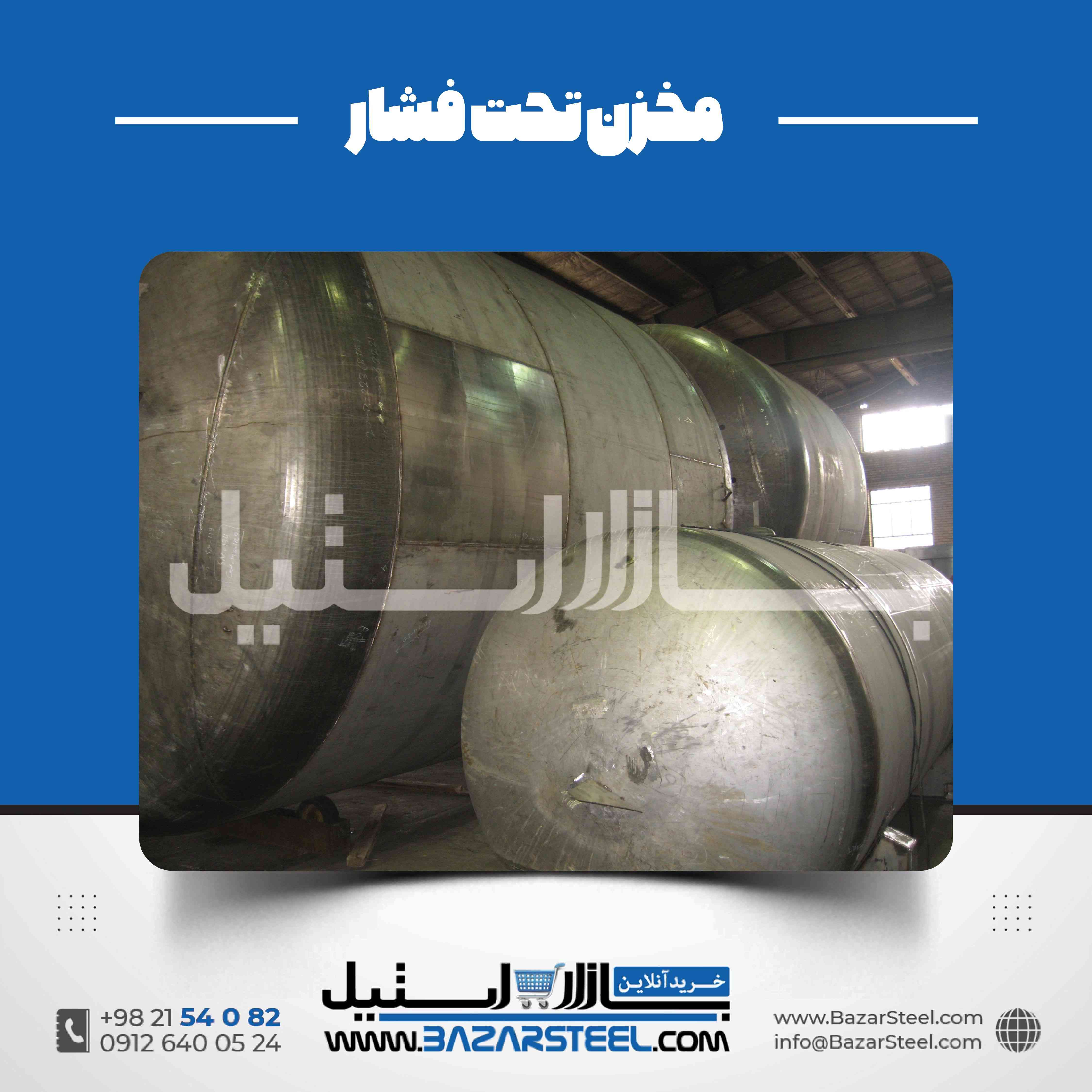

• بدنه و عدسی‌ها: اجزای اصلی نگهدارنده سیال که باید برای فشار مثبت و شرایط فشار خارجی بررسی شوند.

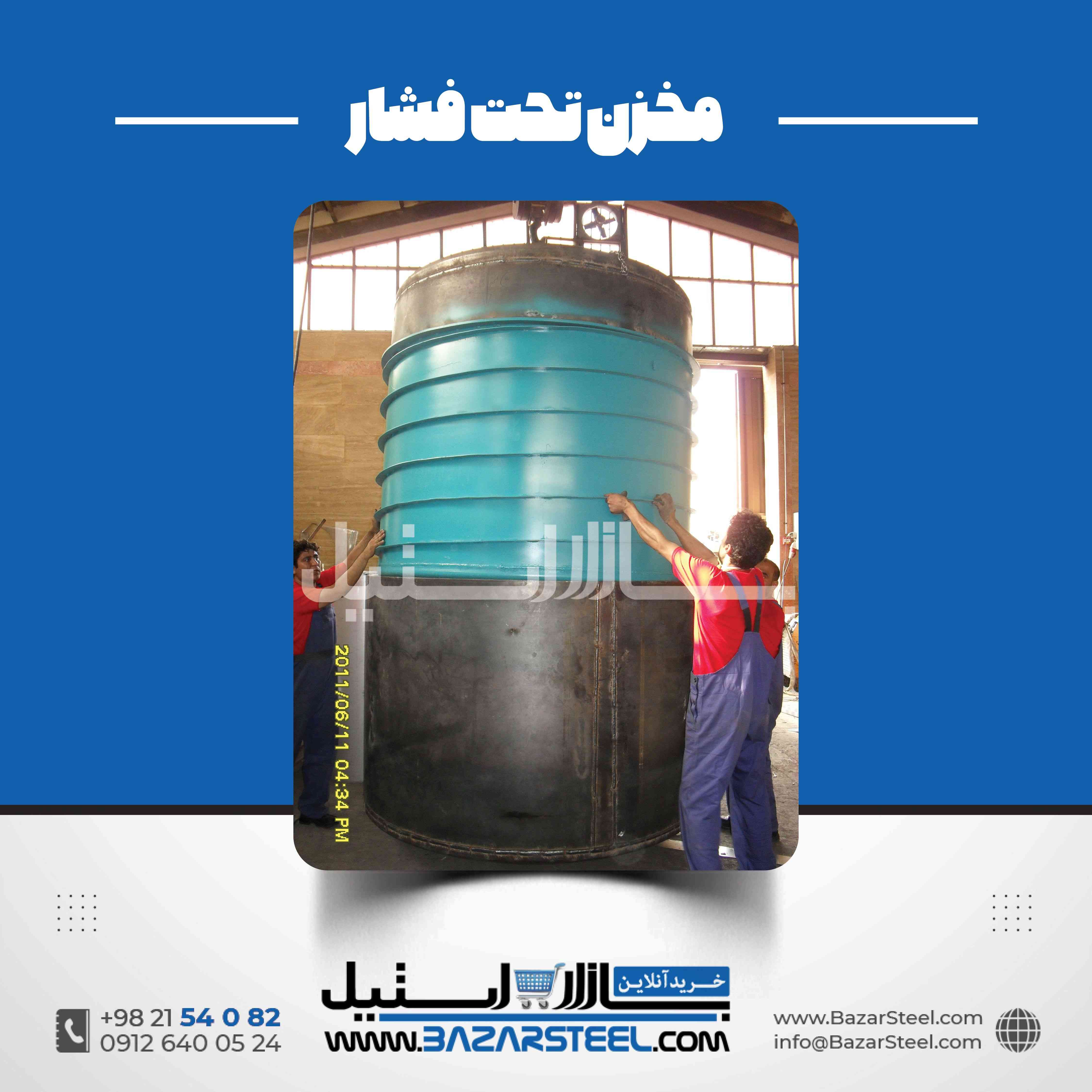

• تقویت‌کننده‌های پوسته: در صورت نیاز طراحی، برای افزایش پایداری در برابر بارهای خارجی و جلوگیری از کمانش استفاده می‌شوند.

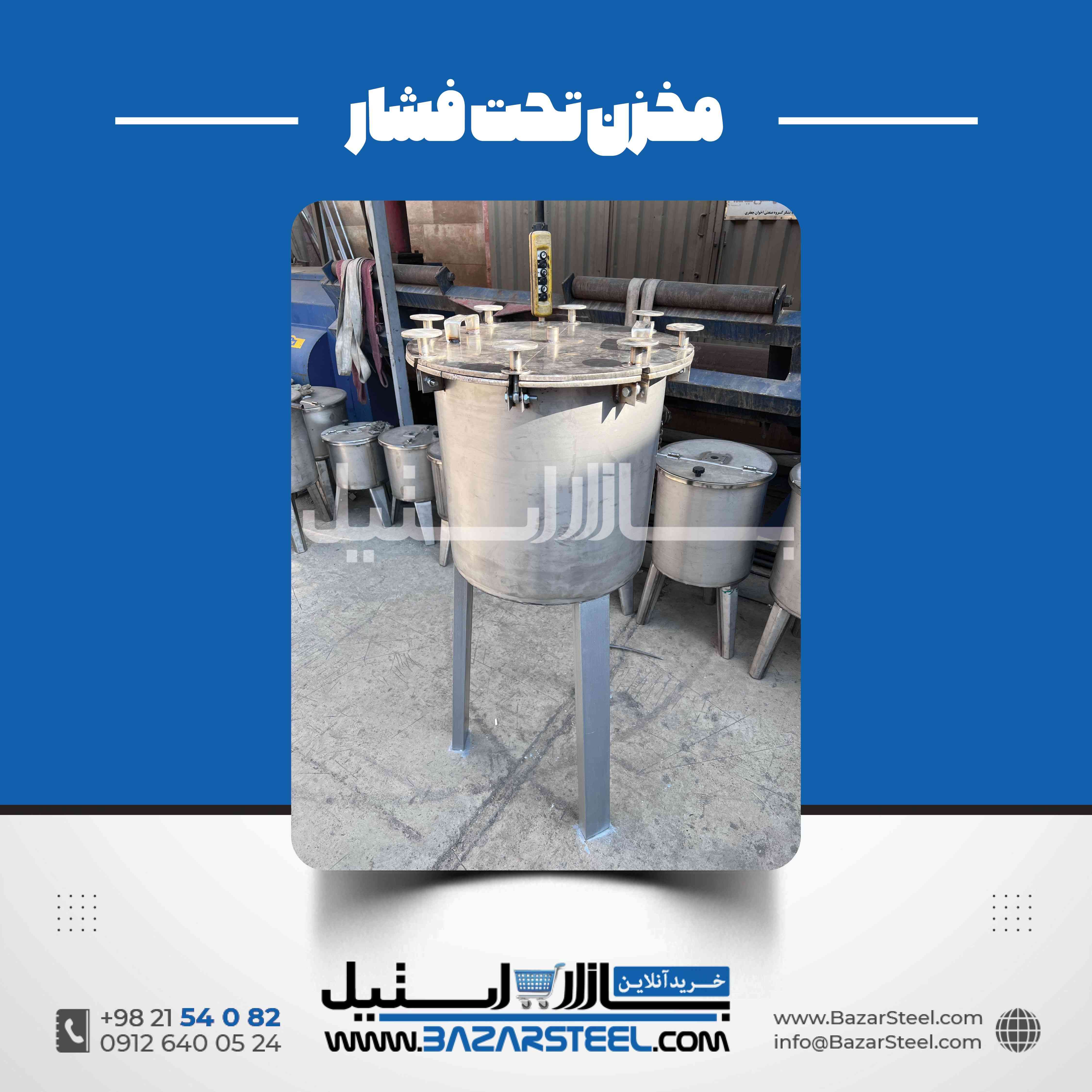

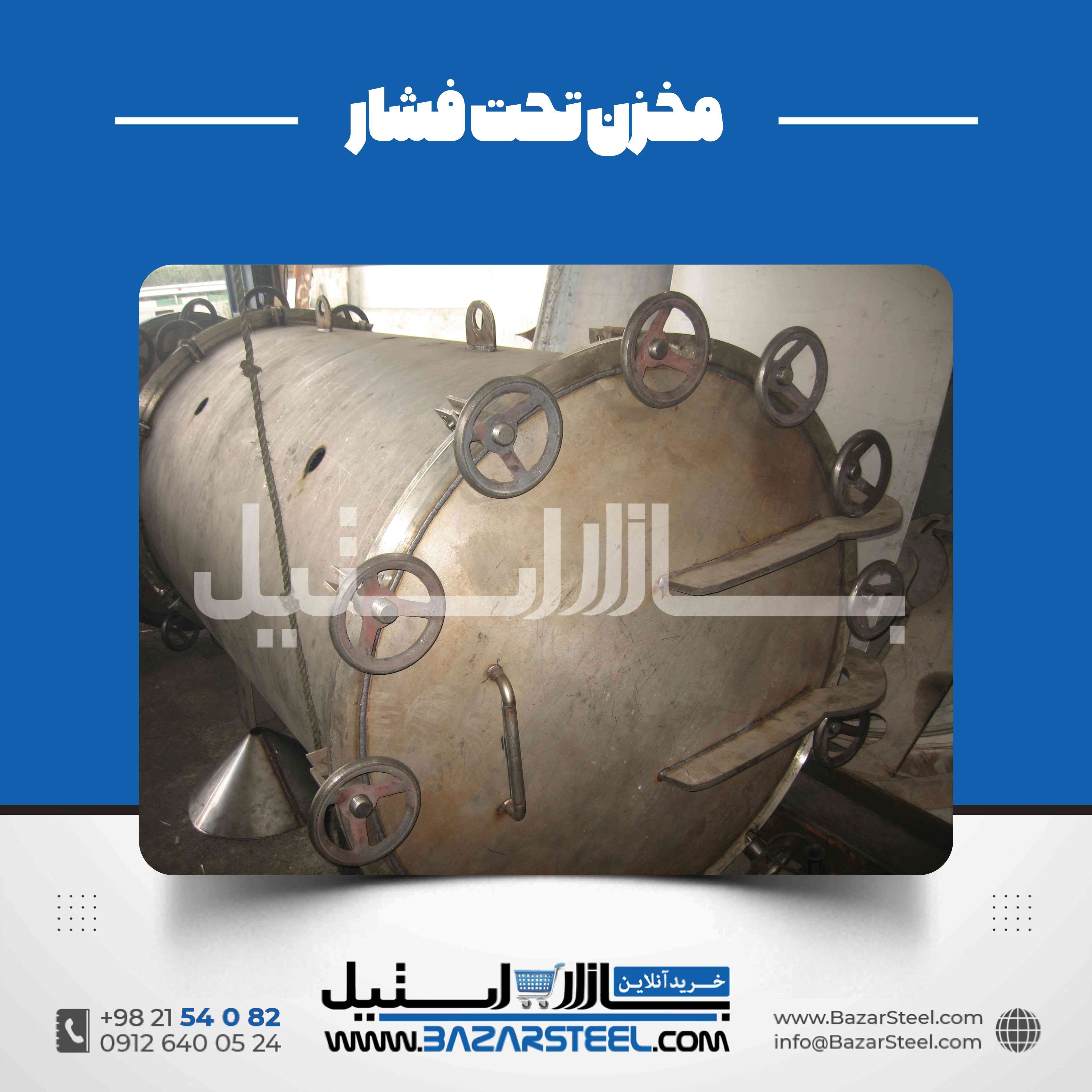

• دریچه بازدید یا منهول: برای دسترسی، بازرسی یا نظافت، متناسب با ابعاد و نیاز بهره‌برداری.

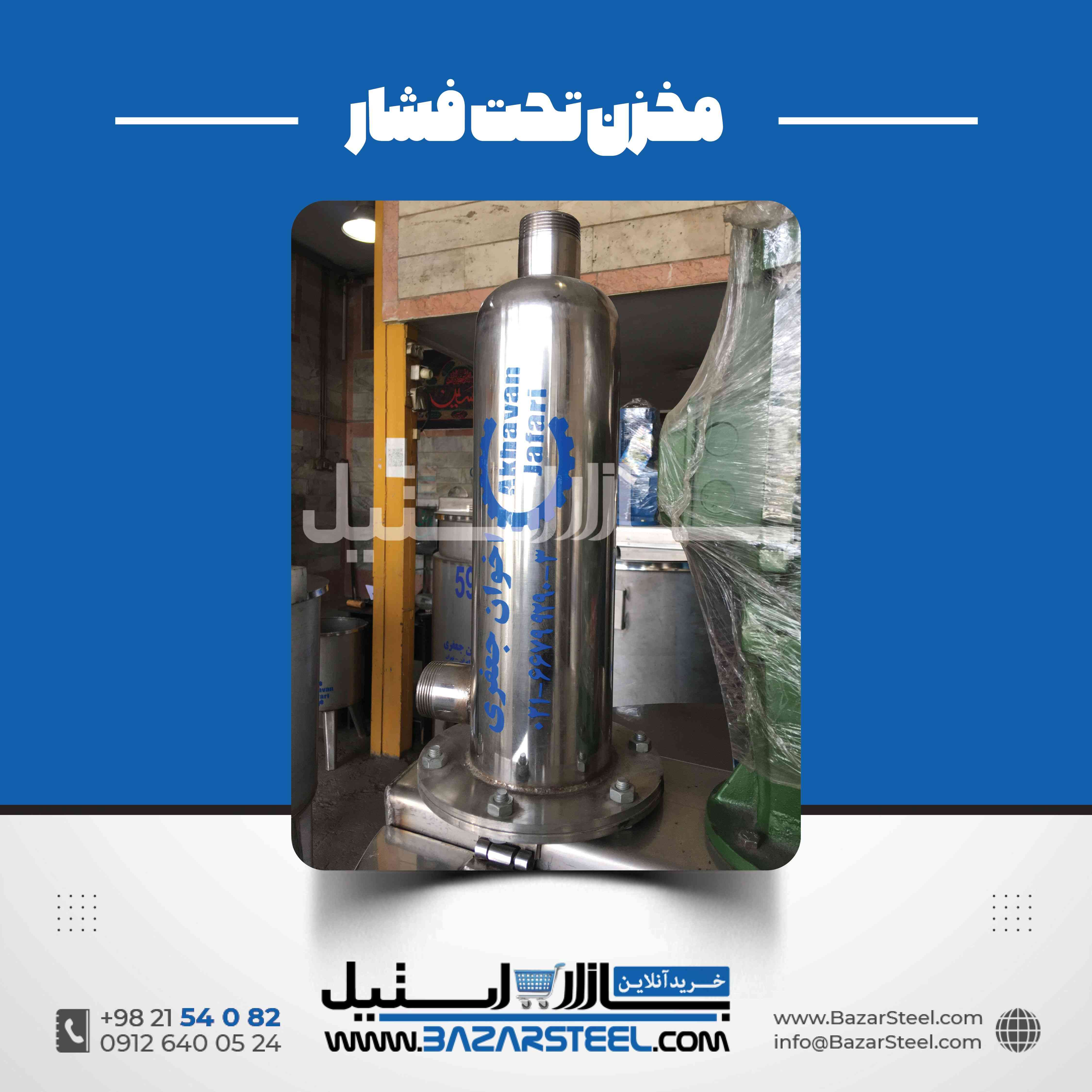

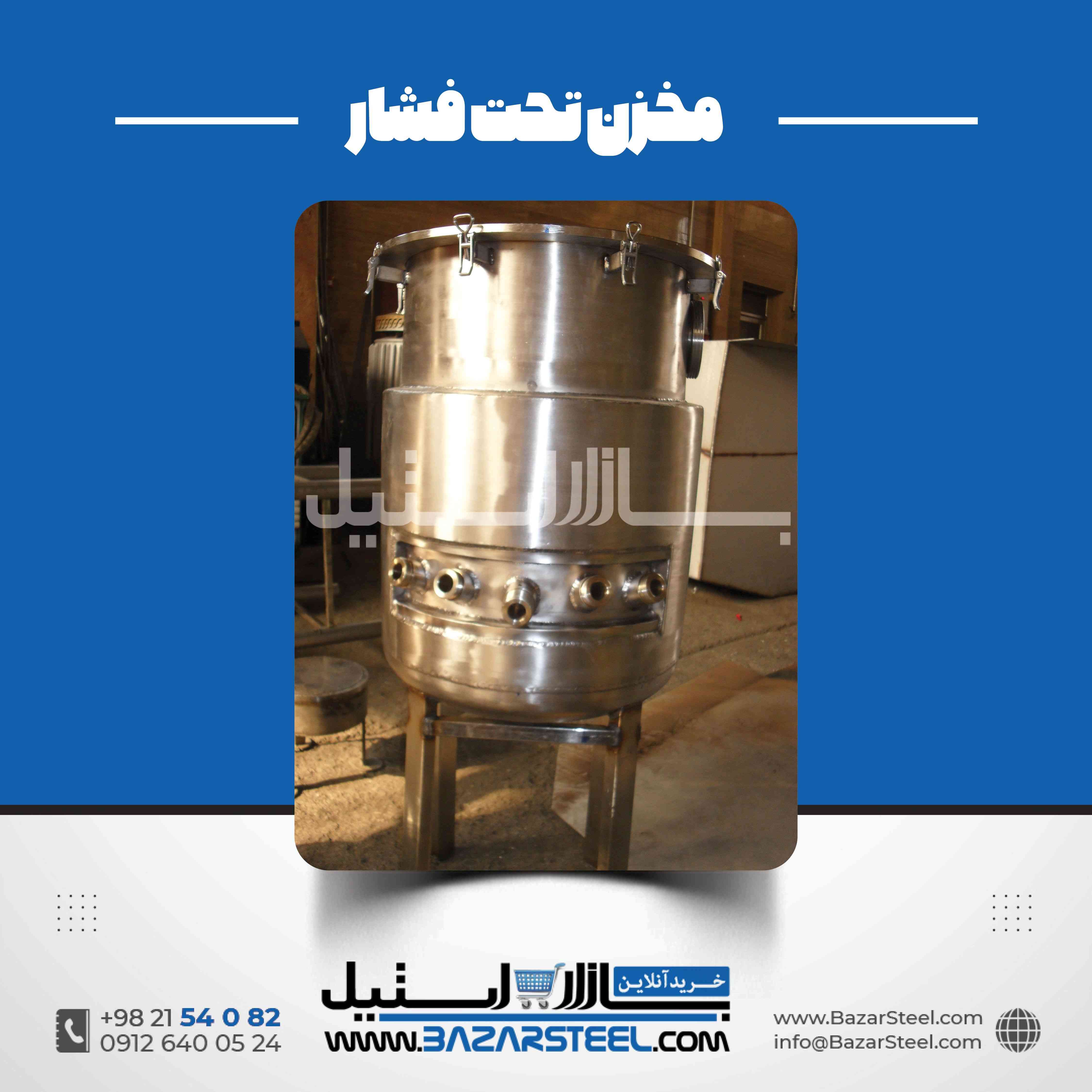

• اتصالات ورودی و خروجی: برای ورود مواد، تخلیه، گردش سیال یا اتصال به خطوط فرایندی.
• شیرهای کنترلی و قطع‌و‌وصل: برای مدیریت جریان و جداسازی بخش‌های مختلف سامانه.
• گیج فشار و تجهیزات اندازه‌گیری خلأ: برای مشاهده یا پایش شرایط فشار، با انتخاب محدوده اندازه‌گیری مناسب.
• سامانه کنترل و حفاظت: در صورت نیاز فرایند، برای پایش وضعیت و واکنش به شرایط غیرعادی.
• همزن: در کاربردهایی که اختلاط لازم است؛ طراحی مکانیکی آن باید با فشار و خلأ سازگار باشد.
• ژاکت یا کویل حرارتی: در صورت نیاز به گرمایش یا سرمایش، با بررسی فشار مستقل بخش مربوطه.
• پایه‌ها و تکیه‌گاه‌ها: متناسب با وزن مخزن، وزن محتویات، بارهای بهره‌برداری و شرایط نصب.

هر اتصال یا بازشو می‌تواند بر رفتار مکانیکی مخزن اثر بگذارد. محل قرارگیری نازل‌ها، ابعاد بازشوها، روش اتصال و نیاز به تقویت موضعی باید در طراحی لحاظ شوند. همچنین آب‌بندی در شرایط خلأ و فشار مثبت به کیفیت سطوح تماس، نوع گسکت یا آب‌بند، انتخاب شیر و روش مونتاژ وابسته است.

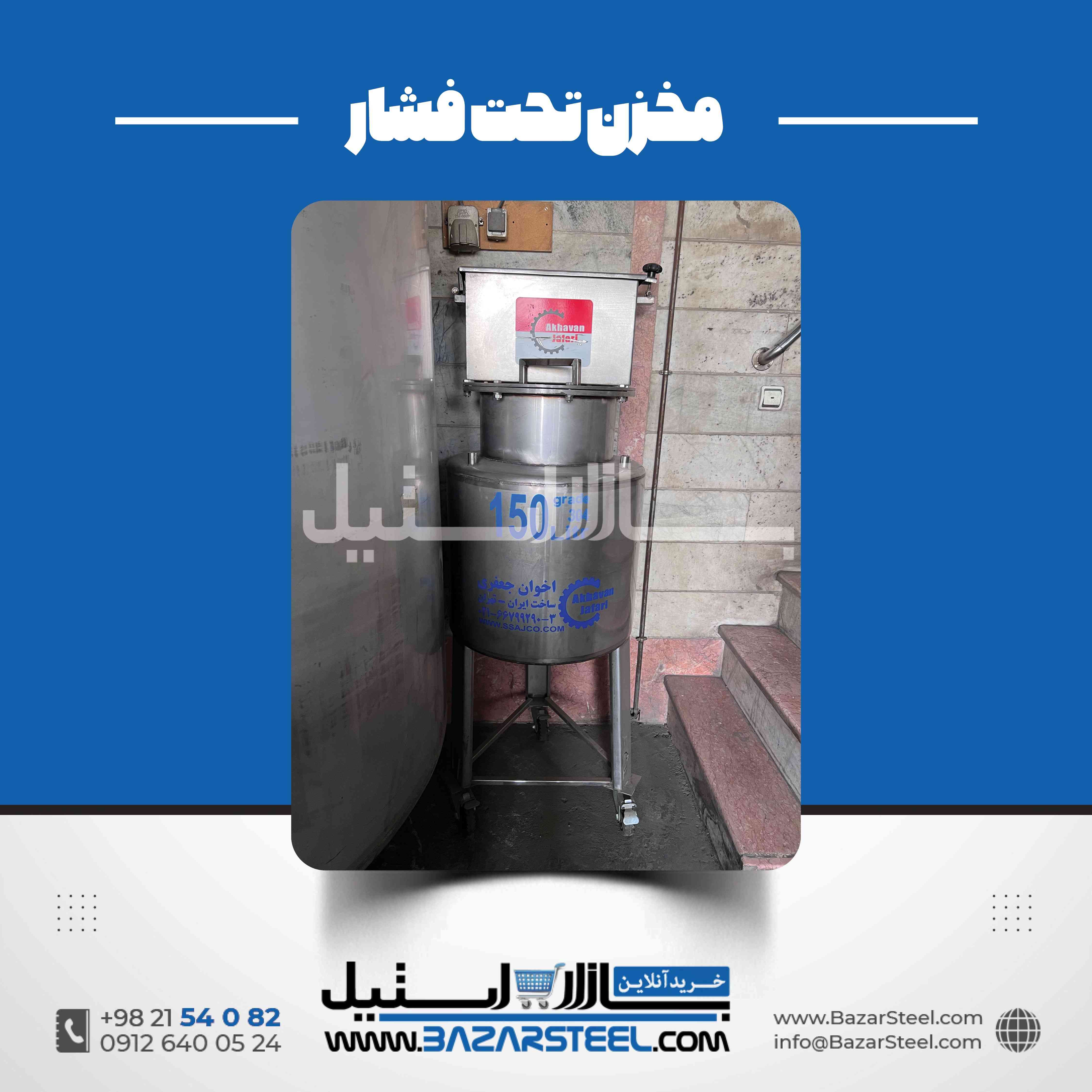

نقش همزن در مخزن ترکیبی خلأ و فشار

اگر فرایند به اختلاط نیاز داشته باشد، مخزن می‌تواند بر اساس شرایط پروژه به همزن مجهز شود. نوع همزن، دور، توان، گشتاور، هندسه پره، ارتفاع نصب و خواص سیال از عوامل مؤثر بر عملکرد آن هستند. در مواد غلیظ یا فرایندهایی که تغییرات ویسکوزیته دارند، بررسی رفتار سیال اهمیت بیشتری پیدا می‌کند.

کارکرد همزن در مخزن خلأ و فشار ترکیبی، نیازمند توجه به آب‌بندی محل عبور شفت از بدنه یا درپوش است. همچنین بارهای ناشی از همزن، ارتعاش، وزن مجموعه محرک و نیروهای منتقل‌شده به سازه باید در طراحی در نظر گرفته شوند. اگر همزن فقط در بخشی از چرخه کار می‌کند، توالی عملکرد آن نسبت به تخلیه، اعمال خلأ و اعمال فشار باید مشخص شود.

در صورتی که اختلاط موردنیاز نباشد، ساخت مخزن بدون همزن می‌تواند طراحی ساده‌تری داشته باشد. انتخاب این ویژگی باید بر اساس شرح فرایند انجام شود و نباید بدون ضرورت فنی به مشخصات محصول افزوده شود.

آیا مخزن دوجداره یا عایق‌دار لازم است؟

نیاز به جداره دوم، ژاکت حرارتی یا عایق به شرایط دمایی فرایند وابسته است. اگر لازم باشد دمای سیال کنترل شود، ممکن است استفاده از ژاکت یا کویل بررسی شود. اگر هدف کاهش تبادل حرارتی با محیط باشد، عایق می‌تواند در طراحی مطرح شود. با این حال، هرکدام از این امکانات باید با نوع سیال، دمای کار و روش بهره‌برداری سازگار باشند.

نکته مهم آن است که فشار طراحی فضای داخلی مخزن و فشار طراحی ژاکت یا فضای بین جداره‌ها لزوماً یکسان نیست. هر فضای تحت فشار یا خلأ باید بر اساس شرایط واقعی خود بررسی شود. همچنین وجود جداره دوم به معنای مقاوم‌بودن خودکار مخزن در برابر خلأ و فشار نیست؛ طراحی مکانیکی هر بخش و نحوه اتصال آن‌ها باید به‌صورت یک مجموعه ارزیابی شود.

مراحل طراحی و ساخت مخزن استیل خلأ و فشار ترکیبی

فرایند ساخت این نوع مخزن باید با جمع‌آوری اطلاعات فنی و تعیین مبانی طراحی آغاز شود. در مرحله نخست، مشخصات سیال، ظرفیت مفید، محدوده فشار مثبت، سطح خلأ، دمای کار و شرایط احتمالی غیرعادی مشخص می‌شوند. سپس شکل کلی مخزن، ابعاد، نوع عدسی‌ها، محل اتصالات و تجهیزات جانبی بر اساس نیاز پروژه بررسی می‌شوند.

پس از تعیین مبانی طراحی، محاسبات مکانیکی مربوط به فشار داخلی و خارجی انجام می‌شوند. در این مرحله، مقاومت در برابر کمانش تحت خلأ، تنش‌های ناشی از فشار مثبت، اثر بازشوها، بارهای تکیه‌گاهی و سایر بارهای مؤثر باید بررسی شوند. در صورت نیاز، تقویت‌کننده‌ها یا تغییرات هندسی در طرح لحاظ می‌شوند. انتخاب استاندارد طراحی نیز باید بر اساس نوع تجهیز، محدوده فشار و الزامات قانونی و پروژه صورت گیرد.

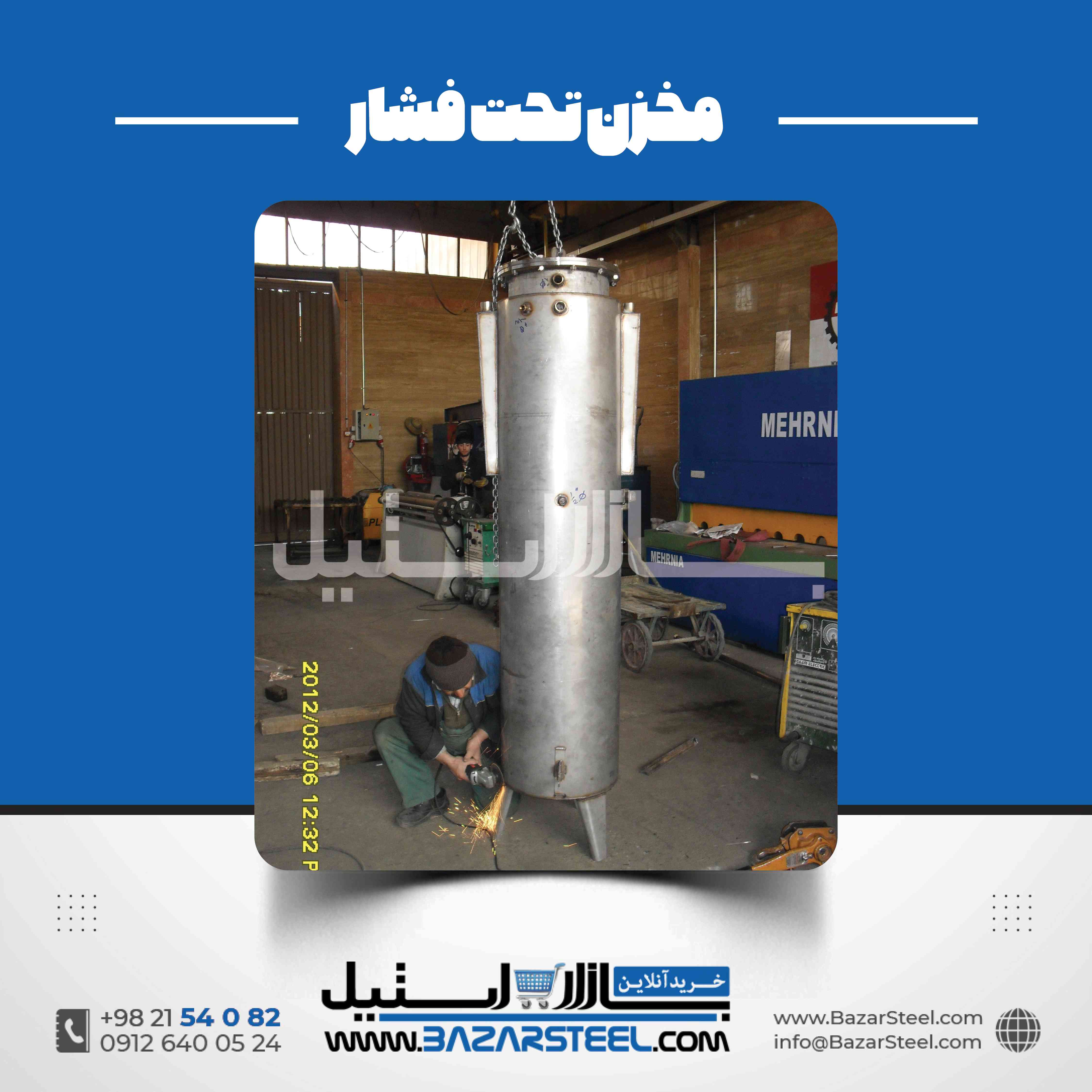

پس از تأیید طرح، انتخاب ورق و قطعات متناسب با مشخصات فنی انجام می‌شود. برش، فرم‌دهی، مونتاژ، جوشکاری و تکمیل سطح باید با روش‌های متناسب با جنس و الزامات ساخت انجام شوند. کنترل کیفیت جوش‌ها و بررسی ابعادی از مراحل مهم ساخت هستند؛ زیرا تغییرات هندسی، ناهم‌محوری یا عیوب ساخت می‌توانند بر عملکرد مخزن اثر بگذارند.

در پایان، بازرسی‌ها و آزمون‌های موردنیاز باید مطابق مبنای طراحی، استاندارد مربوطه و برنامه کنترل کیفیت پروژه تعریف شوند. روش آزمون فشار مثبت و آزمون خلأ یکسان نیست و باید توسط افراد صلاحیت‌دار، با تجهیزات مناسب و دستورالعمل ایمن انجام شود. نوع آزمون، فشار آزمون، معیار پذیرش و مدارک تحویلی باید از قبل مشخص باشند. انجام آزمون به‌تنهایی جایگزین طراحی صحیح نیست.

استاندارد و کنترل کیفیت

استاندارد ساخت مخزن باید با نوع تجهیز و شرایط واقعی بهره‌برداری تناسب داشته باشد. در پروژه‌های مخازن تحت فشار، ممکن است استانداردهای تخصصی طراحی و ساخت تجهیزات تحت فشار، الزامات بازرسی و مستندات فنی مطرح شوند. انتخاب استاندارد نهایی باید بر اساس مشخصات پروژه و مقررات قابل‌اعمال انجام شود؛ بنابراین، نمی‌توان یک استاندارد یا گواهی مشخص را بدون اطلاعات پروژه برای تمام مخازن اعلام کرد.

مدارک فنی می‌توانند بر حسب قرارداد شامل نقشه ساخت، مشخصات مواد، مستندات جوشکاری، سوابق بازرسی، گزارش آزمون و مدارک مربوط به کنترل کیفیت باشند. در پروژه‌هایی که ردیابی مواد یا گواهی‌های خاص موردنیاز است، این الزامات باید پیش از خرید مواد و آغاز ساخت در اسناد سفارش درج شوند.

در ارزیابی کیفیت مخزن، باید به انطباق محصول نهایی با مشخصات طراحی توجه شود. جنس ورق، ابعاد، وضعیت جوش‌ها، کیفیت پرداخت، صحت اتصالات، تجهیزات نصب‌شده و نتایج آزمون‌های موردنیاز، هرکدام بخشی از ارزیابی هستند. تأیید نهایی باید بر اساس مدارک معتبر و الزامات همان پروژه صورت گیرد.

عوامل مؤثر بر قیمت مخزن استیل خلأ و فشار ترکیبی

قیمت مخزن استیل خلأ و فشار ترکیبی به مشخصات فنی و پیچیدگی ساخت وابسته است. از آنجا که این محصول باید برای دو وضعیت فشار متفاوت بررسی شود، هزینه آن را نمی‌توان فقط با ظرفیت یا وزن ورق برآورد کرد. ابتدا باید مبانی طراحی و محدوده عملکرد موردنیاز مشخص شوند.

• ظرفیت و ابعاد: حجم مفید، قطر، ارتفاع یا طول مخزن و شکل هندسی بر میزان مواد و زمان ساخت اثر دارند.
• گرید استیل: نوع آلیاژ باید با شرایط سیال و الزامات خوردگی سازگار باشد و بر هزینه مواد اولیه اثر می‌گذارد.
• فشار مثبت طراحی: مقدار فشار طراحی می‌تواند بر محاسبات، ضخامت و جزئیات مکانیکی تأثیر بگذارد.
• سطح خلأ: میزان خلأ موردنیاز و شرایط فشار خارجی می‌توانند نیاز به تقویت یا تغییر طراحی ایجاد کنند.
• دمای کار: دمای فرایند بر انتخاب مواد، طراحی و آب‌بندی اثرگذار است.
• نوع عدسی و تقویت‌کننده‌ها: شکل انتهایی مخزن و نیاز به تقویت سازه‌ای در هزینه ساخت مؤثرند.
• تجهیزات جانبی: همزن، ژاکت، عایق، شیرها، اتصالات و تجهیزات اندازه‌گیری هزینه نهایی را تغییر می‌دهند.
• کیفیت سطح و الزامات بهداشتی: سطح پرداخت، قابلیت نظافت و الزامات ویژه فرایند بر زمان و هزینه ساخت اثر دارند.
• استاندارد و آزمون‌ها: الزامات طراحی، بازرسی، آزمون و مستندسازی باید در برآورد هزینه لحاظ شوند.
• حمل و نصب: ابعاد، وزن، شرایط دسترسی و نیازهای نصب می‌توانند بر هزینه اجرای پروژه اثر بگذارند.

برای دریافت برآورد قابل اتکا، لازم است ظرفیت، ابعاد تقریبی، جنس موردنظر، فشار مثبت طراحی، سطح خلأ، دمای کاری و تجهیزات جانبی موردنیاز مشخص باشند. اگر هنوز نقشه کامل وجود ندارد، ارائه شرح فرایند و اطلاعات اولیه می‌تواند مبنایی برای بررسی فنی و تهیه طرح پیشنهادی باشد.

هنگام سفارش مخزن استیل خلأ و فشار چه اطلاعاتی لازم است؟

هرچه اطلاعات اولیه دقیق‌تر باشد، احتمال اختلاف میان نیاز واقعی فرایند و مشخصات محصول ساخته‌شده کمتر می‌شود. پیش از سفارش، بهتر است اطلاعات زیر جمع‌آوری شوند:

• حجم مفید موردنیاز و میزان پرشدگی معمول مخزن.
• نوع سیال یا ماده و اطلاعات لازم درباره خواص شیمیایی آن.
• فشار کاری و فشار طراحی مثبت با واحد مشخص.
• سطح خلأ موردنیاز و مشخص‌بودن مبنای فشار.
• دمای معمول، حداقل و حداکثر دمای فرایند.
• نیاز یا عدم نیاز به همزن، ژاکت، کویل یا عایق.
• تعداد، اندازه و محل اتصالات ورودی و خروجی.
• نحوه نصب، محدودیت فضای محل و شرایط حمل.
• الزامات نظافت، کیفیت سطح و سازگاری با مواد شیمیایی.
• استاندارد موردنیاز و نوع مدارک، بازرسی‌ها و آزمون‌های قابل‌قبول.

اگر فرایند شامل تغییرات سریع فشار، گرم‌کردن و سردکردن، تزریق گاز، تخلیه با پمپ یا احتمال بسته‌شدن مسیرهای ورودی و خروجی است، این شرایط نیز باید به طراح اعلام شوند. بارگذاری‌های گذرا یا شرایط غیرعادی می‌توانند در انتخاب تجهیزات حفاظتی و مبانی طراحی اهمیت داشته باشند.

نکات ایمنی در بهره‌برداری

مخزن خلأ و فشار ترکیبی باید فقط در محدوده عملکرد تأییدشده خود استفاده شود. تجاوز از فشار طراحی، ایجاد خلأ بیش از مقدار مجاز، افزایش دمای خارج از محدوده یا تغییر در شرایط فرایند می‌تواند ایمنی تجهیز را تحت تأثیر قرار دهد. دستورالعمل بهره‌برداری باید حدود مجاز، توالی مراحل و روش برخورد با شرایط غیرعادی را مشخص کند.

پیش از اعمال خلأ یا فشار مثبت، لازم است وضعیت شیرها، اتصالات، آب‌بندی‌ها و تجهیزات اندازه‌گیری مطابق دستورالعمل بررسی شود. سامانه‌های کنترلی و حفاظتی باید متناسب با خطرهای شناسایی‌شده انتخاب و نگهداری شوند. در صورت نیاز به شیر اطمینان، حفاظت در برابر خلأ یا تجهیزات قطع اضطراری، انتخاب و تنظیم آن‌ها باید بر اساس محاسبات و شرایط واقعی فرایند انجام شود.

بازکردن دریچه‌ها، تعمیر، نظافت یا ورود به مخزن در شرایطی که تجهیز تحت فشار یا خلأ است، مجاز نیست. پیش از انجام عملیات تعمیراتی باید مخزن طبق دستورالعمل ایمن از فرایند جدا، فشار آن به شکل کنترل‌شده هم‌فشار با محیط و محتویات آن تخلیه شود. برای مواد خطرناک، علاوه بر این اقدامات، الزامات اختصاصی ایزوله‌سازی، پاک‌سازی و ایمنی شیمیایی نیز باید رعایت شوند.

همچنین استفاده از مخزن در فرایندی متفاوت از کاربرد اولیه، تغییر گرید یا ضخامت قطعات، ایجاد بازشوهای جدید یا افزودن تجهیزات جانبی بدون بررسی فنی می‌تواند بر اعتبار طراحی تأثیر بگذارد. هرگونه تغییر مهم باید پیش از اجرا ارزیابی و مستند شود.

سوالات متداول درباره مخزن استیل خلأ و فشار ترکیبی

آیا هر مخزن استیل تحت فشار برای خلأ نیز مناسب است؟

خیر. طراحی برای فشار مثبت و طراحی برای فشار خارجی یا خلأ، شرایط مکانیکی متفاوتی دارند. مخزن باید برای هر دو وضعیت ارزیابی شده باشد و قابلیت آن از روی جنس استیل یا ضخامت ظاهری بدنه قابل تأیید نیست.

آیا می‌توان مخزن خلأ و فشار را با استیل 304 ساخت؟

امکان انتخاب استیل 304 به شرایط پروژه، نوع سیال، دما، خوردگی و الزامات مکانیکی بستگی دارد. انتخاب گرید نهایی باید پس از بررسی فنی انجام شود. در بعضی کاربردها ممکن است استیل 316 یا آلیاژ دیگری مناسب‌تر باشد.

آیا مخزن ترکیبی می‌تواند همزن داشته باشد؟

بله، در صورت نیاز فرایند می‌توان همزن را در طراحی لحاظ کرد. نوع همزن، توان، گشتاور، آب‌بندی شفت و بارهای واردشده به مخزن باید با شرایط خلأ و فشار مثبت سازگار باشند.

آیا امکان ساخت مخزن دوجداره با قابلیت خلأ و فشار وجود دارد؟

این موضوع به طراحی پروژه بستگی دارد. اگر مخزن دارای ژاکت یا فضای بین جداره‌ها باشد، شرایط فشار هر بخش باید مشخص و جداگانه ارزیابی شود. وجود جداره دوم به‌تنهایی قابلیت کار در خلأ و فشار را تضمین نمی‌کند.

برای اعلام قیمت چه اطلاعاتی باید ارائه شود؟

ظرفیت، ابعاد، گرید استیل، فشار مثبت طراحی، سطح خلأ، دمای کاری، نوع سیال و تجهیزات جانبی از اطلاعات اصلی موردنیاز هستند. همچنین باید مشخص شود که چه استاندارد، آزمون و مدارکی برای پروژه لازم است.

آیا مخزن باید برای خلأ کامل طراحی شود؟

خیر، سطح خلأ موردنیاز به فرایند بستگی دارد. در بعضی کاربردها خلأ جزئی کافی است و در برخی دیگر، طراحی برای خلأ کامل لازم می‌شود. تعیین این موضوع باید بر اساس شرایط واقعی کار و تحلیل مهندسی انجام شود.

آیا افزودن تقویت‌کننده همیشه ضروری است؟

خیر. نیاز به تقویت‌کننده، ضخامت بیشتر یا تغییر هندسه به نتایج محاسبات طراحی وابسته است. این تصمیم باید با توجه به ابعاد، سطح خلأ، فشار مثبت، جنس و سایر بارهای مؤثر گرفته شود.

چه آزمون‌هایی برای مخزن خلأ و فشار انجام می‌شود؟

نوع آزمون به استاندارد طراحی، مشخصات قرارداد و شرایط تجهیز بستگی دارد. آزمون فشار مثبت، آزمون خلأ و بازرسی جوش‌ها روش‌ها و معیارهای متفاوتی دارند. برنامه آزمون باید پیش از ساخت مشخص شود و اجرای آن توسط افراد صلاحیت‌دار انجام گیرد.

خلاصه عربی: خزان الفولاذ المقاوم للصدأ للفراغ والضغط المركب هو وعاء صناعي يُصمَّم للعمل تحت الضغط الموجب وظروف الفراغ وفق متطلبات العملية. يعتمد اختيار التصميم على السعة، ونوع المادة، ودرجة الحرارة، ومستوى الفراغ، وضغط التصميم، ودرجة الفولاذ، ومتطلبات السلامة والاختبار.

English Summary: A combined vacuum and pressure stainless steel tank is an industrial vessel designed to operate under both positive internal pressure and vacuum conditions. Its design depends on process requirements, capacity, material compatibility, operating temperature, pressure and vacuum ratings, structural stability, accessories, and applicable inspection and testing requirements.
