ساخت راکتور استیل؛ طراحی و سفارش ساخت راکتور صنعتی

ساخت راکتور استیل یکی از مراحل مهم در راه‌اندازی یا توسعه خطوط تولیدی است که در آن‌ها واکنش شیمیایی، ترکیب کنترل‌شده مواد، انتقال حرارت یا انجام یک فرایند مشخص درون مخزن اهمیت دارد. برخلاف مخزن ذخیره که وظیفه اصلی آن نگهداری ماده است، راکتور صنعتی باید متناسب با ماهیت فرایند، شرایط عملیاتی، ویژگی‌های مواد و الزامات کنترل فرایند طراحی شود. به همین دلیل، انتخاب یک راکتور مناسب صرفاً با تعیین ظرفیت مخزن یا انتخاب ورق استیل انجام نمی‌شود.

در سفارش ساخت راکتور استیل، عواملی مانند نوع واکنش، خواص شیمیایی و فیزیکی مواد، محدوده دمای کاری، فشار احتمالی داخل مخزن، نحوه اختلاط، روش گرم یا سرد کردن و شرایط تخلیه محصول باید در کنار یکدیگر بررسی شوند. نتیجه این بررسی مشخص می‌کند که راکتور به چه ساختاری نیاز دارد، چه نوع همزنی برای آن مناسب است، آیا وجود ژاکت یا کویل ضروری است و کدام گرید استیل می‌تواند با شرایط فرایند سازگاری داشته باشد.

در مجموعه مخزن استیل، موضوع ساخت راکتور باید بر مبنای نیاز واقعی پروژه و مشخصات مورد انتظار خریدار بررسی شود. اگر قصد سفارش یک راکتور شیمیایی، مخزن واکنش همزن‌دار یا تجهیز فرایندی سفارشی را دارید، ارائه اطلاعات اولیه درباره ماده، ظرفیت، دما، فشار و هدف عملیات کمک می‌کند مسیر طراحی و برآورد هزینه با دقت بیشتری مشخص شود.

راکتور استیل چیست و چه وظیفه‌ای در خط تولید دارد؟

راکتور استیل تجهیزی فرایندی است که برای انجام واکنش یا عملیات مشخص روی یک یا چند ماده طراحی می‌شود. بدنه آن ممکن است از فولاد زنگ‌نزن ساخته شود و بسته به نیاز، به همزن، ژاکت حرارتی، کویل، نازل‌های ورودی و خروجی، حسگرهای دما و فشار یا تجهیزات کنترلی مجهز باشد. همه این اجزا برای تمام راکتورها ضروری نیستند؛ ترکیب نهایی تجهیزات به فرایند موردنظر بستگی دارد.

در یک فرایند شیمیایی، ممکن است مواد اولیه وارد مخزن شوند، با یکدیگر واکنش دهند و پس از رسیدن به شرایط مشخص، محصول از مخزن خارج شود. در چنین کاربردی، راکتور باید امکان کنترل متغیرهای مؤثر بر واکنش را فراهم کند. این متغیرها می‌توانند شامل دما، فشار، زمان ماند، نسبت مواد، شدت اختلاط و سرعت انتقال حرارت باشند.

در برخی کاربردها، راکتور علاوه بر انجام واکنش، وظیفه اختلاط و یکنواخت‌سازی مواد را نیز بر عهده دارد. در بعضی فرایندهای دیگر، کنترل حرارت یا حفظ شرایط عملیاتی اهمیت بیشتری پیدا می‌کند. بنابراین، دو تجهیز که از نظر ظاهری شبیه یکدیگر هستند، ممکن است از نظر طراحی مکانیکی، نوع همزن، تجهیزات جانبی و الزامات ایمنی تفاوت زیادی داشته باشند.

تفاوت راکتور با مخزن ذخیره استیل

مخزن ذخیره معمولاً برای نگهداری ماده تا زمان مصرف، انتقال یا ورود به مرحله بعدی فرایند استفاده می‌شود. در مقابل، راکتور برای انجام یک عملیات فرایندی یا واکنش طراحی می‌شود و ممکن است به امکانات بیشتری برای کنترل شرایط داخلی نیاز داشته باشد.

برای مثال، اگر هدف فقط نگهداری یک مایع در دمای محیط و فشار نزدیک به اتمسفر باشد، یک مخزن ذخیره متناسب با شرایط کاربرد ممکن است پاسخ‌گوی نیاز باشد. اما اگر همان ماده باید با ماده دیگری واکنش دهد، در دمای مشخص نگهداری شود یا تحت فشار کنترل‌شده قرار بگیرد، احتمالاً به تجهیزی با طراحی فرایندی متفاوت نیاز خواهد بود.

برای شناخت گزینه‌های موجود در گروه مخازن، می‌توانید انواع مخازن استیل و کاربردهای آن‌ها را نیز بررسی کنید. انتخاب میان مخزن ذخیره، مخزن همزن‌دار و راکتور باید بر اساس وظیفه واقعی تجهیز در خط تولید انجام شود.

کاربردهای راکتور استیل در صنایع مختلف

کاربرد راکتور به نوع واکنش و شرایط فرایندی وابسته است. استیل در بسیاری از پروژه‌ها به دلیل قابلیت ساخت، امکان ایجاد سطوح قابل نظافت و برخورداری از گریدهای متنوع مورد توجه قرار می‌گیرد؛ بااین‌حال، مقاومت شیمیایی هر گرید باید در برابر مواد واقعی فرایند بررسی شود.

۱. صنایع شیمیایی

در صنایع شیمیایی، راکتور می‌تواند برای انجام واکنش بین مواد اولیه، تولید ترکیبات جدید، آماده‌سازی محلول‌های فرایندی یا اجرای مراحل مختلف سنتز به کار رود. ماهیت ماده، احتمال خورندگی، گرمازایی یا گرماگیری واکنش و نیاز به کنترل فشار از عوامل اصلی طراحی هستند.

برای نمونه، در یک واکنش گرمازا ممکن است لازم باشد گرمای تولیدشده به‌صورت کنترل‌شده از مخزن خارج شود. اگر ظرفیت انتقال حرارت کافی نباشد، دمای ماده می‌تواند از محدوده مطلوب فراتر برود. بنابراین، انتخاب سطح انتقال حرارت، نوع سیال حرارتی، نحوه گردش آن و سامانه کنترل دما باید متناسب با فرایند انجام شود.

همچنین اگر مواد فرایندی خورنده باشند، انتخاب متریال باید بر اساس ترکیب شیمیایی، غلظت، دما، ناخالصی‌ها و شرایط تماس صورت گیرد. صرف استفاده از عنوان استیل یا انتخاب یک گرید رایج، سازگاری با تمام مواد شیمیایی را تضمین نمی‌کند.

۲. صنایع رزین و پلیمر

در برخی خطوط تولید رزین و محصولات پلیمری، راکتور برای ترکیب مواد اولیه و انجام واکنش در شرایط دمایی کنترل‌شده استفاده می‌شود. در این کاربردها، تغییر ویسکوزیته ماده در طول فرایند می‌تواند طراحی همزن، توان محرک و نحوه انتقال حرارت را تحت تأثیر قرار دهد.

در آغاز عملیات ممکن است ماده روان باشد، اما با پیشرفت واکنش غلیظ‌تر شود. در چنین شرایطی، انتخاب همزنی که فقط برای ویسکوزیته اولیه مناسب باشد، ممکن است به اختلاط ناکافی یا افزایش بار مکانیکی منجر شود. به همین دلیل، باید رفتار ماده در مراحل مختلف فرایند بررسی شود.

در پروژه‌های رزین، احتمال تشکیل رسوب، چسبندگی محصول به سطح داخلی، نیاز به تخلیه کامل و روش شست‌وشو نیز اهمیت دارد. هندسه کف، موقعیت خروجی و قابلیت دسترسی برای نظافت باید با توجه به ویژگی‌های محصول تعیین شوند.

۳. صنایع غذایی

در بعضی فرایندهای غذایی، از راکتور یا مخزن فرایندی برای ترکیب مواد، انجام عملیات حرارتی یا اجرای فرایندهای شیمیایی و زیستی مجاز در خط تولید استفاده می‌شود. در این کاربردها، سازگاری مواد در تماس با محصول، قابلیت نظافت و جلوگیری از باقی‌ماندن مواد در نقاط غیرقابل دسترس اهمیت دارد.

انتخاب استیل باید متناسب با ترکیب محصول، اسیدیته، نمک‌ها، مواد پاک‌کننده و شرایط شست‌وشو انجام شود. همچنین کیفیت پرداخت سطح داخلی، طراحی اتصالات و قابلیت تخلیه به الزامات واقعی بهداشتی پروژه وابسته است. استفاده از استیل به‌تنهایی به معنای تأیید خودکار تجهیز برای هر کاربرد غذایی نیست.

۴. صنایع دارویی و محصولات بهداشتی

در کاربردهای دارویی و بهداشتی، کنترل آلودگی، امکان شست‌وشو، قابلیت بازرسی و سازگاری متریال با محصول اهمیت زیادی دارد. بسته به نوع فرایند، ممکن است مستندات متریال، الزامات پرداخت سطح، طراحی اتصالات بهداشتی و روش‌های اعتبارسنجی نظافت نیز مطرح شوند.

اگر راکتور برای فرایندی با الزامات سخت‌گیرانه بهداشتی سفارش داده می‌شود، این الزامات باید از ابتدای پروژه مشخص باشند. در غیر این صورت، ممکن است پس از ساخت، تغییر در اتصالات، سطح داخلی یا ساختار تجهیز هزینه‌بر شود. رعایت الزامات اختصاصی صنایع دارویی نباید بدون تعریف معیارهای پروژه مفروض گرفته شود.

۵. صنایع آرایشی و شوینده

در تولید برخی محصولات آرایشی، بهداشتی و شوینده، عملیات اختلاط، کنترل دما و ترکیب مرحله‌ای مواد می‌تواند به تجهیزات فرایندی ویژه نیاز داشته باشد. بسته به محصول، همزن ممکن است برای پخش یکنواخت مواد، کاهش تجمع ذرات، ایجاد امولسیون یا حفظ همگنی مورد استفاده قرار گیرد.

همه این فرایندها الزاماً به راکتور تحت فشار نیاز ندارند. در بسیاری از کاربردها، مخزن فرایندی مجهز به همزن و سامانه حرارتی مناسب است؛ اما در صورت وجود واکنش، فشار یا شرایط ویژه، باید طراحی دقیق‌تری انجام شود. تشخیص نوع تجهیز باید از شرح عملیات تولید آغاز شود، نه از نامی که به‌صورت عمومی برای دستگاه استفاده می‌شود.

اجزای اصلی راکتور استیل

ساختار راکتور بر اساس فرایند تغییر می‌کند، اما شناخت اجزای اصلی به خریدار کمک می‌کند نیازهای خود را هنگام استعلام دقیق‌تر بیان کند.

بدنه و کف مخزن

بدنه، فضای اصلی نگهداری مواد و محل انجام عملیات فرایندی را تشکیل می‌دهد. قطر، ارتفاع، شکل کف و هندسه کلی باید متناسب با ظرفیت، نوع همزن، فضای نصب و شرایط طراحی تعیین شوند. شکل کف می‌تواند بر تخلیه محصول، گردش سیال و امکان نظافت اثر بگذارد.

در راکتورهایی که فشار داخلی یا خلأ در آن‌ها مطرح است، بدنه و کف باید بر اساس بارهای طراحی و ضوابط مهندسی مربوط بررسی شوند. نمی‌توان ضخامت مناسب را فقط از روی حجم مخزن تعیین کرد؛ فشار، قطر، جنس، دما، نوع اتصالات، خوردگی مجاز و شرایط ساخت نیز در این تصمیم مؤثرند.

سیستم همزن

در صورت نیاز به اختلاط، سیستم همزن می‌تواند شامل موتور، گیربکس، محور، پروانه و آب‌بندی محل عبور محور باشد. انتخاب این مجموعه به ویسکوزیته ماده، چگالی، هدف اختلاط، حجم کاری و تغییرات خواص ماده در طول فرایند بستگی دارد.

همزن پدالی ممکن است برای برخی عملیات اختلاط عمومی مناسب باشد، درحالی‌که پروانه‌های توربینی، لنگری یا طرح‌های دیگر برای شرایط متفاوتی انتخاب می‌شوند. این نام‌ها جایگزین محاسبه و بررسی فرایند نیستند. نوع پروانه، قطر، سرعت چرخش و توان موردنیاز باید با مشخصات ماده و هندسه راکتور هماهنگ باشند.

در مواد غلیظ یا فرایندهایی که احتمال ایجاد نواحی کم‌تحرک وجود دارد، شکل همزن و فاصله آن از بدنه اهمیت ویژه‌ای پیدا می‌کند. همچنین اگر فرایند مستلزم کنترل ورود هوا، محدودکردن آلودگی یا حفظ فشار باشد، آب‌بندی محور باید متناسب با شرایط کاری انتخاب شود.

ژاکت و کویل حرارتی

ژاکت معمولاً فضایی پیرامون بخشی از بدنه است که امکان عبور سیال گرم یا سرد را فراهم می‌کند. کویل نیز می‌تواند در داخل یا خارج مخزن قرار گیرد تا انتقال حرارت انجام شود. انتخاب بین این روش‌ها به بار حرارتی، نوع سیال، ویسکوزیته، فضای داخلی، قابلیت نظافت و محدودیت‌های ساخت وابسته است.

در یک راکتور ممکن است بخار، آب گرم، آب سرد یا سیال حرارتی دیگری مورد نیاز باشد؛ اما نوع سیال، فشار و دمای مدار حرارتی باید جداگانه مشخص شوند. فشار مجاز ژاکت الزاماً با فشار مجاز محفظه اصلی یکسان نیست و هر بخش باید بر اساس شرایط طراحی خودش ارزیابی شود.

نازل‌ها و اتصالات

نازل‌ها برای ورود مواد اولیه، خروج محصول، نصب حسگرها، اتصال خطوط فرایندی و انجام عملیات موردنیاز در نظر گرفته می‌شوند. تعداد، قطر، نوع اتصال و موقعیت آن‌ها باید با نقشه فرایندی و محدودیت‌های بهره‌برداری هماهنگ باشد.

افزودن نازل‌های غیرضروری می‌تواند هزینه ساخت، نقاط بالقوه نشتی و پیچیدگی نظافت را افزایش دهد. در مقابل، حذف یک اتصال ضروری ممکن است بهره‌برداری یا تعمیرات را دشوار کند. بهتر است محل اتصالات در مرحله طراحی و پیش از آغاز ساخت مشخص شود.

ابزار دقیق و کنترل

بسته به فرایند، ممکن است اندازه‌گیری دما، فشار، سطح، سرعت همزن یا پارامترهای دیگر موردنیاز باشد. نوع حسگر و محل نصب آن باید به‌گونه‌ای انتخاب شود که اندازه‌گیری نماینده شرایط واقعی فرایند باشد و در معرض آسیب غیرضروری قرار نگیرد.

در واکنش‌هایی که تغییر دما یا فشار می‌تواند خطر ایجاد کند، طراحی سامانه کنترل و حفاظت باید توسط متخصصان ذی‌صلاح انجام شود. نصب یک نمایشگر یا حسگر به‌تنهایی جایگزین طراحی ایمنی فرایند نیست.

انتخاب گرید استیل برای ساخت راکتور

انتخاب گرید استیل از مهم‌ترین تصمیم‌های فنی و اقتصادی در ساخت راکتور است. دو گرید که از نظر ظاهری مشابه هستند، ممکن است در برابر یک ماده مشخص رفتار متفاوتی داشته باشند. به همین دلیل، انتخاب متریال باید بر اساس شرایط واقعی تماس با محصول انجام شود.

استیل ۳۰۴

استیل ۳۰۴ در بسیاری از تجهیزات صنعتی و مخازن کاربرد دارد و در محیط‌های مناسب می‌تواند گزینه‌ای اقتصادی باشد. بااین‌حال، مقاومت آن در برابر خوردگی به ترکیب ماده، دما، غلظت، شرایط شست‌وشو و وجود یون‌هایی مانند کلرید وابسته است. بنابراین، انتخاب آن برای راکتور باید پس از بررسی سازگاری شیمیایی انجام شود.

استیل ۳۱۶ و ۳۱۶L

گریدهای ۳۱۶ و ۳۱۶L به دلیل وجود مولیبدن در ترکیب خود، در بسیاری از محیط‌ها نسبت به گرید ۳۰۴ مقاومت بهتری در برابر برخی انواع خوردگی موضعی دارند. گرید ۳۱۶L نیز کربن پایین‌تری دارد که می‌تواند در کنترل برخی مسائل خوردگی مرتبط با جوشکاری مفید باشد.

بااین‌حال، هیچ‌یک از این گریدها برای تمام مواد شیمیایی، دماها و غلظت‌ها مناسب نیستند. انتخاب نهایی باید بر مبنای اطلاعات معتبر سازگاری مواد، شرایط فرایند و الزامات پروژه صورت گیرد. در کاربردهای ویژه ممکن است بررسی آلیاژهای دیگر نیز ضروری باشد.

چه اطلاعاتی برای تعیین متریال لازم است؟

• نام شیمیایی و ترکیب مواد در تماس با سطح داخلی.
• غلظت و میزان ناخالصی‌های مؤثر بر خوردگی.
• حداقل و حداکثر دمای عملیاتی.
• شرایط شست‌وشو و مواد شوینده مورد استفاده.
• مدت و الگوی تماس ماده با بدنه.
• الزامات بهداشتی یا مستندات متریال، در صورت نیاز.

برای آشنایی بیشتر با تفاوت گریدهای استیل، می‌توانید راهنمای گریدهای استیل را بررسی کنید. اطلاعات عمومی این منابع باید با شرایط واقعی پروژه تطبیق داده شوند و به‌تنهایی تأییدیه سازگاری متریال محسوب نمی‌شوند.

انواع راکتور استیل از نظر ساختار و عملکرد

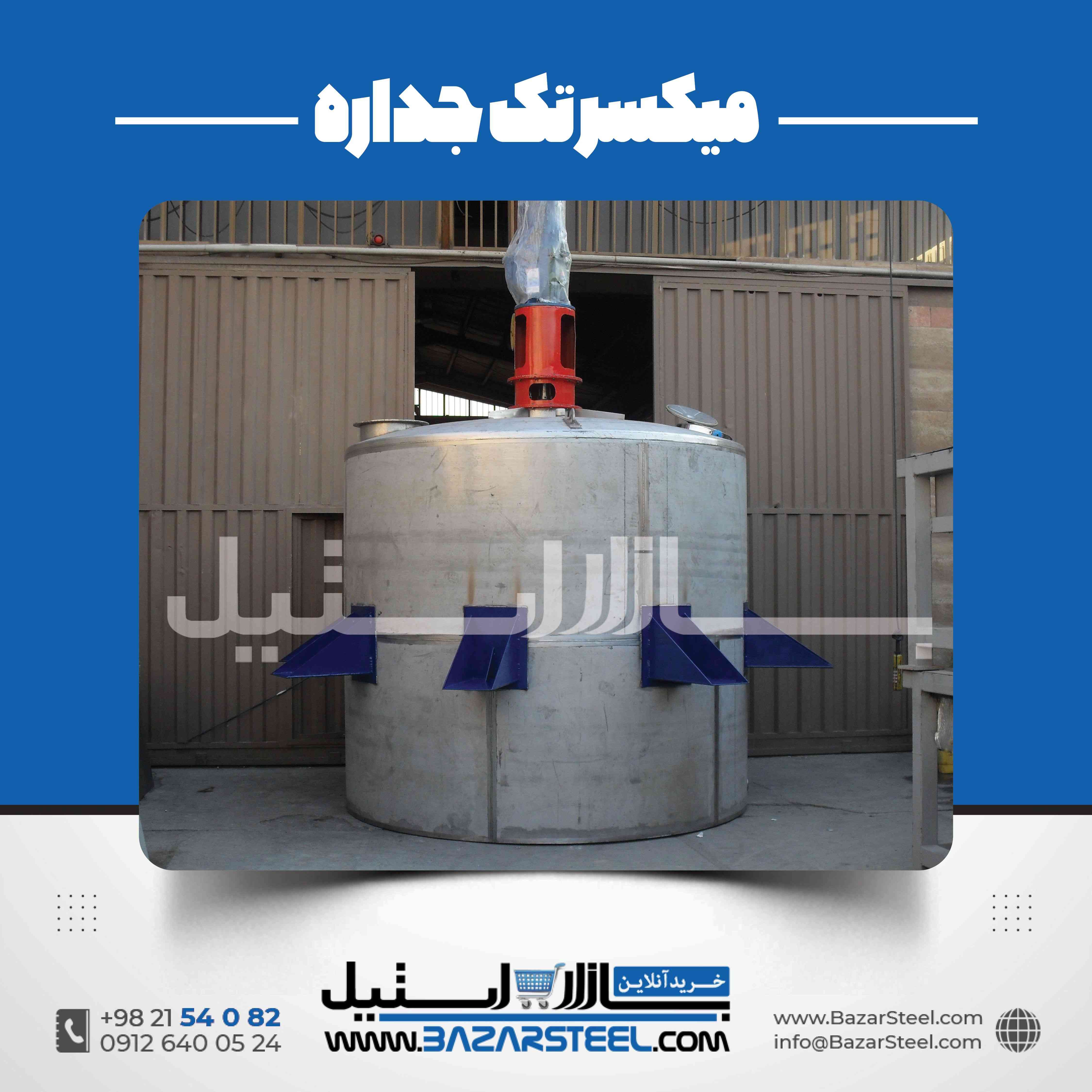

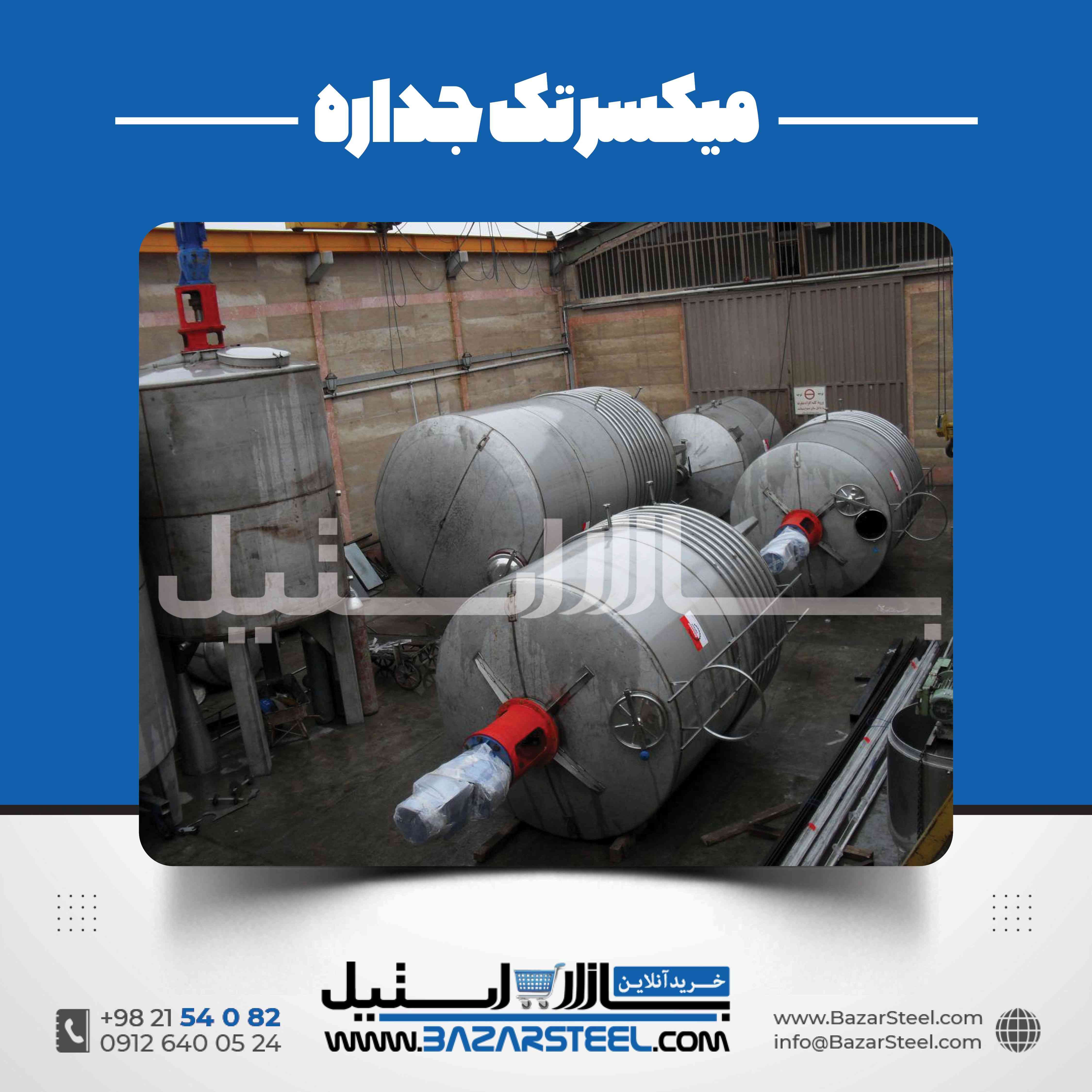

راکتور تک‌جداره

در ساختار تک‌جداره، محفظه اصلی وظیفه نگهداری مواد را بر عهده دارد و انتقال حرارت، در صورت نیاز، باید با روش متناسب دیگری انجام شود. این ساختار برای برخی فرایندهایی مناسب است که به ژاکت پیرامونی نیاز ندارند یا شرایط حرارتی آن‌ها با تجهیزات دیگری تأمین می‌شود.

تک‌جداره بودن به معنای مناسب‌بودن خودکار برای فشار، دمای خاص یا هر نوع ماده نیست. این موارد همچنان به طراحی و مشخصات واقعی تجهیز وابسته هستند.

راکتور دوجداره

راکتور دوجداره می‌تواند دارای فضای ژاکت برای گردش سیال حرارتی باشد. این فضا امکان گرم‌کردن یا سردکردن غیرمستقیم ماده داخل راکتور را فراهم می‌کند. انتخاب این ساختار زمانی اهمیت دارد که کنترل دما بخشی از فرایند باشد.

در طراحی دوجداره باید شرایط هر دو محفظه، فشار سیال حرارتی، نیاز انتقال حرارت و نحوه گردش سیال بررسی شود. همچنین باید مشخص باشد که کدام بخش در معرض فشار قرار دارد و هر مدار به چه الزامات طراحی و آزمونی نیازمند است.

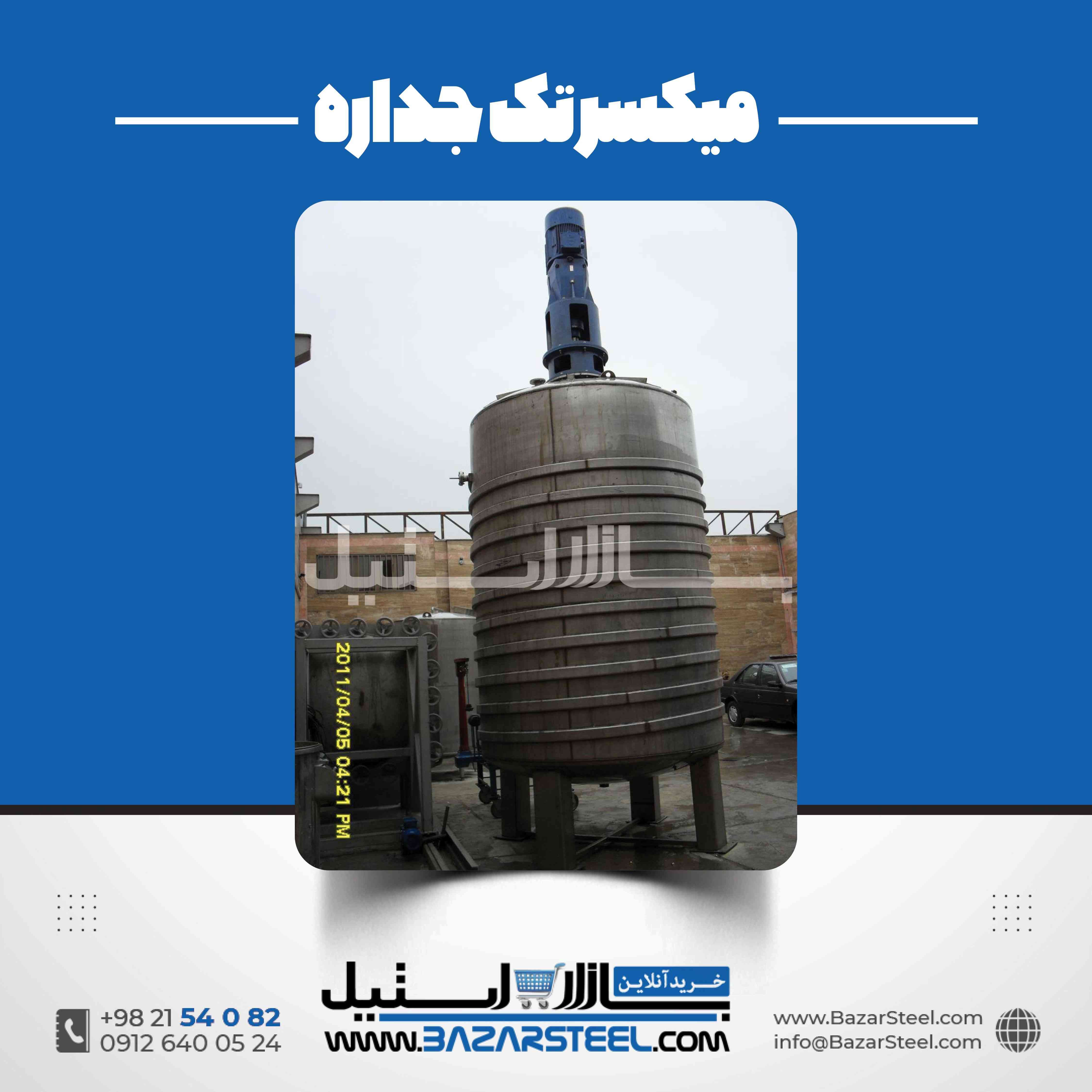

راکتور مجهز به کویل

کویل حرارتی می‌تواند در داخل یا بیرون محفظه قرار بگیرد و برای انتقال حرارت استفاده شود. کویل داخلی ممکن است سطح انتقال حرارت مناسبی ایجاد کند، اما حضور آن در فضای فرایند می‌تواند بر جریان، اختلاط، تمیزکاری یا تخلیه اثر بگذارد. بنابراین، استفاده از کویل باید با توجه به نوع ماده و عملیات انجام شود.

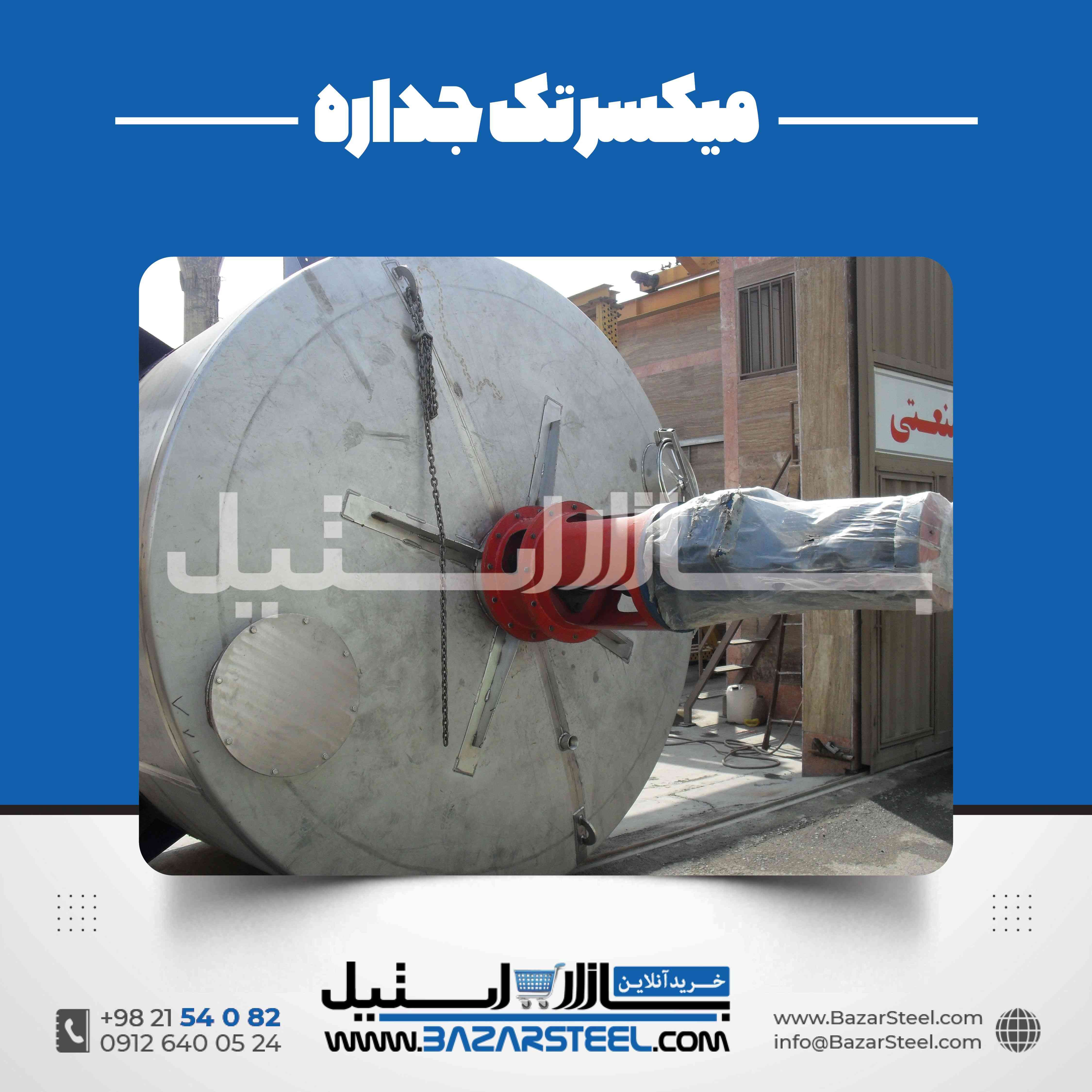

راکتور همزن‌دار

راکتور همزن‌دار برای فرایندهایی کاربرد دارد که اختلاط، یکنواختی یا بهبود انتقال جرم و حرارت اهمیت دارد. بااین‌حال، هر مخزن همزن‌دار را نمی‌توان راکتور فرایندی دانست. تفاوت اصلی در هدف عملیات و الزامات طراحی است.

برای بررسی خانواده تجهیزات اختلاط، صفحه انواع میکسر استیل می‌تواند نقطه شروع مناسبی باشد. اگر هدف فقط اختلاط باشد، ممکن است میکسر صنعتی مناسب‌تر از راکتور کامل باشد؛ اما اگر واکنش و کنترل شرایط فرایندی مطرح باشد، انتخاب باید گسترده‌تر بررسی شود.

راکتور تحت فشار

اگر واکنش در فشار بالاتر از فشار محیط انجام شود یا فرایند مستلزم حفظ فشار داخلی باشد، تجهیز باید به‌عنوان یک سامانه تحت فشار بررسی شود. در چنین شرایطی، فشار و دمای طراحی، جنس و ضخامت اجزا، هندسه، نازل‌ها، اتصالات، آب‌بندی، الزامات ساخت و روش‌های بازرسی باید مطابق ضوابط فنی و قانونی قابل اعمال تعیین شوند.

راکتور تحت فشار را نباید با تغییر ساده ضخامت یک مخزن معمولی تعریف کرد. محاسبات طراحی، انتخاب استاندارد مناسب و ارزیابی خطرهای فرایند باید پیش از ساخت انجام شوند. هیچ فشار کاری مشخصی را نمی‌توان بدون بررسی مدارک طراحی به تمام راکتورهای استیل نسبت داد.

مراحل طراحی و ساخت راکتور استیل

طراحی و ساخت راکتور صنعتی باید از تعریف نیاز فرایندی آغاز شود. انتخاب زودهنگام ابعاد، گرید یا تجهیزات جانبی بدون شناخت شرایط کار می‌تواند باعث تغییرات پرهزینه در مراحل بعدی شود.

مرحله اول: جمع‌آوری اطلاعات فرایند

در ابتدا باید مشخص شود راکتور چه عملیاتی انجام می‌دهد، چه موادی وارد آن می‌شوند، محصول نهایی چیست و شرایط کاری چگونه تغییر می‌کند. ظرفیت اسمی، حجم کاری، مدت هر چرخه، نحوه ورود مواد و شیوه تخلیه از اطلاعات مهم این مرحله هستند.

اگر فرایند واکنش شیمیایی دارد، اطلاعات مربوط به گرمازایی یا گرماگیری، احتمال تولید گاز، تغییر ویسکوزیته و حساسیت واکنش به دما نیز باید بررسی شوند. این اطلاعات مبنای تصمیم‌گیری درباره طراحی مکانیکی و تجهیزات کنترلی قرار می‌گیرند.

مرحله دوم: تعیین ساختار و ظرفیت

ظرفیت موردنیاز باید با توجه به حجم واقعی عملیات و فضای لازم برای اختلاط، انبساط یا تشکیل کف در صورت وقوع تعیین شود. ظرفیت اسمی مخزن با حجم کاری قابل استفاده یکسان نیست. پرکردن بیش از حد می‌تواند فضای لازم برای اختلاط یا کنترل شرایط فرایندی را کاهش دهد.

ابعاد راکتور نیز باید با محل نصب، مسیر انتقال، محدودیت ارتفاع، دسترسی برای تعمیرات و امکان جابه‌جایی هماهنگ باشند. در پروژه‌هایی که فضای نصب محدود است، بررسی ابعاد از ابتدا اهمیت بیشتری پیدا می‌کند.

مرحله سوم: انتخاب متریال و روش انتقال حرارت

پس از شناخت ماده و شرایط کاری، گرید استیل و ساختار انتقال حرارت بررسی می‌شوند. در صورت نیاز به گرمایش یا سرمایش، باید بار حرارتی، دمای ورودی و خروجی سیال، شرایط گردش و سطح انتقال حرارت موردنیاز تعیین شود.

در این مرحله باید از انتخاب تجهیز بر اساس یک ویژگی منفرد، مانند ظرفیت یا ضخامت ورق، خودداری کرد. عملکرد مناسب حاصل هماهنگی طراحی مکانیکی، انتقال حرارت، اختلاط و کنترل فرایند است.

مرحله چهارم: طراحی همزن و اتصالات

اگر همزن موردنیاز باشد، نوع پروانه، سرعت، توان، گشتاور، محور و آب‌بندی بر اساس خواص ماده و هدف عملیات بررسی می‌شوند. در کنار آن، محل نازل‌های ورود و خروج، حسگرها، دریچه‌های دسترسی و سایر اتصالات باید مشخص شود.

تغییر در موقعیت اتصالات یا ابعاد همزن پس از آغاز ساخت ممکن است به اصلاح نقشه و افزایش هزینه منجر شود. به همین دلیل، نهایی‌کردن نیازهای فرایندی پیش از ساخت اهمیت دارد.

مرحله پنجم: تهیه نقشه و مشخصات فنی

نقشه ساخت و مشخصات فنی باید ابعاد اصلی، متریال، اجزا، اتصالات و الزامات عملکردی موردنیاز را روشن کنند. اگر تجهیز تحت فشار است یا استاندارد مشخصی برای پروژه الزام شده، این موضوع باید در مدارک طراحی منعکس شود.

در پروژه‌های صنعتی، تأیید نقشه و مشخصات پیش از شروع ساخت می‌تواند از اختلاف برداشت میان سفارش‌دهنده و سازنده جلوگیری کند. مسئولیت تأیید طراحی نهایی باید مطابق قرارداد و الزامات قانونی پروژه مشخص باشد.

مرحله ششم: ساخت، مونتاژ و کنترل کیفیت

عملیات ساخت می‌تواند برش، شکل‌دهی، آماده‌سازی لبه‌ها، جوشکاری، مونتاژ اجزا و نصب اتصالات را در بر بگیرد. روش‌های اجرایی باید با متریال، ضخامت، نوع اتصال و الزامات طراحی سازگار باشند.

در راکتورهای استیل، کنترل آلودگی سطح، انتخاب مواد مصرفی جوشکاری متناسب و رعایت روش‌های مناسب پرداخت اهمیت دارد. اگر سطح داخلی باید شرایط خاصی برای نظافت یا تماس با محصول داشته باشد، معیار پذیرش آن باید از پیش تعریف شود.

نوع بازرسی، آزمون نشتی یا آزمون فشار باید بر اساس طراحی، استاندارد قابل اعمال و نوع تجهیز تعیین شود. آزمون نامناسب یا انجام آزمون بدون روش اجرایی معتبر نمی‌تواند ایمنی تجهیز را تضمین کند. نتایج موردنیاز و مدارک تحویل نیز باید متناسب با الزامات پروژه مشخص شوند.

چگونه راکتور مناسب پروژه خود را انتخاب کنیم؟

برای انتخاب راکتور، بهتر است به‌جای شروع از قیمت یا ابعاد ظاهری، ابتدا شرایط واقعی فرایند را مشخص کنید. پاسخ به پرسش‌های زیر به تهیه یک درخواست استعلام دقیق‌تر کمک می‌کند.

• هدف عملیات چیست؟ واکنش شیمیایی، اختلاط، آماده‌سازی محصول، انتقال حرارت یا ترکیبی از این عملیات؟
• ماده داخل مخزن چیست؟ ترکیب شیمیایی، غلظت، ویسکوزیته، چگالی و ویژگی‌های خورندگی آن باید مشخص باشند.
• ظرفیت موردنیاز چقدر است؟ حجم هر بچ، حجم کاری و تعداد دفعات تولید را تعیین کنید.
• شرایط دما چگونه است؟ حداقل، حداکثر و محدوده عادی دما را مشخص کنید.
• آیا فشار یا خلأ وجود دارد؟ فشار طراحی و شرایط بهره‌برداری باید توسط افراد متخصص تعیین شوند.
• آیا همزن لازم است؟ هدف اختلاط و تغییر خواص ماده در طول عملیات را توضیح دهید.
• انتقال حرارت چگونه انجام می‌شود؟ در صورت نیاز، نوع سیال حرارتی و الزامات گرمایش یا سرمایش را مشخص کنید.
• فضای نصب چه محدودیت‌هایی دارد؟ ارتفاع، عرض، مسیر حمل، محل لوله‌کشی و دسترسی تعمیراتی را بررسی کنید.
• چه الزامات کنترلی یا ایمنی وجود دارد؟ ابزار دقیق، کنترل دور، حفاظت در برابر افزایش فشار و سایر نیازها باید تعریف شوند.
• چه مدارکی لازم است؟ نقشه، گواهی متریال، مستندات آزمون یا استانداردهای پروژه را از ابتدا مشخص کنید.

هرچه اطلاعات اولیه دقیق‌تر باشد، احتمال مقایسه صحیح پیشنهادهای فنی و جلوگیری از هزینه‌های ناشی از تغییر طراحی بیشتر خواهد شد.

عوامل مؤثر بر قیمت ساخت راکتور استیل

قیمت ساخت راکتور استیل به مجموعه‌ای از عوامل فنی و اقتصادی وابسته است و بدون مشخص‌شدن نیازهای پروژه نمی‌توان مبلغ قطعی و قابل اتکایی اعلام کرد. دو راکتور با ظرفیت مشابه ممکن است به دلیل تفاوت در فشار طراحی، سیستم همزن، نوع انتقال حرارت یا الزامات ساخت، هزینه‌های متفاوتی داشته باشند.

گرید و مقدار متریال

نوع استیل، مقدار ورق و قطعات مصرفی، ابعاد و ضخامت‌های موردنیاز بر هزینه مواد اولیه اثر می‌گذارند. انتخاب گرید باید بر اساس سازگاری شیمیایی و الزامات مکانیکی انجام شود؛ زیرا انتخاب متریال نامناسب برای کاهش هزینه اولیه می‌تواند هزینه‌های تعمیر، توقف تولید یا تعویض تجهیز را افزایش دهد.

ظرفیت و ابعاد طراحی

افزایش ظرفیت معمولاً مقدار متریال و ابعاد ساخت را تغییر می‌دهد، اما هزینه را نمی‌توان صرفاً بر اساس حجم تخمین زد. هندسه، ارتفاع، نوع کف، محدودیت حمل و نیاز به تجهیزات جانبی نیز در برآورد مؤثر هستند.

فشار و دمای طراحی

نیاز به تحمل فشار یا دمای ویژه می‌تواند محاسبات، انتخاب متریال، طراحی اتصالات و الزامات بازرسی را تغییر دهد. اگر راکتور تحت فشار است، هزینه ساخت باید بر اساس طراحی معتبر و الزامات فنی همان تجهیز محاسبه شود، نه بر مبنای قیمت یک مخزن معمولی.

سیستم همزن و محرک

نوع همزن، توان و گشتاور موردنیاز، گیربکس، سامانه کنترل دور و نوع آب‌بندی می‌توانند سهم مهمی از هزینه را تشکیل دهند. انتخاب این تجهیزات به رفتار ماده و شرایط فرایند وابسته است و نباید تنها بر اساس ظرفیت مخزن انجام شود.

ژاکت، کویل و تجهیزات جانبی

وجود مدار گرمایش یا سرمایش، کویل، عایق، حسگرها، تابلو کنترل، نازل‌های ویژه و تجهیزات حفاظتی می‌تواند بر هزینه نهایی اثر بگذارد. این تجهیزات فقط زمانی باید در برآورد منظور شوند که واقعاً در مشخصات پروژه لازم باشند.

کیفیت ساخت و الزامات آزمون

سطح پرداخت، روش‌های جوشکاری، معیارهای بازرسی، آزمون‌های لازم و مستندات تحویلی نیز بر قیمت اثر می‌گذارند. در کاربردهای حساس، تعریف دقیق این الزامات در ابتدای پروژه ضروری است تا پیشنهادهای دریافتی بر مبنای مشخصات یکسان مقایسه شوند.

برای دریافت برآورد دقیق‌تر، بهتر است درخواست استعلام شامل ظرفیت، نوع ماده، شرایط دما و فشار، نیاز به همزن، تجهیزات حرارتی، گرید موردنظر در صورت مشخص‌بودن و الزامات استاندارد باشد.

مقایسه راکتور استیل با مخزن میکسر‌دار

مخزن میکسر‌دار برای عملیات اختلاط طراحی می‌شود، درحالی‌که راکتور باید الزامات واکنش یا عملیات فرایندی موردنظر را نیز برآورده کند. ممکن است یک راکتور دارای همزن باشد، اما وجود همزن به‌تنهایی برای تبدیل یک مخزن به راکتور کافی نیست.

اگر فرایند شما صرفاً به ترکیب مواد نیاز دارد، بررسی گزینه‌های میکسر استیل می‌تواند مفید باشد. اگر تغییر شیمیایی، کنترل دقیق شرایط یا الزامات ویژه فرایندی مطرح است، باید امکان استفاده از راکتور مناسب بررسی شود.

نگهداری و بهره‌برداری از راکتور استیل

روش نگهداری باید متناسب با طراحی تجهیز، ماهیت ماده و دستورالعمل سازنده تعیین شود. برنامه بازرسی مناسب می‌تواند به شناسایی زودهنگام نشتی، خوردگی، آسیب سطحی، لرزش غیرعادی و مشکلات تجهیزات دوار کمک کند.

بازرسی بدنه و اتصالات

بدنه، نازل‌ها، اتصالات و نقاطی که احتمال تجمع ماده یا تماس مداوم با سیال وجود دارد، باید در فواصل متناسب با شرایط بهره‌برداری بررسی شوند. مشاهده تغییر رنگ غیرعادی، آثار خوردگی، نشتی یا آسیب مکانیکی باید بررسی تخصصی را به دنبال داشته باشد.

بررسی سیستم همزن

لرزش، صدای غیرعادی، افزایش دمای یاتاقان یا تغییر رفتار موتور می‌تواند نشانه وجود مشکل در مجموعه محرک یا اجزای دوار باشد. بازرسی و تعمیر باید مطابق دستورالعمل فنی انجام شود. پیش از بازکردن تجهیزات، جداسازی ایمن انرژی و اطمینان از توقف کامل سامانه ضروری است.

شست‌وشو و کنترل خوردگی

مواد شوینده باید با گرید استیل، نوع محصول و شرایط سطح سازگار باشند. استفاده از مواد شیمیایی نامناسب، باقی‌ماندن رسوبات یا تماس طولانی با محیط خورنده ممکن است باعث آسیب به سطح شود. روش شست‌وشو باید با الزامات بهداشتی و فرایندی سازگار باشد.

ملاحظات ایمنی

اگر راکتور تحت فشار، دمای بالا یا واکنش شیمیایی خطرناک کار می‌کند، بازکردن درپوش یا اتصالات پیش از اطمینان از تخلیه فشار، سردشدن و ایمن‌سازی محتویات می‌تواند خطرناک باشد. دستورالعمل بهره‌برداری باید شامل روش راه‌اندازی، توقف، تخلیه، نظافت و رسیدگی به وضعیت‌های غیرعادی باشد.

هیچ‌گاه برای افزایش ظرفیت، فشار یا دمای عملیاتی، محدودیت‌های طراحی را بدون ارزیابی مهندسی تغییر ندهید. هرگونه تعمیر اساسی یا تغییر کاربرد در تجهیزات تحت فشار باید مطابق الزامات فنی و قانونی مربوط بررسی شود.

پرسش‌های متداول درباره ساخت راکتور استیل

آیا راکتور استیل به‌صورت سفارشی ساخته می‌شود؟

ساخت سفارشی از نظر فنی می‌تواند بر اساس ظرفیت، نوع ماده، شرایط عملیاتی، سیستم همزن و نیازهای حرارتی یا فشاری تعریف شود. امکان اجرای هر سفارش و جزئیات آن باید پس از بررسی نیاز پروژه و تأیید مشخصات فنی مشخص شود.

برای ساخت راکتور استیل ۳۰۴ مناسب‌تر است یا ۳۱۶؟

پاسخ به ترکیب ماده، غلظت، دما، شرایط شست‌وشو و الزامات خوردگی بستگی دارد. استیل ۳۱۶ در برخی محیط‌ها مقاومت بیشتری در برابر خوردگی موضعی دارد، اما انتخاب نهایی باید با بررسی سازگاری متریال انجام شود.

آیا همه راکتورهای استیل باید دوجداره باشند؟

خیر. دوجداره بودن زمانی اهمیت پیدا می‌کند که طراحی به فضای ژاکت برای گردش سیال حرارتی نیاز داشته باشد. برخی فرایندها ممکن است با ساختار دیگری اجرا شوند؛ انتخاب به بار حرارتی، شرایط فرایند و الزامات طراحی وابسته است.

آیا راکتور استیل حتماً به همزن نیاز دارد؟

خیر. نوع عملیات تعیین می‌کند که همزن لازم است یا نه. در برخی فرایندها اختلاط برای یکنواختی، انتقال حرارت یا پیشبرد واکنش ضروری است؛ اما در کاربردهای دیگر ممکن است طراحی بدون همزن مناسب باشد.

قیمت ساخت راکتور استیل چگونه محاسبه می‌شود؟

قیمت به متریال، ظرفیت، ابعاد، فشار و دمای طراحی، سیستم همزن، تجهیزات حرارتی، اتصالات، کیفیت پرداخت و الزامات بازرسی بستگی دارد. برای برآورد قابل اتکا باید مشخصات پروژه بررسی شود؛ ارائه یک مبلغ ثابت بدون این اطلاعات می‌تواند گمراه‌کننده باشد.

آیا می‌توان یک مخزن ذخیره را به راکتور تبدیل کرد؟

این تغییر فقط پس از بررسی طراحی موجود و نیازهای فرایند قابل ارزیابی است. مخزن ذخیره ممکن است از نظر فشار، انتقال حرارت، اختلاط، آب‌بندی یا ایمنی برای عملیات جدید مناسب نباشد. افزودن همزن یا نازل به‌تنهایی کفایت نمی‌کند و هر تغییر باید از نظر فنی تأیید شود.

برای استعلام ساخت چه اطلاعاتی باید ارائه شود؟

شرح فرایند، نوع و خواص ماده، ظرفیت کاری، دمای عملیاتی، شرایط فشار، نیاز به همزن، روش انتقال حرارت، ابعاد فضای نصب و استانداردهای الزامی از مهم‌ترین اطلاعات اولیه هستند. نقشه یا مشخصات فنی موجود نیز می‌تواند به بررسی دقیق‌تر کمک کند.

آیا همه راکتورها باید تحت فشار ساخته شوند؟

خیر. نوع طراحی به شرایط واقعی فرایند بستگی دارد. بعضی عملیات در فشار نزدیک به اتمسفر انجام می‌شوند، درحالی‌که برخی دیگر به محفظه تحت فشار نیاز دارند. تعیین این موضوع باید پیش از انتخاب ساختار و بر اساس الزامات فرایند انجام شود.
