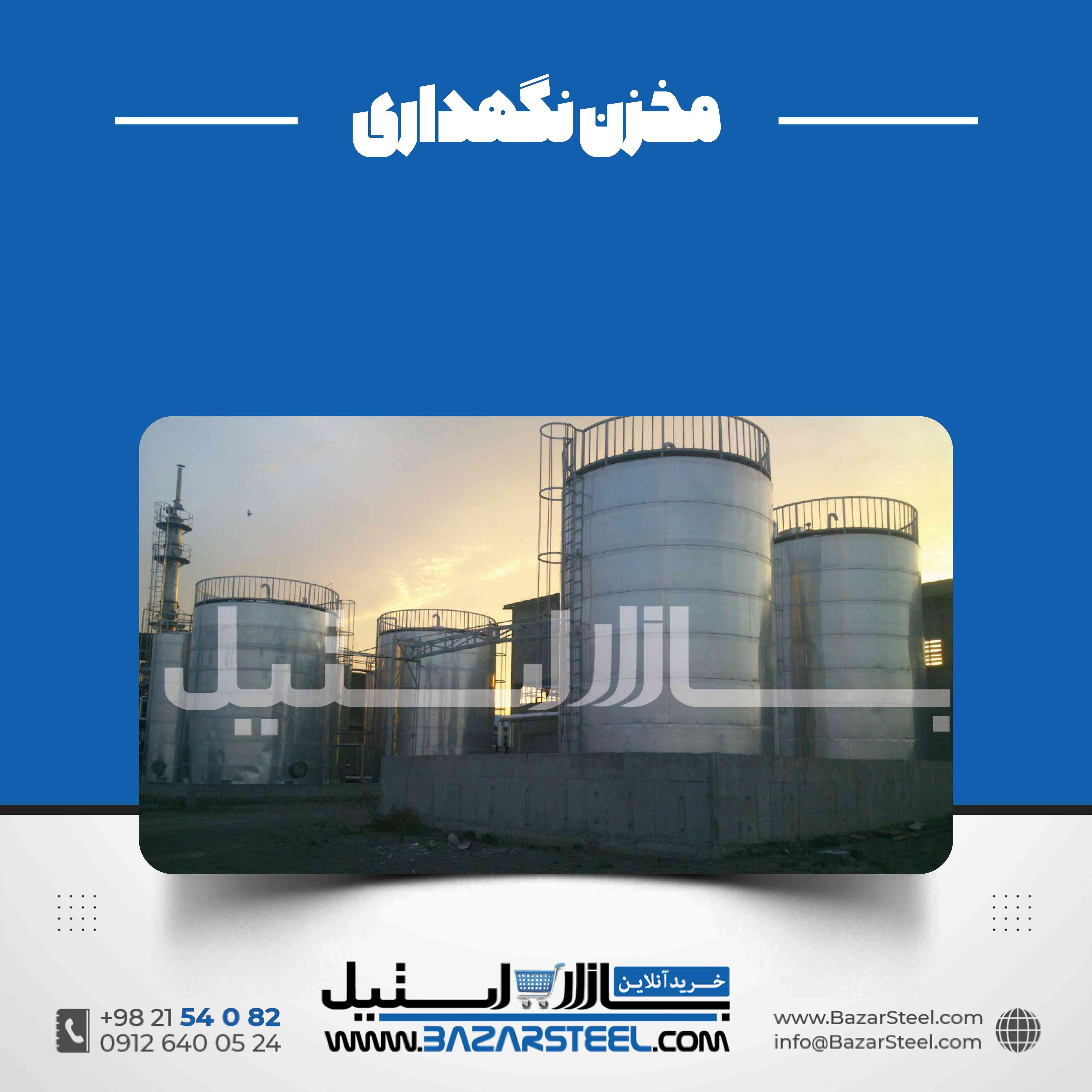

مشخصات فنی مخزن استیل ۳۰۰۰۰۰ لیتری

محاسبه حجم مخزن استیل ۳۰۰ هزار لیتری

برای برآورد اولیه ظرفیت بخش استوانه‌ای، از رابطه حجم استوانه استفاده می‌شود:

حجم = عدد پی × مربع شعاع × ارتفاع

• قطر اعلام‌شده: ۷ متر
• شعاع محاسباتی: ۳٫۵ متر
• ارتفاع بدنه: ۸ متر
• حجم هندسی استوانه با فرض داخلی‌بودن ابعاد: حدود ۳۰۷٫۹ مترمکعب، معادل ۳۰۷٬۸۷۶ لیتر

این محاسبه فقط برای یک استوانه ساده با ابعاد فرض‌شده است و حجم عدسی‌ها را در نظر نمی‌گیرد. اگر قطر و ارتفاع اعلام‌شده ابعاد خارجی باشند، ضخامت ورق نیز بر حجم داخلی اثر می‌گذارد. بنابراین، ظرفیت اسمی ۳۰۰٬۰۰۰ لیتر باید با نقشه نهایی، شکل کف و سقف، سطح پرشدگی مجاز و حجم مفید موردنیاز تطبیق داده شود.

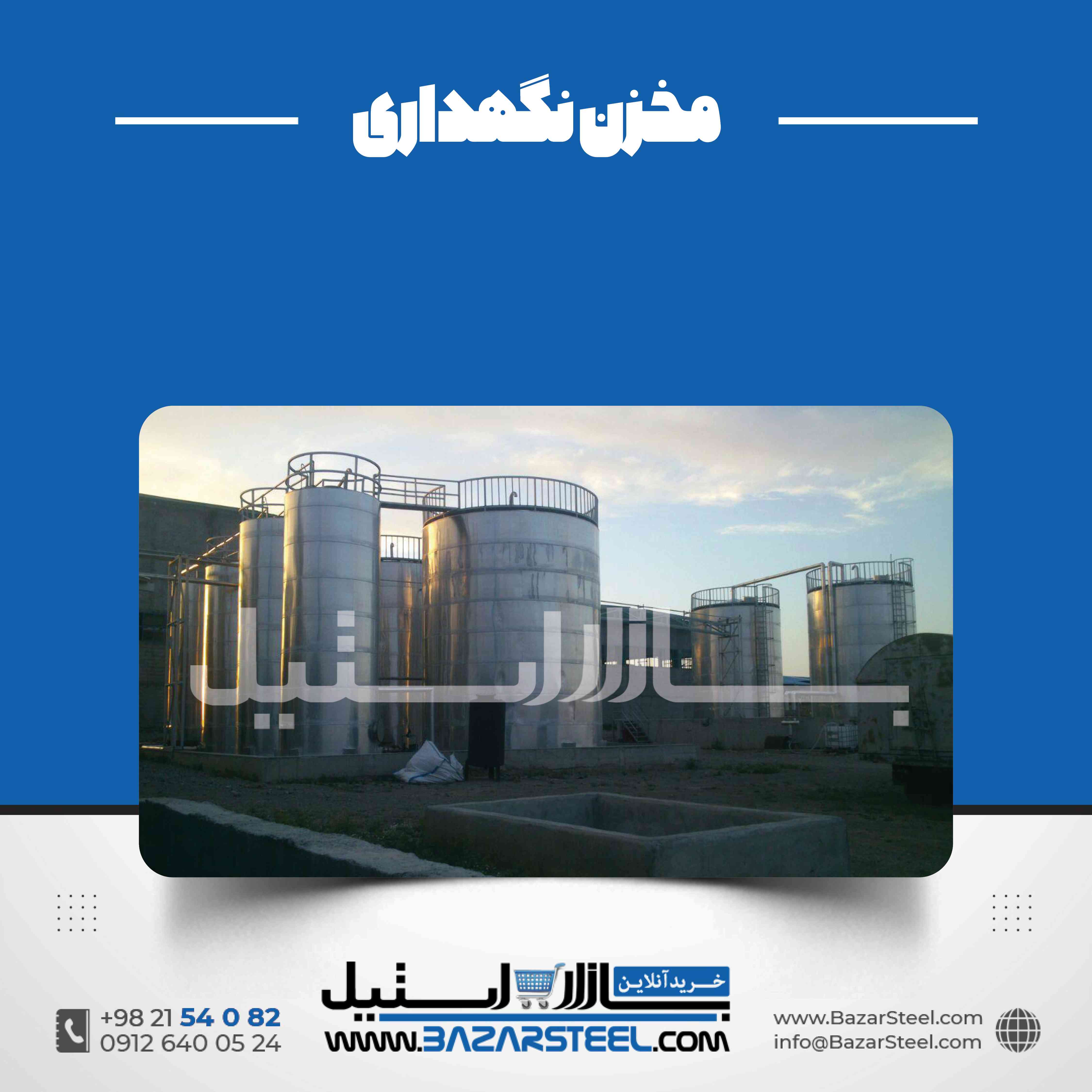

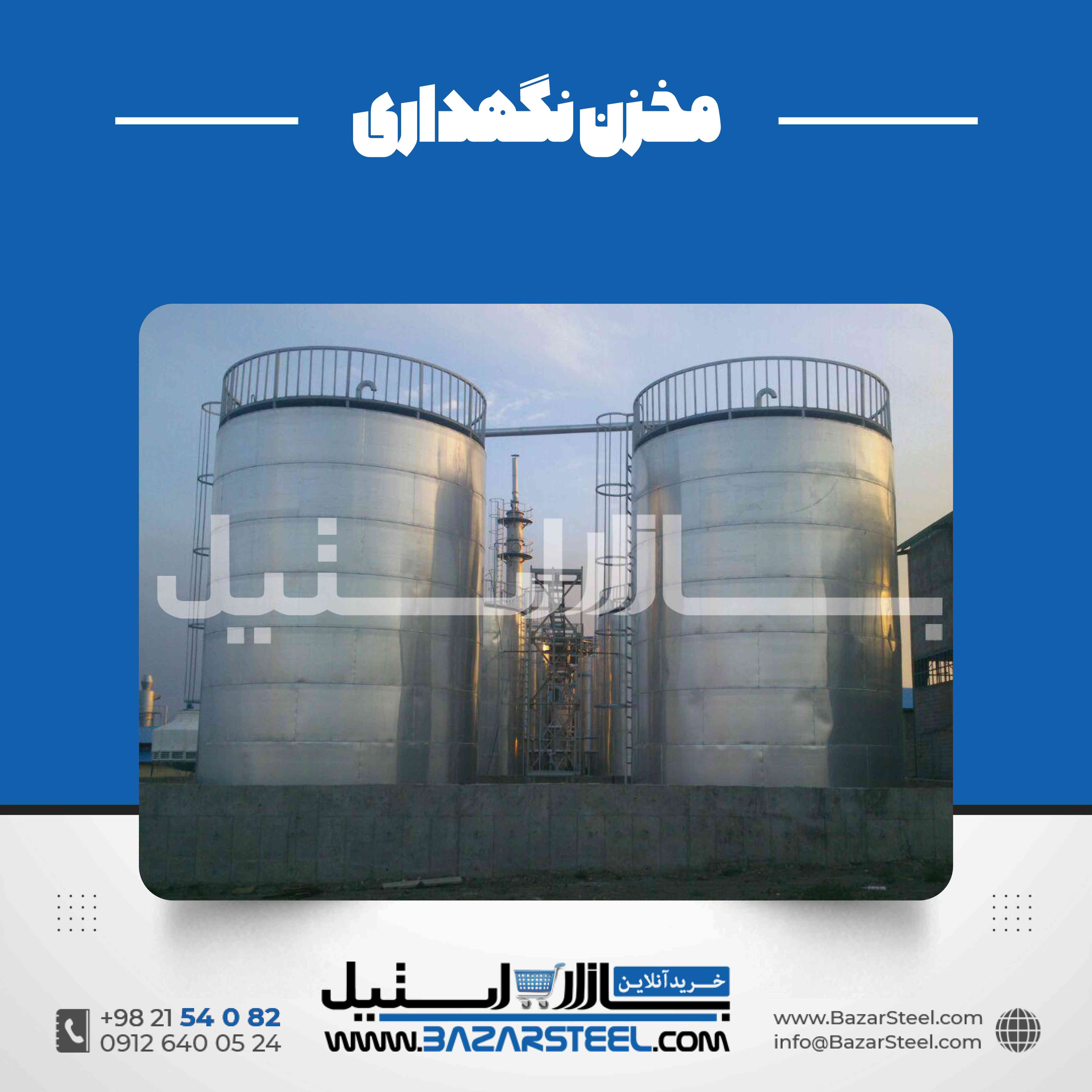

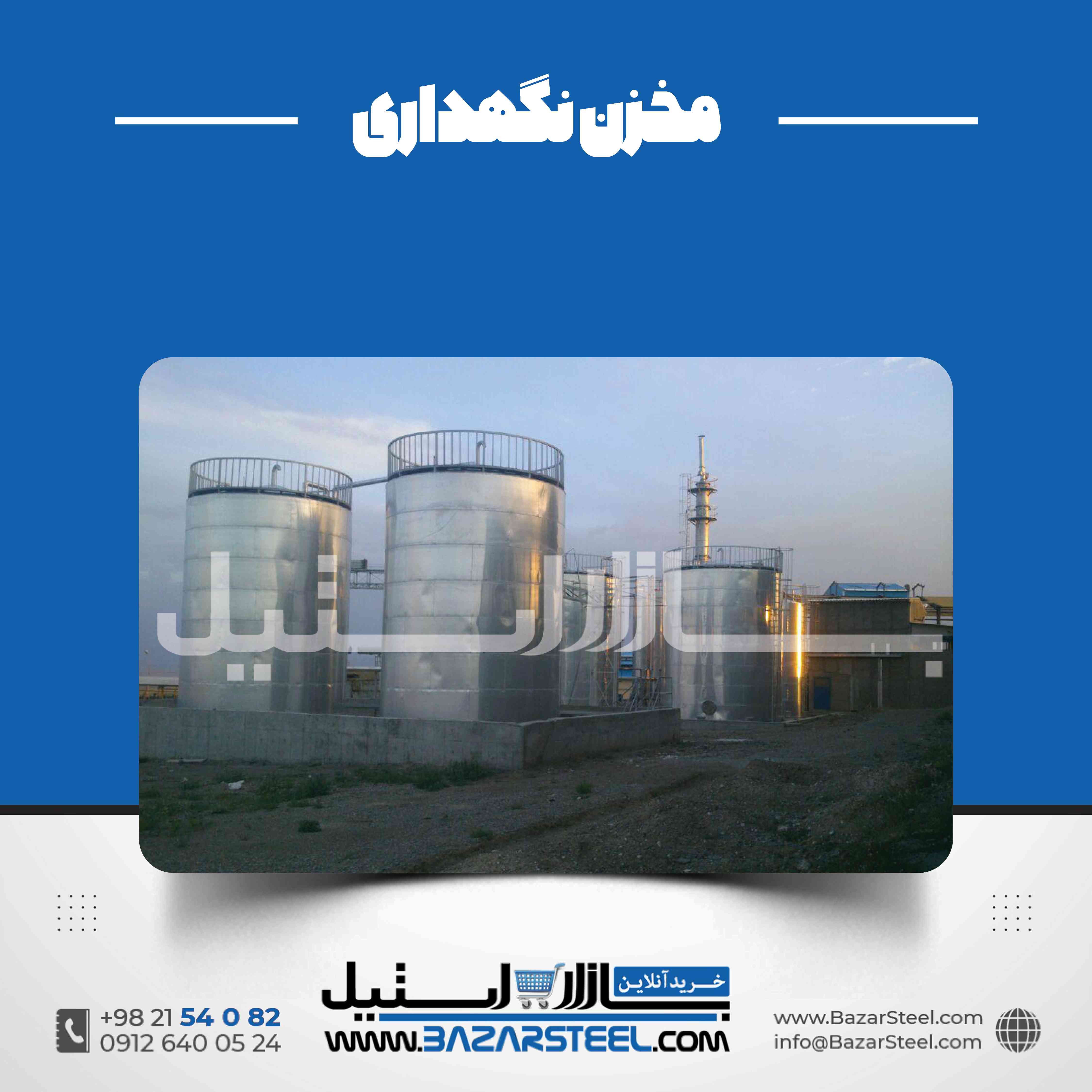

کاربردهای مخزن استیل با ظرفیت ۳۰۰۰۰۰ لیتر

مخزن‌های استیل در ظرفیت‌های بالا می‌توانند برای ذخیره‌سازی مایعات در صنایع مختلف استفاده شوند؛ بااین‌حال، مناسب‌بودن این محصول برای هر کاربرد به گرید استیل، سازگاری شیمیایی، دما، فشار، روش شست‌وشو و الزامات بهداشتی یا صنعتی بستگی دارد.

• ذخیره‌سازی آب یا مایعات سازگار با گرید استیل انتخاب‌شده
• ذخیره مواد اولیه مایع در واحدهای تولیدی، پس از بررسی سازگاری متریال
• استفاده در فرایندهای صنعتی که به مخزن ذخیره با حجم بالا نیاز دارند
• ذخیره مواد غذایی یا نوشیدنی، مشروط به انتخاب متریال، پرداخت سطح و طراحی بهداشتی مناسب
• کاربردهای شیمیایی، تنها پس از بررسی خوردگی و تأیید جنس و طراحی متناسب با سیال

پیش از سفارش، نام دقیق سیال، چگالی، دمای کار، شرایط فشار یا خلأ و الزامات نظافت باید مشخص شود. صرفاً استیل‌بودن مخزن به معنی سازگاری آن با همه مواد شیمیایی یا همه شرایط بهره‌برداری نیست.

اهمیت طراحی مهندسی در مخزن استیل ۳۰۰ هزار لیتری

مخزنی با قطر ۷ متر و ارتفاع بدنه ۸ متر، تجهیزی بزرگ و سنگین محسوب می‌شود. طراحی آن نباید تنها بر اساس ظرفیت و ابعاد ظاهری انجام شود. فشار ناشی از ستون مایع، وزن مخزن و محتویات، بارهای وارد بر کف، پایداری در برابر باد و زلزله در صورت ارتباط با محل نصب، شرایط فونداسیون، روش حمل و مونتاژ و جزئیات اتصالات باید بررسی شوند.

ضخامت ورق، نوع و شکل عدسی‌ها، تقویت‌کننده‌ها، جوش‌ها و تکیه‌گاه‌ها باید با توجه به استاندارد طراحی انتخابی و شرایط واقعی بهره‌برداری تعیین شوند. ارائه یک ضخامت ثابت بدون دانستن سیال، چگالی، دما، فشار طراحی، جنس استیل و وضعیت نصب، مبنای مهندسی قابل اتکایی ندارد.

برای بررسی نمونه‌ها و ساختارهای مختلف، می‌توانید به صفحه انواع مخزن استیل و مخزن ذخیره استیل مراجعه کنید.

درب منهول ۵۰ سانتی‌متری مخزن

درب منهول با قطر اعلام‌شده ۵۰ سانتی‌متر باید با توجه به محل نصب، نحوه بازوبسته‌شدن، آب‌بندی، شرایط نظافت و الزامات دسترسی انتخاب شود. نوع درب، شکل اتصال، ضخامت اجزا و محل دقیق نصب در مشخصات اولیه تعیین نشده‌اند و باید در نقشه ساخت درج شوند.

دسترسی از طریق منهول و ورود احتمالی به داخل مخزن، به‌ویژه در مخازن بزرگ، مستلزم رعایت الزامات ایمنی فضای بسته، ایزوله‌سازی خطوط و تجهیزات، تهویه و کنترل شرایط محیطی است. وجود منهول به‌تنهایی به معنی ایمن‌بودن ورود به مخزن نیست.

چه عواملی بر قیمت مخزن استیل ۳۰۰۰۰۰ لیتری اثر می‌گذارند؟

قیمت نهایی این مخزن پس از مشخص‌شدن طراحی و شرایط سفارش قابل برآورد است. مهم‌ترین عوامل مؤثر عبارت‌اند از:

• گرید استیل و قیمت روز ورق مصرفی
• ضخامت و وزن نهایی ورق بدنه، کف، سقف و عدسی‌ها
• نوع هندسه مخزن و طراحی عدسی‌ها
• میزان تقویت سازه‌ای و جزئیات تکیه‌گاه‌ها
• نوع جوشکاری، کیفیت سطح و الزامات پرداخت یا پولیش
• تعداد و نوع منهول‌ها، نازل‌ها، اتصالات و تجهیزات جانبی
• شرایط حمل، محدودیت‌های مسیر، نصب در محل و الزامات فونداسیون
• الزامات استانداردی، بازرسی، آزمون و مستندسازی پروژه

بدون تعیین این موارد، اعلام قیمت دقیق می‌تواند گمراه‌کننده باشد. برای ثبت درخواست ساخت سفارشی، از صفحه سفارش ساخت سفارشی استفاده کنید و مشخصات فرایند و محل نصب را نیز در اختیار سازنده قرار دهید.

اطلاعات لازم برای سفارش مخزن استیل ۳۰۰ هزار لیتری

برای تهیه پیشنهاد فنی و برآورد قیمت، بهتر است اطلاعات زیر در اختیار واحد فروش و مهندسی قرار گیرد:

1. نوع مایع و مشخصات آن، از جمله چگالی و خورندگی
2. دمای کاری و وجود یا نبود فشار مثبت یا خلأ
3. ظرفیت اسمی و ظرفیت مفید موردنیاز
4. تأیید قطر ۷۰۰ سانتی‌متر و ارتفاع بدنه ۸۰۰ سانتی‌متر و مشخص‌کردن داخلی یا خارجی بودن ابعاد
5. گرید استیل موردنیاز یا الزامات تماس با محصول
6. شکل کف و سقف، محل منهول و تعداد و اندازه اتصالات
7. محل نصب، شرایط فونداسیون، مسیر حمل و روش نصب
8. الزامات مربوط به نظافت، پرداخت سطح، بازرسی و آزمون

در مخزن‌های بزرگ، تأیید ابعاد و ظرفیت پیش از شروع ساخت اهمیت ویژه‌ای دارد؛ زیرا تغییر در هندسه، ضخامت، تکیه‌گاه‌ها یا شرایط نصب می‌تواند بر وزن، هزینه و روش اجرای پروژه اثر بگذارد.

سوالات متداول درباره مخزن استیل ۳۰۰۰۰۰ لیتری

آیا قطر ۷ متر و ارتفاع بدنه ۸ متر برای ظرفیت ۳۰۰ هزار لیتر مناسب است؟

اگر هر دو مقدار ابعاد داخلی یک استوانه ساده باشند، حجم محاسباتی حدود ۳۰۷٬۸۷۶ لیتر است. ظرفیت مفید نهایی به شکل عدسی‌ها، فضای خالی لازم و ابعاد واقعی داخلی وابسته است؛ بنابراین باید در نقشه مهندسی تأیید شود.

قطر درب منهول این مخزن چقدر است؟

قطر اعلام‌شده برای درب منهول ۵۰ سانتی‌متر است. نوع درب، نحوه آب‌بندی، محل نصب و جزئیات اتصال هنوز باید در طراحی نهایی مشخص شوند.

ضخامت ورق مخزن چقدر است؟

ضخامت در مشخصات اولیه اعلام نشده است. تعیین ضخامت بدنه، کف، سقف و اجزای تقویتی باید با محاسبات مهندسی و بر اساس نوع سیال، چگالی، دما، فشار طراحی و شرایط نصب انجام شود.

برای این مخزن چه گرید استیلی مناسب است؟

انتخاب گرید به ترکیب شیمیایی سیال، میزان خورندگی، دما، الزامات بهداشتی و شرایط شست‌وشو بستگی دارد. بدون اطلاعات فرایندی نمی‌توان یک گرید را به‌عنوان انتخاب قطعی معرفی کرد.

قیمت مخزن استیل ۳۰۰۰۰۰ لیتری چگونه تعیین می‌شود؟

قیمت به گرید و وزن ورق، طراحی سازه، شکل عدسی‌ها، اتصالات، کیفیت سطح، آزمون‌ها، حمل و نصب وابسته است. پس از تکمیل اطلاعات فنی و تأیید نقشه می‌توان برآورد معتبرتری تهیه کرد.

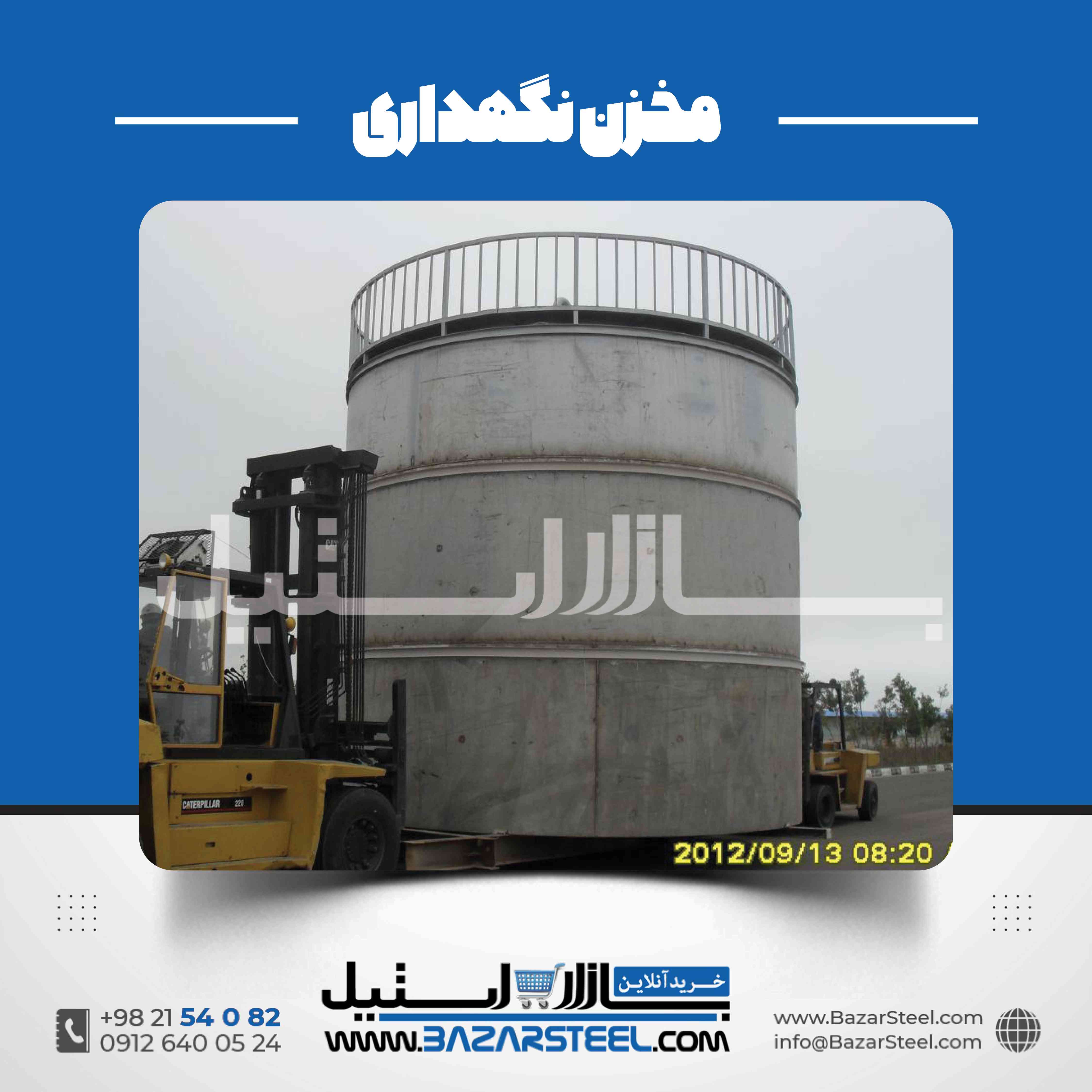

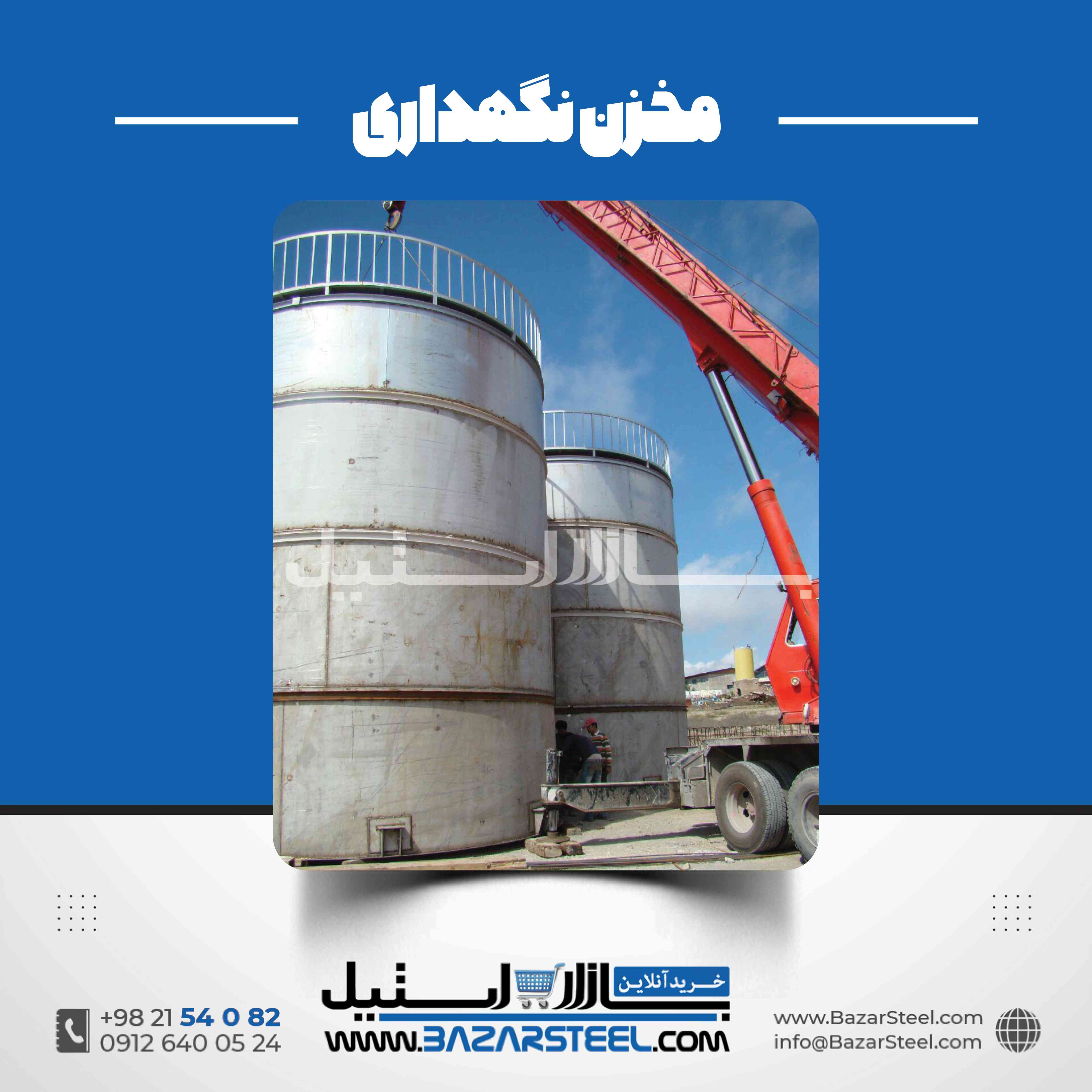

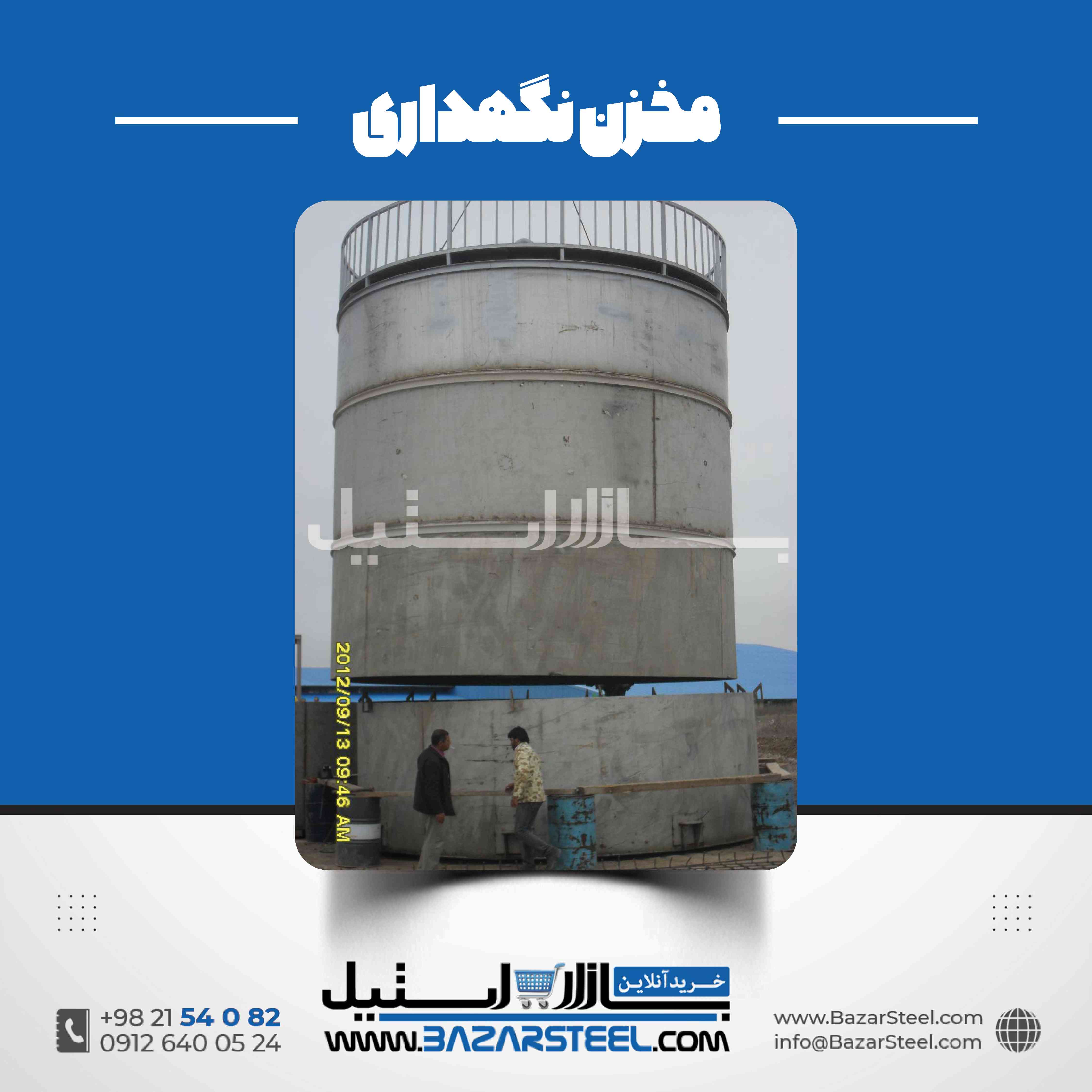

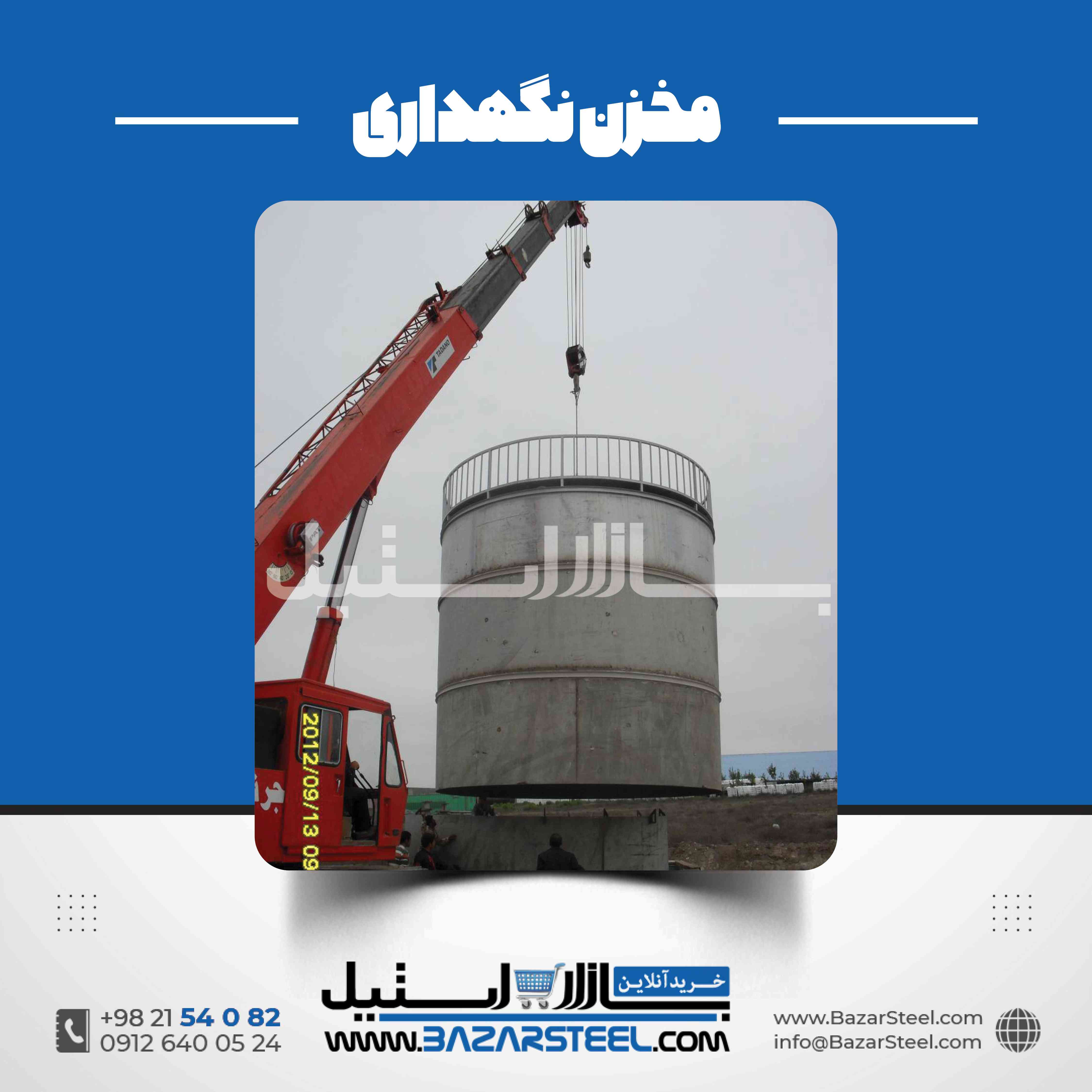

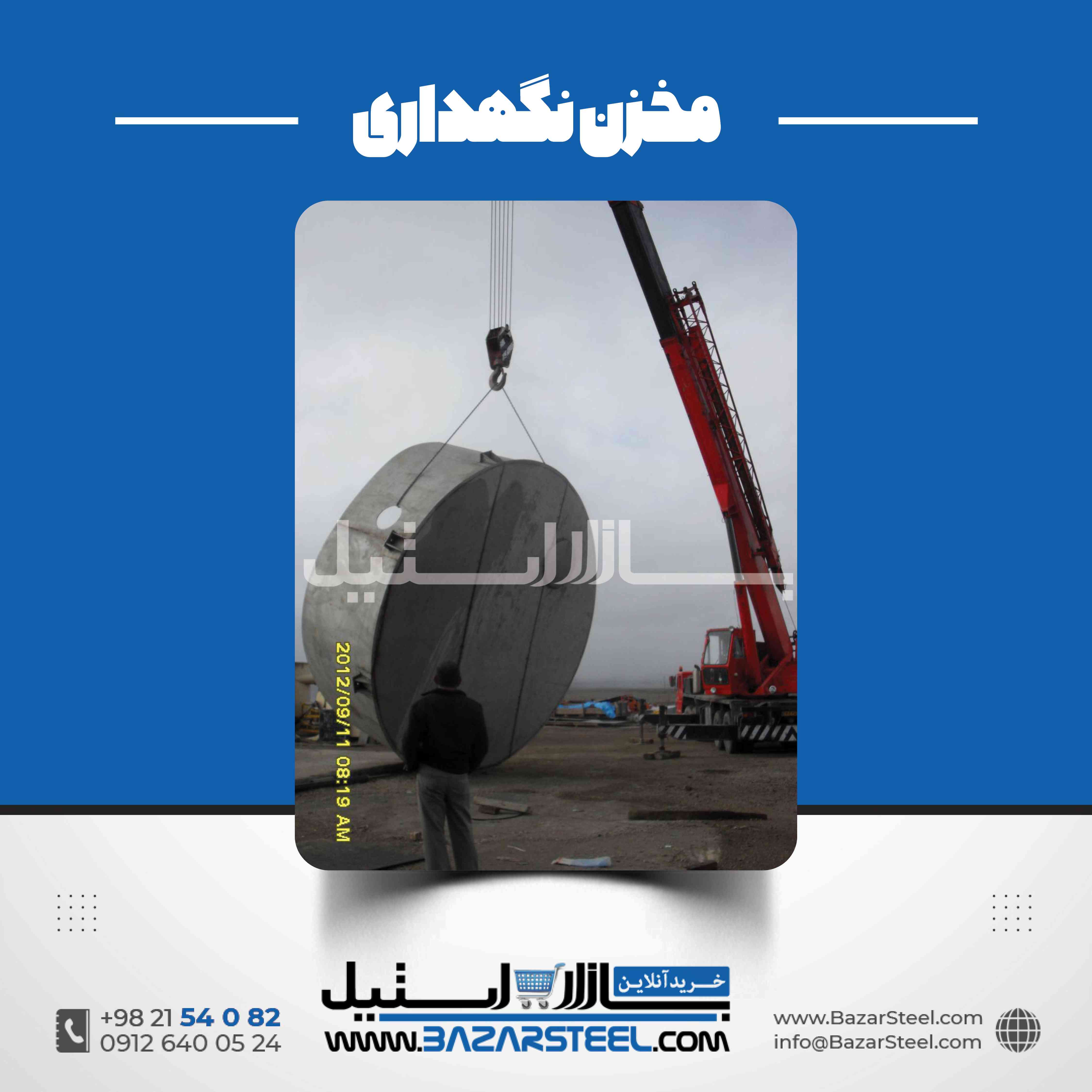

آیا می‌توان مخزن را در محل پروژه نصب کرد؟

روش حمل و نصب به ابعاد مسیر، محدودیت‌های جابه‌جایی، تجهیزات در دسترس و امکان مونتاژ در محل بستگی دارد. این موضوع باید پیش از نهایی‌شدن طرح و قیمت بررسی شود.

آیا منهول ۵۰ سانتی‌متری برای ورود نیروی انسانی کافی است؟

کفایت ابعاد منهول باید با توجه به طراحی، الزامات دسترسی و مقررات ایمنی مربوط بررسی شود. ورود به داخل مخزن نیز مستلزم رعایت کامل دستورالعمل‌های ایمنی فضای بسته است.

ملخص المنتج

خزان ستانلس ستيل بسعة اسمية 300,000 لتر، بقطر معلن 700 سم وارتفاع جسم 800 سم وفتحة منهول بقطر 50 سم. يبلغ الحجم الحسابي للجزء الأسطواني نحو 307,876 لترًا إذا كانت الأبعاد داخلية، مع ضرورة تأكيد السعة الفعلية وفق شكل النهايات والحيز العلوي ومتطلبات التشغيل. يجب تحديد درجة الفولاذ والسماكات والتصميم الإنشائي بعد مراجعة نوع السائل وظروف التشغيل والتركيب.

English Summary

This stainless steel tank has a nominal capacity of 300,000 liters, with a specified diameter of 7,000 mm, body height of 8,000 mm, and a 500 mm manhole. Assuming the diameter and height are internal dimensions of a simple cylinder, the calculated cylindrical volume is approximately 307,876 liters. Final usable capacity, steel grade, plate thicknesses, supports, and structural design must be confirmed against the process conditions and approved engineering drawings.
