مشخصات فنی مخزن استیل ۲۰۰۰۰ لیتری

محاسبه حجم مخزن استیل ۲۰ هزار لیتری

حجم بخش استوانه‌ای مخزن با استفاده از قطر و ارتفاع داخلی محاسبه می‌شود. فرمول حجم استوانه به‌صورت زیر است:

حجم = عدد پی × مربع شعاع داخلی × ارتفاع داخلی

با فرض داخلی‌بودن قطر ۲۵۳ سانتی‌متر و ارتفاع بدنه ۴۰۰ سانتی‌متر، مقادیر محاسبه به شرح زیر است:

• قطر داخلی فرضی: ۲٫۵۳ متر
• شعاع داخلی فرضی: ۱٫۲۶۵ متر
• ارتفاع داخلی فرضی: ۴ متر

حجم هندسی قسمت استوانه‌ای حدود ۲۰٫۱۰ مترمکعب، معادل تقریباً ۲۰٬۱۰۰ لیتر است.

این مقدار به ظرفیت اسمی ۲۰٬۰۰۰ لیتر نزدیک است. بااین‌حال، ظرفیت نهایی به داخلی یا خارجی بودن ابعاد، ضخامت ورق، شکل کف و سقف و فضای خالی موردنیاز در بالای مخزن بستگی دارد. برای تأیید ظرفیت قابل استفاده، محاسبه باید بر اساس نقشه نهایی و ابعاد واقعی داخلی انجام شود.

بررسی ابعاد بدنه مخزن

قطر بدنه ۲۵۳ سانتی‌متر و ارتفاع بدنه ۴۰۰ سانتی‌متر است. این ابعاد، مبنای اولیه برآورد حجم و طراحی مخزن هستند. اگر ابعاد اعلام‌شده خارجی باشند، قطر و ارتفاع داخلی پس از کسر ضخامت اجزا کمتر خواهند شد و حجم داخلی نیز تغییر می‌کند.

در طراحی نهایی باید شکل کف و سقف، ظرفیت کل هندسی و حجم قابل استفاده مشخص شوند. همچنین فضای خالی موردنیاز در بالای مخزن باید با توجه به نوع سیال و شرایط بهره‌برداری در نظر گرفته شود.

چهار پایه با ارتفاع ۵۰ سانتی‌متر

این مدل دارای چهار پایه با ارتفاع ۵۰ سانتی‌متر است. طراحی پایه‌ها باید متناسب با وزن مخزن، وزن سیال در حالت پر، نحوه توزیع بار، اتصالات و شرایط فونداسیون انجام شود.

اگر پایه‌ها به‌طور کامل زیر بدنه قرار بگیرند و هم‌پوشانی ارتفاعی نداشته باشند، مجموع ارتفاع بدنه و پایه‌ها حدود ۴۵۰ سانتی‌متر خواهد بود. ارتفاع نهایی کل مجموعه ممکن است با توجه به شکل کف و سقف و تجهیزات جانبی متفاوت باشد.

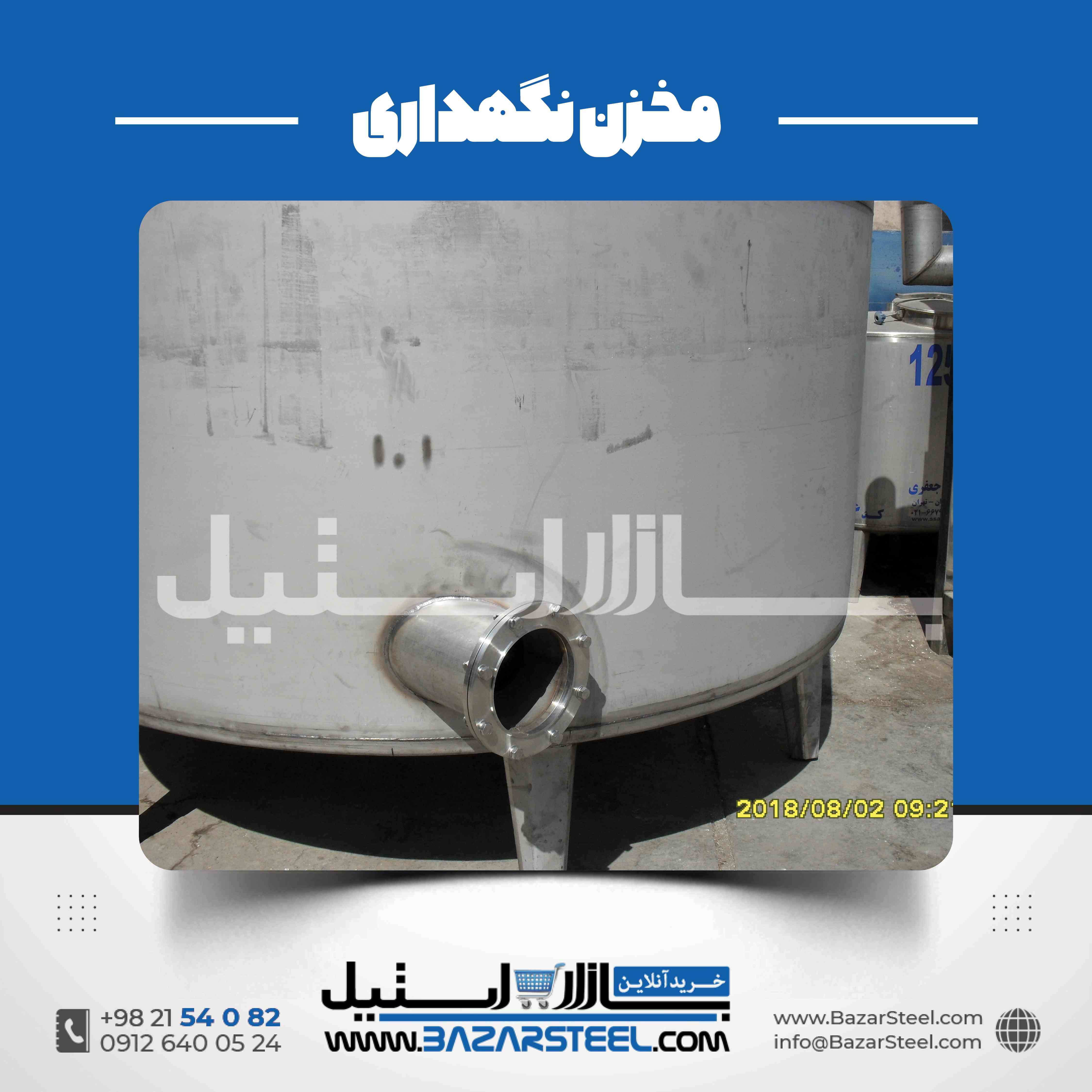

منهول ۴۰ سانتی‌متری مخزن استیل

برای این مخزن، درب منهول با قطر ۴۰ سانتی‌متر در نظر گرفته شده است. محل نصب، نوع درب، روش آب‌بندی و نحوه دسترسی برای بازرسی و نگهداری باید با توجه به ساختار مخزن و نیازهای بهره‌برداری تعیین شوند.

تناسب ابعاد منهول با نیازهای عملیاتی باید در طراحی بررسی شود. ورود به داخل مخزن نیز مستلزم رعایت الزامات ایمنی فضای بسته است.

انتخاب گرید و ضخامت ورق استیل

گرید استیل باید متناسب با نوع سیال، ترکیب شیمیایی، دمای کاری، شرایط شست‌وشو و محیط نصب انتخاب شود. برای تعیین گرید مناسب، اطلاعات سیال و شرایط بهره‌برداری باید مشخص باشند.

ضخامت ورق بدنه، کف و سقف نیز به ابعاد واقعی، بارهای واردشده و الزامات طراحی بستگی دارد. تعیین گرید و ضخامت نهایی باید پس از بررسی اطلاعات فنی و محاسبات مرتبط انجام شود.

برای آشنایی با ساختارهای مختلف، صفحه انواع مخزن استیل را مشاهده کنید.

عوامل مؤثر بر قیمت مخزن استیل ۲۰۰۰۰ لیتری

قیمت مخزن استیل ۲۰ هزار لیتری به مشخصات فنی نهایی و جزئیات ساخت وابسته است. مهم‌ترین عوامل مؤثر بر قیمت عبارت‌اند از:

• گرید استیل و ضخامت ورق مصرفی
• ابعاد نهایی و ظرفیت واقعی مخزن
• شکل کف و سقف و روش ساخت آن‌ها
• طراحی چهار پایه و اتصالات آن‌ها
• منهول، نازل‌ها و اتصالات موردنیاز
• نوع پرداخت سطح و الزامات بهداشتی، در صورت نیاز
• هزینه حمل، تخلیه و نصب در محل پروژه

برای بررسی سفارش ساخت با ابعاد یا مشخصات اختصاصی، به صفحه سفارش ساخت محصولات سفارشی مراجعه کنید.

اطلاعات لازم برای سفارش ساخت

برای نهایی‌کردن سفارش و تهیه برآورد دقیق، موارد زیر باید مشخص شوند:

1. تأیید داخلی یا خارجی بودن قطر و ارتفاع اعلام‌شده
2. تعیین ظرفیت اسمی و حجم قابل استفاده موردنیاز
3. مشخص‌کردن شکل کف و سقف
4. اعلام نوع سیال، دمای کاری و شرایط فشار
5. تعیین گرید و ضخامت ورق بر اساس الزامات فنی
6. تأیید جزئیات منهول، پایه‌ها و اتصالات
7. بررسی محل نصب، فونداسیون و شرایط حمل

برای آشنایی با مراحل انتخاب و خرید، صفحه راهنمای خرید را مطالعه کنید.

سؤالات متداول درباره مخزن استیل ۲۰۰۰۰ لیتری

حجم هندسی مخزن با قطر ۲۵۳ و ارتفاع ۴۰۰ سانتی‌متر چقدر است؟

با فرض داخلی‌بودن ابعاد و استوانه‌ای‌بودن بدنه، حجم هندسی قسمت استوانه‌ای حدود ۲۰٬۱۰۰ لیتر است. ظرفیت نهایی به شکل کف و سقف و ابعاد واقعی داخلی بستگی دارد.

آیا این ابعاد با ظرفیت ۲۰٬۰۰۰ لیتر مطابقت دارند؟

حجم هندسی محاسبه‌شده برای قسمت استوانه‌ای به ظرفیت اسمی ۲۰ هزار لیتر نزدیک است. بااین‌حال، برای تأیید ظرفیت قابل استفاده باید ابعاد داخلی، شکل کف و سقف و فضای خالی موردنیاز بررسی شوند.

ارتفاع مخزن با احتساب پایه‌ها چقدر است؟

ارتفاع بدنه ۴۰۰ سانتی‌متر و ارتفاع پایه‌ها ۵۰ سانتی‌متر است. در صورت قرارگیری کامل پایه‌ها زیر بدنه، مجموع این دو مقدار حدود ۴۵۰ سانتی‌متر خواهد بود.

چه گریدی از استیل برای مخزن مناسب است؟

انتخاب گرید به نوع سیال، ترکیب شیمیایی، دما، شرایط شست‌وشو و محیط نصب بستگی دارد. بدون این اطلاعات نمی‌توان گرید مشخصی را به‌عنوان گزینه قطعی تعیین کرد.

قیمت مخزن استیل ۲۰ هزار لیتری چگونه محاسبه می‌شود؟

قیمت به گرید و ضخامت ورق، ابعاد نهایی، ساختار کف و سقف، پایه‌ها، اتصالات، پرداخت سطح و هزینه‌های حمل و نصب وابسته است.

آیا چهار پایه برای نگهداری مخزن کافی است؟

کفایت پایه‌ها باید بر اساس محاسبه بار، طراحی اتصالات، فونداسیون و شرایط محل نصب تأیید شود. تعداد پایه‌ها به‌تنهایی نشان‌دهنده ایمنی سازه نیست.

برای سفارش ساخت چه اطلاعاتی لازم است؟

ابعاد داخلی یا خارجی، ظرفیت موردنیاز، نوع سیال، شرایط کاری، گرید و ضخامت ورق، شکل کف و سقف و جزئیات منهول و پایه‌ها باید مشخص شوند.

ملخص المنتج

خزان من الفولاذ المقاوم للصدأ بسعة اسمية مستهدفة تبلغ 20,000 لتر، وقطر جسم 253 سم وارتفاع 400 سم، مع فتحة منهول بقطر 40 سم وأربع أرجل بارتفاع 50 سم لكل منها. عند افتراض أن القطر والارتفاع داخليان وأن الجسم أسطواني، يبلغ الحجم الهندسي التقريبي للجزء الأسطواني 20,100 لتر. يجب التحقق من الأبعاد الداخلية وشكل القاع والغطاء لتأكيد السعة القابلة للاستخدام. لم تُحدّد درجة الفولاذ أو سماكة الصفائح بعد.

English Summary

This stainless steel tank has a target nominal capacity of 20,000 liters, a specified body diameter of 253 cm, and a body height of 400 cm. It includes a 40 cm manhole and four legs, each 50 cm high. Assuming the diameter and height are internal dimensions of a simple cylinder, the estimated cylindrical volume is approximately 20,100 liters. The usable capacity must be verified against the actual internal dimensions and bottom and top geometry. Stainless steel grade and plate thickness have not yet been specified.
