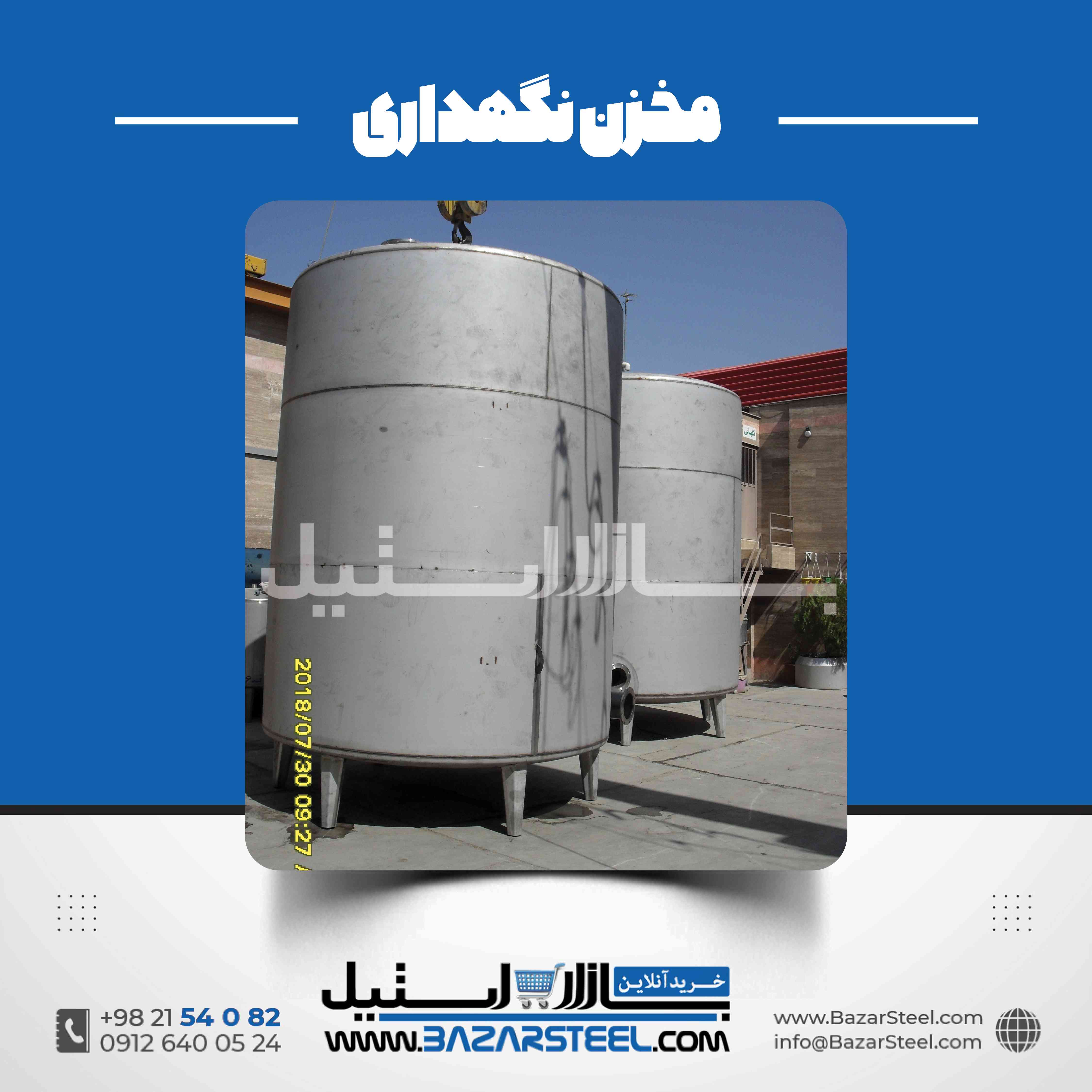

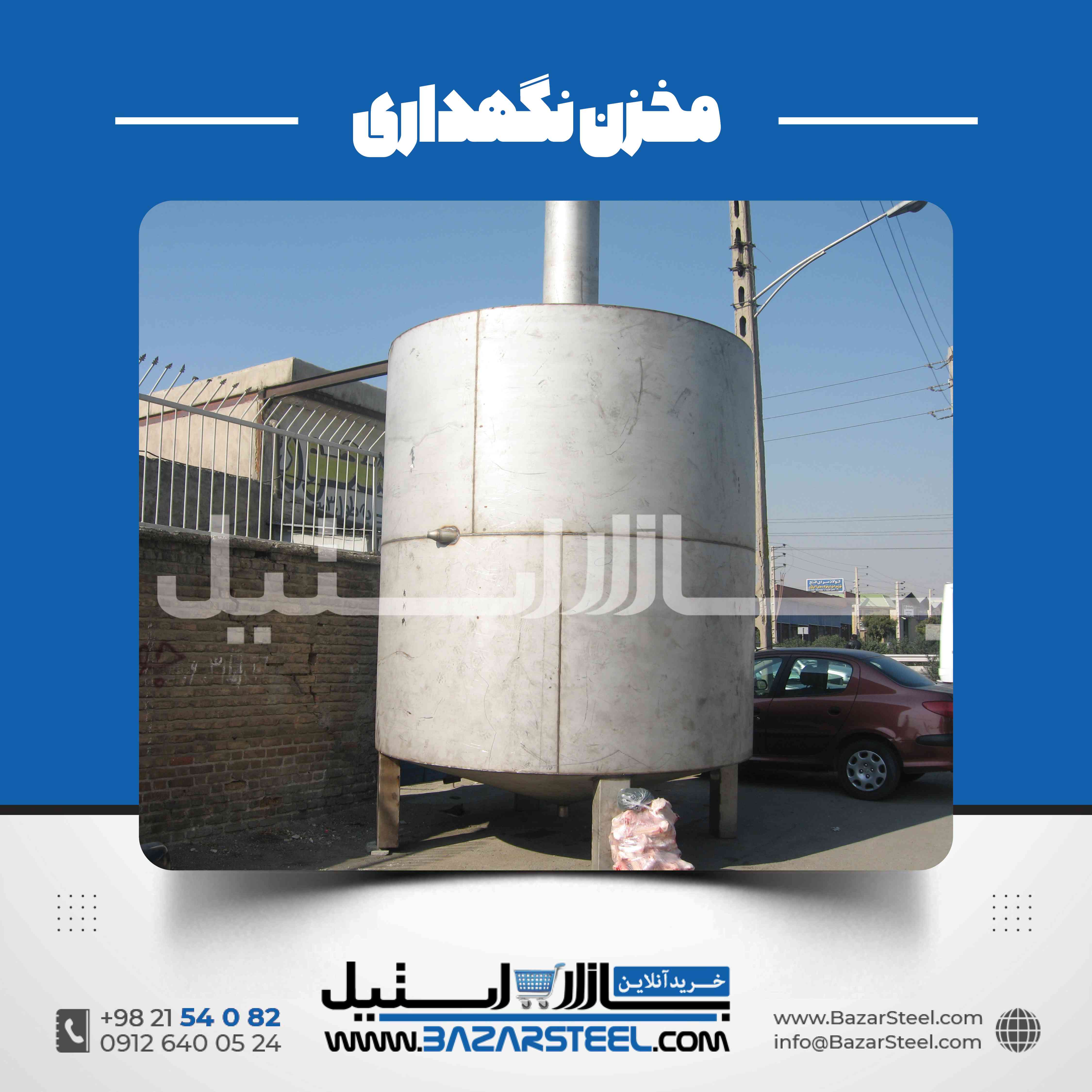

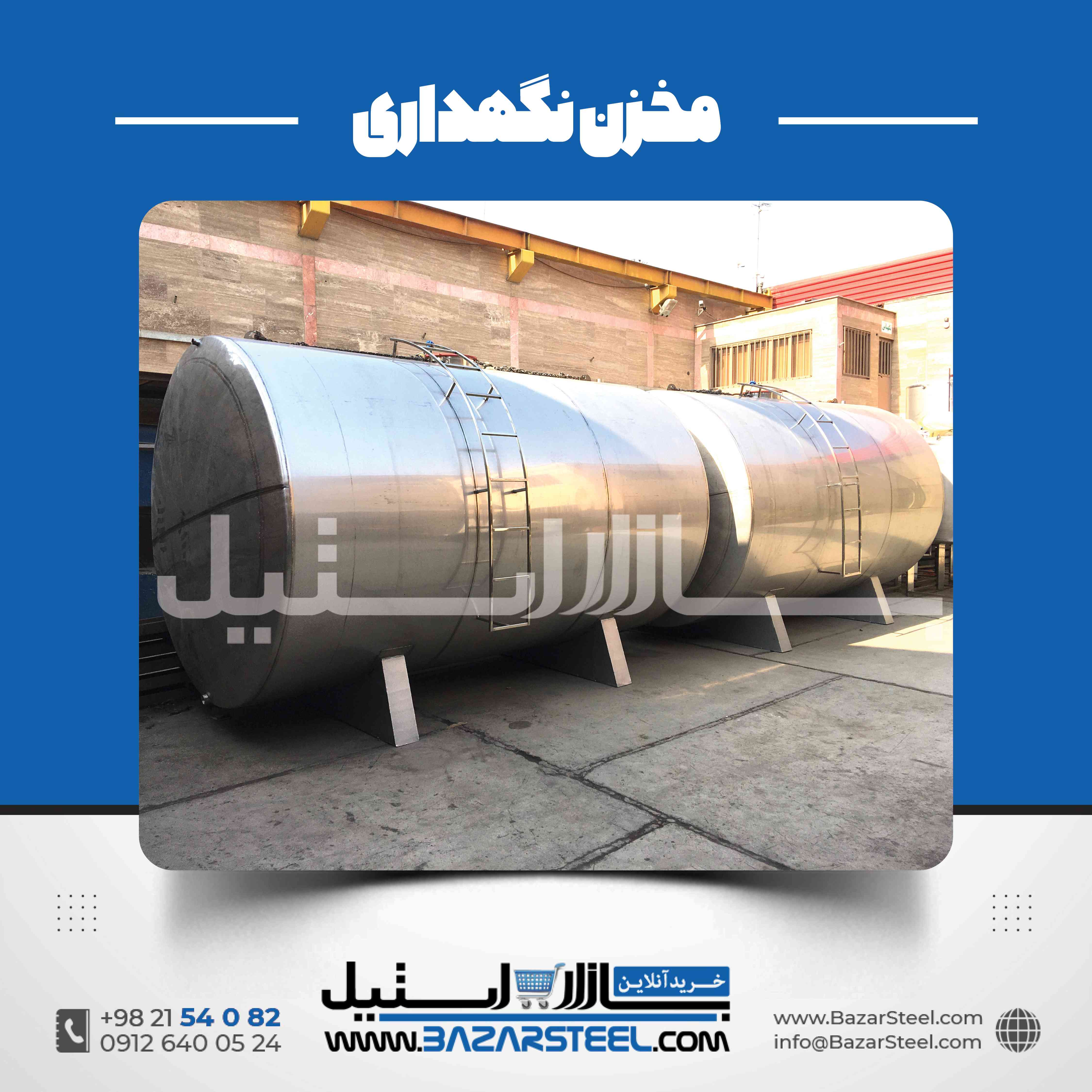

مشخصات فنی مخزن استیل ۲۵۰۰۰ لیتری

محاسبه حجم مخزن استیل ۲۵ هزار لیتری

حجم بخش استوانه‌ای مخزن از رابطه زیر محاسبه می‌شود:

حجم استوانه = عدد پی × مربع شعاع داخلی × ارتفاع داخلی

با فرض داخلی‌بودن قطر ۲۸۰ سانتی‌متر و ارتفاع بدنه ۴۵۰ سانتی‌متر، مقادیر محاسبه به شرح زیر است:

• قطر داخلی فرضی: ۲٫۸ متر
• شعاع داخلی فرضی: ۱٫۴ متر
• ارتفاع داخلی فرضی: ۴٫۵ متر

حجم هندسی قسمت استوانه‌ای حدود ۲۷٫۷۰ مترمکعب، معادل تقریباً ۲۷٬۷۰۰ لیتر است.

این مقدار از ظرفیت اسمی ۲۵٬۰۰۰ لیتر بیشتر است. بااین‌حال، ظرفیت قابل استفاده به شکل کف و سقف، ابعاد واقعی داخلی، ضخامت ورق و فضای خالی موردنیاز در بالای مخزن بستگی دارد. اگر ابعاد اعلام‌شده خارجی باشند، حجم داخلی کمتر خواهد بود؛ بنابراین ظرفیت نهایی باید بر اساس نقشه ساخت تأیید شود.

بررسی ابعاد بدنه مخزن

قطر ۲۸۰ سانتی‌متر و ارتفاع بدنه ۴۵۰ سانتی‌متر، ابعاد اصلی این مدل هستند. تناسب این ابعاد در طراحی نهایی باید همراه با ظرفیت هدف، شکل کف و سقف و شرایط نصب بررسی شود.

برای تعیین ظرفیت واقعی، باید مشخص شود که اندازه‌های اعلام‌شده داخلی هستند یا خارجی. همچنین لازم است حجم بخش‌های انتهایی مخزن و سطح مجاز پرشدن در محاسبه لحاظ شوند. حجم هندسی بدنه به‌تنهایی معادل حجم قابل استفاده نیست.

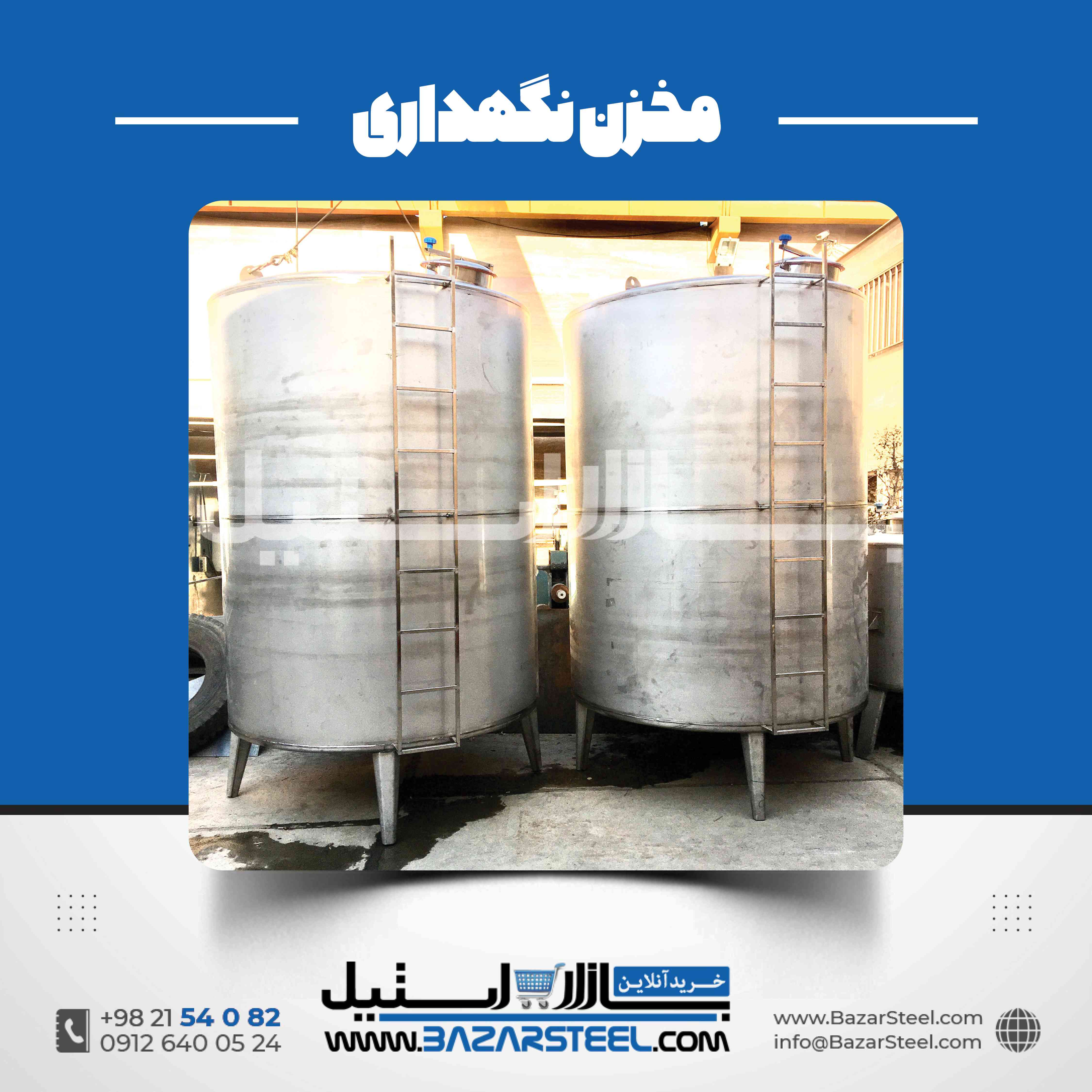

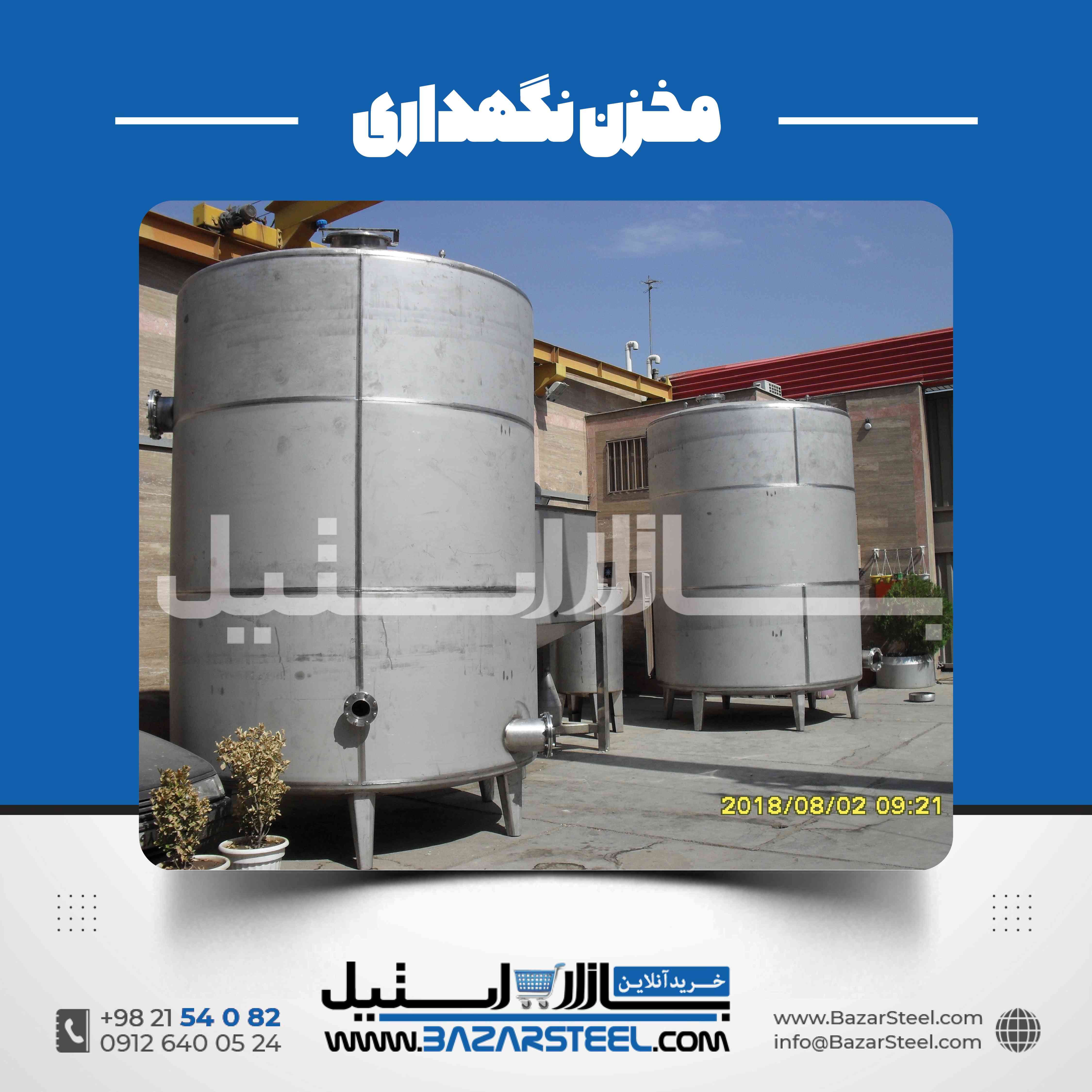

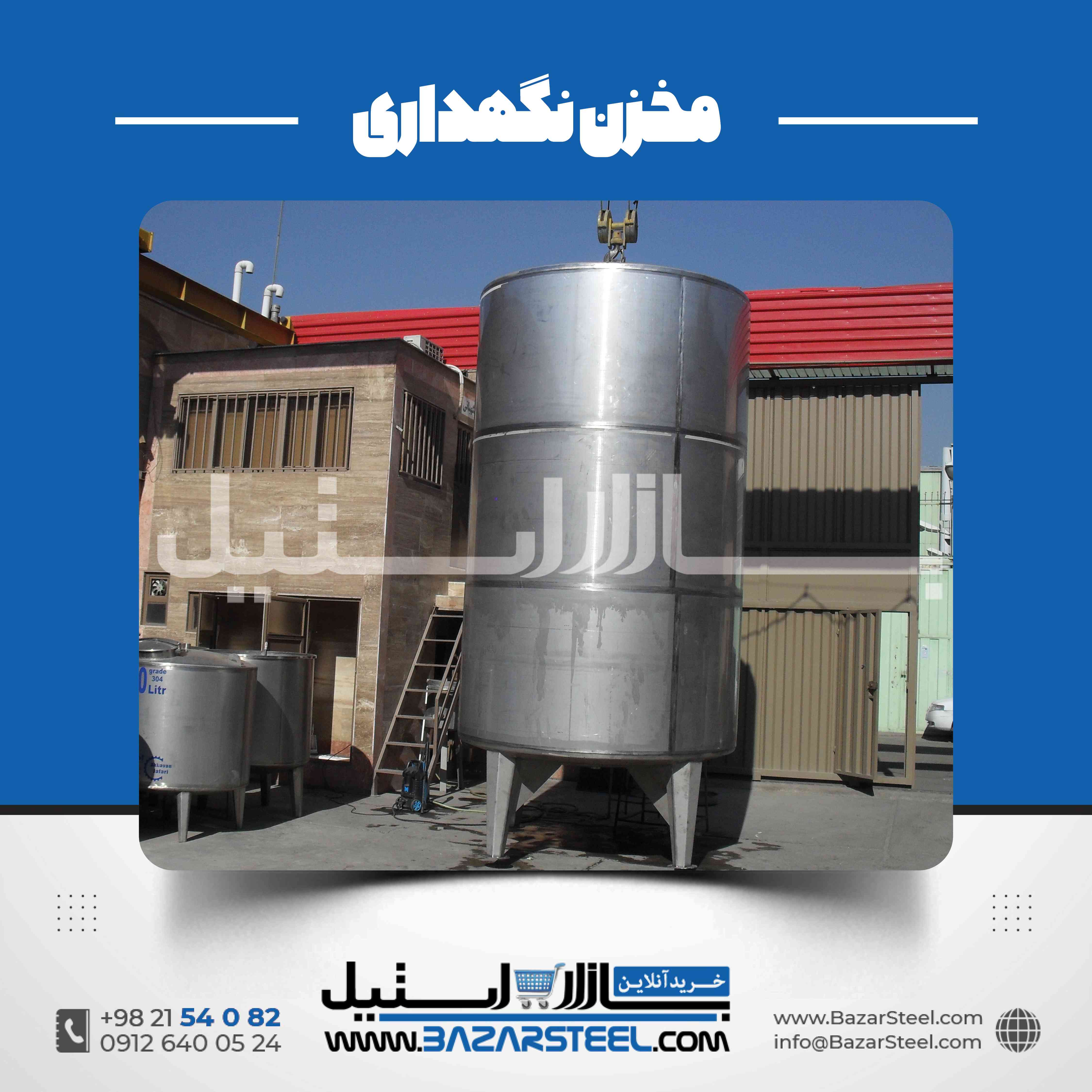

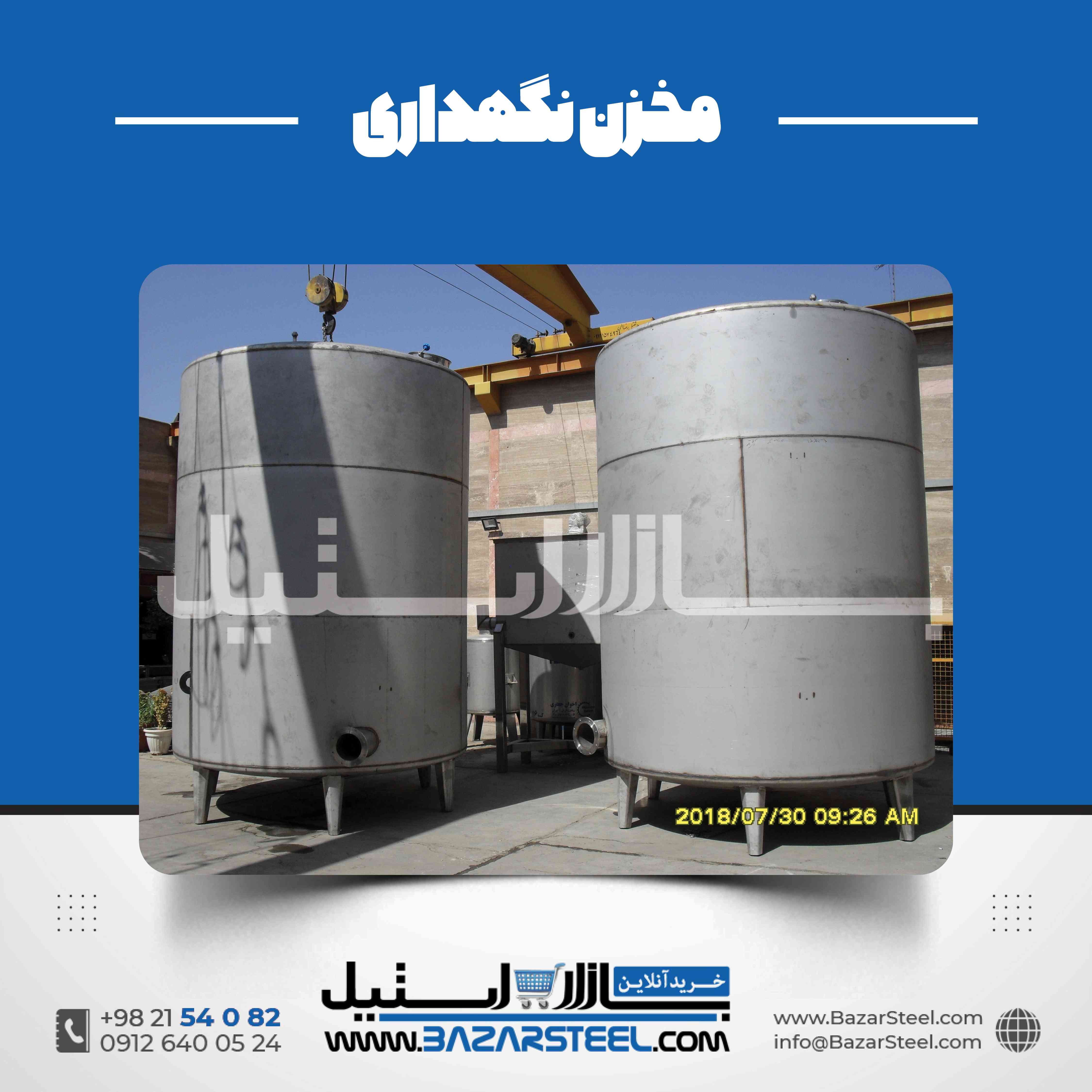

چهار پایه با ارتفاع ۵۰ سانتی‌متر

این مخزن دارای چهار پایه با ارتفاع اعلام‌شده ۵۰ سانتی‌متر است. طراحی پایه‌ها باید بر اساس وزن مخزن، وزن سیال در حالت پر، توزیع بار، اتصالات و شرایط فونداسیون انجام شود.

در صورت قرارگیری کامل پایه‌ها زیر بدنه و نبود هم‌پوشانی ارتفاعی، مجموع ارتفاع بدنه و پایه‌ها حدود ۵۰۰ سانتی‌متر خواهد بود. این مقدار ارتفاع تقریبی است و ارتفاع نهایی مجموعه به شکل کف و سقف، اتصالات و تجهیزات جانبی بستگی دارد.

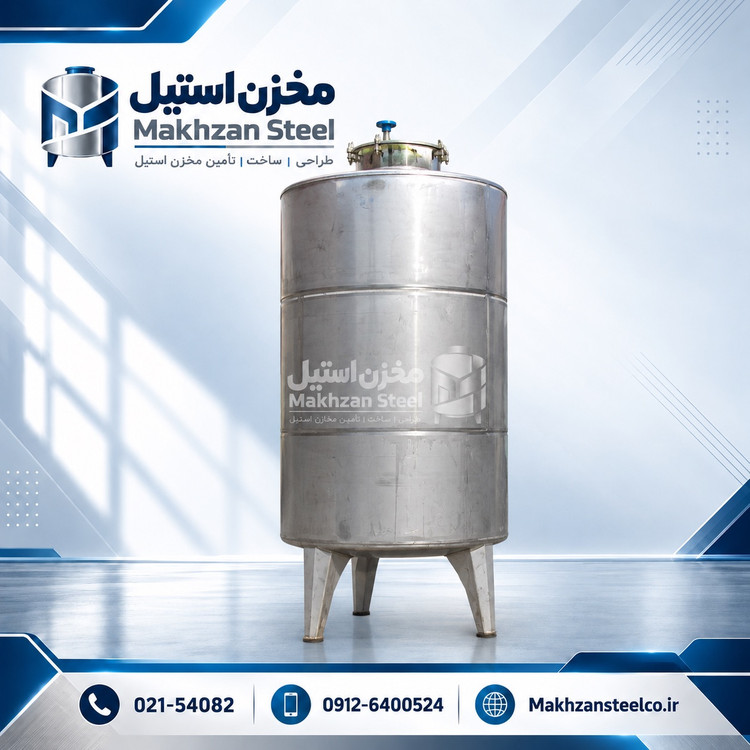

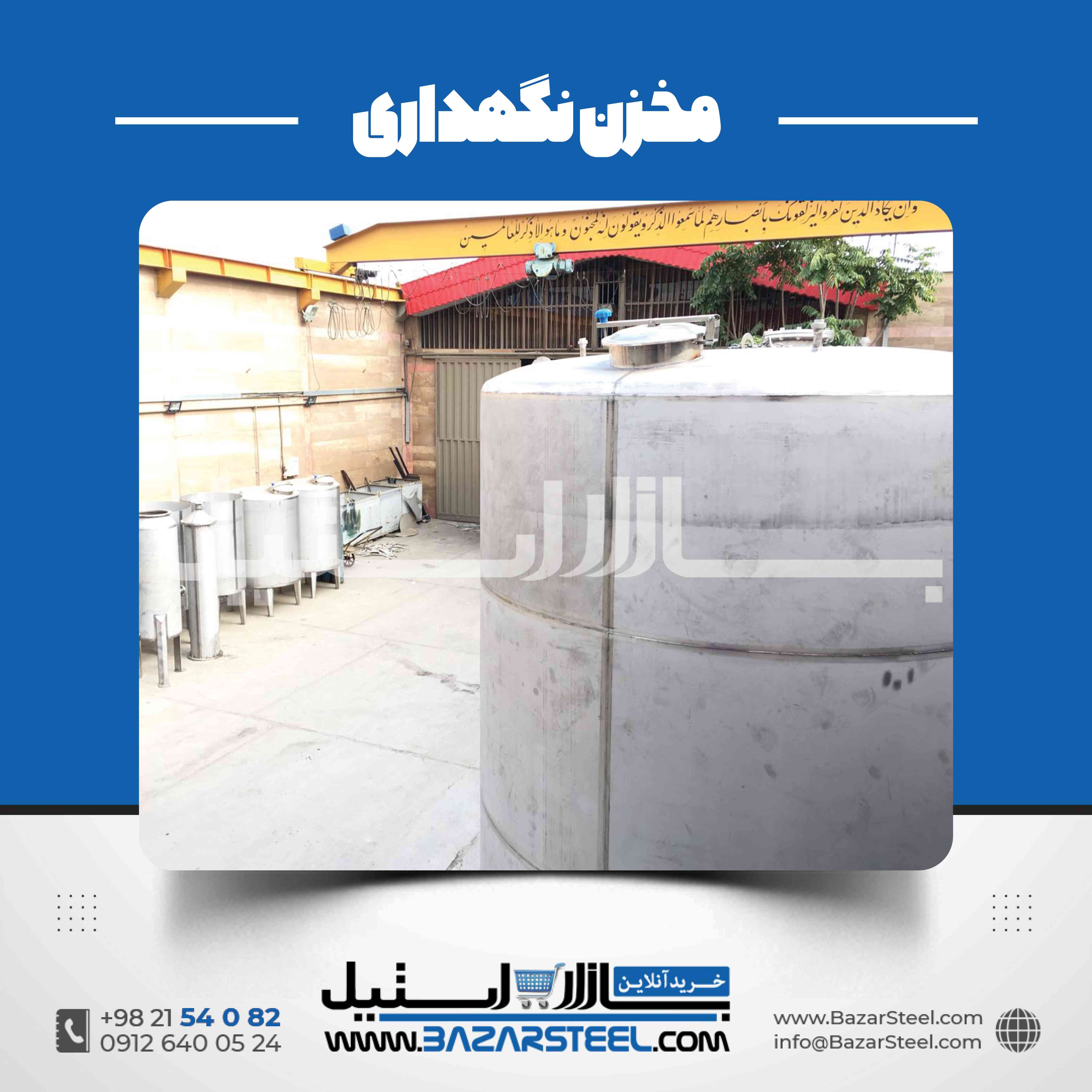

منهول ۴۰ سانتی‌متری

برای این مدل، درب منهول با قطر ۴۰ سانتی‌متر در نظر گرفته شده است. محل نصب، نوع درب، روش آب‌بندی و دسترسی برای بازرسی و نگهداری باید متناسب با طراحی و شرایط بهره‌برداری تعیین شوند.

مناسب‌بودن ابعاد منهول برای دسترسی عملیاتی باید جداگانه بررسی شود. ورود به داخل مخزن مستلزم رعایت الزامات ایمنی فضای بسته و دستورالعمل‌های مربوط است.

انتخاب گرید و ضخامت ورق استیل

گرید استیل باید متناسب با نوع مایع، ترکیب شیمیایی، دمای کاری، شرایط شست‌وشو و محیط نصب انتخاب شود. عنوان کلی استیل برای تعیین گرید مناسب کافی نیست.

ضخامت ورق بدنه، کف و سقف نیز به ابعاد نهایی، بارهای واردشده، شرایط کاری و الزامات طراحی بستگی دارد. تعیین گرید و ضخامت نهایی باید پس از دریافت اطلاعات فنی و بررسی محاسبات انجام شود.

برای آشنایی با ساختارهای مختلف، صفحه انواع مخزن استیل را مشاهده کنید.

عوامل مؤثر بر قیمت مخزن استیل ۲۵۰۰۰ لیتری

قیمت نهایی این مخزن به مشخصات فنی تأییدشده و جزئیات ساخت وابسته است. مهم‌ترین عوامل مؤثر بر قیمت عبارت‌اند از:

• گرید استیل و ضخامت ورق مصرفی
• ابعاد نهایی و ظرفیت واقعی مخزن
• شکل و روش ساخت کف و سقف
• طراحی چهار پایه و اتصالات آن‌ها
• منهول، نازل‌ها و اتصالات موردنیاز
• نوع پرداخت سطح و الزامات بهداشتی، در صورت نیاز
• هزینه حمل، تخلیه و نصب در محل پروژه

برای بررسی ساخت با ابعاد و مشخصات اختصاصی، به صفحه سفارش ساخت محصولات سفارشی مراجعه کنید.

اطلاعات لازم برای سفارش ساخت

برای نهایی‌کردن سفارش و تهیه برآورد دقیق، موارد زیر باید مشخص شوند:

1. تأیید داخلی یا خارجی بودن قطر و ارتفاع اعلام‌شده
2. تعیین ظرفیت اسمی و حجم قابل استفاده موردنیاز
3. مشخص‌کردن شکل کف و سقف
4. اعلام نوع سیال، دمای کاری و شرایط فشار
5. تعیین گرید و ضخامت ورق بر اساس الزامات فنی
6. تأیید جزئیات منهول، پایه‌ها و اتصالات
7. بررسی محل نصب، فونداسیون و شرایط حمل

برای آشنایی با مراحل انتخاب و خرید، صفحه راهنمای خرید را مطالعه کنید.

سؤالات متداول درباره مخزن استیل ۲۵۰۰۰ لیتری

حجم هندسی مخزن با قطر ۲۸۰ و ارتفاع ۴۵۰ سانتی‌متر چقدر است؟

با فرض داخلی‌بودن ابعاد و استوانه‌ای‌بودن بدنه، حجم هندسی بخش استوانه‌ای حدود ۲۷٬۷۰۰ لیتر است. ظرفیت نهایی به شکل کف و سقف و ابعاد واقعی داخلی بستگی دارد.

آیا ظرفیت قابل استفاده دقیقاً ۲۵٬۰۰۰ لیتر خواهد بود؟

ظرفیت قابل استفاده باید با توجه به ابعاد داخلی، شکل کف و سقف و فضای خالی موردنیاز محاسبه شود. ظرفیت اسمی و حجم هندسی الزاماً یکسان نیستند.

ارتفاع مخزن با پایه‌ها چقدر است؟

ارتفاع بدنه ۴۵۰ سانتی‌متر و ارتفاع پایه‌ها ۵۰ سانتی‌متر است. در صورت قرارگیری کامل پایه‌ها زیر بدنه، مجموع این دو مقدار حدود ۵۰۰ سانتی‌متر خواهد بود.

چه گریدی از استیل برای مخزن مناسب است؟

انتخاب گرید به نوع سیال، ترکیب شیمیایی، دما، شرایط شست‌وشو و محیط نصب بستگی دارد. بدون این اطلاعات نمی‌توان گرید مشخصی را به‌عنوان گزینه قطعی تعیین کرد.

قیمت مخزن استیل ۲۵ هزار لیتری چگونه محاسبه می‌شود؟

قیمت به گرید و ضخامت ورق، ابعاد نهایی، ساختار کف و سقف، پایه‌ها، اتصالات، پرداخت سطح و هزینه‌های حمل و نصب وابسته است.

آیا چهار پایه برای نگهداری مخزن کافی است؟

کفایت پایه‌ها باید بر اساس محاسبه بار، طراحی اتصالات، فونداسیون و شرایط محل نصب تأیید شود. تعداد پایه‌ها به‌تنهایی نشان‌دهنده ایمنی سازه نیست.

برای سفارش ساخت چه اطلاعاتی لازم است؟

ابعاد داخلی یا خارجی، ظرفیت موردنیاز، نوع سیال، شرایط کاری، گرید و ضخامت ورق، شکل کف و سقف و جزئیات منهول و پایه‌ها باید مشخص شوند.

ملخص المنتج

خزان من الفولاذ المقاوم للصدأ بسعة اسمية مستهدفة تبلغ 25,000 لتر، وقطر جسم 280 سم وارتفاع 450 سم، مع فتحة منهول بقطر 40 سم وأربع أرجل بارتفاع 50 سم لكل منها. عند افتراض أن القطر والارتفاع داخليان وأن الجسم أسطواني، يبلغ الحجم الهندسي التقريبي للجزء الأسطواني 27,700 لتر. يجب التحقق من الأبعاد الداخلية وشكل القاع والغطاء لتأكيد السعة النهائية. لم تُحدّد درجة الفولاذ أو سماكة الصفائح بعد.

English Summary

This stainless steel tank has a target nominal capacity of 25,000 liters, a specified body diameter of 280 cm, and a body height of 450 cm. It includes a 40 cm manhole and four legs, each 50 cm high. Assuming the diameter and height are internal dimensions of a simple cylinder, the estimated cylindrical volume is approximately 27,700 liters. The final capacity must be verified against the actual internal dimensions and bottom and top geometry. Stainless steel grade and plate thickness have not yet been specified.
