مخزن استیل ۵۰۰۰۰ لیتری

مخزن استیل ۵۰۰۰۰ لیتری برای پروژه‌هایی مطرح است که به ذخیره‌سازی سیال در مقیاس صنعتی و ظرفیت اسمی حدود ۵۰ مترمکعب نیاز دارند. انتخاب یا ساخت این مخزن باید با توجه به نوع سیال، شرایط فرایندی، مشخصات متریال، ظرفیت موردنیاز و محدودیت‌های محل نصب انجام شود.

طبق اطلاعات اعلام‌شده، قطر مخزن ۳ متر و ارتفاع بدنه آن ۷ متر است. همچنین، قطر منهول ۴۰ سانتی‌متر در نظر گرفته شده است. این اطلاعات برای بررسی اولیه ابعاد و حجم مفید هستند؛ بااین‌حال، گرید استیل، ضخامت بدنه و عدسی‌ها، شکل کف و سقف، نوع تکیه‌گاه، اتصالات و شرایط فشار یا خلأ هنوز مشخص نشده‌اند. این موارد باید در مشخصات فنی و نقشه ساخت نهایی تعیین شوند.

جدول مشخصات اولیه مخزن استیل ۵۰۰۰۰ لیتری

محاسبه حجم هندسی مخزن استیل ۵۰ هزار لیتری

برای بررسی اولیه تناسب ابعاد با ظرفیت اسمی، می‌توان بدنه را به‌صورت یک استوانه ساده در نظر گرفت. این محاسبه فقط حجم بخش استوانه‌ای را نشان می‌دهد و شکل عدسی‌ها، اتصالات و فضای خالی موردنیاز بالای سیال را در نظر نمی‌گیرد.

ابعاد فرضی برای محاسبه:

• قطر داخلی فرضی: ۳ متر
• شعاع داخلی فرضی: ۱٫۵ متر
• ارتفاع داخلی فرضی بدنه استوانه‌ای: ۷ متر

فرمول حجم استوانه:

V = π × r² × h

V = π × 1.5² × 7 ≈ 49.48 m³

49.48 m³ ≈ 49,480 liters

بر اساس این فرض‌ها، حجم هندسی بخش استوانه‌ای حدود ۴۹٬۴۸۰ لیتر، معادل تقریباً ۴۹٫۴۸ مترمکعب است. این مقدار به ظرفیت اسمی ۵۰ هزار لیتر نزدیک است، اما به‌تنهایی ظرفیت نهایی مخزن را تأیید نمی‌کند.

اگر قطر و ارتفاع اعلام‌شده ابعاد خارجی باشند، حجم داخلی با توجه به ضخامت ورق کمتر خواهد بود. شکل و عمق عدسی‌ها نیز می‌تواند حجم کل را افزایش یا کاهش دهد. به همین دلیل، باید مشخص شود که ظرفیت ۵۰ هزار لیتر به حجم هندسی کل اشاره دارد یا حجم قابل استفاده در شرایط عملیاتی.

تناسب قطر و ارتفاع بدنه

قطر اعلام‌شده مخزن ۳ متر و ارتفاع بدنه ۷ متر است؛ بنابراین ارتفاع بدنه بیش از دو برابر قطر آن است. این نسبت یکی از ورودی‌های بررسی هندسی و سازه‌ای است، اما به‌تنهایی برای تعیین ضخامت ورق، پایداری مخزن یا روش تکیه‌گاهی کافی نیست.

در طراحی مخزنی با ارتفاع ۷ متر، وزن سیال و بدنه، نیروهای وارد بر پوسته، نحوه انتقال بار به تکیه‌گاه، شرایط محیطی و روش نصب باید به‌صورت مهندسی بررسی شوند. در صورت نصب در فضای باز، اثر باد و در صورت لزوم زلزله نیز باید بر اساس موقعیت پروژه ارزیابی شود.

ضخامت ورق و انتخاب گرید استیل

ضخامت بدنه و عدسی‌های این مخزن هنوز مشخص نشده است. انتخاب ضخامت مناسب باید بر اساس ابعاد واقعی، نوع سیال، چگالی محتویات، دمای کار، شرایط فشار یا خلأ، شکل عدسی‌ها، نحوه تکیه‌گاه و الزامات طراحی انجام شود. تعیین ضخامت صرفاً بر اساس ظرفیت اسمی یا مقایسه با مخازن کوچک‌تر، مبنای مهندسی کافی نیست.

گرید استیل نیز باید متناسب با ویژگی‌های سیال، احتمال خوردگی، دما، مواد شوینده و الزامات بهداشتی یا فرایندی انتخاب شود. تا زمانی که اطلاعات مربوط به کاربرد و شرایط بهره‌برداری مشخص نشده‌اند، نمی‌توان گرید یا ضخامت معینی را به‌عنوان ویژگی قطعی این محصول معرفی کرد.

برای آشنایی اولیه با گریدهای مختلف استیل، صفحه راهنمای گریدهای استیل را مطالعه کنید. انتخاب نهایی متریال باید با شرایط واقعی پروژه مطابقت داشته باشد.

منهول ۴۰ سانتی‌متری و دسترسی به داخل مخزن

قطر منهول این مخزن ۴۰ سانتی‌متر اعلام شده است. اندازه و محل نصب دریچه باید با توجه به نیازهای بازرسی، نظافت، نگهداری و الزامات ایمنی تعیین شود. در مخازن بزرگ، دسترسی ایمن تنها به قطر دریچه وابسته نیست؛ فضای آزاد اطراف منهول، نحوه باز شدن درپوش و روش انجام عملیات نگهداری نیز اهمیت دارند.

اگر برای بازرسی یا نظافت، ورود افراد به داخل مخزن لازم باشد، الزامات ایمنی ورود به فضای بسته باید جداگانه بررسی شوند. وجود منهول به‌تنهایی به معنای ایمن بودن ورود به مخزن نیست.

اتصالات و تجهیزات قابل بررسی در طراحی

تعداد و نوع اتصالات این مخزن در اطلاعات اولیه مشخص نشده است. نیازهای فرایندی باید تعیین کنند که کدام تجهیزات در نقشه ساخت پیش‌بینی شوند. بسته به کاربرد، موارد زیر ممکن است مورد بررسی قرار گیرند؛ این فهرست به معنای وجود قطعی آن‌ها در محصول نیست:

• ورودی و خروجی سیال با قطر و محل نصب مشخص
• خروجی تخلیه در صورت نیاز فرایندی
• هواکش یا تجهیزات مدیریت فشار و خلأ متناسب با طراحی
• منهول و جزئیات درپوش و آب‌بندی
• محل نصب ابزار اندازه‌گیری سطح یا دما، در صورت نیاز
• اتصالات شست‌وشو یا نظافت، در صورت نیاز کاربردی
• تکیه‌گاه‌ها و اجزای اتصال به فونداسیون

اندازه، تعداد و محل هر اتصال باید در نقشه فنی نهایی ثبت شود. هرگونه تغییر پس از ساخت ممکن است نیازمند اصلاحات و بررسی مجدد طراحی باشد.

نکات مهم در طراحی، ساخت و نصب

• تعریف ظرفیت: مشخص شود ۵۰ هزار لیتر به حجم هندسی کل اشاره دارد یا حجم قابل استفاده.
• تعیین مبنای ابعاد: داخلی یا خارجی بودن قطر و ارتفاع در نقشه صریحاً مشخص شود.
• طراحی سازه‌ای: وزن سیال، وزن بدنه و بارهای وارد بر پوسته و تکیه‌گاه محاسبه شوند.
• شرایط محیطی: اثر باد، زلزله و شرایط محل نصب در صورت نیاز بررسی شود.
• فونداسیون و تکیه‌گاه: نحوه انتقال بار و پایداری نصب به‌صورت مهندسی تعیین شود.
• شرایط بهره‌برداری: نوع سیال، دما، فشار، خلأ و روش پر و خالی شدن مشخص شوند.
• کنترل کیفیت: روش جوشکاری، بازرسی و آزمون‌های لازم متناسب با طراحی و الزامات پروژه تعیین شوند.

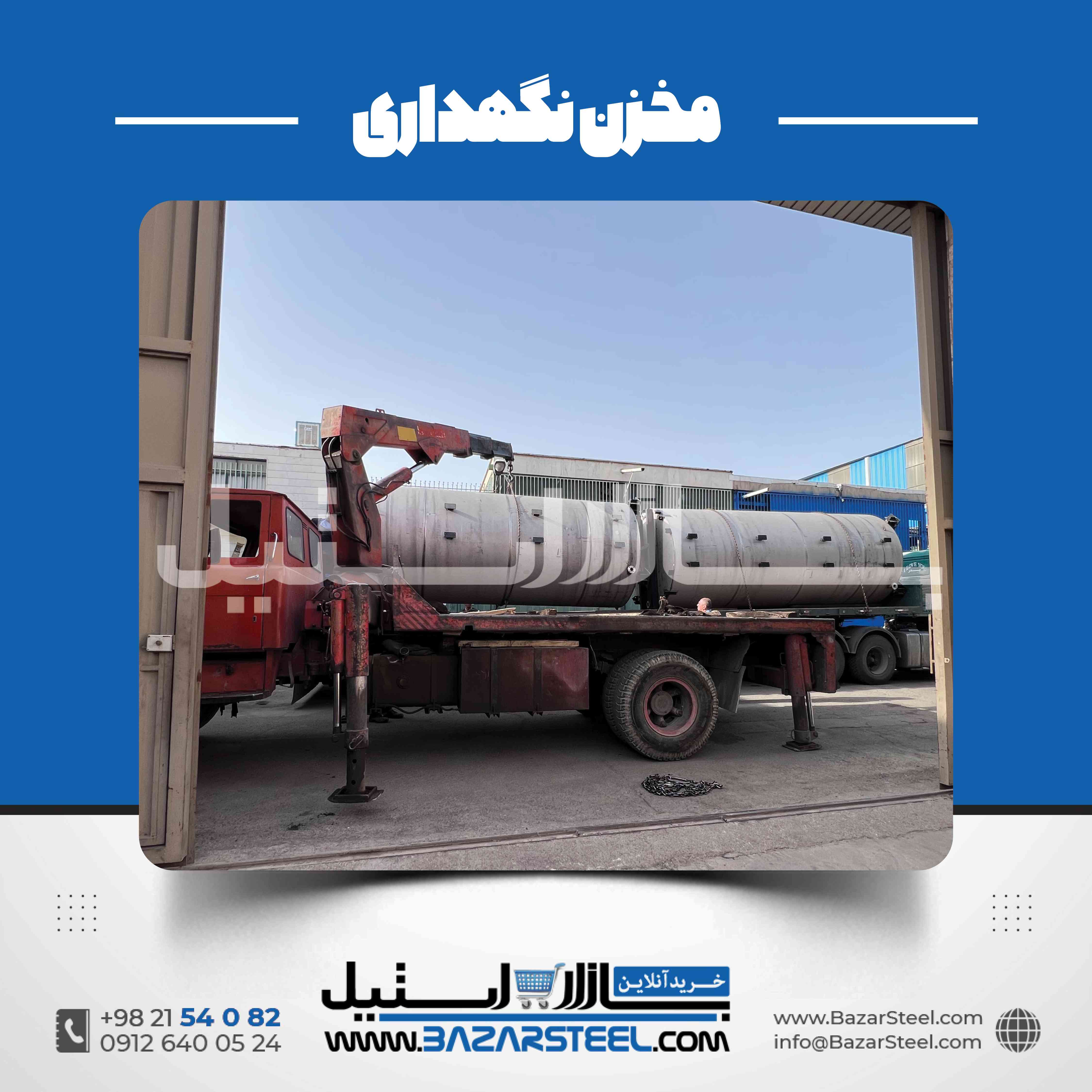

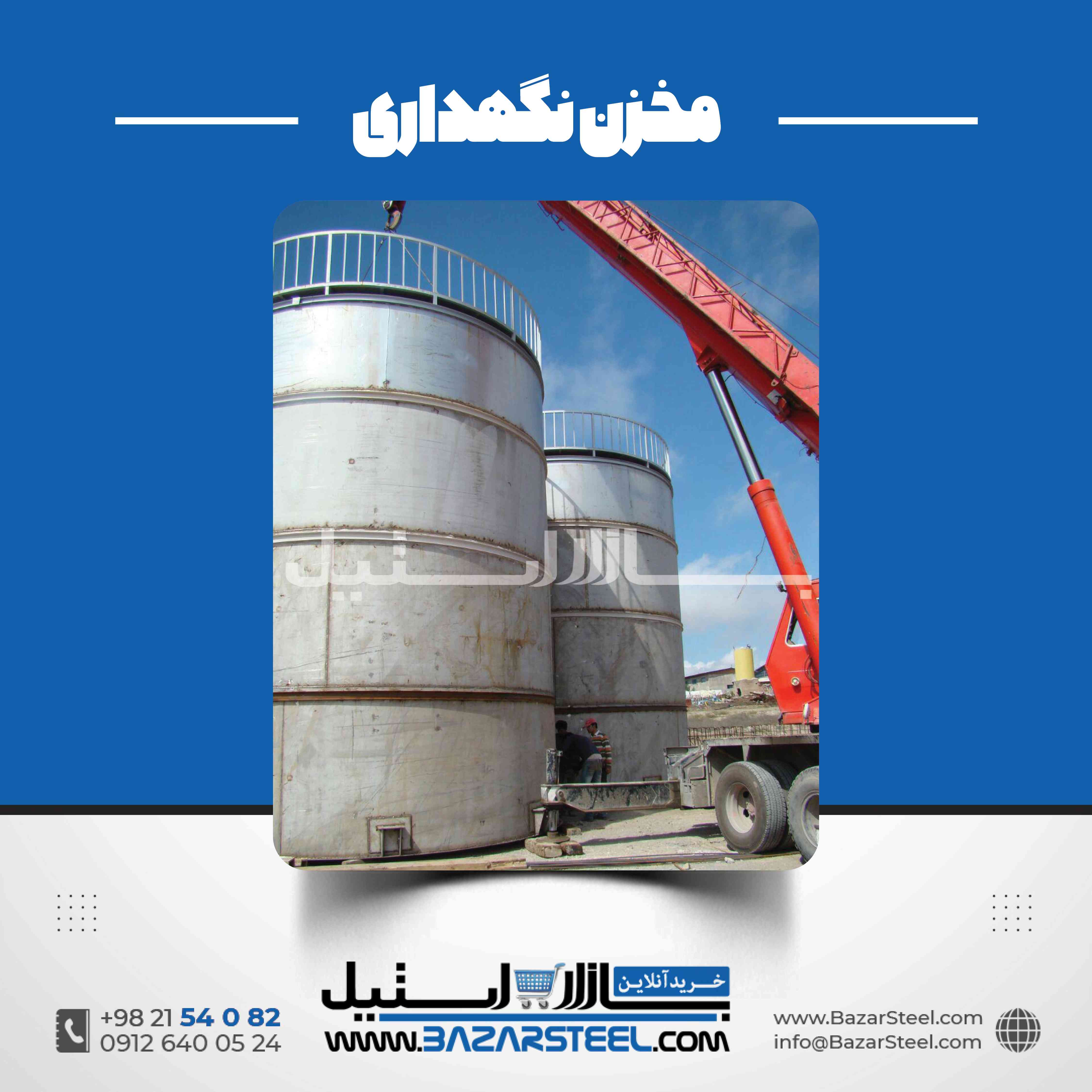

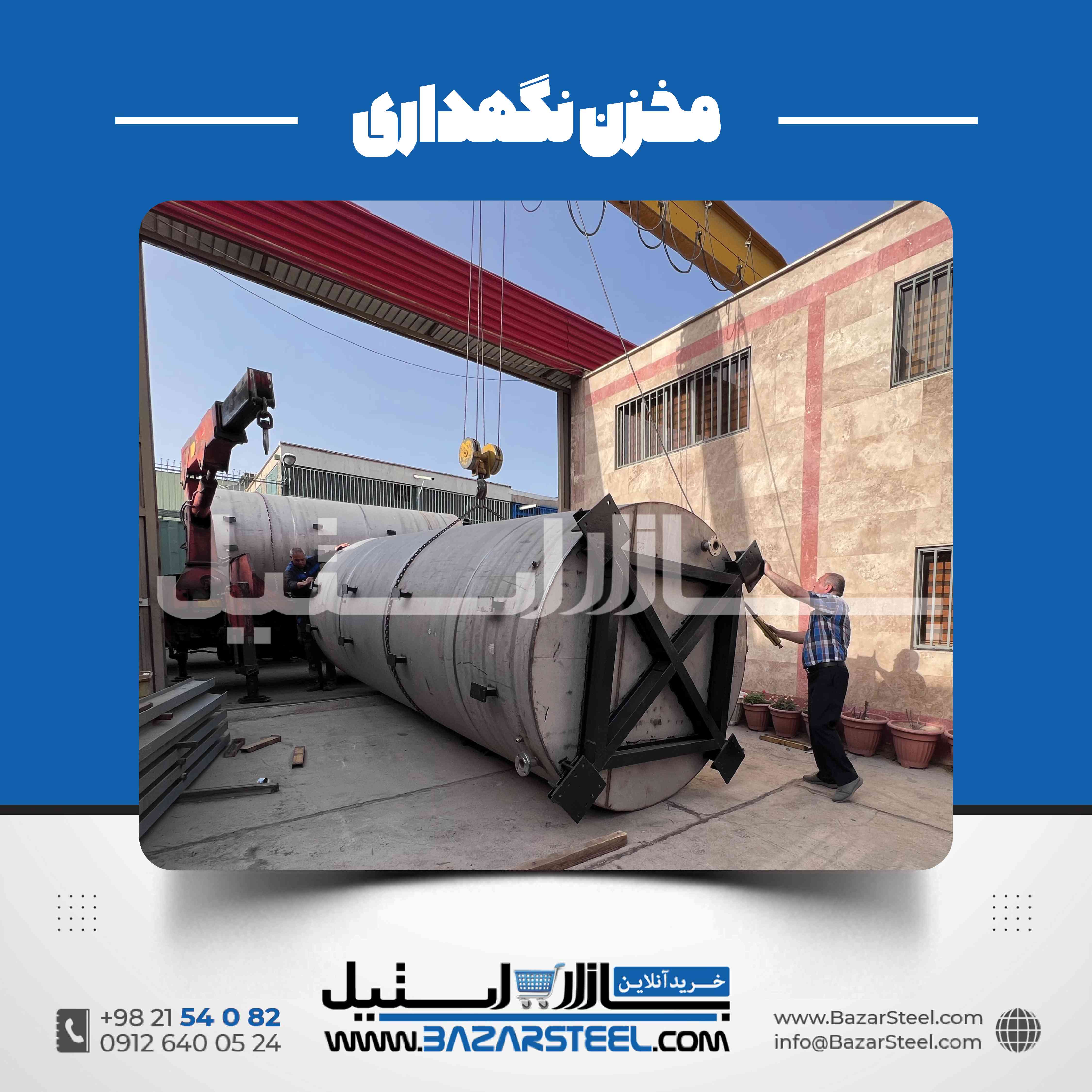

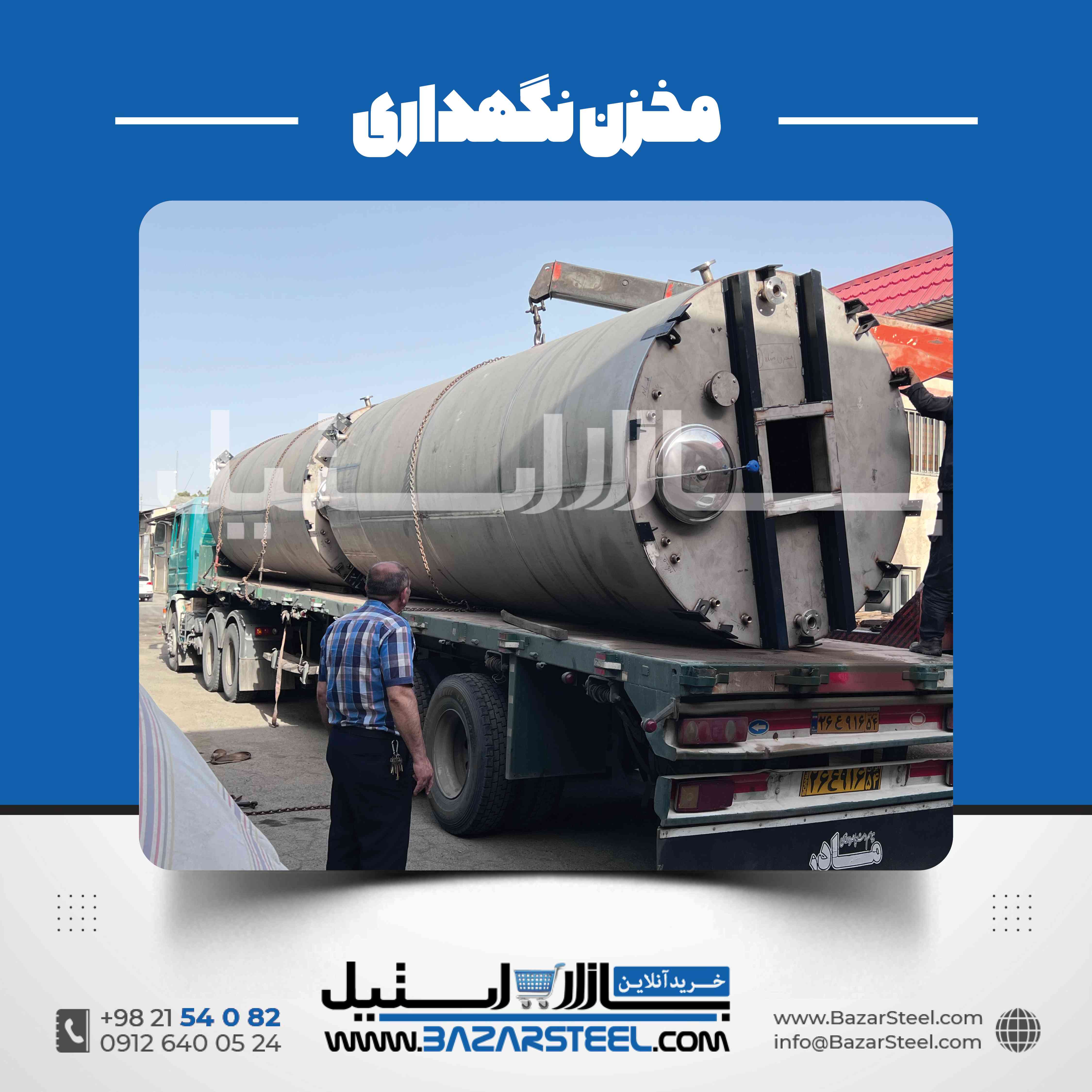

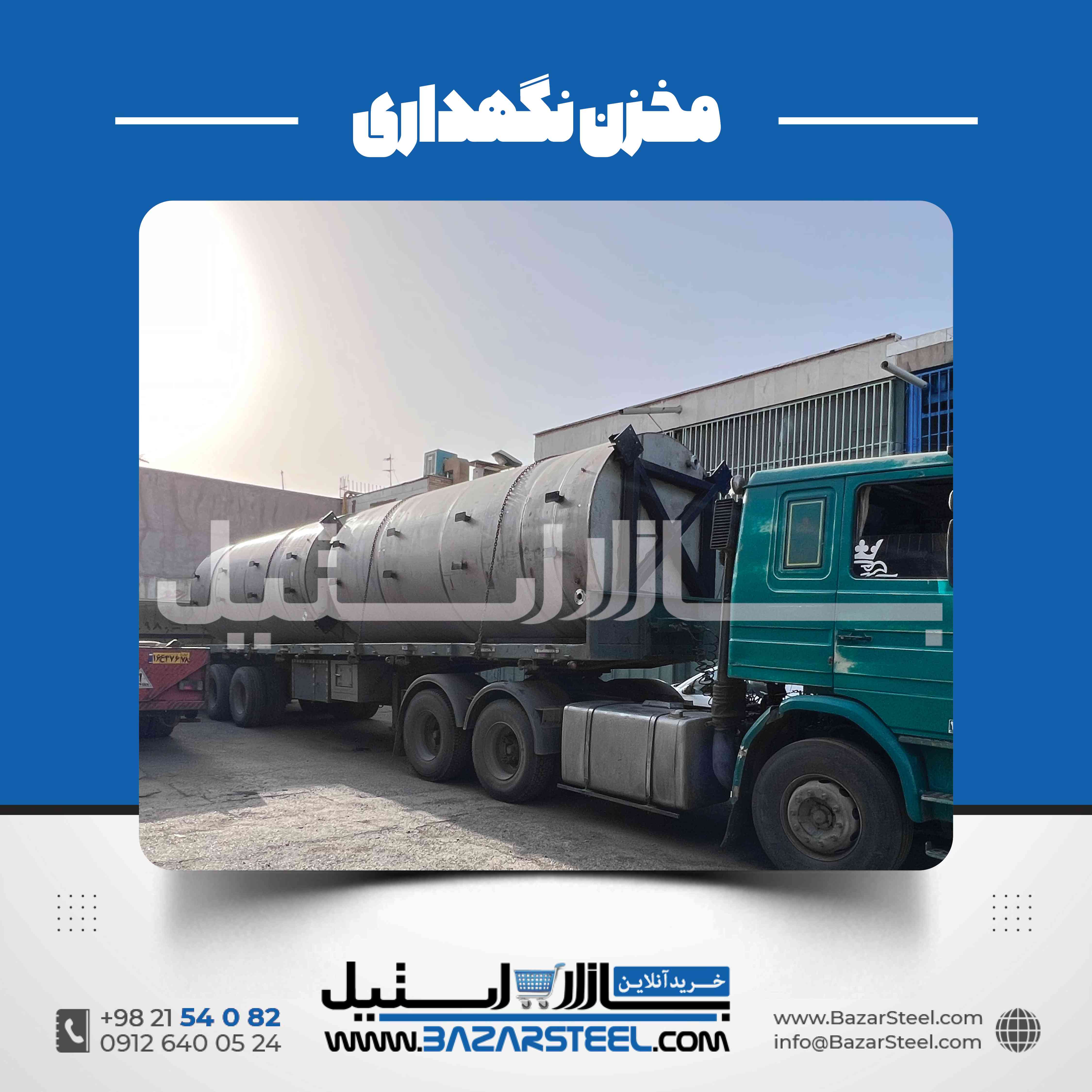

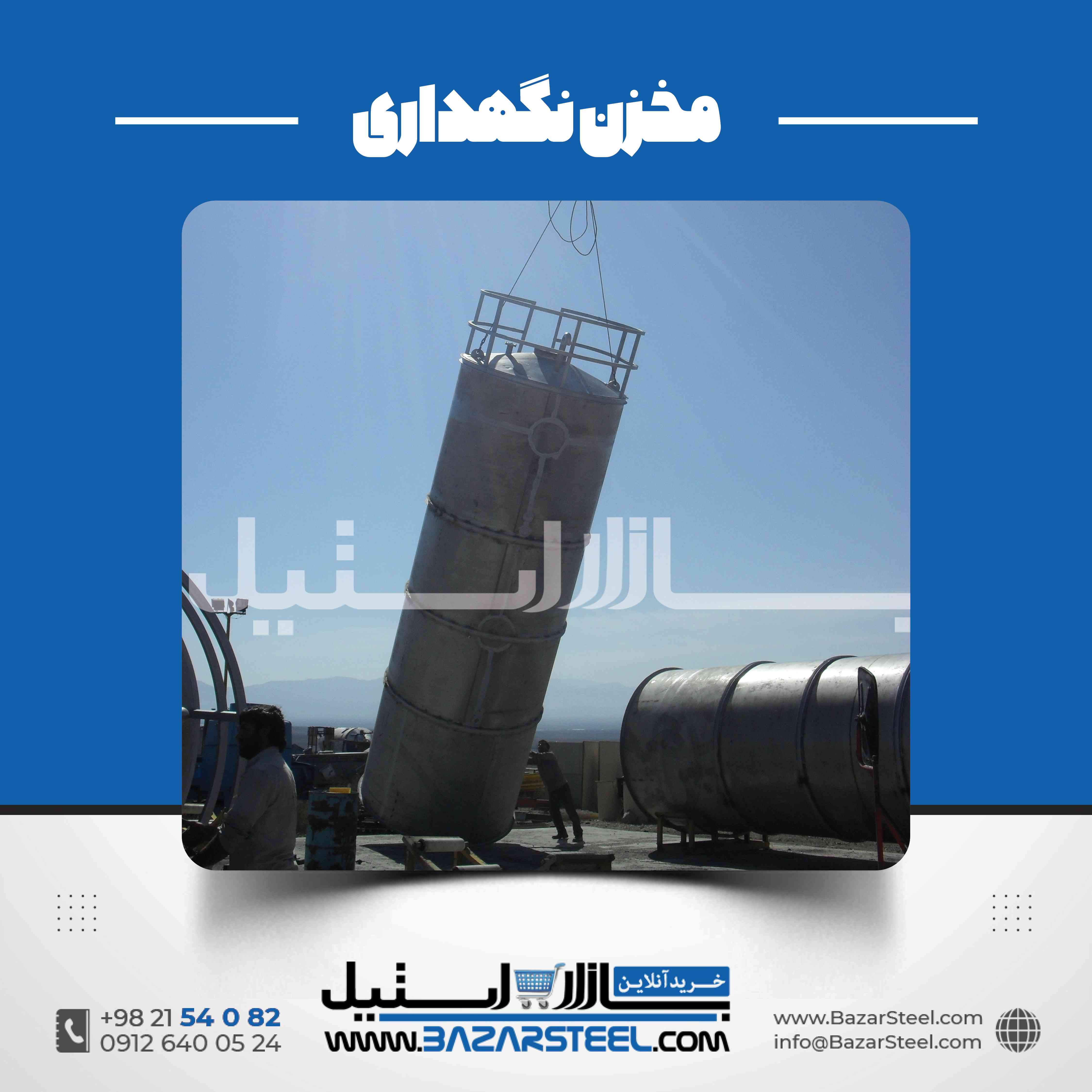

• حمل و نصب: محدودیت‌های مسیر حمل، تجهیزات بلندکردن و فضای محل نصب پیش از نهایی شدن طرح بررسی شوند.

این موارد باید توسط طراحان و سازندگان واجد صلاحیت و متناسب با شرایط پروژه بررسی شوند. ابعاد اولیه به‌تنهایی برای تأیید ایمنی سازه یا مناسب بودن مخزن برای کار تحت فشار کافی نیستند.

عوامل مؤثر بر قیمت مخزن استیل ۵۰۰۰۰ لیتری

قیمت نهایی این مخزن به مشخصات فنی و جزئیات ساخت وابسته است. بدون تعیین گرید استیل، ضخامت ورق، هندسه عدسی‌ها و روش نصب، اعلام قیمت دقیق قابل اتکا نیست. عوامل اصلی مؤثر بر هزینه عبارت‌اند از:

• گرید استیل و قیمت روز ورق
• ضخامت و مقدار متریال مصرفی در بدنه و عدسی‌ها
• هندسه عدسی‌ها و روش ساخت اجزا
• نوع تکیه‌گاه و سازه نگهدارنده
• تعداد و مشخصات منهول‌ها، نازل‌ها و اتصالات
• الزامات طراحی، جوشکاری، بازرسی و آزمون
• پرداخت سطح و نیازهای نظافت متناسب با کاربرد
• حمل، تجهیزات نصب و شرایط محل پروژه، در صورت درخواست

برای آشنایی با روند سفارش ساخت سفارشی، صفحه سفارش ساخت تجهیزات استیل را بررسی کنید. برآورد قیمت و زمان تحویل باید پس از تعیین مشخصات فنی نهایی و استعلام روز انجام شود.

سؤالات متداول درباره مخزن استیل ۵۰۰۰۰ لیتری

۱. حجم هندسی مخزن با قطر ۳ متر و ارتفاع ۷ متر چقدر است؟

اگر قطر و ارتفاع، ابعاد داخلی باشند و بدنه یک استوانه ساده در نظر گرفته شود، حجم هندسی بخش استوانه‌ای حدود ۴۹٬۴۸۰ لیتر است. حجم کل به شکل عدسی‌ها و ابعاد واقعی داخلی بستگی دارد.

۲. آیا ابعاد اعلام‌شده دقیقاً ظرفیت ۵۰ هزار لیتر را تأمین می‌کنند؟

محاسبه اولیه حجمی نزدیک به ظرفیت اسمی نشان می‌دهد، اما تأیید ظرفیت واقعی به داخلی یا خارجی بودن ابعاد، شکل عدسی‌ها و سطح پرشدن مجاز وابسته است.

۳. ضخامت ورق این مخزن چقدر باید باشد؟

ضخامت در اطلاعات اولیه مشخص نشده است. مقدار مناسب باید بر اساس محاسبات مهندسی و شرایط واقعی بهره‌برداری تعیین شود.

۴. گرید استیل مناسب این مخزن چیست؟

انتخاب گرید به نوع سیال، ترکیب شیمیایی، دما، احتمال خوردگی و الزامات فرایندی وابسته است. بدون این اطلاعات نمی‌توان گرید قطعی معرفی کرد.

۵. قطر منهول این مخزن چقدر است؟

قطر منهول ۴۰ سانتی‌متر اعلام شده است. محل نصب و فضای لازم برای باز کردن درپوش و انجام بازرسی باید در نقشه مشخص شوند.

۶. آیا این مخزن برای کار تحت فشار مناسب است؟

قابلیت کار تحت فشار یا خلأ از روی ظرفیت و ابعاد به‌تنهایی قابل تعیین نیست. در صورت نیاز، باید شرایط طراحی مشخص و محاسبات و الزامات مرتبط رعایت شوند.

۷. برای برآورد قیمت چه اطلاعاتی لازم است؟

ظرفیت واقعی موردنیاز، داخلی یا خارجی بودن ابعاد، نوع سیال، گرید استیل، ضخامت طراحی‌شده، شکل عدسی‌ها، اتصالات، شرایط کاری و نیازهای حمل و نصب باید مشخص شوند.
