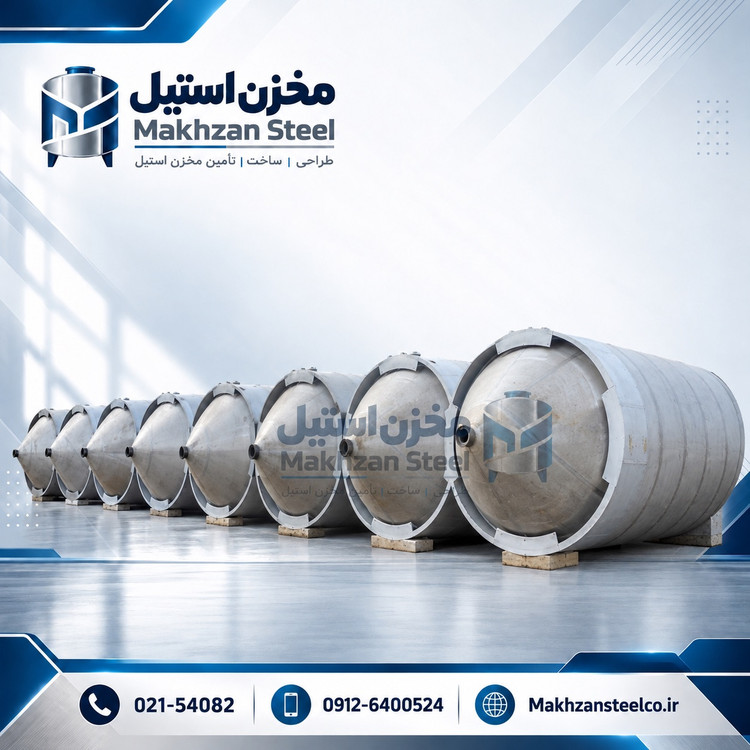

مخزن استیل ۱۰۰۰۰۰ لیتری

مخزن استیل ۱۰۰۰۰۰ لیتری در رده مخازن صنعتی بزرگ قرار می‌گیرد و انتخاب یا ساخت آن نیازمند بررسی هم‌زمان ظرفیت، مشخصات متریال، هندسه مخزن، شرایط نصب و نوع سیال است. در این ابعاد، تصمیم‌گیری صرفاً بر اساس حجم اسمی یا قطر و ارتفاع بدنه کافی نیست؛ طراحی باید با نیاز واقعی فرایند و محدودیت‌های محل نصب هماهنگ باشد.

طبق اطلاعات اولیه، قطر مخزن ۴ متر و ارتفاع بدنه آن ۸ متر است. همچنین قطر منهول ۵۰ سانتی‌متر اعلام شده است. گرید استیل، ضخامت بدنه و عدسی‌ها، شکل عدسی‌ها، نوع کف، وضعیت نصب، اتصالات و شرایط فشار یا خلأ هنوز مشخص نشده‌اند. این موارد باید پیش از تأیید نقشه ساخت و برآورد نهایی تعیین شوند.

جدول مشخصات اولیه مخزن استیل ۱۰۰۰۰۰ لیتری

محاسبه حجم هندسی مخزن استیل ۱۰۰ هزار لیتری

برای بررسی اولیه تناسب ابعاد با ظرفیت اسمی، می‌توان بدنه را به‌صورت یک استوانه ساده در نظر گرفت. این محاسبه فقط برای بخش استوانه‌ای است و حجم عدسی‌ها، اتصالات و فضای خالی عملیاتی را شامل نمی‌شود.

ابعاد فرضی برای محاسبه:

• قطر داخلی فرضی: ۴ متر
• شعاع داخلی فرضی: ۲ متر
• ارتفاع داخلی فرضی بدنه استوانه‌ای: ۸ متر

فرمول حجم استوانه:

V = π × r² × h

V = π × 2² × 8 ≈ 100.53 m³

100.53 m³ ≈ 100,531 liters

بر اساس این فرض‌ها، حجم هندسی بخش استوانه‌ای حدود ۱۰۰٬۵۳۱ لیتر، یعنی تقریباً ۱۰۰٫۵ مترمکعب است. این عدد حدود ۵۳۱ لیتر بیشتر از ظرفیت اسمی ۱۰۰ هزار لیتر است.

این اختلاف به‌تنهایی به معنای مناسب یا نامناسب بودن ابعاد نیست؛ زیرا هنوز مشخص نیست اندازه‌ها داخلی هستند یا خارجی و عدسی‌ها چه هندسه‌ای دارند. اگر قطر و ارتفاع اعلام‌شده ابعاد خارجی باشند، حجم داخلی به دلیل ضخامت ورق و جزئیات ساخت کمتر خواهد بود. از طرف دیگر، عدسی‌های محدب یا مقعر نیز می‌توانند حجم کل را تغییر دهند.

بنابراین، برای تأیید ظرفیت باید ابعاد داخلی نهایی، شکل عدسی‌ها و سطح پرشدن مجاز مشخص شوند. ظرفیت اسمی، حجم هندسی کل و حجم قابل استفاده سه مفهوم متفاوت‌اند و نباید بدون بررسی طراحی یکسان فرض شوند.

ابعاد و تناسب هندسی مخزن

نسبت ارتفاع بدنه به قطر اعلام‌شده برابر با ۲ است؛ یعنی ارتفاع بدنه دو برابر قطر آن است. این نسبت، یکی از اطلاعات اولیه برای بررسی هندسه مخزن است، اما به‌تنهایی برای تأیید پایداری، ضخامت ورق یا روش نصب کافی نیست.

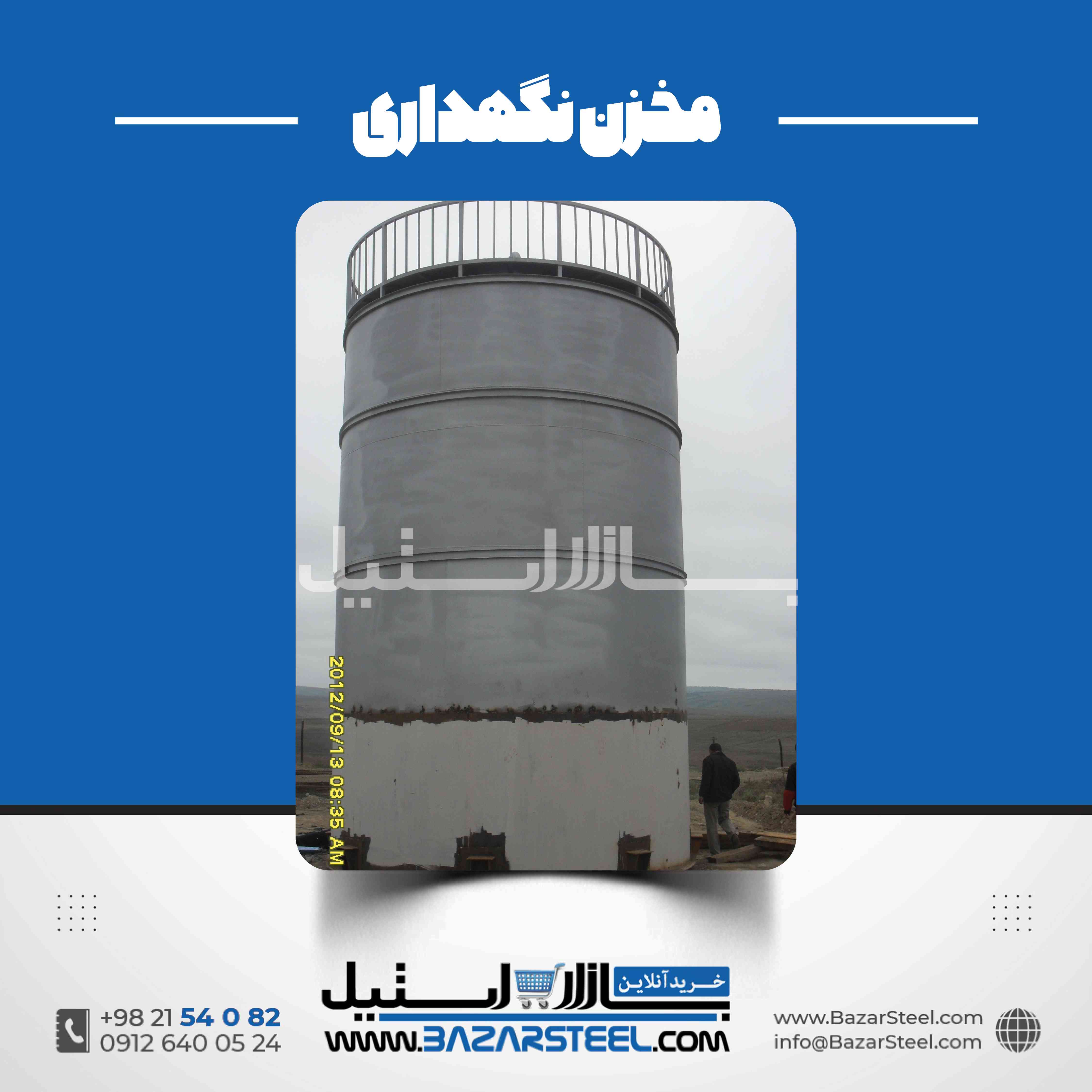

در مخزنی با قطر ۴ متر و ارتفاع بدنه ۸ متر، وزن سیال، وزن خود مخزن، نیروهای وارد بر پوسته، نحوه تکیه‌گاه، شرایط محیطی و روش انتقال و نصب باید در طراحی بررسی شوند. اگر مخزن در فضای باز نصب شود، اثر باد و در صورت لزوم زلزله نیز باید با توجه به موقعیت پروژه ارزیابی شود.

انتخاب ضخامت ورق و گرید استیل

برای این مخزن، ضخامت بدنه و عدسی‌ها هنوز اعلام نشده است. تعیین ضخامت مناسب باید بر اساس محاسبات مهندسی و با توجه به قطر و ارتفاع، نوع سیال، چگالی محتویات، دمای کار، شرایط فشار یا خلأ، هندسه عدسی‌ها، روش تکیه‌گاهی و الزامات طراحی انجام شود. انتخاب ضخامت صرفاً با مقایسه ظرفیت مخزن با محصولات کوچک‌تر قابل اتکا نیست.

گرید استیل نیز باید با توجه به ترکیب شیمیایی سیال، احتمال خوردگی، دما، مواد شوینده و نیازهای بهداشتی یا فرایندی انتخاب شود. تا زمانی که این اطلاعات مشخص نشده‌اند، نمی‌توان گرید یا ضخامت معینی را به‌عنوان مشخصه قطعی این محصول اعلام کرد.

برای آشنایی اولیه با گریدهای استیل می‌توانید صفحه راهنمای گریدهای استیل را مطالعه کنید. انتخاب نهایی متریال باید متناسب با شرایط واقعی بهره‌برداری و مشخصات تأییدشده پروژه باشد.

منهول ۵۰ سانتی‌متری و دسترسی به داخل مخزن

قطر منهول این مخزن ۵۰ سانتی‌متر اعلام شده است. اندازه نهایی و محل نصب دریچه باید بر اساس روش بازرسی، نظافت، نگهداری و الزامات ایمنی تعیین شود. دسترسی به داخل مخزن بزرگ، علاوه بر اندازه دریچه، به فضای آزاد اطراف آن، امکان باز کردن درپوش و روش‌های ایمن ورود و خروج وابسته است.

اگر قرار است داخل مخزن برای نظافت یا تعمیرات وارد شوند، الزامات ایمنی ورود به فضای بسته باید جداگانه در طراحی و دستورالعمل بهره‌برداری بررسی شوند. وجود منهول به‌تنهایی به معنای ایمن بودن ورود به مخزن نیست.

تجهیزات و اتصالاتی که باید در نقشه مشخص شوند

اتصالات این مخزن در اطلاعات اولیه تعیین نشده‌اند. پیش از ساخت، لازم است نیاز فرایندی مشخص کند که کدام اتصالات و تجهیزات موردنیاز هستند. بسته به کاربرد، موارد زیر ممکن است در بررسی طراحی مطرح شوند؛ این فهرست به معنی وجود قطعی آن‌ها در محصول نیست:

• ورودی و خروجی سیال با قطر و محل نصب مشخص
• خروجی تخلیه در صورت نیاز فرایندی
• هواکش یا تجهیزات مدیریت فشار و خلأ متناسب با طراحی
• دریچه دسترسی و جزئیات آب‌بندی آن
• محل نصب ابزارهای اندازه‌گیری سطح یا دما، در صورت نیاز
• اتصالات شست‌وشو یا نظافت، در صورت نیاز کاربردی
• تکیه‌گاه‌ها، اجزای نگهدارنده و جزئیات اتصال به فونداسیون

تعداد، اندازه و محل هر اتصال باید در نقشه تأییدشده درج شود. افزودن اتصالات پس از ساخت می‌تواند به اصلاحات پرهزینه و نیاز به ارزیابی مجدد طراحی منجر شود.

نکات مهم طراحی، ساخت و نصب مخزن استیل بزرگ

• تعریف ظرفیت: مشخص شود ظرفیت ۱۰۰ هزار لیتر به حجم هندسی کل اشاره دارد یا حجم قابل استفاده.
• تعیین ابعاد: قطر و ارتفاع داخلی یا خارجی بودنشان در نقشه صریحاً مشخص شود.
• تحلیل سازه‌ای: وزن سیال، وزن مخزن و بارهای وارد بر پوسته و تکیه‌گاه بررسی شوند.
• شرایط محیطی: باد، زلزله و شرایط محل نصب بر اساس موقعیت پروژه ارزیابی شوند.
• فونداسیون و تکیه‌گاه: نوع تکیه‌گاه و انتقال بار به فونداسیون با طراحی سازه‌ای هماهنگ باشد.
• شرایط بهره‌برداری: فشار، خلأ، دما، نوع سیال و شیوه پر و خالی شدن مشخص شوند.

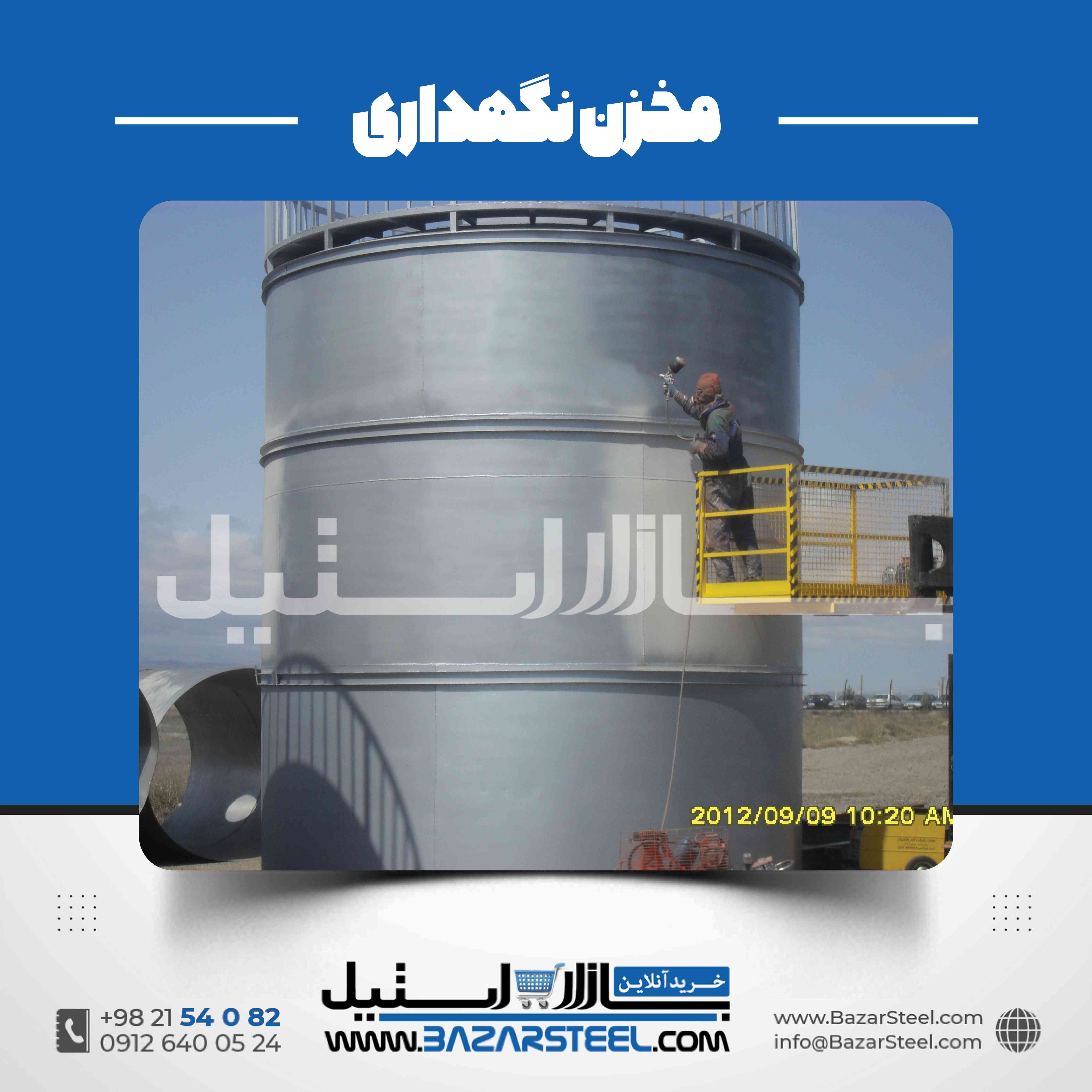

• ساخت و کنترل کیفیت: جزئیات جوشکاری، بازرسی و آزمون‌های لازم بر اساس طراحی و الزامات پروژه تعیین شوند.

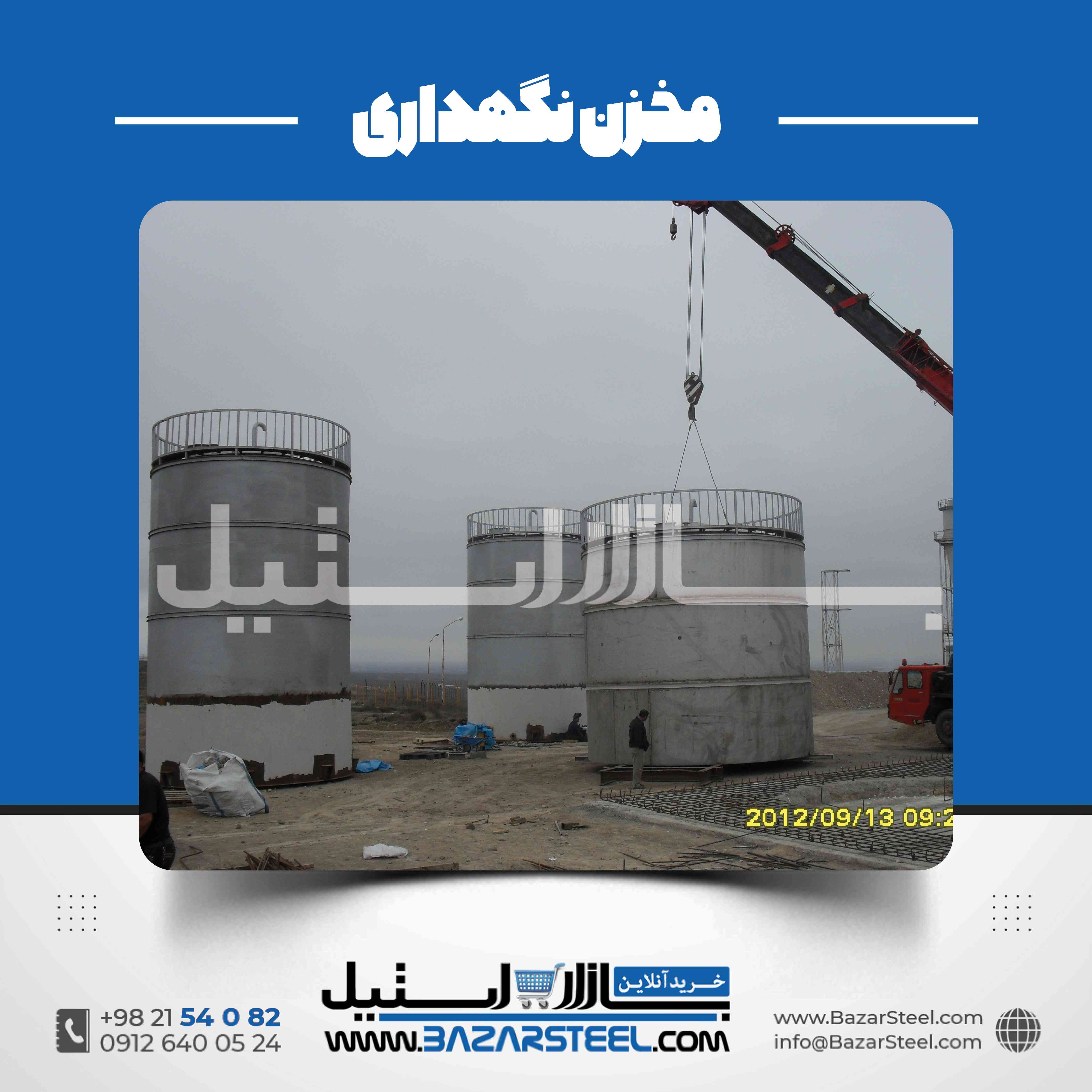

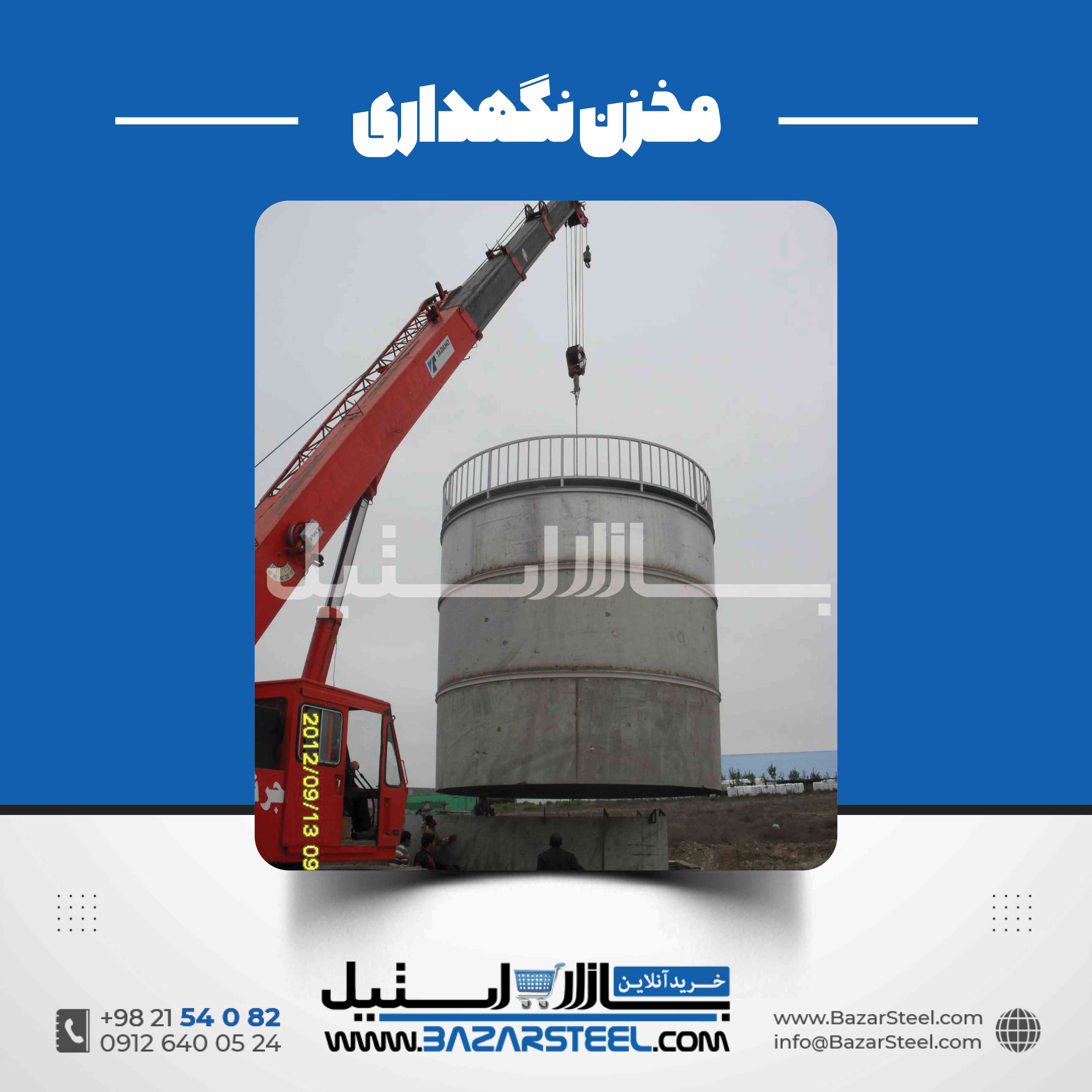

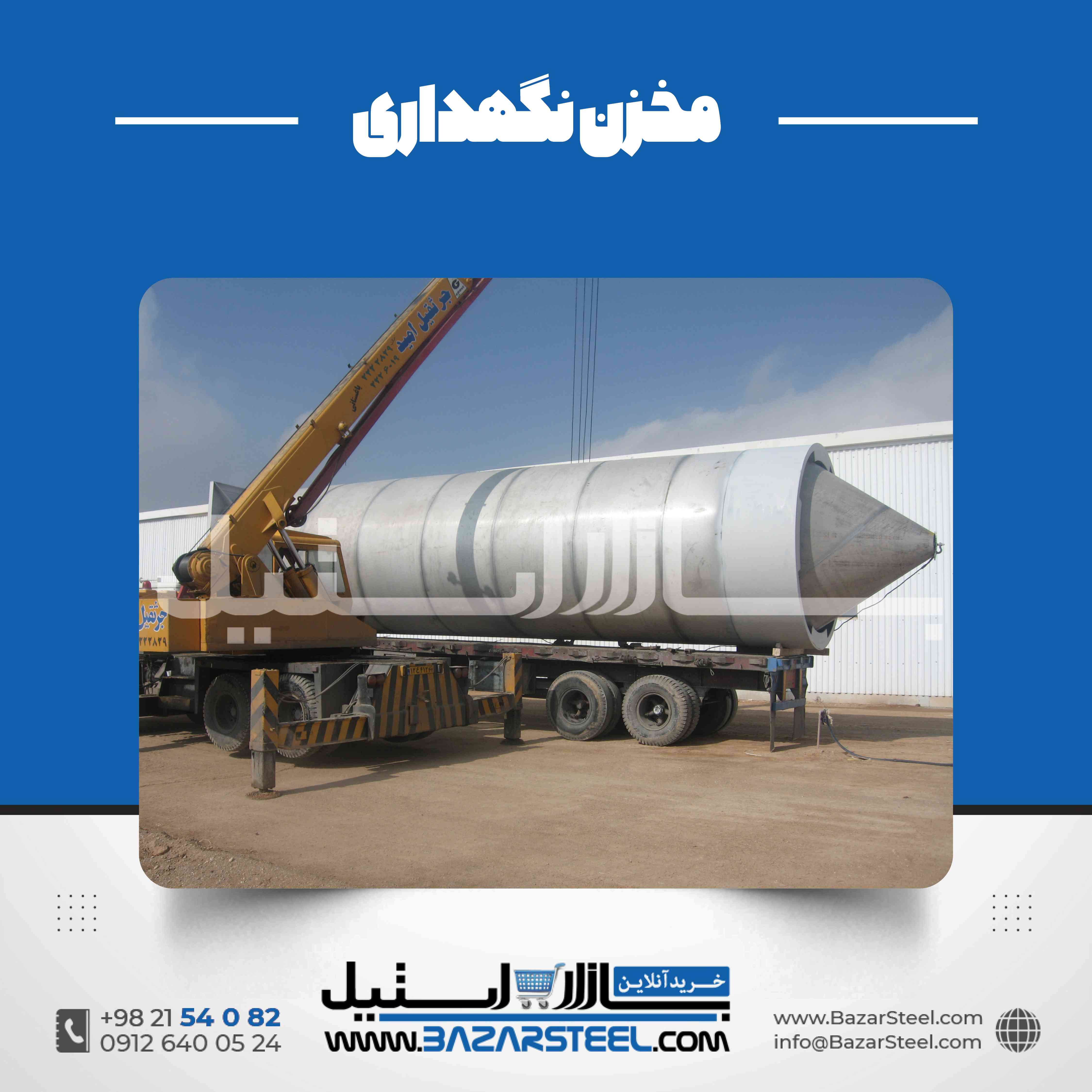

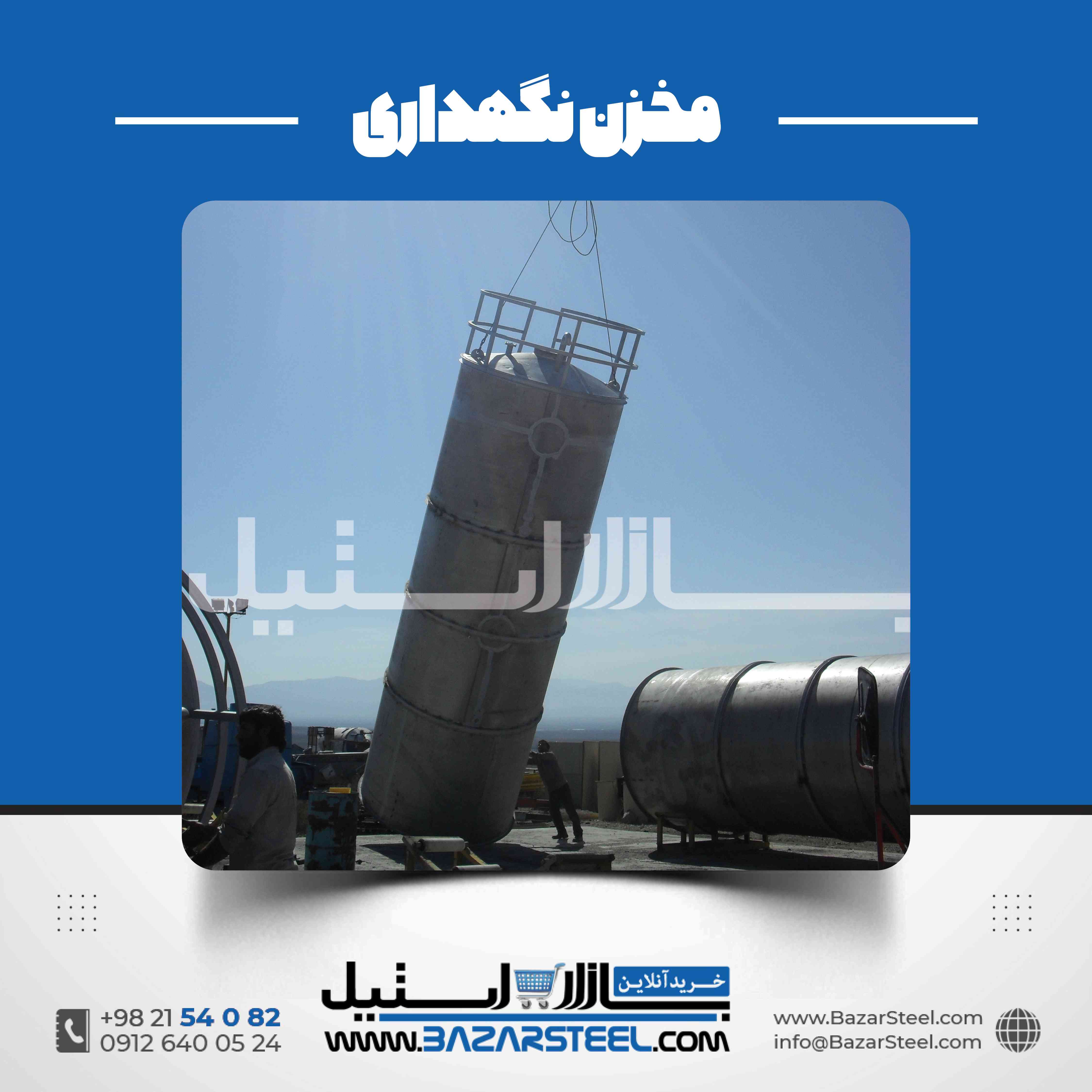

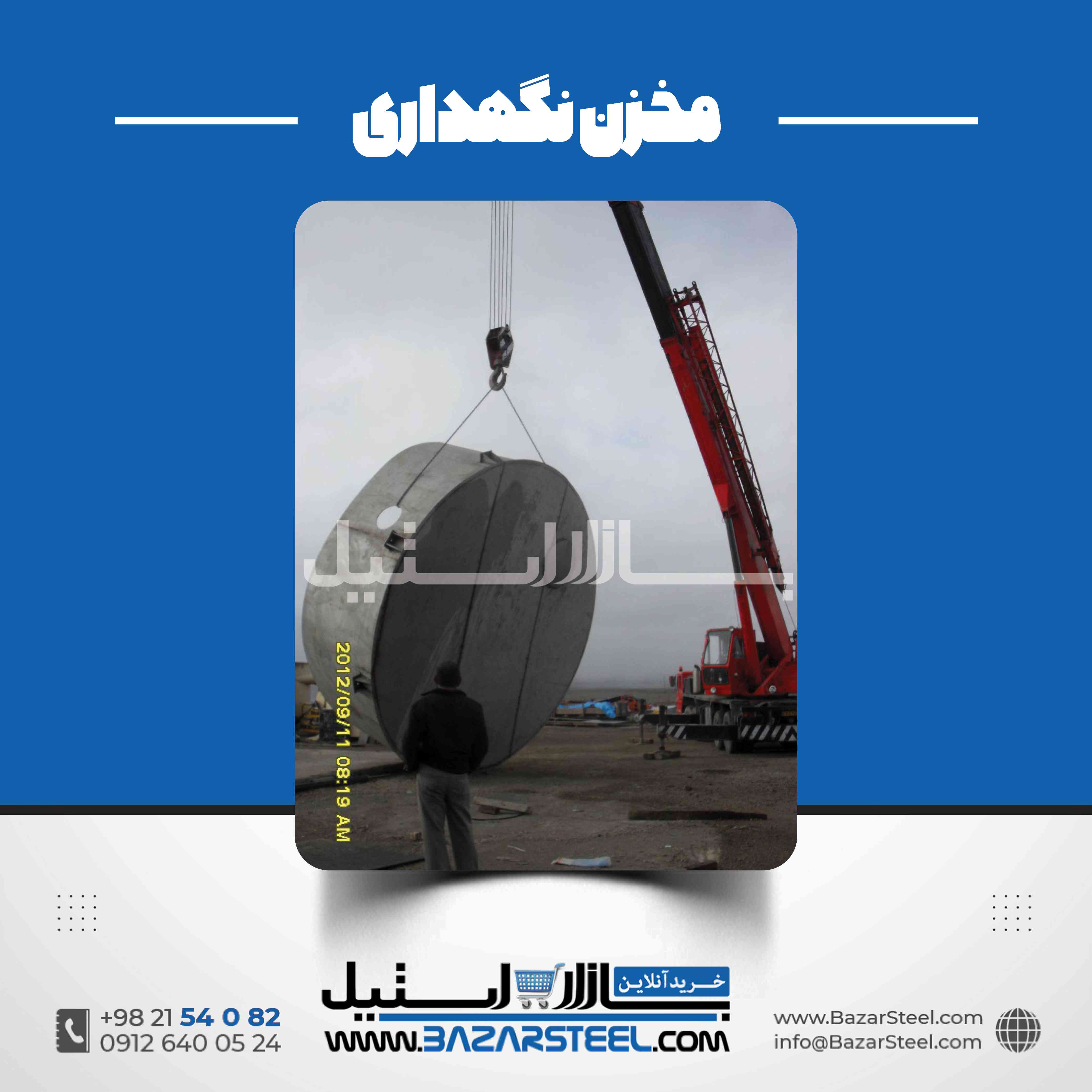

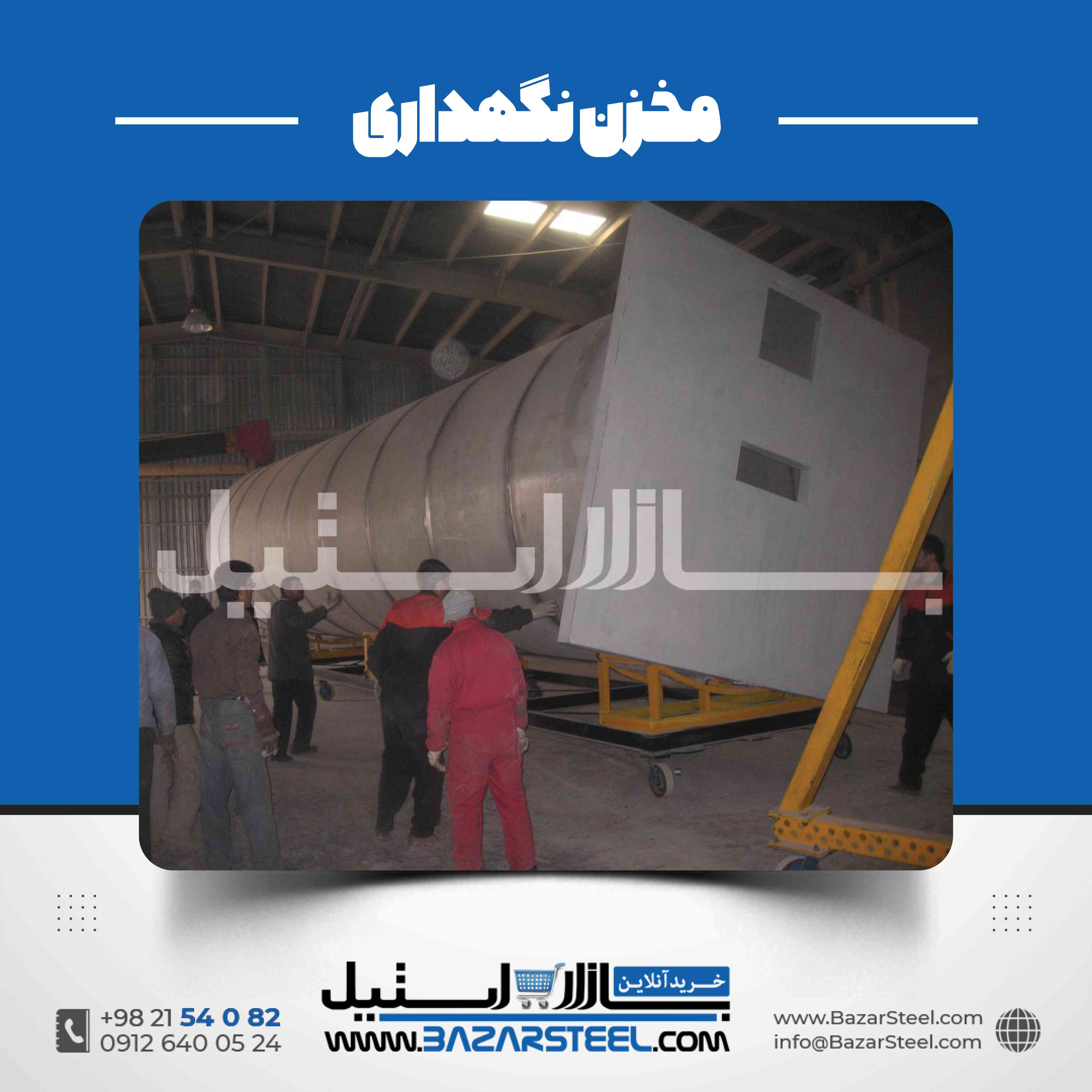

• حمل و نصب: محدودیت‌های مسیر حمل، تجهیزات بلندکردن و فضای نصب پیش از نهایی شدن ابعاد بررسی شوند.

این موارد باید توسط طراحان و سازندگان واجد صلاحیت و متناسب با شرایط پروژه بررسی شوند. ابعاد اولیه به‌تنهایی برای تأیید ایمنی سازه یا مناسب بودن مخزن برای کار تحت فشار کافی نیستند.

عوامل مؤثر بر قیمت مخزن استیل ۱۰۰۰۰۰ لیتری

قیمت این مخزن به مشخصات نهایی طراحی و ساخت وابسته است و بدون تعیین گرید استیل، ضخامت ورق و جزئیات سازه‌ای نمی‌توان رقم قابل اتکایی اعلام کرد. مهم‌ترین عوامل مؤثر عبارت‌اند از:

• گرید استیل و قیمت روز ورق
• ضخامت و مقدار متریال مصرفی در بدنه و عدسی‌ها
• هندسه عدسی‌ها و روش ساخت اجزا
• نوع تکیه‌گاه، فونداسیون و سازه نگهدارنده
• تعداد و مشخصات منهول‌ها، نازل‌ها و اتصالات
• الزامات طراحی، جوشکاری، بازرسی و آزمون
• پرداخت سطح و الزامات نظافت متناسب با کاربرد
• هزینه‌های حمل، تجهیزات نصب و شرایط محل پروژه، در صورت درخواست

برای آشنایی با روند بررسی سفارش‌های سفارشی، صفحه سفارش ساخت تجهیزات استیل را ببینید. برآورد قیمت و زمان تحویل باید پس از روشن شدن مشخصات فنی و شرایط پروژه انجام شود.

سؤالات متداول درباره مخزن استیل ۱۰۰۰۰۰ لیتری

۱. حجم هندسی مخزن با قطر ۴ متر و ارتفاع ۸ متر چقدر است؟

اگر هر دو اندازه داخلی باشند و بدنه یک استوانه ساده در نظر گرفته شود، حجم هندسی بخش استوانه‌ای حدود ۱۰۰٬۵۳۱ لیتر است. حجم نهایی به هندسه عدسی‌ها و ابعاد واقعی داخلی بستگی دارد.

۲. آیا ابعاد اعلام‌شده دقیقاً ظرفیت ۱۰۰ هزار لیتر را تأمین می‌کنند؟

محاسبه اولیه بخش استوانه‌ای حجمی نزدیک به ۱۰۰ هزار لیتر نشان می‌دهد، اما تأیید ظرفیت به داخلی یا خارجی بودن ابعاد، شکل عدسی‌ها و سطح پرشدن مجاز وابسته است.

۳. ضخامت ورق این مخزن چقدر باید باشد؟

ضخامت در اطلاعات اولیه مشخص نشده است. مقدار مناسب باید بر اساس محاسبات مهندسی، نوع سیال، فشار و دما، هندسه مخزن، تکیه‌گاه و الزامات طراحی تعیین شود.

۴. گرید استیل مناسب این مخزن چیست؟

بدون اطلاع از نوع سیال، دما، ترکیب شیمیایی و شرایط بهره‌برداری، انتخاب گرید قطعی امکان‌پذیر نیست. سازگاری متریال باید پیش از سفارش بررسی شود.

۵. قطر منهول چقدر است؟

قطر منهول اعلام‌شده ۵۰ سانتی‌متر است. محل نصب، نحوه باز شدن درپوش و نیازهای بازرسی و نگهداری باید در نقشه مشخص شوند.

۶. آیا این مخزن برای نگهداری سیال تحت فشار مناسب است؟

چنین قابلیتی از ظرفیت و ابعاد به‌تنهایی قابل نتیجه‌گیری نیست. اگر مخزن قرار است تحت فشار یا خلأ کار کند، طراحی اختصاصی، تعیین شرایط طراحی و رعایت الزامات مربوط ضروری است.

۷. برای برآورد قیمت چه اطلاعاتی لازم است؟

ظرفیت واقعی موردنیاز، داخلی یا خارجی بودن ابعاد، نوع سیال، گرید استیل، ضخامت طراحی‌شده، شکل عدسی‌ها، اتصالات، شرایط کاری، محل نصب و نیازهای حمل و نصب باید مشخص شوند.
